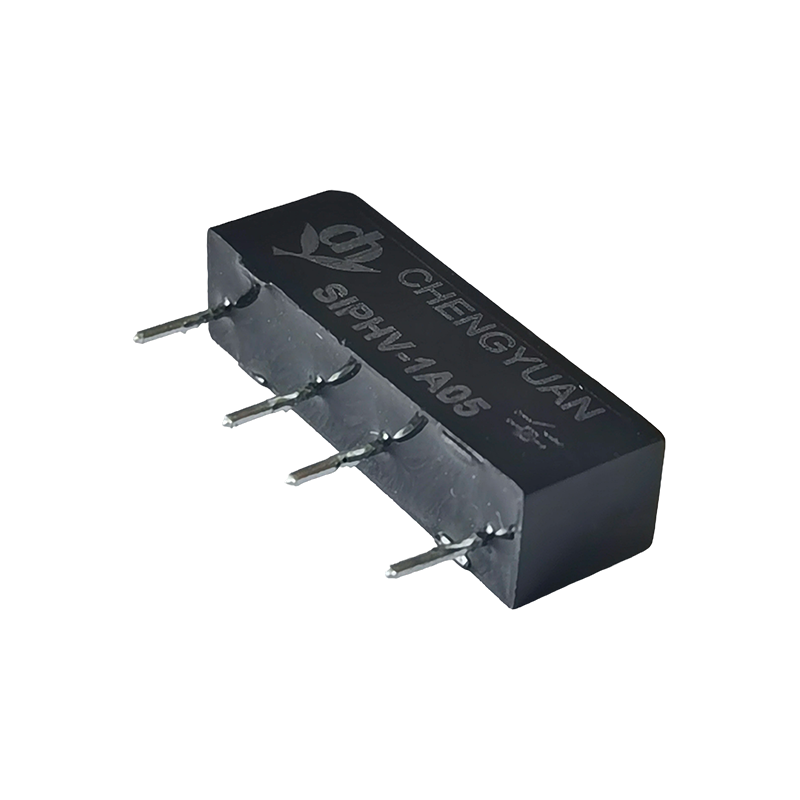

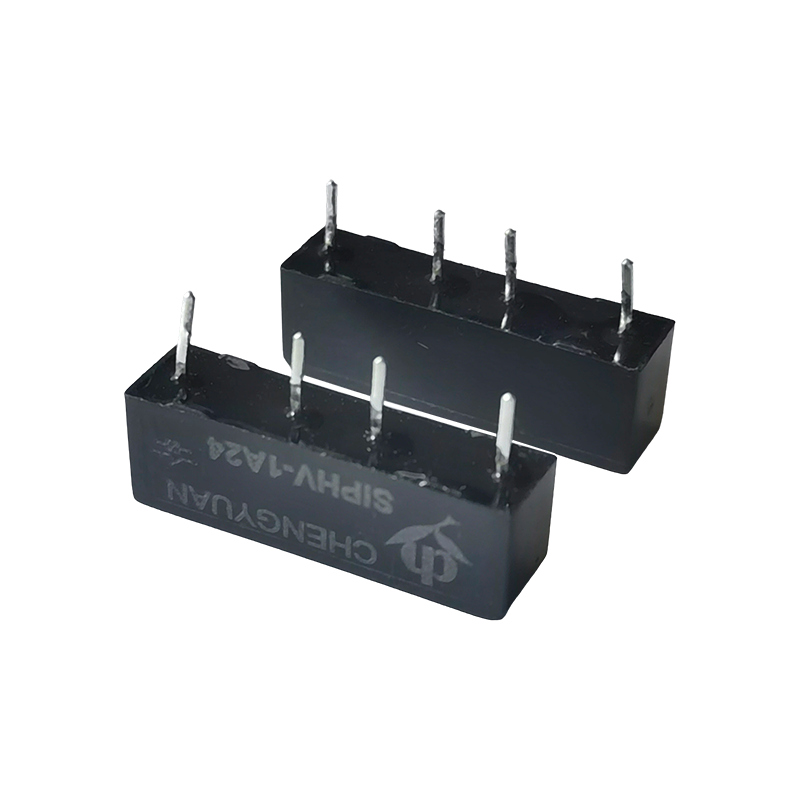

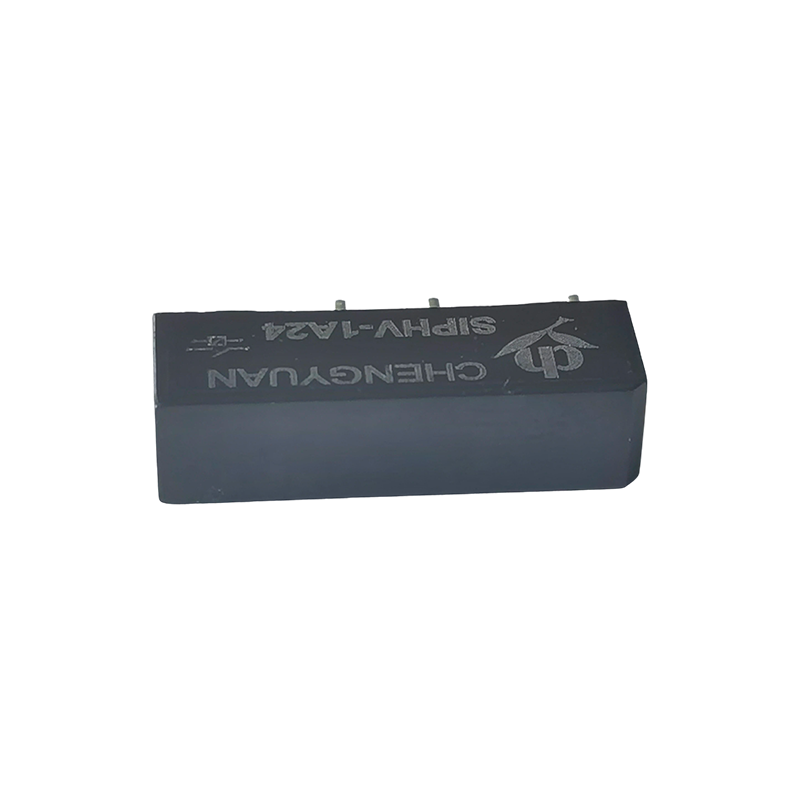

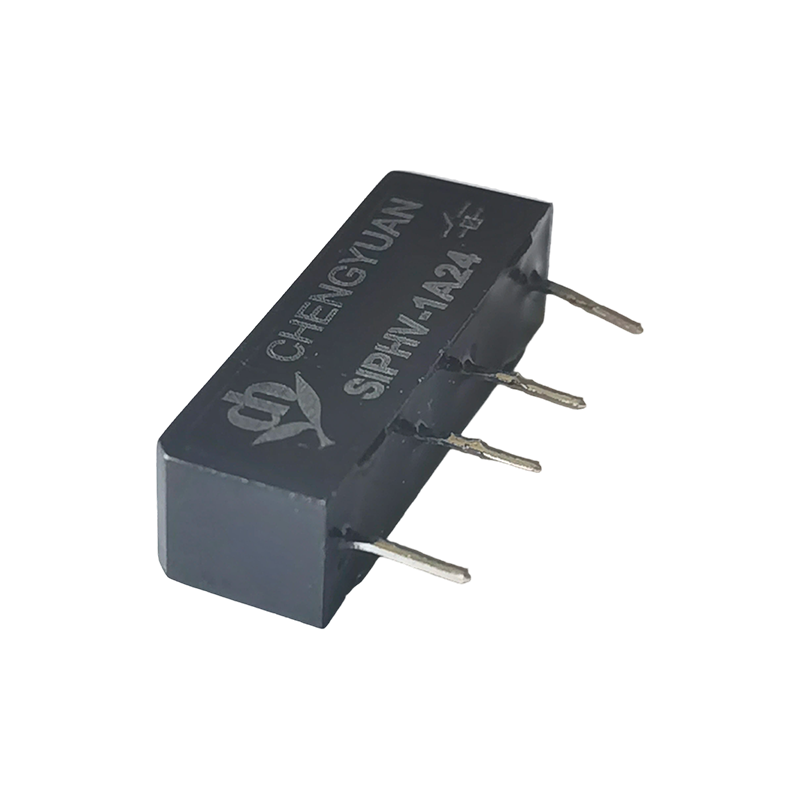

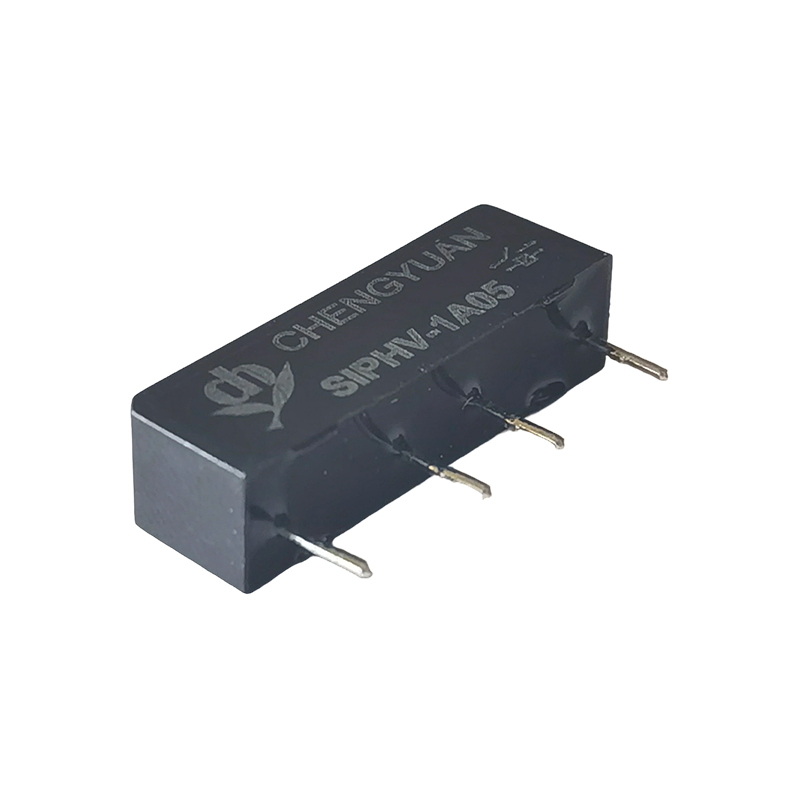

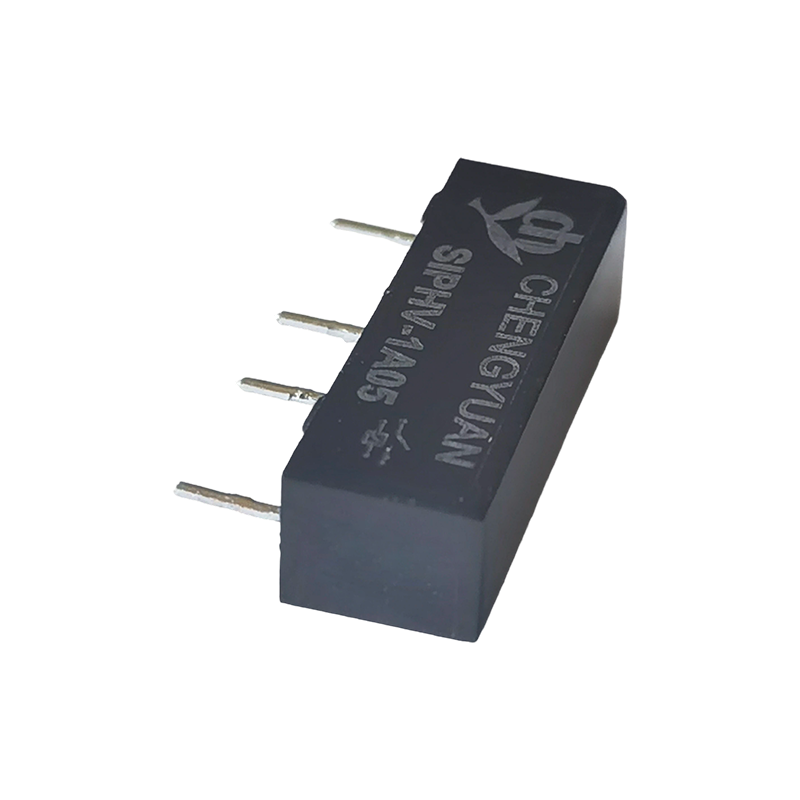

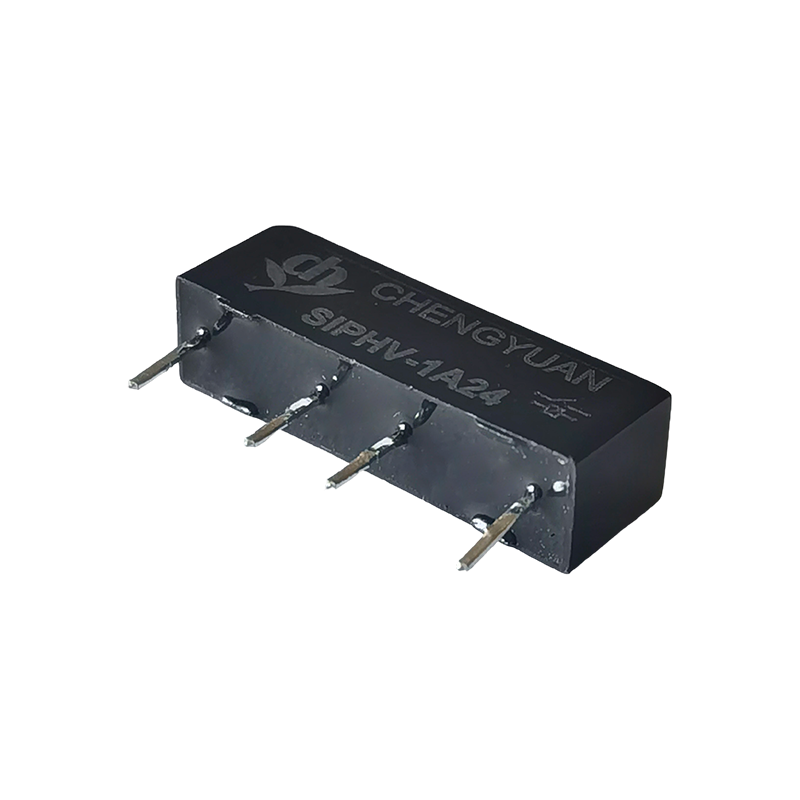

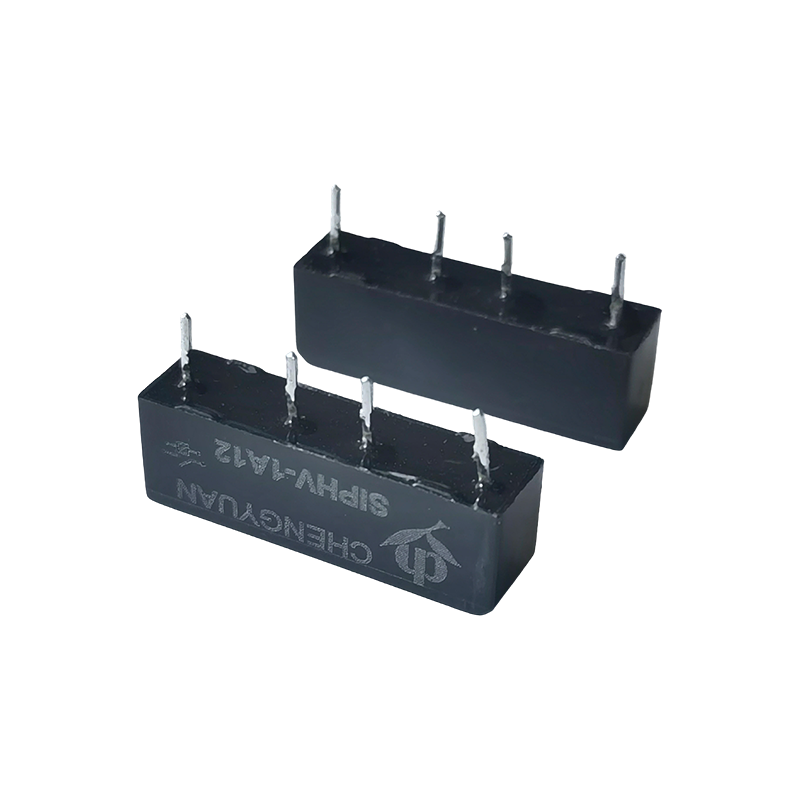

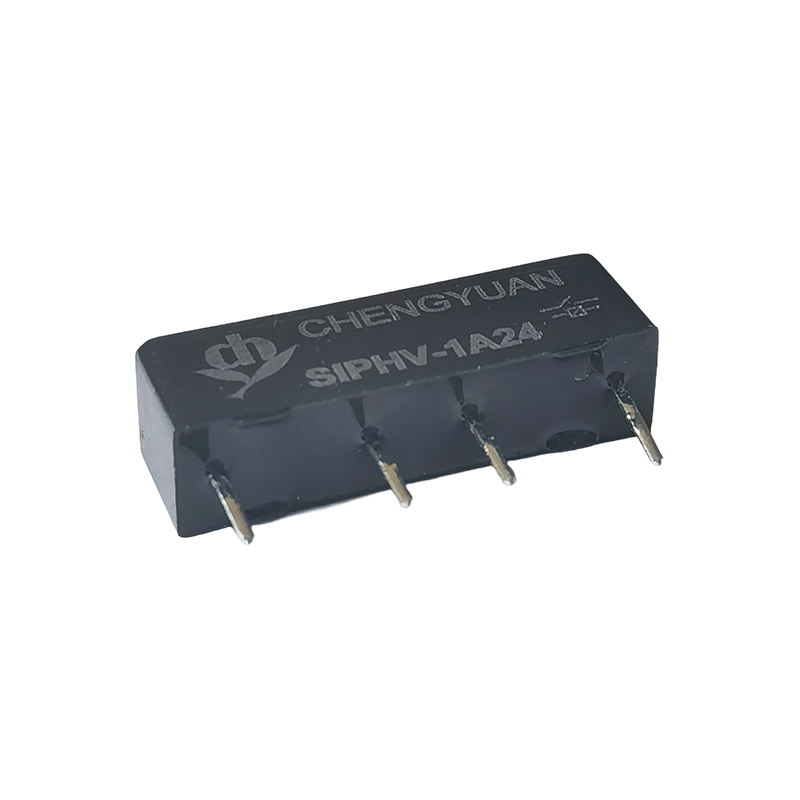

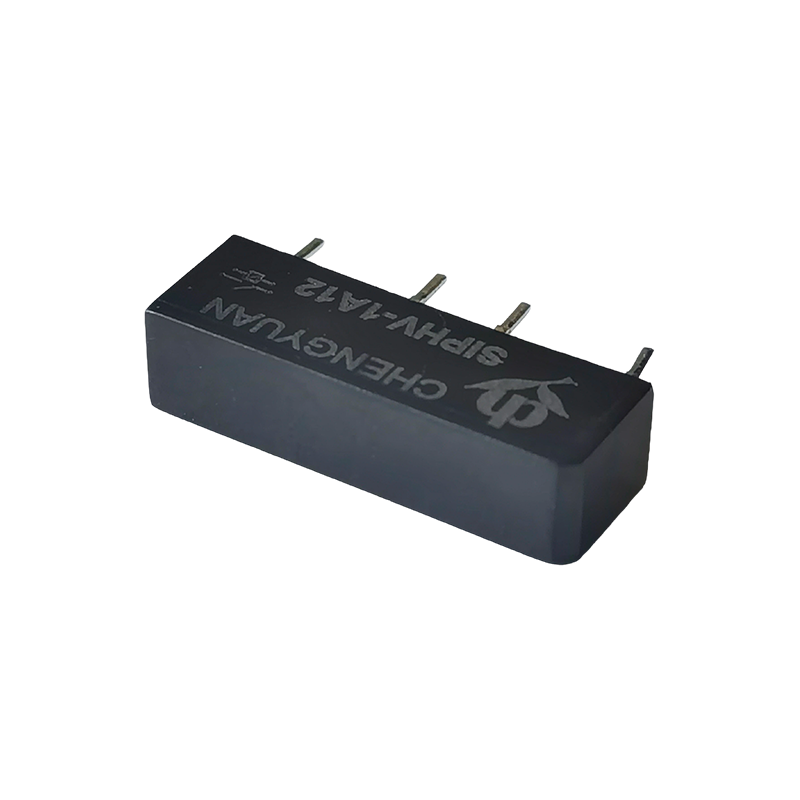

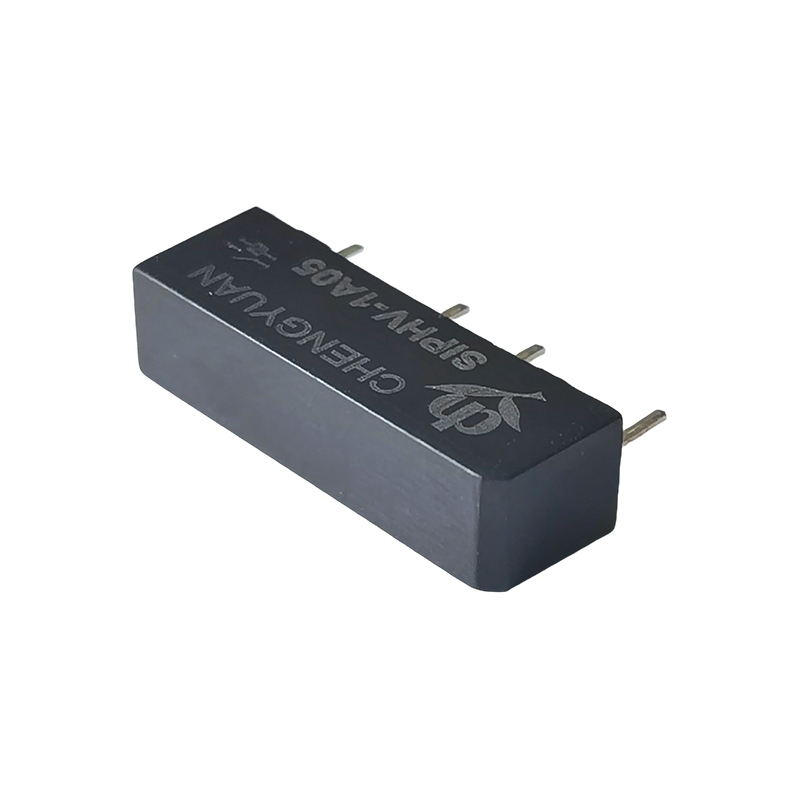

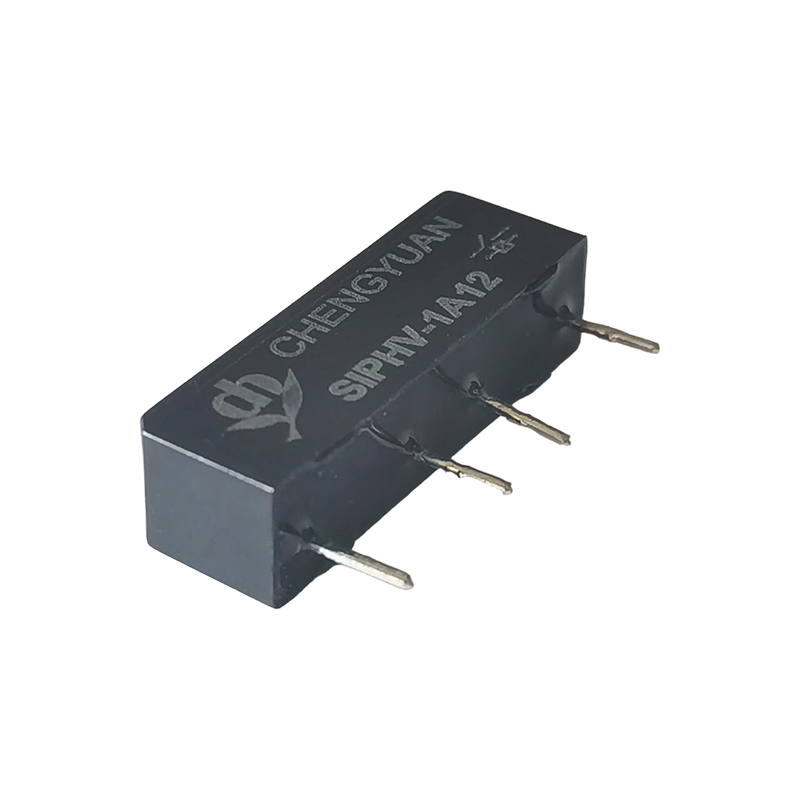

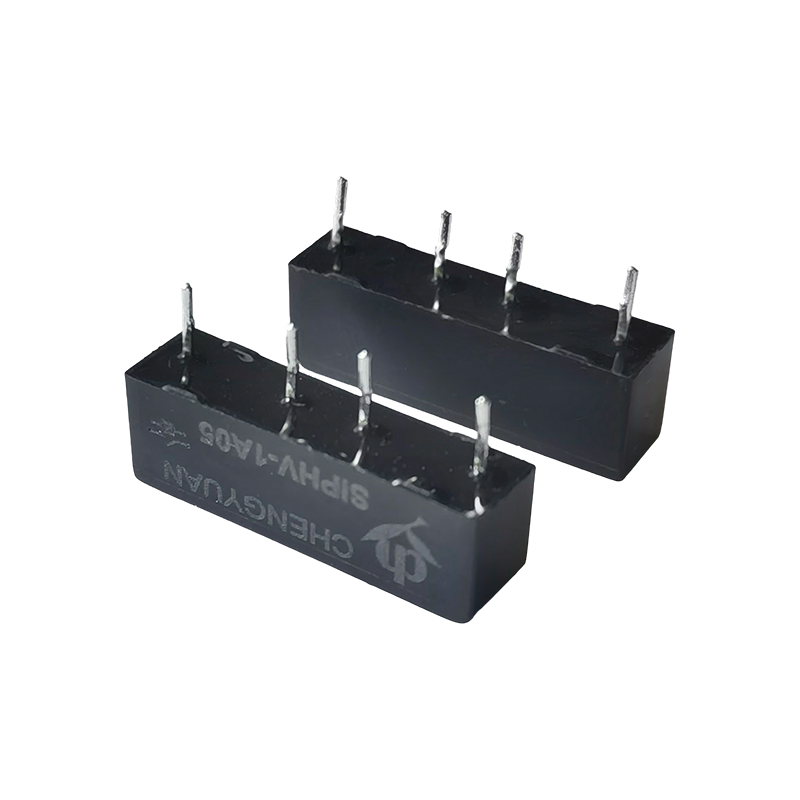

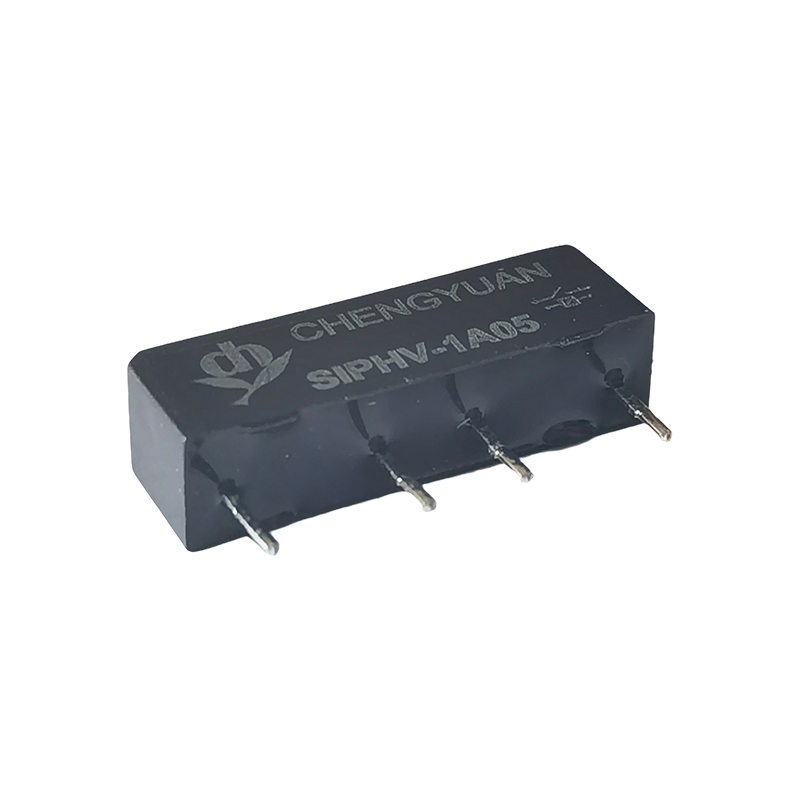

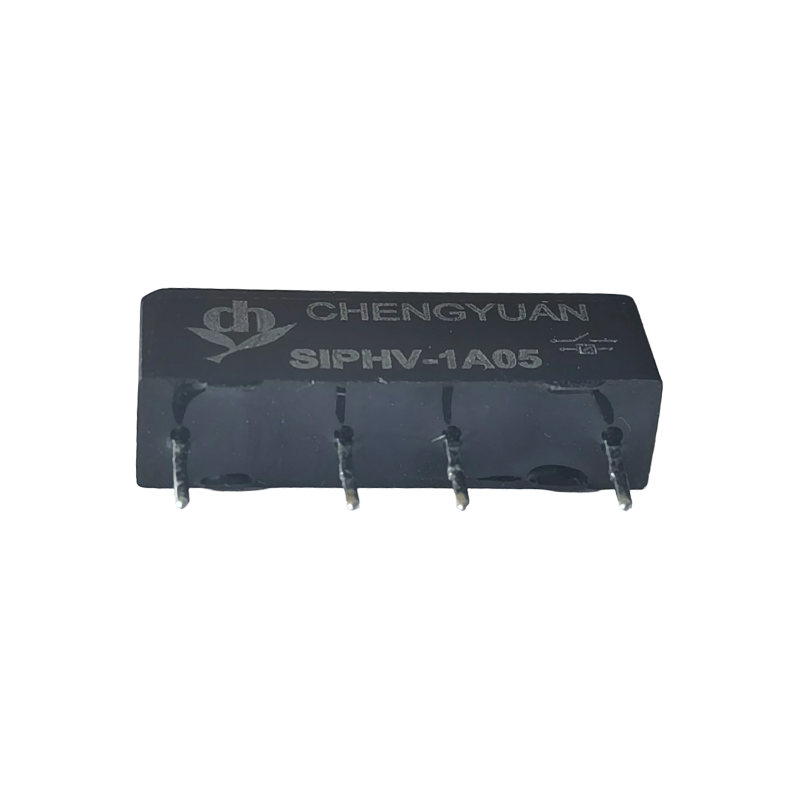

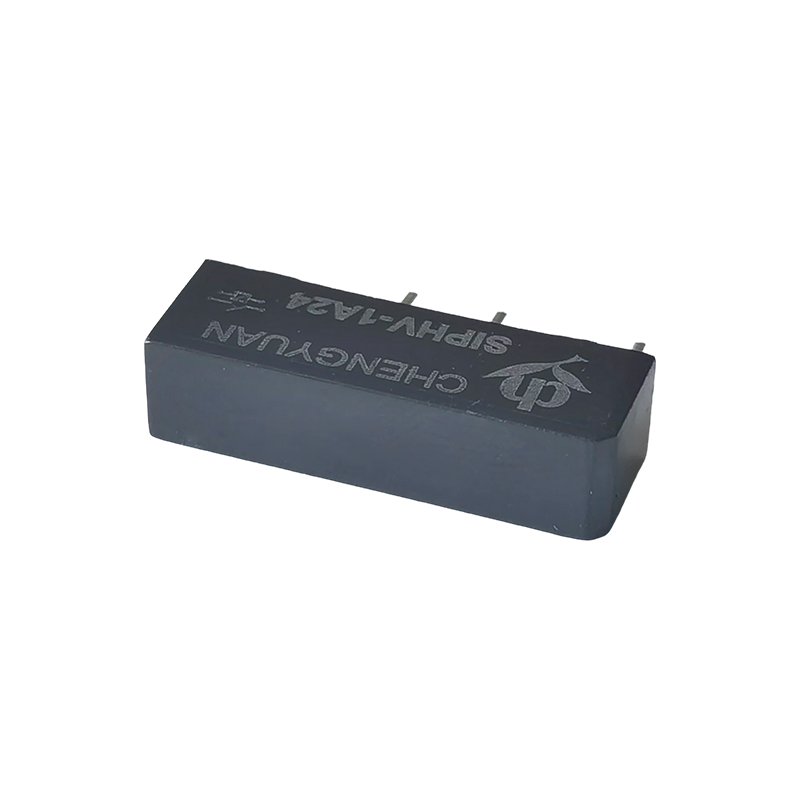

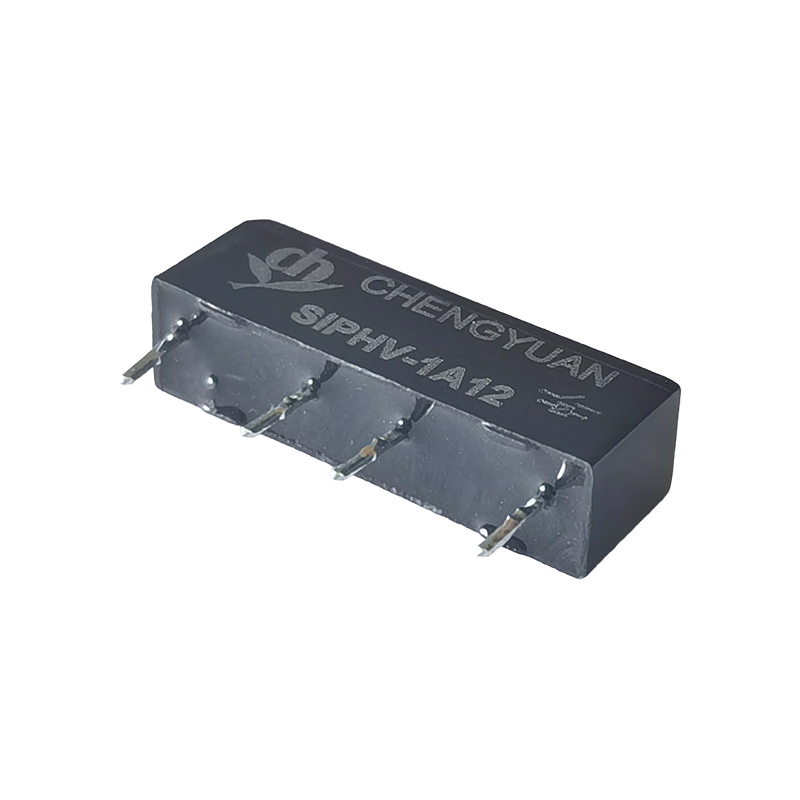

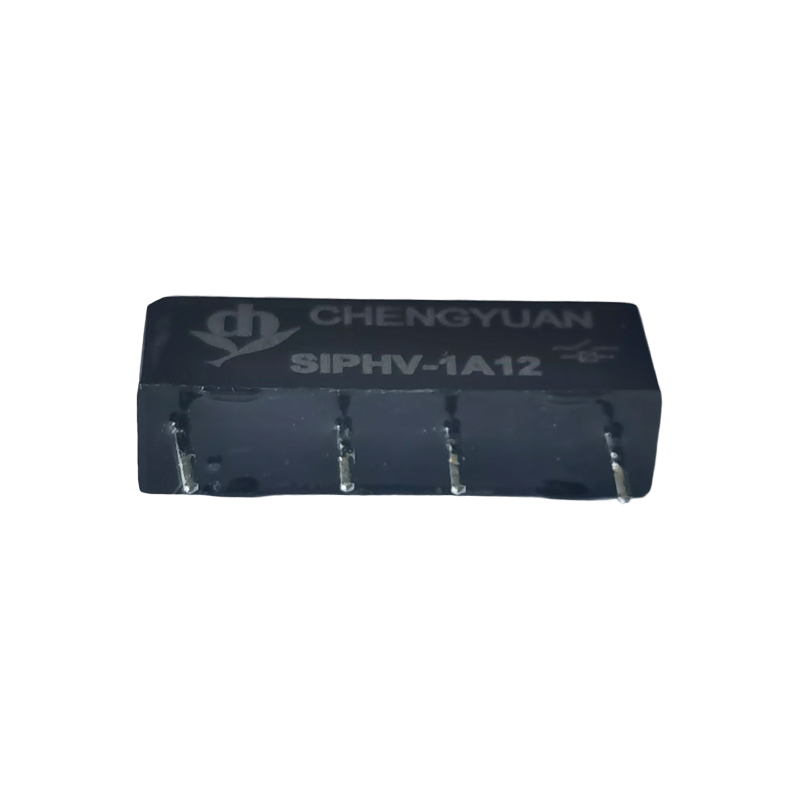

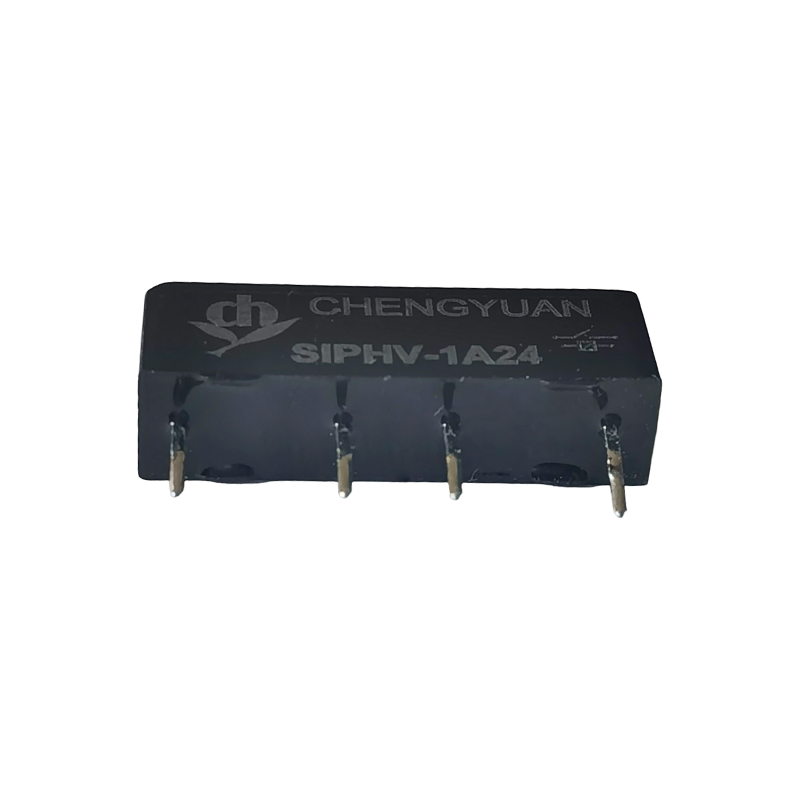

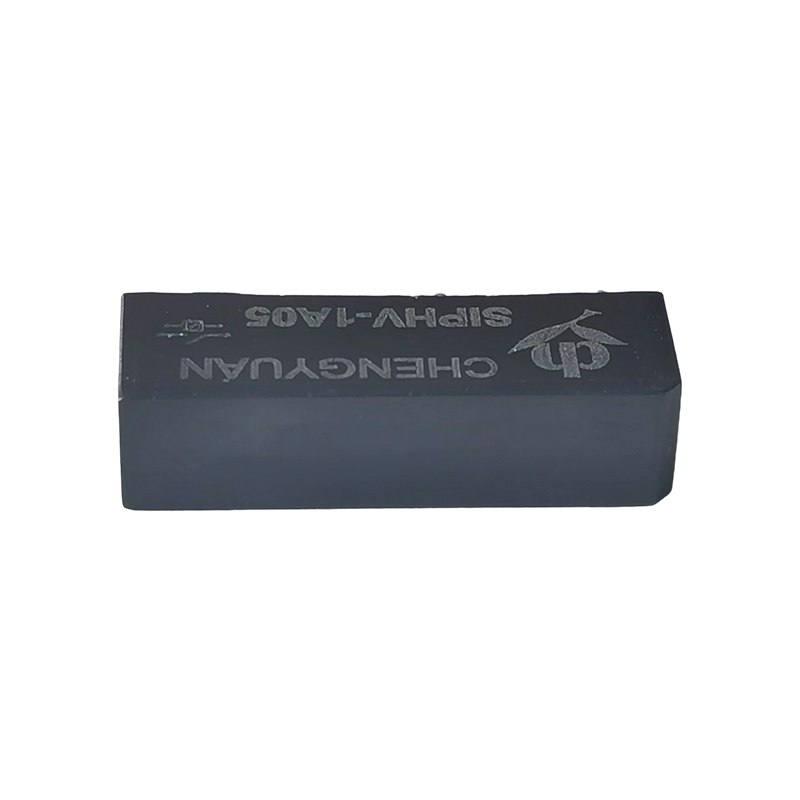

제품 특징:
초고전압 저항: 최대 정격 전압은 최대 4KVDC이며, 일반 계전기의 전압 저항 수준을 훨씬 초과하는 1000VAC 피크/VDC의 부하를 견딜 수 있습니다.
리드 스위치 기술: 리드 스위치를 핵심 스위칭 소자로 사용하여 빠른 스위칭 속도, 긴 수명 및 낮은 접촉 저항을 제공합니다.
소형 패키징: 컴팩트한 SIP(Single In-line Package) 설계로 회로 기판 공간이 크게 절약되어 고밀도 실장이 가능합니다.
직접 PCB 실장: PCB 보드용으로 특별히 설계되어 안전한 납땜과 자동화 생산에 대한 적합성을 보장합니다.
낮은 전력 소비: 코일 전압 범위는 3VDC~24VDC이며 다양한 저전압 제어 회로에 쉽게 통합됩니다.
일반적인 응용 분야:
고전압 시험 장비: 내전압 시험기, 절연 시험기 등의 시험 장비에 사용되어 고전압 신호를 전환하고 분리합니다.
의료 전자 장치: 의료 장비의 고전압 제어 섹션에 적합하여 안전한 절연을 보장합니다.
통신 장비: 통신 시스템에서 고전압 절연 또는 스위칭이 필요한 회로 모듈에 사용됩니다.
정밀 측정 장비는 고정밀 측정 시스템에서 고전압 신호 전환을 위한 핵심 구성 요소 역할을 합니다.
산업 자동화: 고전압 제어 회로의 신호 전송 및 보호에 사용됩니다.
| 연락처 평가 |
| 연락 준비 | 1A; |
| 연락처 평가 | 100W(최대 스위칭 전압 350VDC,300VAC) |
| 최대 스위칭 전압 | 1000VAC 피크/VDC |
| 최대 스위칭 전류 | 1.0A |
| 최대 운반 전류 | 2.5A |
| 기대 수명 | 5VDC 10mA 5X108 작동 1KVDC 1mA 1X105 작동 |
| 코일 매개변수 |
| 코일 전압(VDC) | 코일 저항 Ω± 10% | 정상전류(mA) | 해제 전압VDC(최소) (정격전압의 8%) | 픽업 전압 VDC(최대) (정격전압의 75%) |
| 정격 | 맥스 |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
주의:1, 정격 코일 전압보다 낮은 코일 전압을 사용하면 릴레이 작동이 손상될 수 있습니다.
2, 픽업 및 릴리스 전압은 테스트 목적으로만 사용되며 설계 기준으로 사용되지 않습니다.
| 작동조건 |
| 접촉 저항 | 150mΩ |
| 항복 전압 | 코일을 접점에 연결 | 4000VDC |
| 접촉 전반에 걸쳐 | 4000VDC |
| 절연저항 | 접점 열기 1X1011Ω MIN. 코일 접점 1X1011Ω MIN. |
| 용량 | 열린 접촉 전반에 걸쳐 | 1.0pF |
| 코일에 대한 개방 접점 | 2.0pF |
| 운영시간 | 1.0ms |
| 출시 시간 | 0.25mS |
| 작동 온도 | -40℃~85℃ |
| 보관 온도 | -40℃~105℃ |
| 납땜 온도 | 5초 최대 260℃ |

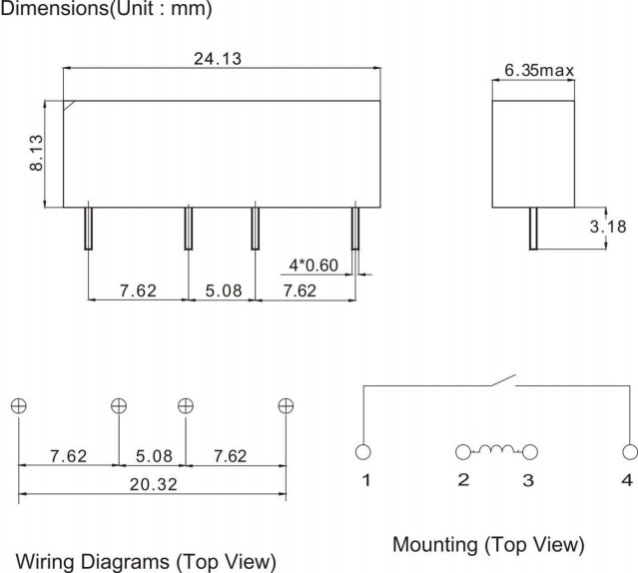

치수(mm)
| 주문 정보 |
| SIPHV - 1A 12 1 2 3 |
| 1. 부품 번호: SIPHV 2. 문의 양식:1A 3.코일 정격 전압(VDC): DC:5,12,24 |
