래칭 릴레이의 차이점

A 래칭 릴레이 코일의 전원이 차단된 후에도 기계적 래치 또는 영구 자석을 사용하여 지속적인 전원 없이 상태를 유지함으로써 접촉 위치를 유지합니다. 이는 접점을 닫힌 상태로 유지하기 위해 일정한 코일 전류가 필요한 표준 계전기와의 결정적인 차이점입니다. 에이 자기 래치 릴레이 짧은 펄스가 이동한 후 작은 영구 자석을 사용하여 전기자를 제자리에 고정함으로써 이를 달성합니다. 즉, 코일은 전체 온사이클 동안 전력을 유지하는 대신 상태를 전환하기 위해 순간적으로만 전력을 공급하면 됩니다.

실제적인 결과 자기 래칭 릴레이 코일은 짧은 설정 또는 재설정 펄스 동안에만 활성화되므로 설계상 평균 전력 소비가 크게 감소합니다. 따라서 이 기술은 배터리 구동 시스템, 원격 측정 장비 및 대기 전력 소비가 중요한 모든 애플리케이션에 특히 적합합니다. 이 기사에서는 측정된 스위칭 동작, 전력 비교 데이터 및 구조적 장단점을 살펴보고 래칭 릴레이가 가장 확실한 이점을 제공하는 위치를 명확히 합니다.

릴레이 유형별 전력 소비 비교

가장 측정 가능한 이점 래칭 릴레이 일반적인 듀티 사이클 동안의 평균 전력 소비량으로 나타납니다. 아래 가로 막대 차트는 접점이 스위칭 이벤트 사이에 오랜 기간 동안 한 위치에 유지되는 시나리오에서 4개 릴레이 범주에 걸쳐 코일 전력 소모를 비교합니다. 표준 비래칭 릴레이는 접점이 닫힌 상태로 유지되는 전체 시간 동안 코일 전류를 유지해야 하는 반면, 자기 래치 릴레이는 상태가 변경되는 짧은 순간에만 전력을 끌어옵니다. 유지 시간이 증가함에 따라 그 차이는 극적으로 커집니다. 이는 계전기가 한 번에 몇 시간 또는 며칠 동안 한 위치에 머무를 수 있는 실제 제어 및 계측 애플리케이션과 가장 관련이 있는 시나리오입니다.

24시간 동안 보류 기간이 지나면 자기 래치 릴레이 대략적으로 그린다 표준 릴레이의 경우 약 420mW인 것과 비교하여 평균 2mW입니다. 동일한 접점 위치를 유지하는 것은 래칭 설계가 짧은 스위칭 펄스 자체 동안에만 전류가 필요하다는 사실에 의해 전적으로 차이가 발생합니다. 이 격차는 유지 기간이 길어질수록 더 넓어지기 때문에 원격 또는 배터리 구동 장비에 래칭 기술이 자주 지정되는 이유입니다.

반복 작업 전반에 걸쳐 펄스 동작 스위칭

왜냐하면 자기 래칭 릴레이 상태를 변경하기 위해 짧은 펄스에 의존하므로 시간에 따른 펄스 응답의 일관성은 대기 전력 절감만큼 중요합니다. 아래 선형 차트는 초기 50,000회 작동부터 최대 100만회 작동까지 스위칭 수명 테스트의 5단계에 걸쳐 릴레이를 안정적으로 작동하는 데 필요한 최소 펄스 지속 시간을 추적합니다. 기계적 래치 및 자기 구성 요소가 약간의 마모를 경험하기 때문에 필요한 펄스 폭이 약간 증가할 것으로 예상되지만 추세는 급격한 상승을 보이기보다는 점진적으로 유지되어야 합니다. 이 테스트에서 필요한 펄스 지속 시간은 전체 백만 주기 범위에 걸쳐 완만하게 증가합니다. 이는 자기 래치가 일반적인 서비스 간격을 훨씬 넘어 안정적인 유지력을 유지한다는 것을 나타냅니다.

필요한 펄스 지속 시간은 대략 다음과 같습니다. 50,000주기에서 6ms ~ 100만 주기에서 약 11ms , 대부분의 제어 시스템이 래칭 릴레이에 할당하는 구동 회로 설계 여유 내에서 편안하게 유지되는 변경입니다. 이러한 예측 가능하고 점진적인 패턴은 조기 기계적 마모보다는 일관된 자기 래치 성능을 나타내는 강력한 지표입니다.

래칭 릴레이가 가장 많이 적용되는 곳

A의 전력 효율 래칭 릴레이 자연스럽게 스위칭 성능만큼 대기 전류가 중요한 애플리케이션에 사용됩니다. 아래의 수직 막대 차트는 집계된 필드 패턴을 기반으로 일반 애플리케이션 범주 전반의 일반적인 사용량 분포를 보여줍니다. 스마트 계량 및 원격 모니터링 장비가 큰 차이를 보이고 있으며, 배터리 구동 출입 통제, 태양열 및 재생 가능 에너지 시스템, 산업 장비가 뒤를 잇고 있으며, 낮은 평균 전류로 인한 열 발생 감소도 의미 있는 2차 이점입니다.

스마트 계량 및 원격 모니터링은 대략적으로 설명됩니다. 일반 배포의 35% 이는 이전 섹션에서 설명한 거의 0에 가까운 대기 전력 소모량과 직접적으로 일치합니다. 배터리로 구동되는 출입 통제 시스템은 다음과 같이 밀접하게 따릅니다. 자기 래치 릴레이 전환 이벤트 사이에 배터리를 소모하지 않고 무기한 잠금 또는 잠금 해제 상태를 유지할 수 있습니다.

주요 치수에 따른 래칭 릴레이와 표준 릴레이 비교

방사형 차트를 사용하면 두 요소 간의 전체 균형을 더 쉽게 확인할 수 있습니다. 자기 래칭 릴레이 표준 비래칭 릴레이는 모든 것을 단일 숫자로 줄이는 대신 여러 치수를 한 번에 표시하기 때문입니다. 아래 차트에서는 대기 전력 효율성, 제어 회로 단순성, 상태 유지 신뢰성, 스위칭 속도 및 기계적 복잡성에 걸쳐 두 계전기 유형을 비교합니다. 래칭 릴레이는 대기 효율성과 상태 유지 측면에서 훨씬 더 확장된 반면, 표준 릴레이는 별도의 설정 및 재설정 구동 로직이 필요하지 않기 때문에 제어 회로 단순성 측면에서 더욱 확장되었습니다. 이러한 절충안은 주어진 설계에서 전력 효율성이나 드라이버 단순성이 더 중요한지 여부에 따라 두 가지 중 하나를 선택하는 경우가 종종 발생하는 이유입니다.

차트는 다음을 확인합니다. 래칭 릴레이 대기 전력과 상태 유지가 가장 중요할 때마다 더 강력한 선택이 되는 반면, 표준 계전기는 기본 제어 회로에서 구동하기가 더 간단합니다. 두 옵션 모두 보편적으로 더 나은 것은 아닙니다. 결정은 애플리케이션이 에너지 효율성을 우선시하는지 아니면 드라이버 복잡성을 최소화하는 것을 우선시하는지에 따라 달라지며, 많은 시스템 설계에서는 결국 동일한 제품 내의 서로 다른 하위 시스템에 대해 두 계전기 유형을 모두 사용하게 됩니다.

자기 래치 릴레이 지정을 위한 실제 지침

지정 자기 래치 릴레이 지속적인 전원 공급 없이도 애플리케이션이 상태 유지의 이점을 실제로 누리고 있는지 확인하는 것부터 올바르게 시작됩니다. 아래 표에는 래칭 설계가 일반적으로 적합한 실제 시나리오와 표준 계전기를 사용하는 것이 더 나은 경우가 요약되어 있습니다.

시나리오 기반 선택 참조

설계에서 래칭 릴레이를 마무리하기 전에 몇 가지 추가 확인을 통해 장기적인 적합성을 확인하는 데 도움이 됩니다.

1. 구동 회로가 필요한 설정 및 재설정 펄스 특성을 안정적으로 제공할 수 있는지 확인하십시오.
2. 애플리케이션에 단일 코일 또는 이중 코일 래칭 작동이 필요한지 확인하십시오.
3. 예상되는 진동 또는 충격 조건에서 상태 유지 동작을 확인합니다.
4. 전환된 회로의 실제 부하 전류에 대한 접점 정격을 검토합니다.
5. 제어 시스템이 전원 중단 후 현재 릴레이 상태를 확인해야 하는 경우 위치 감지 방법을 계획합니다.

신뢰할 수 있는 래칭 성능 뒤에 숨은 제조 정밀도

앞에서 설명한 안정적인 펄스 지속 시간 곡선은 영구 자석, 전기자 및 코일 어셈블리의 일관된 제조에 따라 달라집니다. 자기 래칭 릴레이 . 자석 강도 또는 전기자 정렬의 변화는 상태를 안정적으로 전환하는 데 필요한 최소 펄스 에너지를 이동할 수 있으므로 단순한 표준 계전기보다 래칭 설계에 엄격한 프로세스 제어가 더 중요합니다. 자동화된 조립 및 공정 내 자기 테스트는 생산 배치 전반에 걸쳐 자기 래치 릴레이가 엄격한 허용 오차 내에서 작동하도록 유지하여 위의 스위칭 수명 데이터에 표시된 예측 가능한 장기 동작을 지원합니다.

자속 테스트, 펄스 응답 샘플링, 기계적 순환 점검과 같은 프로세스 검증 단계는 이 기사 전체에서 참조되는 신뢰성 데이터를 지원하는 표준 사례입니다. 대규모로 래칭 릴레이를 소싱하는 엔지니어의 경우 공급업체와 함께 이러한 품질 체크포인트를 확인하는 것은 게시된 데이터시트 사양을 검토하는 것만큼 중요합니다.

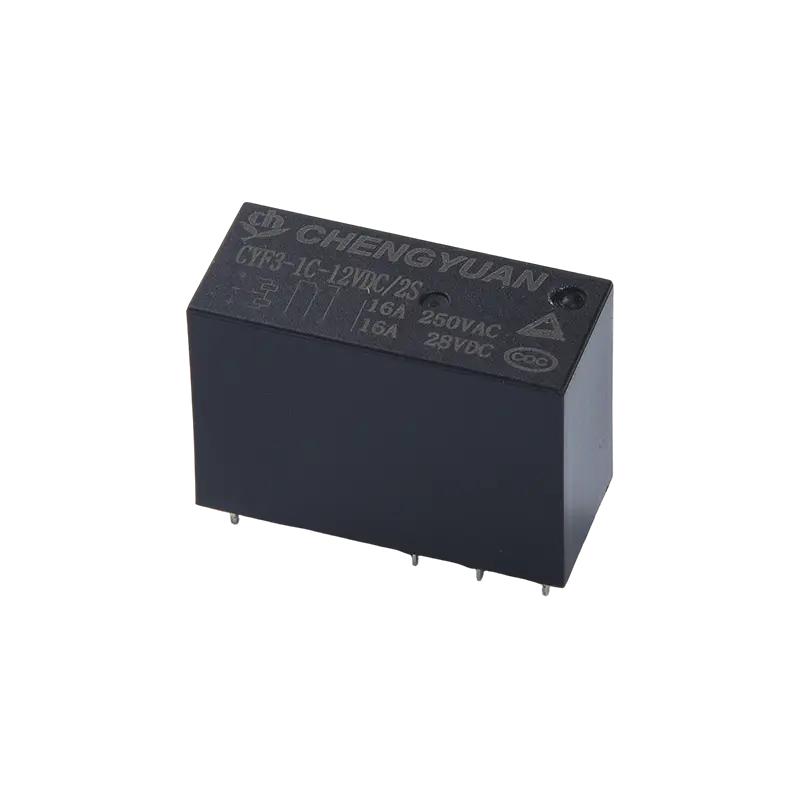

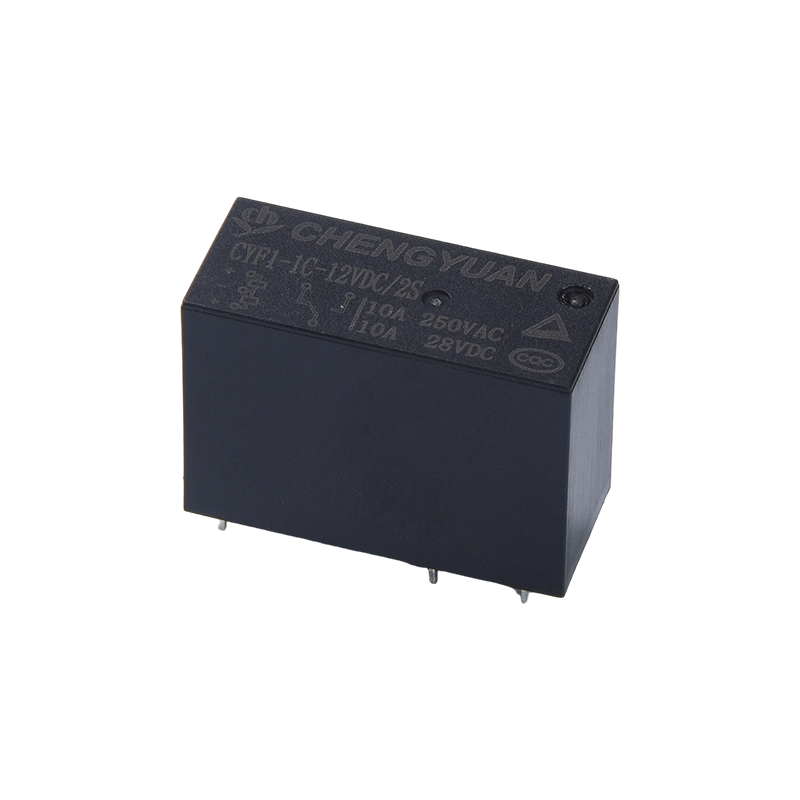

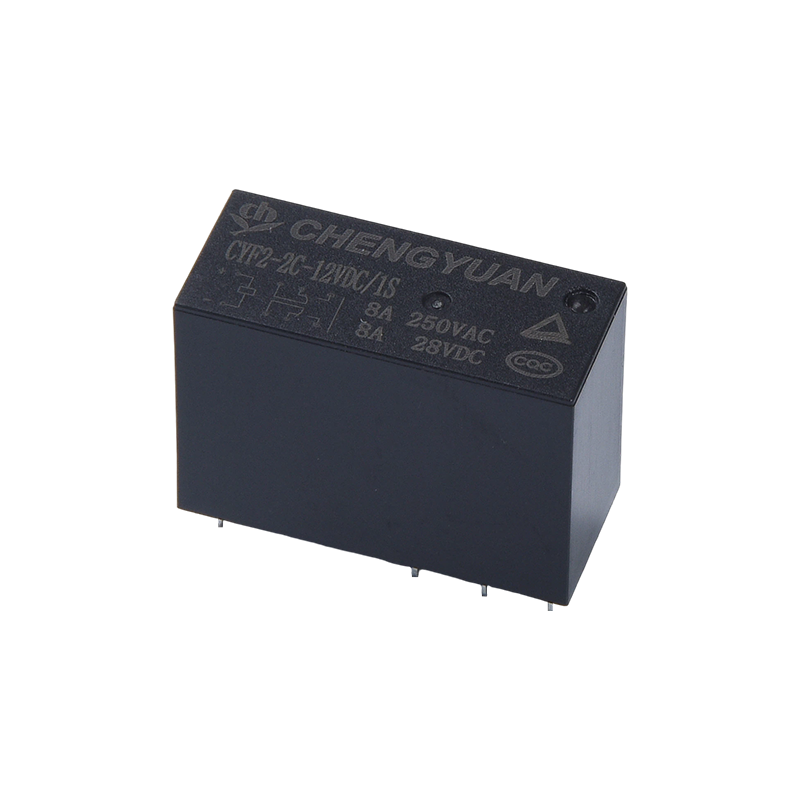

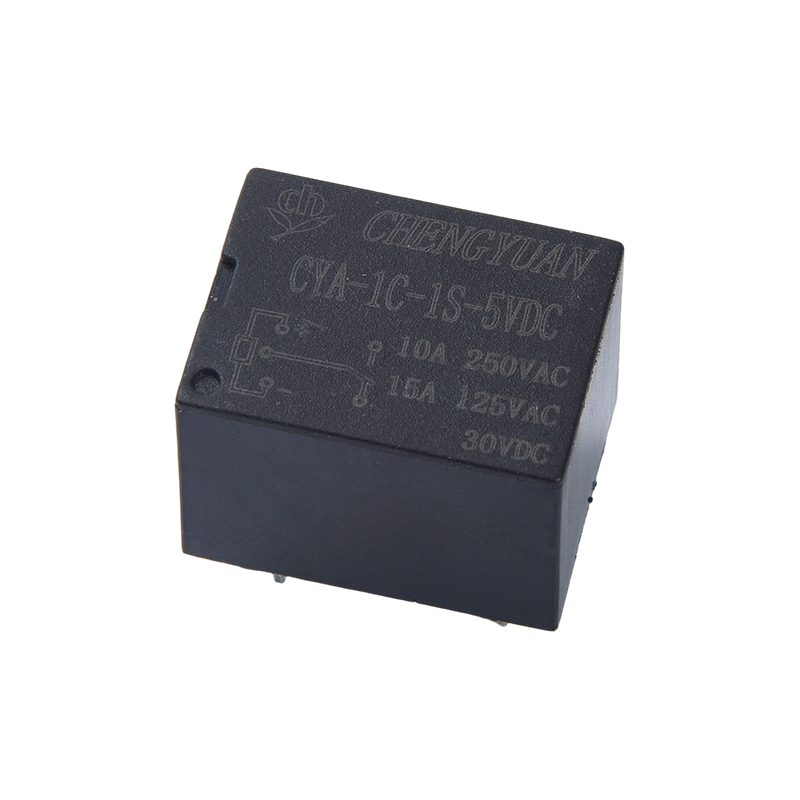

Ningbo Chengyuan Chuangke Electronics Co., Ltd. 소개

Ningbo Chengyuan Chuangke Electronics Co., Ltd.는 Ningbo Yinzhou Chengyuan Electronic Device Factory의 자회사입니다. 거의 오랫동안 릴레이 제조에 깊이 관여해 왔습니다. 30년 , 회사는 R&D, 생산, 판매를 통합한 전문 제조업체로 운영되고 있습니다. 래칭 릴레이 및 관련 스위칭 구성 요소. "기본은 정직, 영혼은 품질"이라는 핵심 원칙은 국내외 시장에서 신뢰할 수 있는 제품에 대한 명성을 구축하기 위한 효율적인 팀워크를 통해 뒷받침됩니다.

공장은 자동화된 생산 장비를 도입하고, 고품질 재료를 선택하고, 전체 생산 체인에 걸쳐 엄격한 공정 제어를 적용하여 완제품의 안정성과 내구성을 지원합니다. 국내 시장을 기반으로 회사는 해외 레이아웃을 적극적으로 확장하고 있으며, 품질과 정직한 서비스에 중점을 두어 국내외 고객들 사이에서 인지도를 구축하는 데 도움이 되었습니다. 지속적인 기술 혁신을 바탕으로 Ningbo Chengyuan Chuangke Electronics Co., Ltd.는 산업 업그레이드를 지원하기 위해 노력하고 있으며 자기 래치 릴레이 솔루션을 소싱하는 조직의 신뢰할 수 있는 파트너로 남는 것을 목표로 합니다.

자주 묻는 질문

Q1: 래칭 릴레이는 지속적인 전원 공급 없이 어떻게 위치를 유지합니까?

A1: 영구 자석 또는 기계식 래치를 사용하여 짧은 코일 펄스 후에 전기자를 제자리에 유지하므로 접촉 상태를 유지하기 위해 지속적인 전류가 필요하지 않습니다.

Q2: 배터리 구동 시스템에서 자기 래치 릴레이의 주요 장점은 무엇입니까?

답변 2: 코일은 짧은 스위칭 펄스 동안에만 전류를 소비하기 때문에 위치를 유지하기 위해 전원이 계속 공급되어야 하는 릴레이에 비해 대기 전력 소비가 크게 떨어집니다.

Q3: 자기 래칭 릴레이에는 더 복잡한 구동 회로가 필요합니까?

A3: 예, 일반적으로 단순한 연속 코일 신호보다는 설정 및 재설정 펄스 로직이 필요합니다. 이는 전력 절감 대신 회로 복잡성을 추가합니다.

Q4: 정전 후 시스템은 래칭 릴레이의 현재 상태를 어떻게 확인할 수 있습니까?

A4: 많은 설계에서는 보조 접점이나 피드백 신호와 같은 위치 감지 방법을 추가하므로 전원이 복원되면 제어 시스템에서 릴레이 상태를 확인할 수 있습니다.

Q5: 래칭 릴레이 신뢰성에 가장 큰 영향을 미치는 제조 요소는 무엇입니까?

A5: 일관된 영구 자석 강도, 정밀한 전기자 정렬 및 제어된 코일 권선은 정격 수명 동안 자기 래치 릴레이 스위치 상태가 얼마나 안정적인지를 결정하는 핵심 요소입니다.
