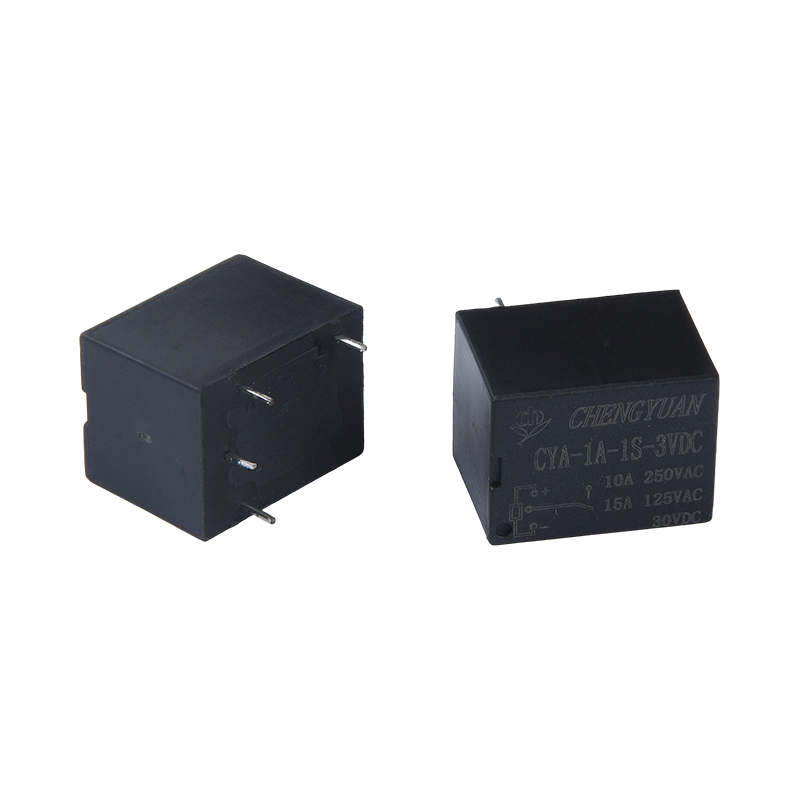

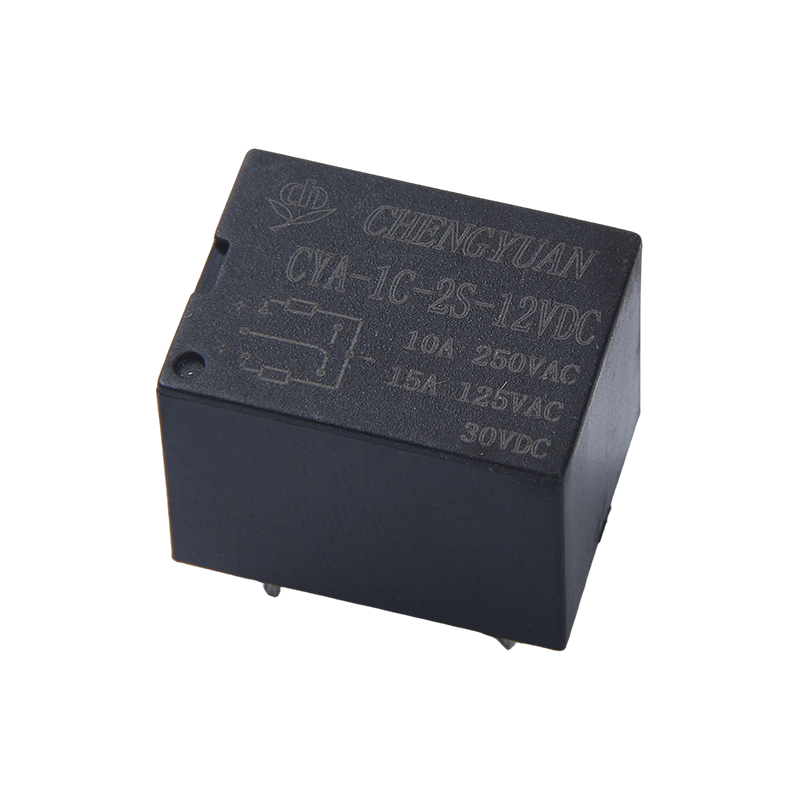

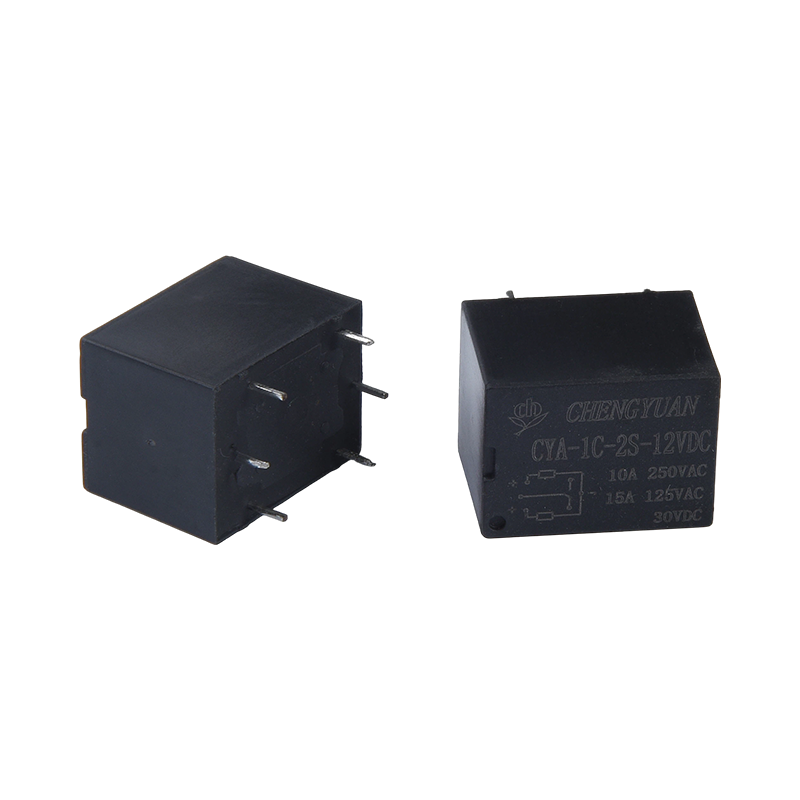

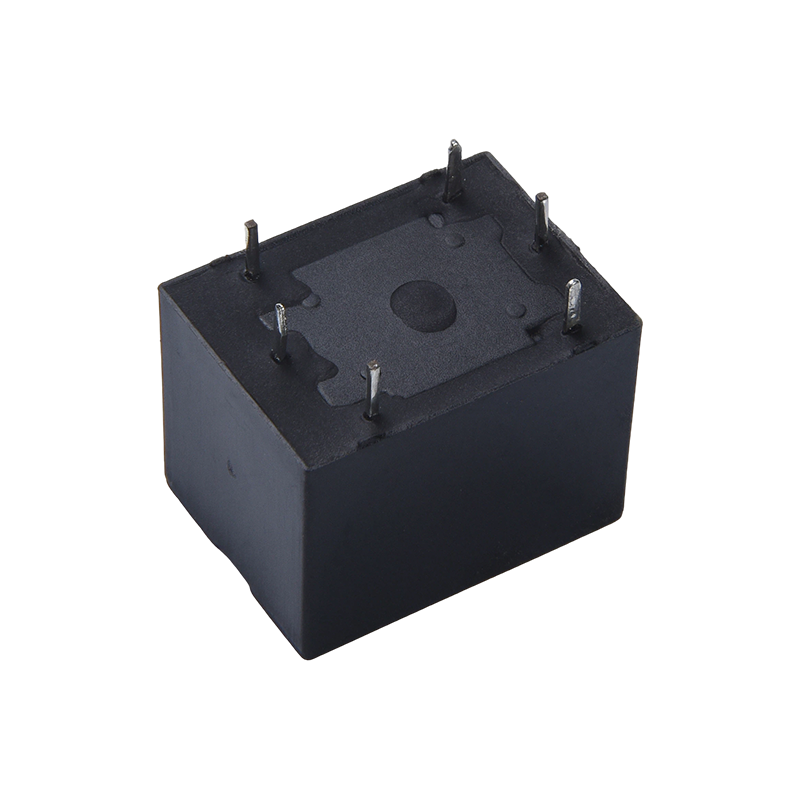

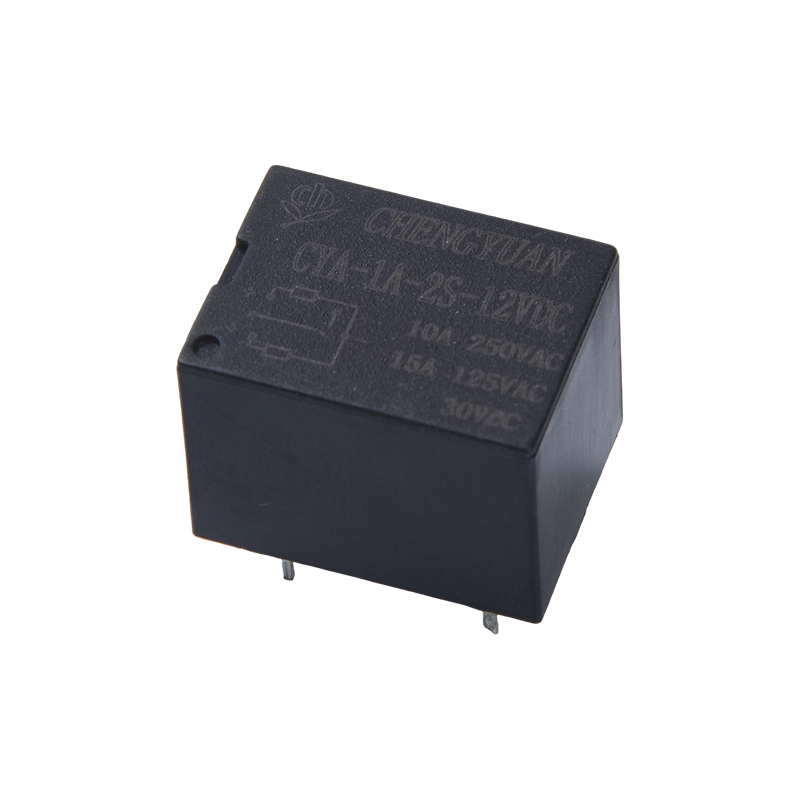

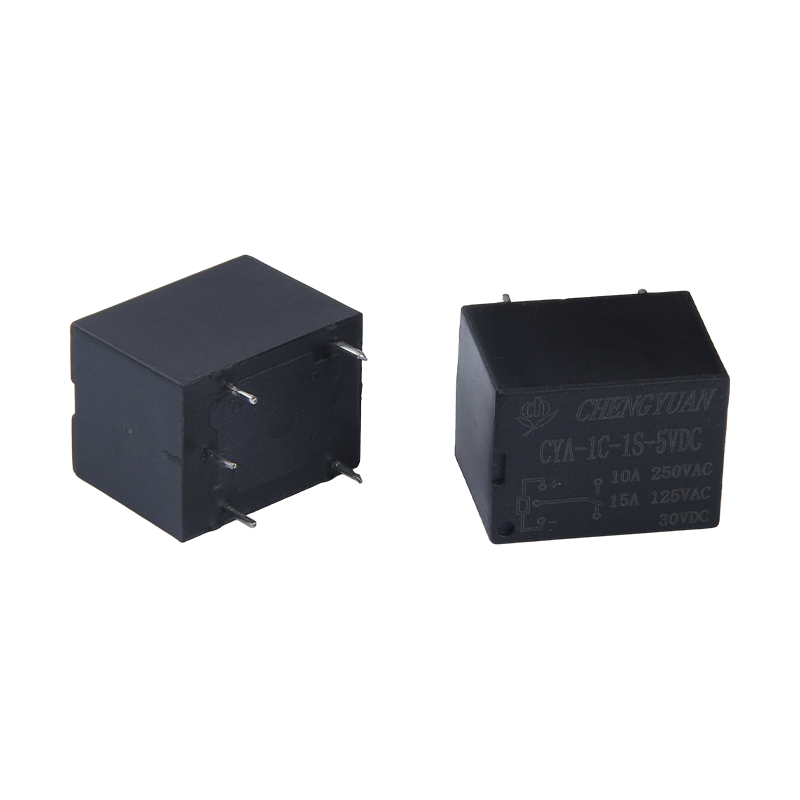

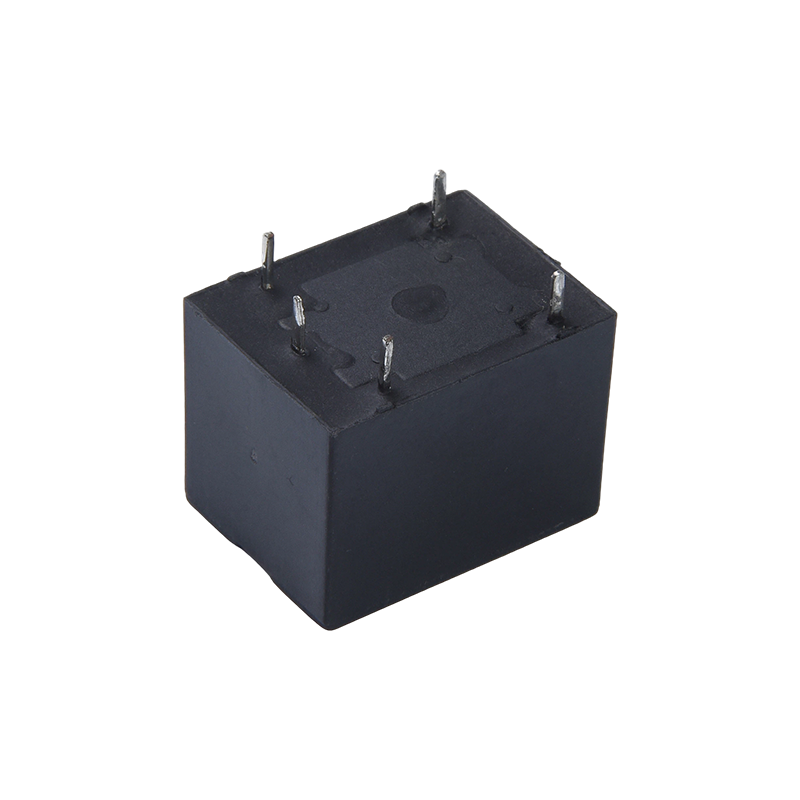

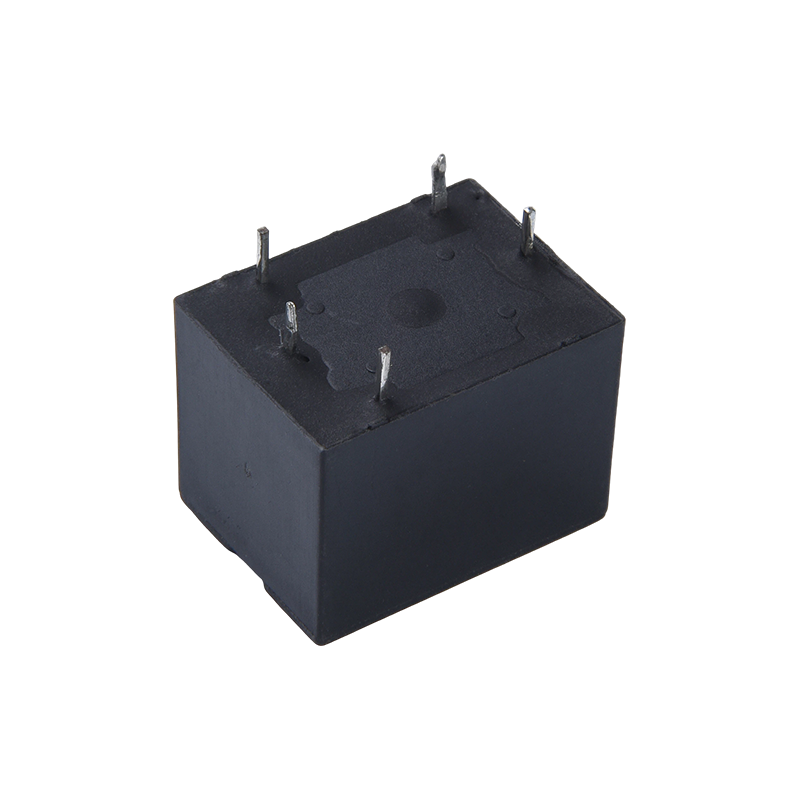

I. 특징
1. 문의 양식: 다양한 회로 설계 요구 사항을 충족하기 위해 상시 개방 및 전환 문의 양식을 하나씩 제공합니다.
2. 설치 특성: 자동화된 조립 공정에 적합한 쉬운 PCB 장착을 위해 표준 인쇄 회로 기판 핀을 사용합니다.
3. 포장 옵션: 다양한 환경 요구 사항에 맞게 플라스틱 밀봉 및 납땜 방지의 두 가지 포장 옵션을 사용할 수 있습니다.
4. 코어 구조: 단일 코일 또는 이중 코일 자기 래칭 구조를 사용하여 정전 후 장기간 상태 유지를 보장합니다.
II. 핵심 기능 및 적용 가능한 시나리오
1. 핵심 기능: 제로 전력 회로 스위칭을 달성하고 자동 스위칭 및 신호 분리를 제공하며 제어 전원이 꺼진 후에도 현재 상태를 유지하므로 장기간 유지 애플리케이션에 적합합니다.
2. 스마트 그리드 분야: 전력 계량 및 원격 제어 스위치와 같은 시나리오에 적용 가능하며 저전력, 정밀 제어가 가능합니다.
3. 신에너지 분야: 태양광 인버터 등 신에너지 장비에 사용할 수 있어 안정적인 회로 상태를 보장한다.
4. 산업 및 가정 분야: 산업 자동화, 스마트 홈, 조명 제어 및 기타 시나리오에 적합합니다.
5. 계측 분야: 다양한 계측기 및 계측기의 회로 제어 링크에 적용 가능합니다. III. 핵심 장점 활용
1. 제로 전력 소비 장점: 정전 후에도 현재 상태를 유지하여 제로 전력 소비 스위칭을 달성하여 저전력 애플리케이션에 적합합니다.
2. 높은 접점 스위칭 용량: 15A 접점 스위칭 부하, 중간 및 고전력 제어 요구에 적합합니다.
3. 유연한 설치 및 선택: 초소형 크기, 표준 PCB 핀 및 다중 패키지 옵션으로 조밀한 설치 및 다양한 환경에 적합합니다.
4. 환경 준수: RoHS 표준을 준수하여 환경 친화적인 제품에 대한 요구 사항을 충족합니다.
5. 강력한 장면 특수성: 탁월한 다용성과 실용성을 바탕으로 원격 제어 및 장기 유지 관리 시나리오에 특히 적합합니다.
접촉 매개변수
| 연락처 구성 | 1A | 1C |
| 접촉 저항 | 100mΩ(1A 6VDC) |
| 접촉 재료 | AgSnO₂, AgCdO |
| 접점 부하(저항성) | 10A 277VAC/28VDC |
| 최대 스위칭 전압 | 277VAC / 30VDC |
| 최대 스위칭 전류 | 15A | 10A |
| 최대 스위칭 전력 | 2500VA |
| 기계적 내구성 | 1×107 주기 |
| 전기적 내구성 | 5×10⁴ 사이클 |
| 매개변수 | 사양 |
| 절연저항 | 100MΩ(500VDC) |
| 유전체 내전압 | 접점과 코일 사이 | 1분 동안 1500VAC |
| 열린 연락처 사이 | 1분 동안 750VAC |
| 작동 시간(정격 전압 기준) | 5ms 이하 |
| 릴리스 시간(정격 전압에서) | 5ms 이하 |
| 충격 | 안정성 | 100m/s²(10g) |
| | 힘 | 1000m/s²(100g) |
| 진동 | 10Hz~55Hz, 복진폭 1.5mm |
| 습도 | 35%~85% 상대습도 |
| 온도 범위 | -40°C ~ 85°C |

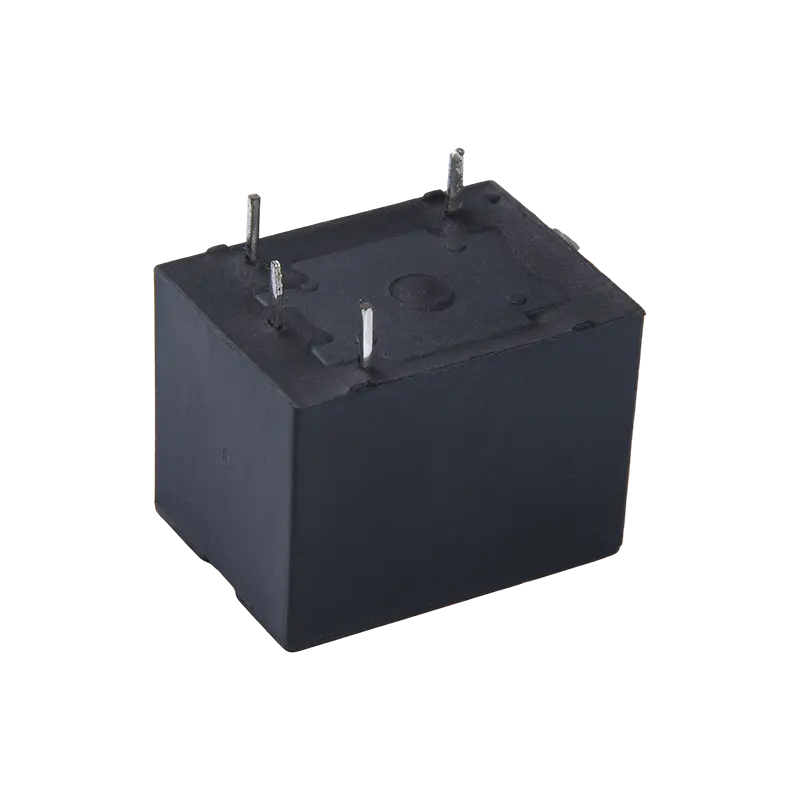

| 터미널 유형 | PCB 유형 |
| 무게 | 약 10g |
| 포장 유형 | 플라스틱 밀봉형, 납땜 방지형 |
참고:
(1) 위의 값은 모두 초기값입니다.
성원 릴레이
코일 매개변수
| 정격 코일 전력 | 단일 코일 ≤550mW |
| 듀얼 코일 ≤750mW |
코일 사양표 23℃
| 정격전압(VDC) | 전압 설정/리셋(VDC) | 펄스 폭(ms) | 듀얼 코일 저항(Ω±10%) | 단일 코일 저항(Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
안전 인증
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC 코사인 파이=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC 코사인 파이=1 7.5A 14VDC L/R=0ms |
주문 표시 예

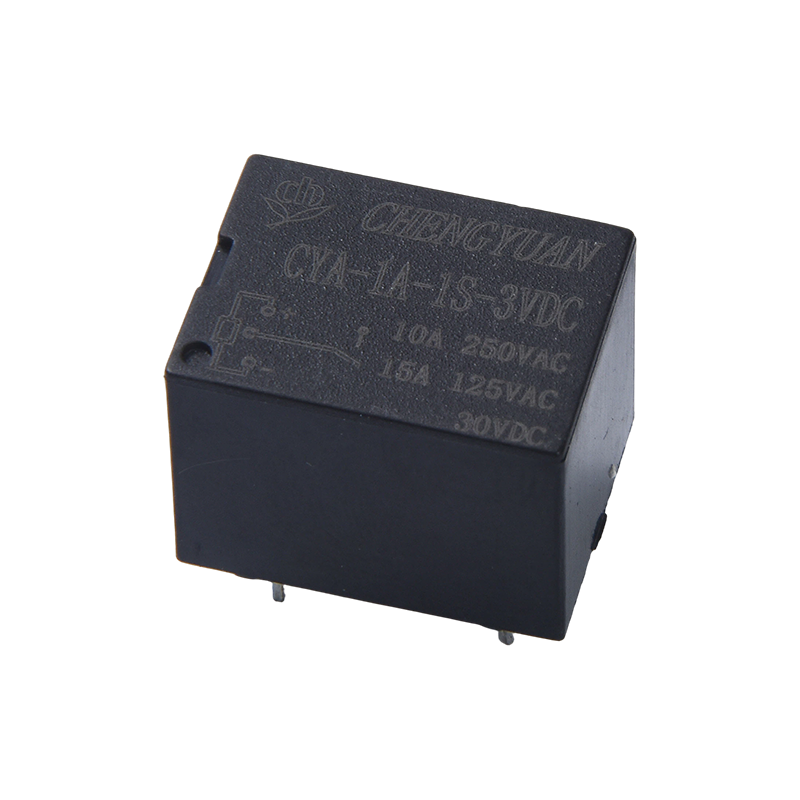

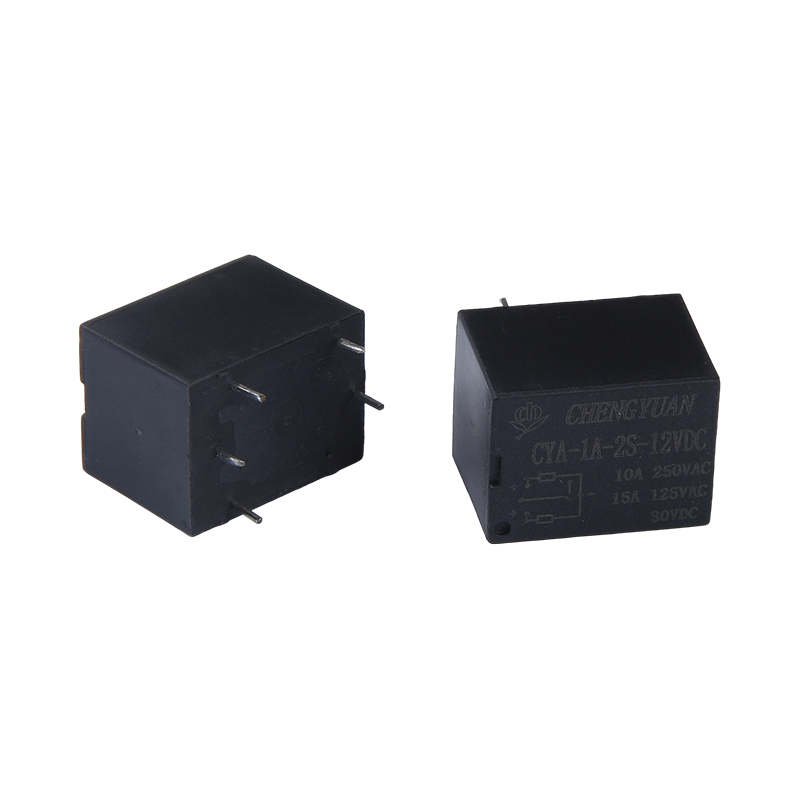

릴레이 모델(1)CYA
코일 전압 3 5 6 9 12 18 24 48VDC
접점 형식 1A: 상시 개방 1세트 1C: 스위칭 1세트
코일 형태 1S: 단일 코일 2S: 이중 코일
접점 재질 T: AgSnO2, None: AgCdO
비고: (1) H2S, SO2, NO2 등과 같은 유해 가스가 포함된 환경에서는 플라스틱 밀봉 제품의 사용을 권장하며 실제 사용 시 테스트 및 확인을 수행하십시오. 전반적인 청소가 필요하지 않은 경우 권장됩니다.
플럭스 방지 제품을 우선적으로 사용하는 것이 좋습니다.
(2) 본 제품은 환경 친화적인 제품입니다. 주문 시 해당 기능 번호를 표시하십시오. 여기서 (551)은 RoHS 준수(접점에 카드뮴 포함)를 나타내고 (555)는 RoHS 준수(접점에 카드뮴이 포함되어 있지 않음)를 나타냅니다.
