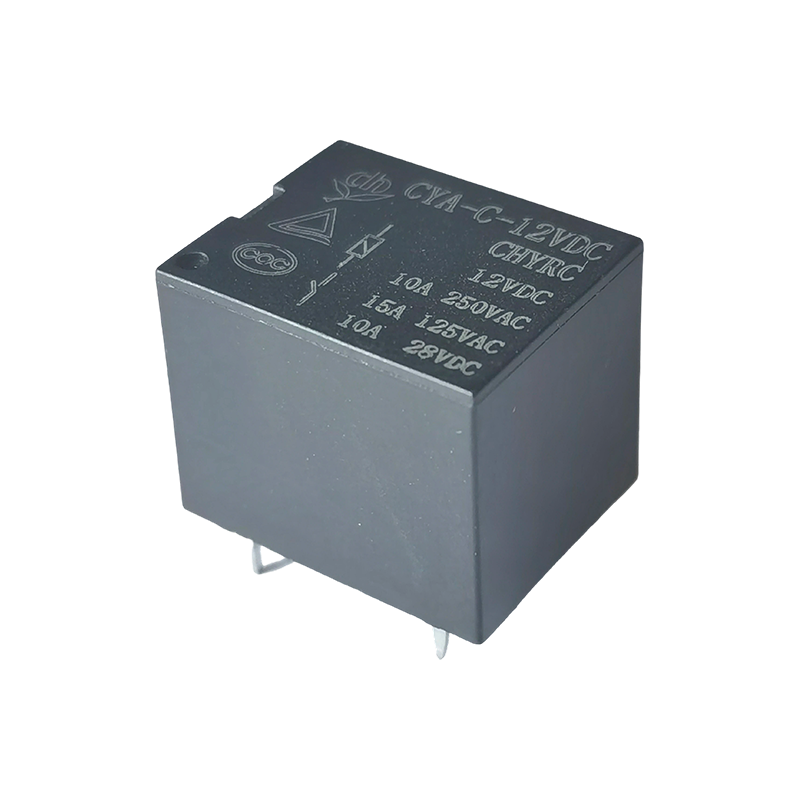

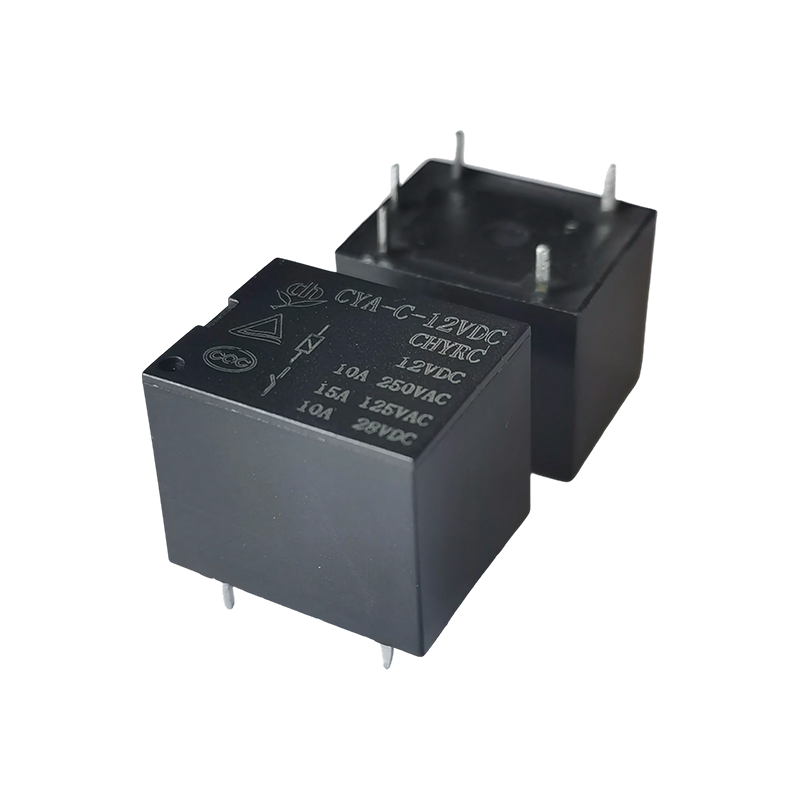

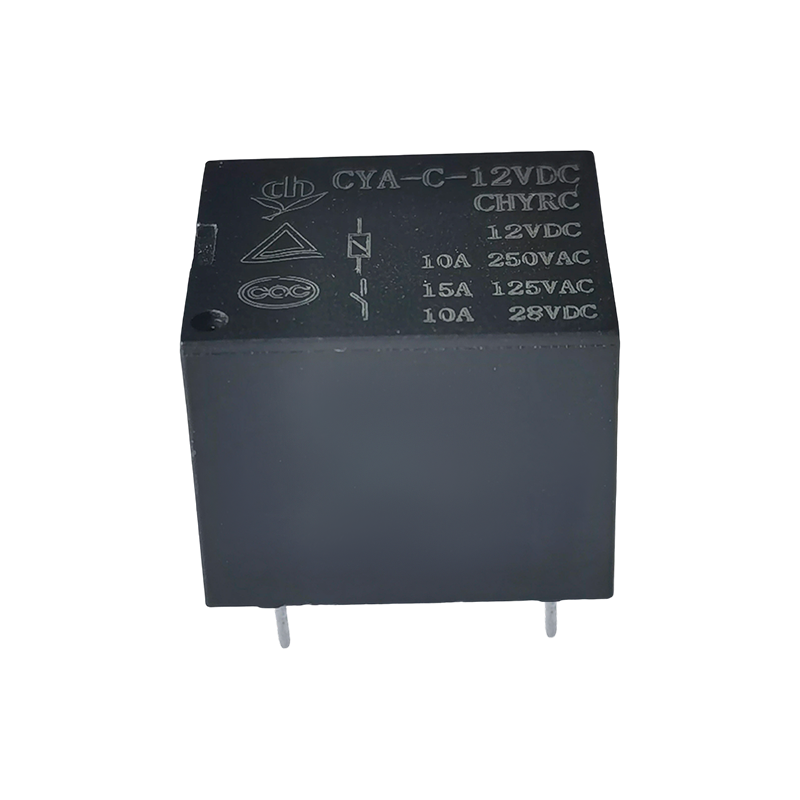

특징:
• 폭넓은 부하 호환성: 15A 125VAC, 12A 250VAC AC 부하 및 10A 28VDC DC 부하와 호환되며 대부분의 중저 전력 회로 스위칭 요구 사항을 충족합니다.
• 유연한 코일 전압: 3VDC-48VDC 코일 전압을 지원하여 추가 전압 변환 모듈 없이 다양한 제어 회로 전압 사양을 직접 일치시킵니다.
• 저전력 소비 설계: 코일 전력 소비는 0.36W에 불과하여 전체 장비 전력 소비를 줄이고 배터리 구동 장치에 적합합니다.
• 이중 권위 있는 인증: TUV 및 CQC 인증을 통과하고 국제 및 국내 안전 표준을 준수하며 여러 시장에서 판매되는 단말기 제품에 적합합니다.
• 편리한 PCB 설치: 인쇄회로기판 납땜 및 조립이 용이하도록 5핀 구조를 사용합니다. 컴팩트한 각설탕 모양으로 설치 공간이 절약되며 고밀도 회로 레이아웃 설계에 적합합니다.
• 명확한 스위칭 논리: SPST(단극 단투) 접점 형식을 사용하여 간단하고 명확한 스위칭 논리를 제공하고 회로 설계를 단순화하며 배선 오류 가능성을 줄입니다.
적용 시나리오:
• 가전제품: 소형 전기오븐, 정수기, 리모컨 스위치 등의 ON/OFF 제어.
• 산업용 제어: 소형 PLC 확장 모듈, 센서 신호 스위칭 회로, 신호 분리 및 회로 켜기/끄기 제어 가능.
• 스마트 홈: 안전한 전원 관리를 위해 저전압 제어 신호를 매칭하는 스마트 소켓, 조명 제어 모듈 등.
| 유형 | CYA |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 10A250VAC |
| 최대. 스위칭 전류 | 15A |
| 최대. 스위칭 전압 | 250VAC |
| 최대. 스위칭 전원 | 2500VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 8ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간:750VAC, 50/60Hz 1분간 |
| 코일과 접점간 : 1500VAC, 50/60Hz 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 복진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 복진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 10G |
| 지구력 | 기계적 내구성(10800ops./h) | 10,000,000ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100,000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 8.5g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 120 | 25 | 약 0.36W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

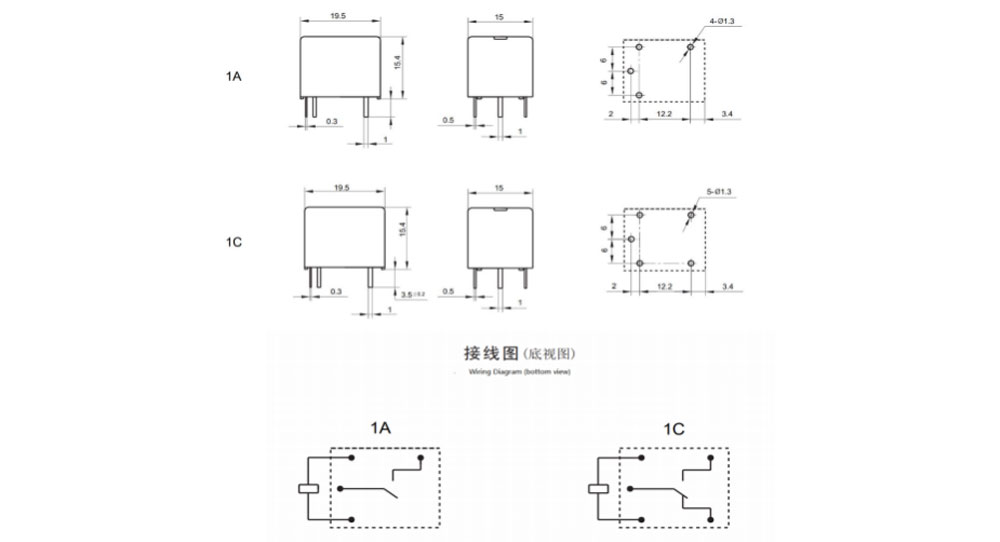

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

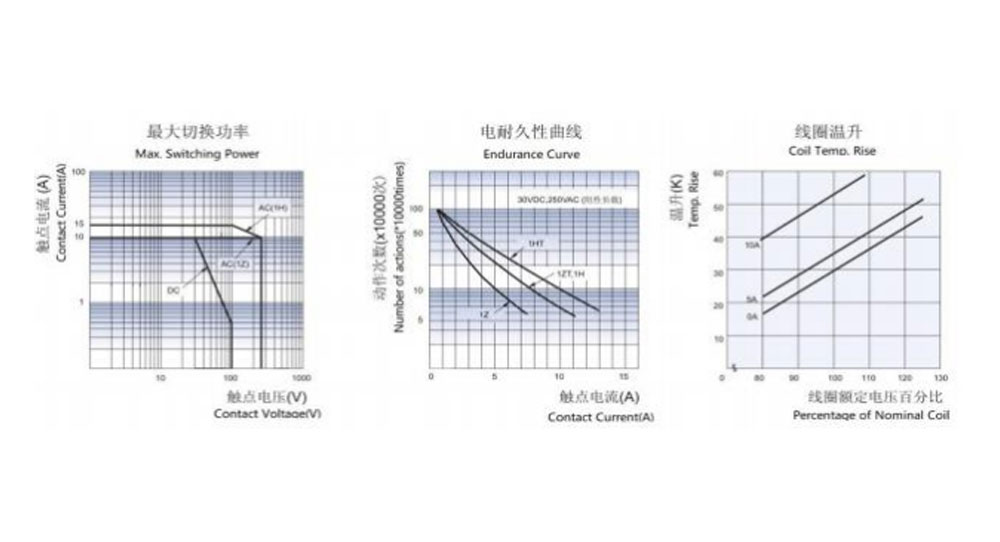

특성 곡선
주문 정보
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CYA
2: 극 수: 1-1Pole
3: 접촉 배열: C에서 C; H A에서; B B에서
4: 공칭 전압: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: 인클로저 색상: W-흰색, H-검정색, L-파란색
6: 코일 전력: D-0.45W L-0.36W
7: 보호 구조: S-Flux 방지, SH-밀봉형 세척 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특별 요구사항
(1) 방폭계전기는 H2S, SO2, NO2, 먼지 등의 오염물질이 있는 환경에서는 사용할 수 없습니다.
(2) 플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
(3) CHENGYUAN의 평가를 거쳐 맞춤형 특수 접미사를 사용할 수 있습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다. 가능한 모든 애플리케이션에 대한 모든 성능과 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀봉된 릴레이의 경우 설치 및 청소 후. 사용하기 전에 케이스의 환기 후드를 열어주세요. 문의사항이 있는 경우 chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
