일년 중 가장 추운 아침에 무열 방송은 대개 같은 시간대에 끝납니다. 온도 조절 장치가 작동 중이고, 제어 보드에서 24VAC를 보내고, 변압기가 점검되고, 발열체는 여전히 차갑습니다. 퍼니스 접촉기는 작업을 중단한 부품입니다.
퍼니스 접촉기는 전기로 작동되는 견고한 스위치입니다. 주거용 장비에서 거의 항상 24VAC인 저전압 코일은 발열체 또는 송풍기 모터의 전체 전류를 전달하는 선간 전압 접점을 끌어옵니다. 코일 전압, 적용된 전압에서의 접점 전류 정격, 극 구성 등 세 가지 숫자가 올바른 부분을 정의합니다. 세 가지를 모두 일치시키면 접촉기는 수년간 난방 시즌 동안 작동합니다. 하나를 놓치면 용접 접점, 채터링 코일 또는 다음 겨울에도 동일한 무열 호출이 발생합니다.
전기로 접촉기가 회로에서 수행하는 작업
접촉기는 저전압 제어 배선을 라인 전압으로부터 멀리하기 위해 존재합니다. 온도 조절 장치와 제어 보드는 24VAC에서 작동하므로 얇은 온도 조절 장치 케이블을 통해 배선해도 안전합니다. 가열 요소, 송풍 모터 및 압축기는 120, 208, 240 또는 277VAC에서 작동하며 수십 암페어를 소비할 수 있습니다. 접촉기는 해당 경계에 위치합니다. 코일은 제어 회로에 연결되고 접점은 라인 회로에 연결되며 두 개는 전기적으로 접촉하지 않습니다.
부품이 있는 위치는 장비에 따라 다릅니다.
- 전기로 및 공기 처리기: 접촉기는 가열 요소 뱅크를 전환하며 종종 몇 초에 걸쳐 요소를 단계적으로 진행하는 시퀀서와 함께 작동합니다.
- 가스로: 보드가 열 교환기가 충분히 따뜻하다고 판단하면 접촉기 또는 팬 릴레이가 송풍 모터를 라인 전압으로 전환합니다.
- 패키지형 장치 및 실외 섹션: 접촉기는 압축기와 응축기 팬을 함께 전환하므로 해당 등급은 작동 중인 앰프뿐만 아니라 잠긴 회전자 앰프에서도 인용됩니다.
퍼니스 제어 보드의 소형 릴레이에서 접촉기를 분리하는 것이 좋습니다. 보드 릴레이는 가스 밸브, 유도기 또는 가습기를 전환하고 앰프 한두 개를 처리합니다. 접촉기는 무거운 부하를 처리하며, 이러한 듀티 차이로 인해 라벨에 인쇄된 모든 정격이 결정됩니다.
지정하거나 바꾸기 전에 중요한 숫자
코일 전압이 먼저입니다. 24VAC 코일은 120VAC 회로에서 안정적으로 당겨지지 않으며 24VAC 회로의 240VAC 코일은 움직이지 않습니다. 대부분의 주거용 전기로 변압기는 24VAC이고 정격은 약 40VA이며, 이는 접촉기 코일과 가스 밸브 및 보드에 충분합니다. 코일은 약간의 처짐을 견딜 수 있지만 변압기가 약하거나 온도 조절기 케이블의 크기가 작은 경우 접촉기가 깨끗하게 닫히지 않고 덜거덕거리고, 덜거덕거리는 소리로 인해 무엇보다 코일이 빨리 태워집니다.
접점 등급은 두 번째이며 두 부분으로 구성됩니다. 240~277VAC에서 25, 30 또는 40A인 저항 정격은 발열체 뱅크에 적용됩니다. 모터 정격은 전부하 전류 및 고정 회전자 전류로 표시되며 압축기가 접점에 위치할 때 중요한 숫자입니다. 40A 저항성 접촉기는 자동으로 40A 압축기 접촉기가 아닙니다.
그런 다음 기계적 세부 사항을 살펴보십시오.
- 극 구성: 1개의 다리에 대해 단일 극, 240VAC 단상에 대해 2극, 3상에 대해 3극.
- 단자 유형: 나사 단자, 1/4인치 빠른 연결 또는 상자 러그.
- 장착 공간, 브래킷 스타일 및 코일 터미널 위치.
화로 및 공조기 회로에 사용되는 일반적인 전환 옵션입니다. 값은 대략적인 값이며 실제 부하는 항상 장비 명판을 참조하여 확인해야 합니다. | 매개변수 | 확정용도 접촉기 | PCB 전원 릴레이 | DIN 레일 릴레이 모듈 |
| 코일 전압 | 일반 24VAC, 120~277VAC 사용 가능 | 5~24VDC 또는 24VAC | 24VAC 또는 VDC |
| 접점 등급 | 240~277VAC에서 25~40A | 250VAC에서 8~16A | 250VAC에서 5~16A |
| 폴란드 | 1 ~ 3 | 1 대 2 | 1 대 2 |
| 장착 | 패널 또는 브래킷 | 보드의 관통 구멍 | 35mm 레일 |
| 일반적인 임무 | 요소, 블로워 모터, 압축기 | 온보드 스위칭 | 인터포징 및 시그널 작업 |
부하가 작은 경우 일부 장비에서는 별도의 패널 접촉기 대신 제어 보드에 납땜된 전원 릴레이를 사용합니다. 250VAC에서 16A 정격의 CYF3 SPST PCB 계전기와 같은 부품은 전체 접촉기가 너무 큰 온보드 스위칭을 포괄합니다.

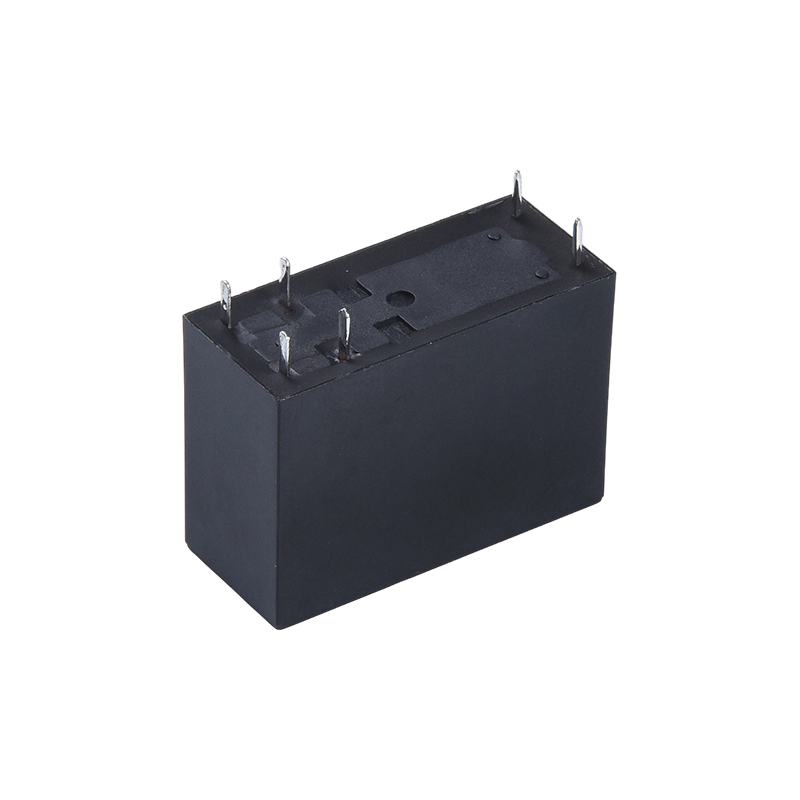

온보드 스위칭용 CYF3 PCB 릴레이 별도의 패널 접촉기가 너무 큰 경우 제어 보드 전환을 위한 소형 16A 250VAC PCB 릴레이입니다. 높은 코일 접촉 절연은 소형 장비를 지원합니다. 제품보기 → 접촉기가 고장났다는 것을 알려주는 증상
경고 없이 접촉기가 고장나는 경우는 거의 없습니다. 실패 패턴은 일반적으로 포기한 정확한 부분을 가리킵니다.
- 송풍기가 작동 중일 때 열이 없습니다. 코일이 열려 있거나 보드가 24VAC를 전달하지 않습니다. 부품을 비난하기 전에 코일의 전압을 확인하십시오.
- 덜거덕거리거나 윙윙거리는 소리: 코일이 전기자를 고정할 만큼 충분한 전압을 받지 못하고 있으며, 종종 변압기가 약하거나 연결이 부식되었습니다.
- 차단되지 않는 열: 접점이 용접되어 닫혀 있습니다. 상한 스위치는 요소를 정지시키는 유일한 장치이며 접촉기를 교체할 때까지 반복적으로 작동합니다.
- 타는 냄새 또는 변색된 코일: 일반적으로 오랜 시간 동안 소음이 발생하거나 제어 회로가 단락된 후에 코일 절연이 실패했습니다.
- 움푹 패이거나 검게 변한 접점: 접촉기는 여전히 닫혀 있지만 닫힌 접점 전체의 저항이 상승하고 단자에 열이 쌓이며 작업이 부품 교체 대신 배선 수리로 전환됩니다.
전원이 공급된 전압 강하 테스트는 비용이 많이 들기 전에 마지막 사례를 포착합니다. 접촉기가 닫혀 있고 부하가 작동 중인 상태에서 각 극의 라인 단자를 가로질러 측정합니다. 정상적인 접점 세트는 1V의 일부만 떨어집니다. 정격 전류에서 판독값이 약 0.5V를 넘어서면 피팅이 잘 진행되고 있으며 해당 부품은 다음 고장이 아닌 다음 서비스 방문에 속합니다.
6단계로 전기로 접촉기 테스트
멀티미터를 사용하여 테스트하는 데 약 15분이 소요됩니다.
- 퍼니스 차단기 및 차단기에서 전원을 차단한 다음 라인 단자에서 미터로 확인하십시오.
- 전선을 제거하기 전에 단자 레이아웃을 사진으로 찍으십시오.
- 코일 리드를 분리하고 코일 저항을 측정합니다. 명판 값 또는 알려진 양호한 장치와 비교하십시오. 개방형 판독값은 코일 고장을 의미합니다.
- 양호한 것으로 알려진 변압기의 24VAC를 코일에 직접 적용합니다. 한 번만 클릭하면 자기 회로가 작동한다는 의미입니다. 윙윙거리거나 조용해지면 코일이나 기계적 결함이 있음을 나타냅니다.
- 코일에 전원이 공급되지 않은 상태에서 각 극의 연속성을 확인하십시오. 열린 상태로 읽어야 합니다. 코일에 전원을 공급하고 각 극이 닫혀 있는지 확인합니다.
- 모든 것을 다시 연결하고, 전원을 복원하고, 부하가 걸린 닫힌 접점의 전압 강하를 측정합니다. 이 단계는 가장 자주 건너뛰는 단계이며, 반복 통화를 예측하는 단계입니다.
회로를 다운그레이드하지 않고 교체품 선택
가장 안전한 교체 방법은 원래의 코일 전압, 적용된 전압의 접점 정격, 극 수 및 장착과 일치합니다. 가장 흔한 실수는 접점 정격이 원래보다 낮으면서 브래킷과 단자가 정렬되어 부품을 장착하는 것입니다. 40A 부품 대신 30A 접촉기는 온화한 날에 작동하고 모든 요소 뱅크에 동시에 전원이 공급되는 추운 첫 번째 아침에 접점을 용접합니다.
콜백을 방지하는 두 가지 습관:
- 기존 라벨뿐만 아니라 실제 하중을 확인하십시오. 블로워 모터나 압축기를 다른 모델로 교체한 경우 전부하 전류가 변경되었을 수 있습니다.
- 온도 조절기가 호출되는 동안 단자의 코일 전압을 확인하십시오. 24VAC보다 훨씬 낮은 수치는 접촉기가 근본 원인이 아니며 변압기 또는 제어 배선에 먼저 주의가 필요함을 의미합니다.
가열 및 압축기 회로의 고전류 스위칭은 넓은 접점 간격과 저전압에서 단단히 고정되는 코일을 갖춘 견고한 단극 전력 계전기로 귀결되는 경우가 많습니다. 30A ~ 40A 정격의 CYT90 고전류 SPST 계전기와 같은 부품은 정확히 이러한 부하 등급에 맞게 제작되었습니다.

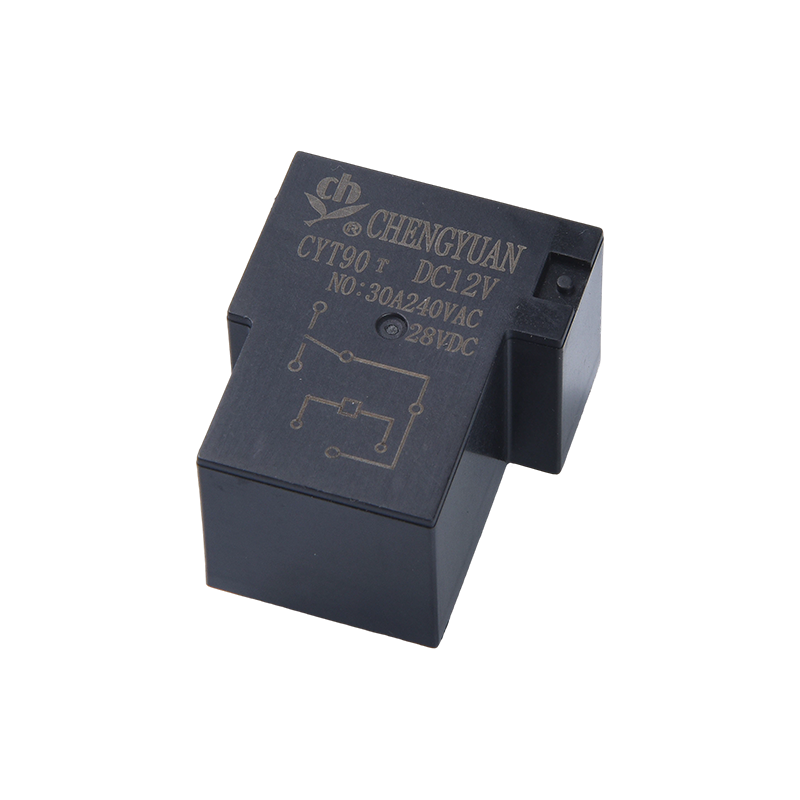

무거운 스위칭을 위한 CYT90 고전류 계전기 은합금 접점, 다양한 장착 옵션, 가전제품, 히터 및 산업 제어 장비를 위한 고전류 스위칭 기능을 갖춘 소형 30A/40A 전력 계전기입니다. 제품보기 → 릴레이가 끝나고 접촉기가 시작되는 위치
둘 사이의 경계는 엄격한 기술적 경계라기보다는 의무와 구축의 문제이다. 접촉기는 더 넓은 접촉 간격, 더 무거운 스프링 및 라인 와이어를 수용하는 단자를 갖춘 명확한 목적 전환을 위해 제작되었습니다. 아래의 원리는 여타와 동일합니다. 범용 전자기 릴레이 : 코일은 전기자를 당기고 접점을 이동시키는 자기장을 생성합니다. 변화하는 것은 전류, 접점 재료, 움직이는 부품의 기계적 강도입니다.
패널 빌더는 일반적으로 작업을 두 가지 수준으로 나눕니다. 전원 전환은 접촉기 또는 고전류 계전기에서 발생합니다. 절연 및 개재는 16A 접점이 있는 MCYF3 14F 레일 릴레이 모듈과 같은 부품이 가열로 제어 캐비닛 또는 대형 가열 패널에 맞는 레일 장착 모듈에서 발생합니다.

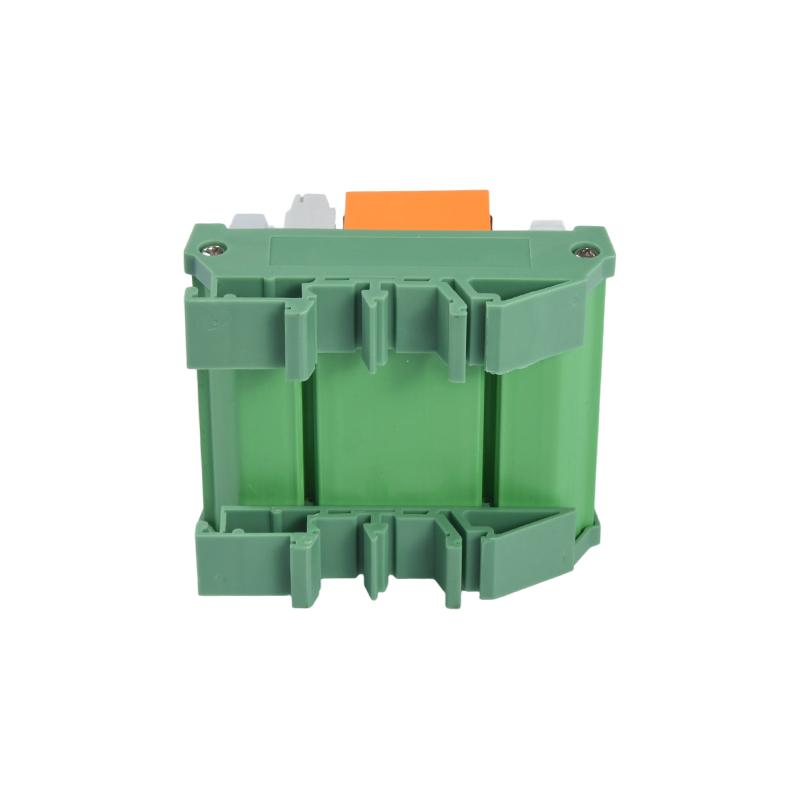

패널 빌더용 MCYF3 14F 레일 릴레이 모듈 16A 접점과 최대 32개 채널을 갖춘 레일 장착형 14F 릴레이 모듈은 중앙 집중식 제어에 적합하고 용광로 또는 가열 패널에 삽입하는 데 적합합니다. 제품보기 → 대량 구매 시 물어볼 만한 질문
OEM 및 패널 제작업체의 경우 접촉기 또는 계전기는 보증 비용에 큰 영향을 미치는 작은 품목입니다. 주문하기 전에 세 가지 사항을 확인해 볼 가치가 있습니다.
- 접점 재질 및 사이클 수명: 은주석 산화물과 은카드뮴 산화물은 저항성 부하와 유도성 부하에서 서로 다르게 동작합니다. 어떤 재료가 사용되었으며 정격 전류에서 테스트된 사이클 수는 무엇인지 문의하십시오.
- 코일 일관성: 픽업 및 드롭아웃 전압의 배치 간 변동이 현장에서 떨림으로 나타납니다. 조립 전에 코일을 테스트하는 방법을 문의하십시오.
- 생산 추적성: 날짜 코드, 입고 자재 확인 및 라인 끝 접촉 저항 테스트.
공급업체 배경은 데이터시트만큼 중요합니다. cyrelays.com을 통해 운영되는 Ningbo Chengyuan Chuangke Electronics Co., Ltd.는 1996년부터 닝보에서 릴레이 및 전자 부품을 생산해 왔으며 자기 래칭 및 스냅핏 구조에 대한 유틸리티 특허를 통해 개발, 생산 및 판매를 결합한 제조업체라고 설명합니다. 자세한 내용은 에서 확인하실 수 있습니다. 페이지 소개 .
퍼니스 접촉기는 세 가지 중요한 숫자가 있는 단순한 부품입니다. 코일 전압, 인가 전압에서의 접점 정격 및 극 구성에 따라 난방 시즌에 견딜 수 있는지 아니면 가장 추운 아침에 고장날지 여부가 결정됩니다. 이를 올바르게 수행하고 이전 라벨 대신 실제 부하를 확인하면 접촉기가 더 이상 반복적인 서비스 항목이 되지 않습니다.
