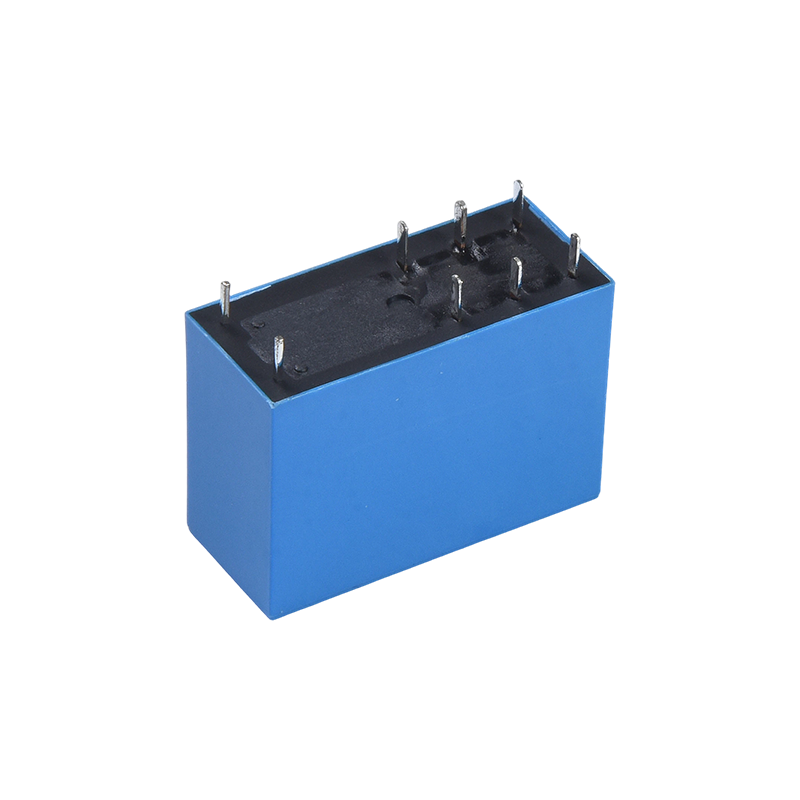

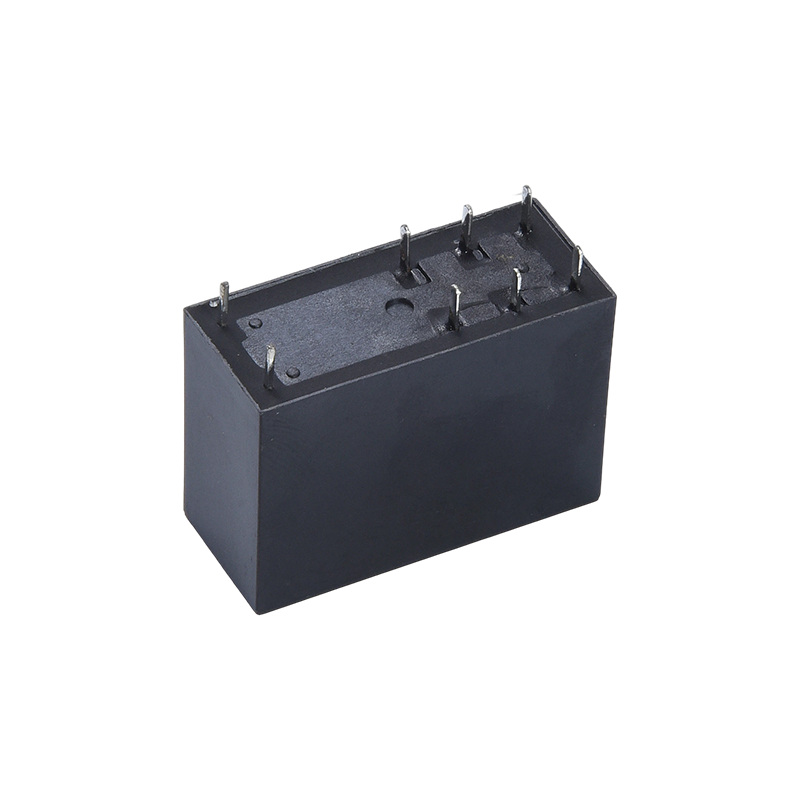

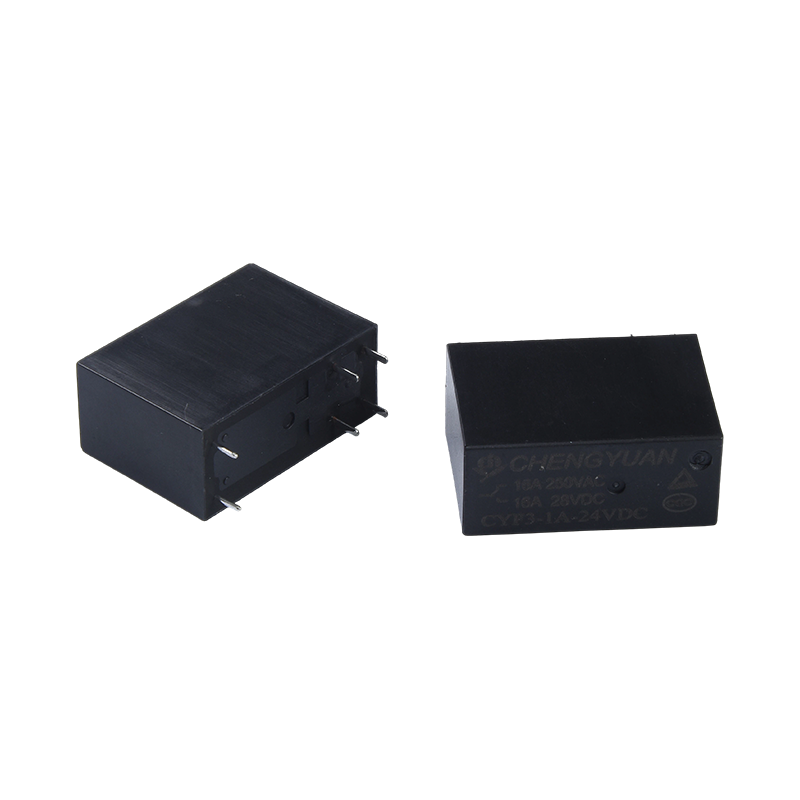

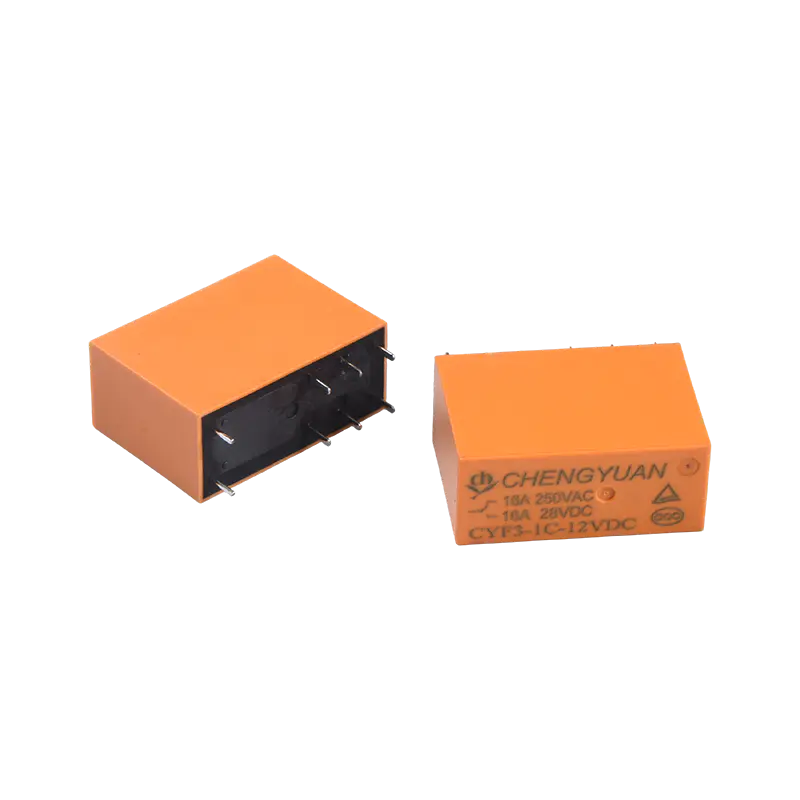

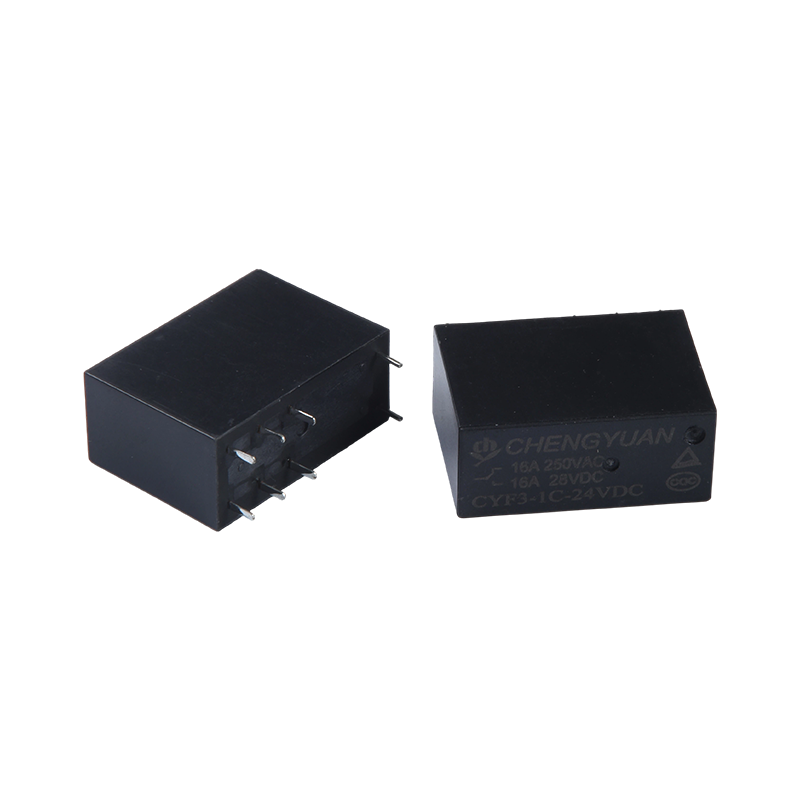

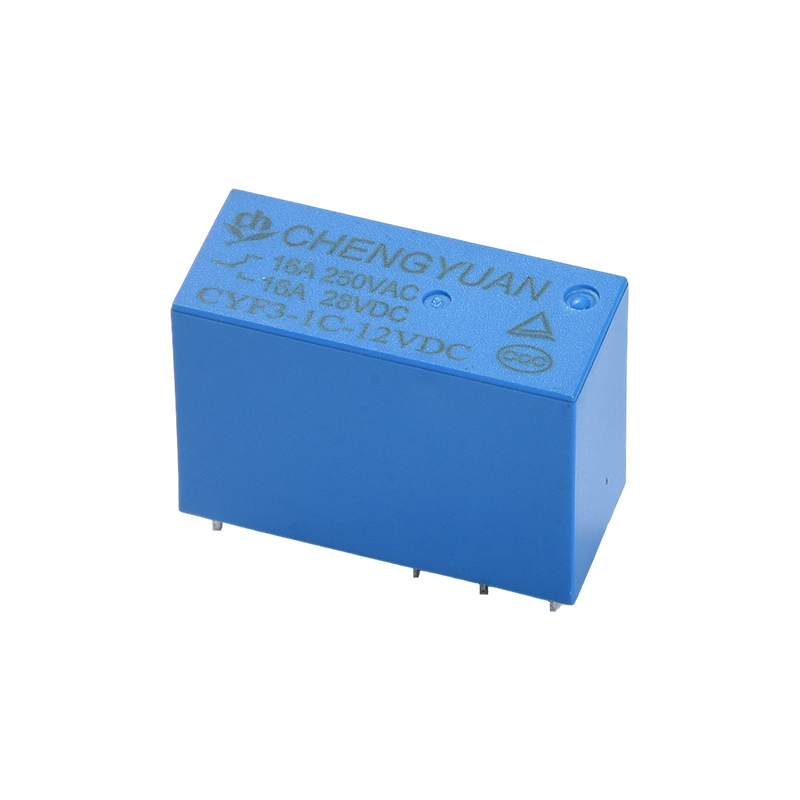

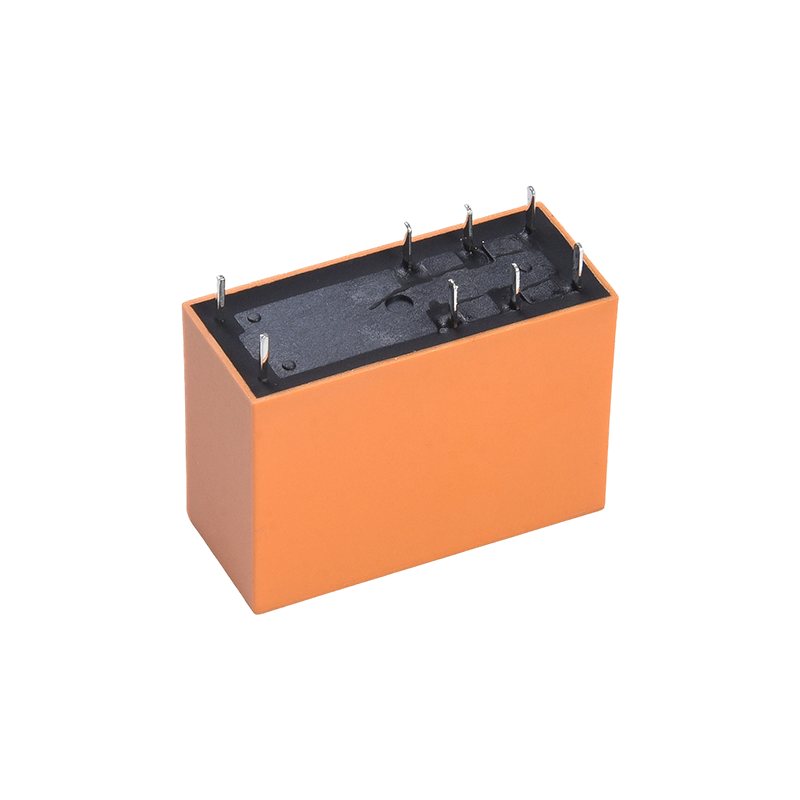

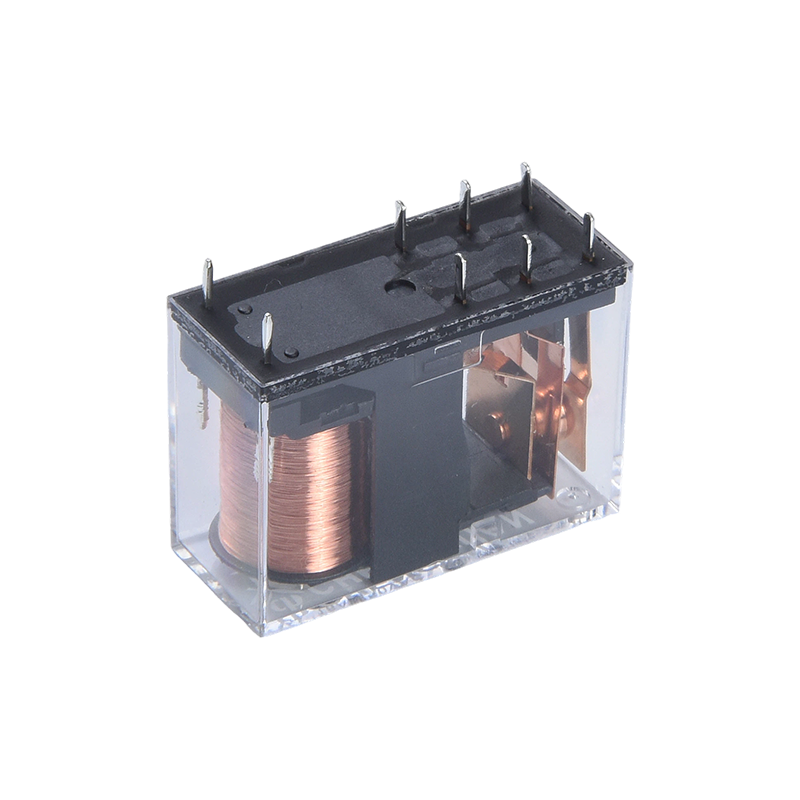

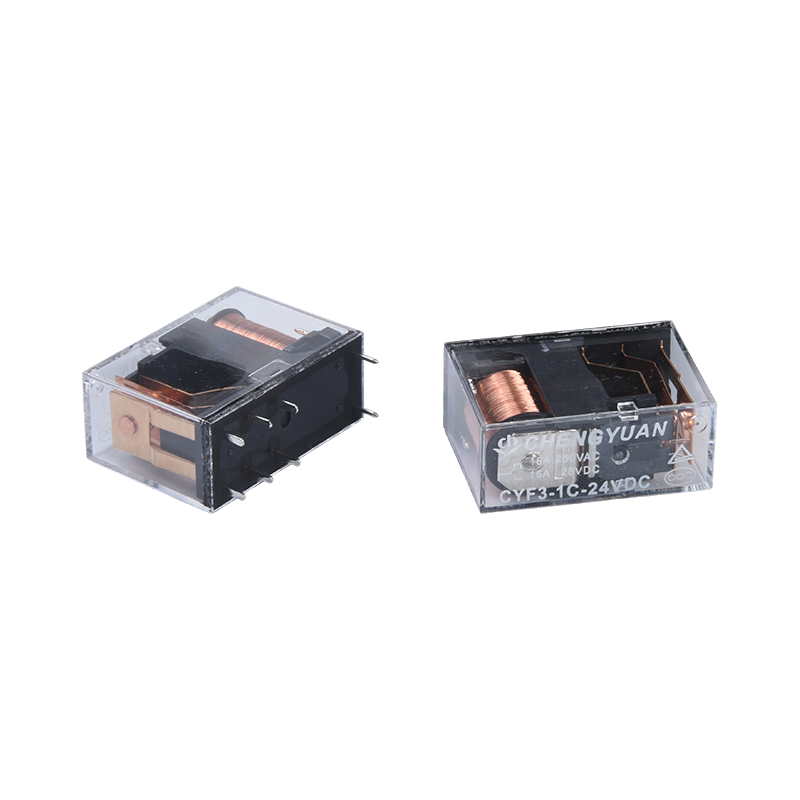

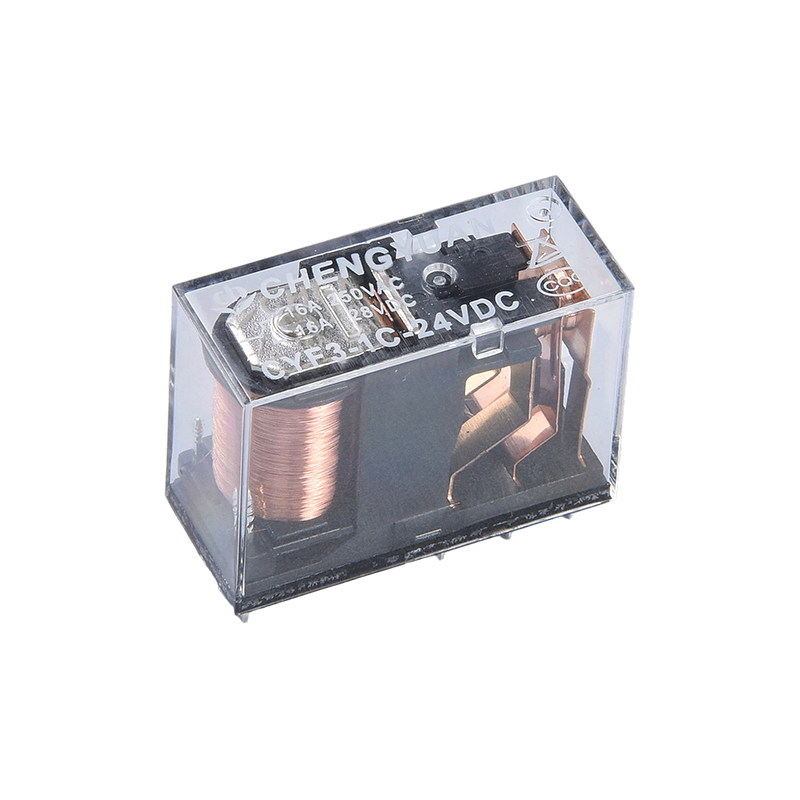

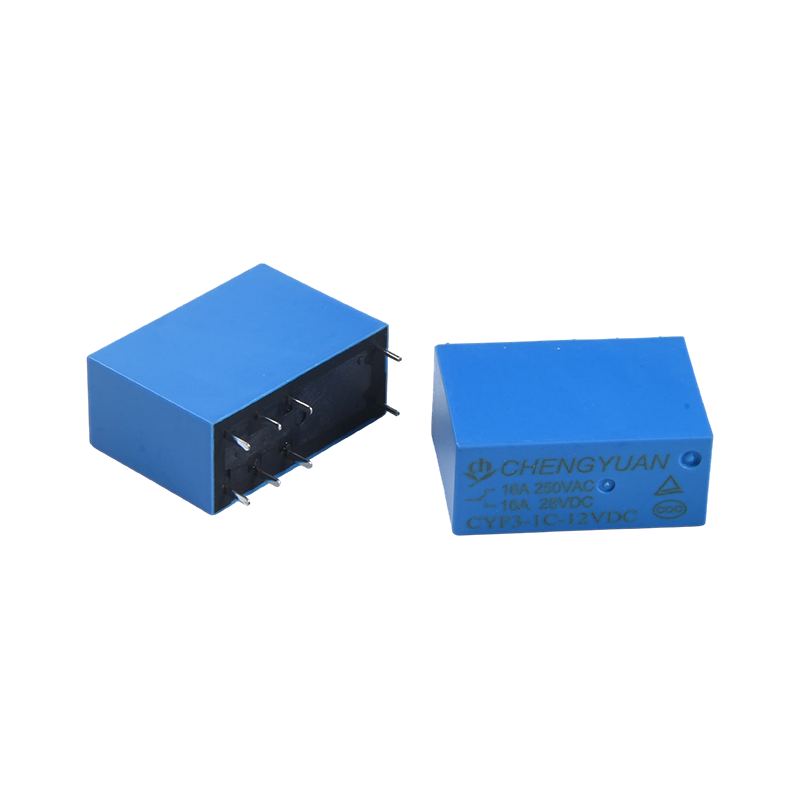

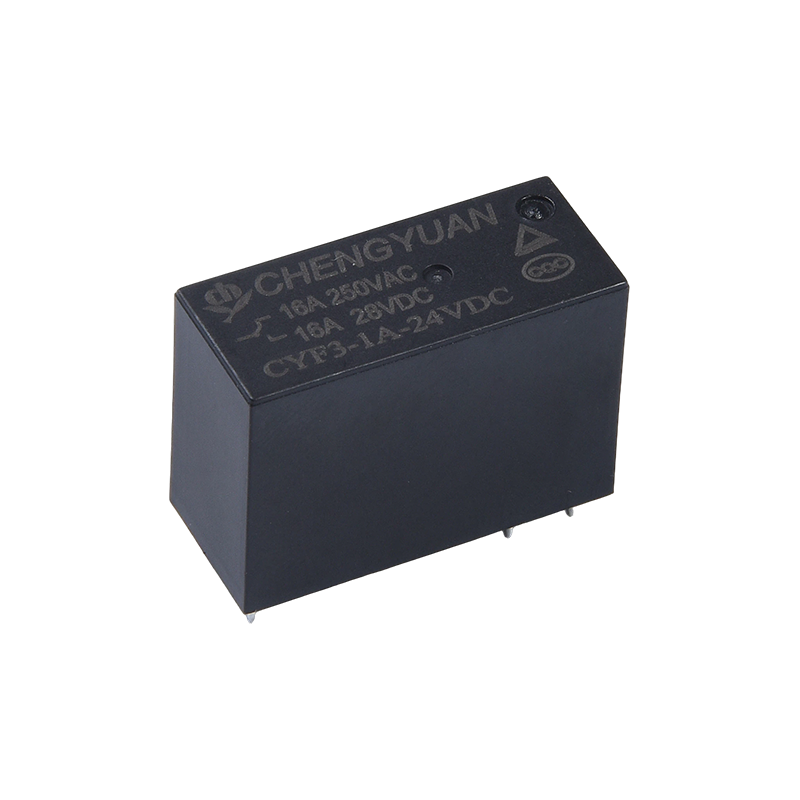

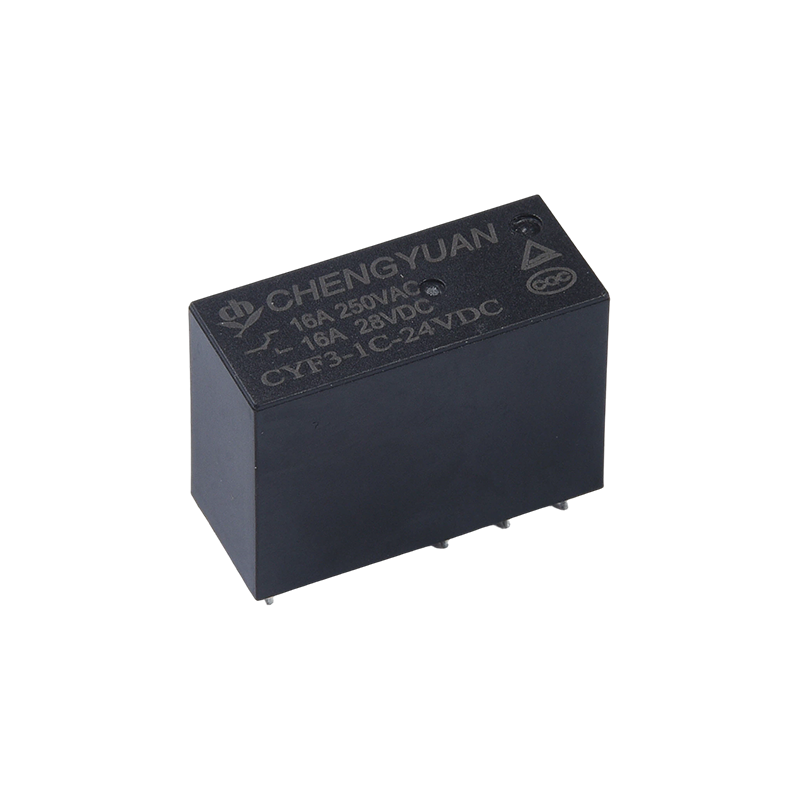

제품 세부사항:
높은 부하 및 절연 내력: 최대 17암페어의 접점 스위칭 용량, 코일과 접점 간 절연 내력 5,000V로 고부하 및 고절연 회로 환경에 적합합니다.
컴팩트한 디자인: 소형 크기로 고밀도 PCB 실장에 적합하며 장비 내부 공간을 절약합니다.
광범위한 응용 분야: 통신 장비, 보안 시스템, 사무 장비 및 에어컨, 전자레인지와 같은 가전 제품에 적합합니다. 산업 자동화, UPS 전원 공급 장치, 공작 기계 전기 시스템 및 오디오 제어에도 사용됩니다.
안정적인 접점 구성: 5A/8A 2세트와 10A, 12A, 16A 구성 1세트를 포함한 다양한 접점 부하 옵션을 제공하여 다양한 자동 제어 회로의 요구 사항을 충족합니다.
적용 가능한 환경:
전기적 환경: 제어 전압과 부하 전류를 자주 전환하는 소전력 제어 회로에 적합합니다.
물리적 환경: 다양한 전기 제어 보드 내부에서 흔히 볼 수 있는 공간 제약이 있는 고밀도 PCB 레이아웃에 설치할 수 있습니다.
작동 조건: 대부분의 실내 전기 및 산업 장비 환경에 적합하며 일반적으로 심한 진동이 없고 통풍이 잘 되는 장소에서 볼 수 있습니다.
호환 시스템: 자동 제어, 전원 관리 및 보안 경보 시스템에 통합하여 안정적인 회로 격리 및 스위칭 제어를 달성할 수 있습니다.
연락처 데이터
| 유형 | CYF3 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 16A250VAC /17A 277VAC |
| 최대. 스위칭 전류 | 16A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전원 | 4709VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 사이: 1분 동안 1000VAC, 50/60Hz |
| 코일과 접점 사이: 1분 동안 5000VAC, 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃( 결로 현상이 없을 것) |
| 무게 | 대략. 14g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 240 | 12.5 | 약 0.72W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | 약 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
위에 표시된 데이터는 초기값입니다. 코일의 과열을 방지하기 위해 코일에 최대 허용 전압을 10분 이상 인가하지 마십시오.

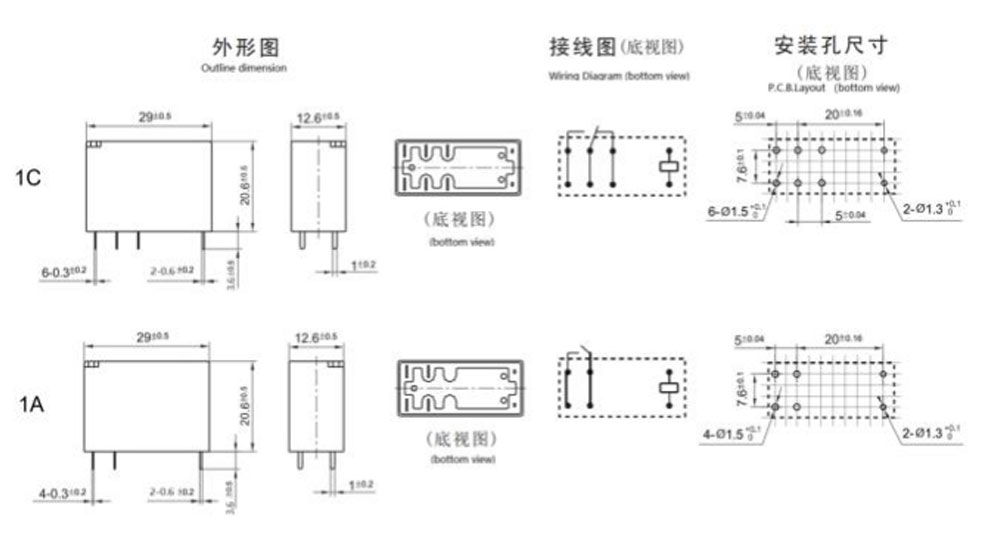

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

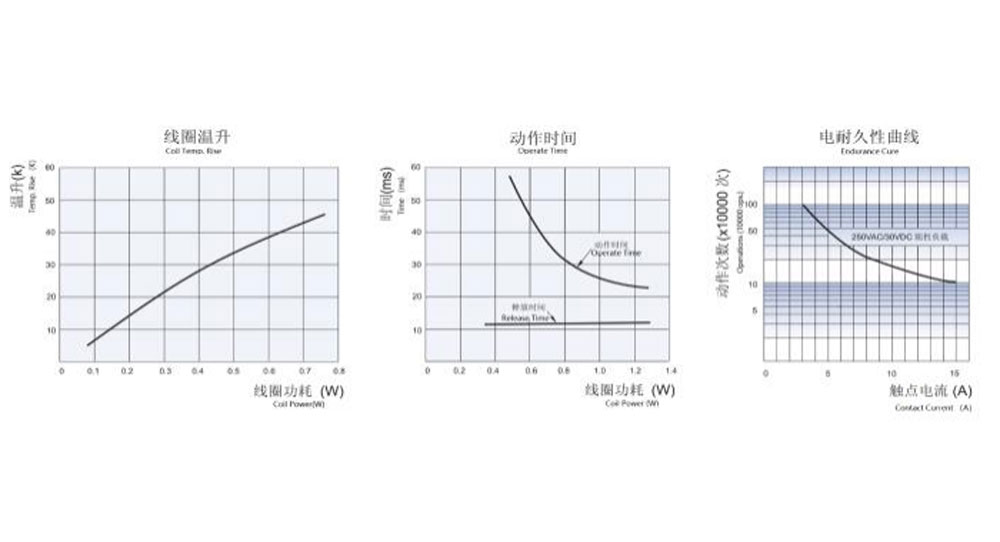

특성 곡선
주문 정보
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CYF3
2: 극 수: 1-1극
3: 연락처 배열: C C에서 ; H A에서 ; B 발신 B
4: 공칭 전압: 3,5,6,9,12,18,24,48VDC
5: 인클로저 색상: T -투명, H-검정색, L-파란색
6: 코일 Pwor: D-0.72W L-0.54W
7: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특별 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
