1. 장점
1. 높은 부하 적응성: 16A 고전류 접점 스위칭 기능을 통해 추가 증폭 회로 없이 중전력 및 고전력 부하를 직접 구동할 수 있습니다.
2. 강력한 환경 적응성: 고전압 저항은 복잡한 전력망 환경의 전압 변동을 처리하여 고장 위험을 줄입니다.
3. 높은 다양성: 넓은 코일 전압 범위와 표준 PCB 포장은 다양한 산업 장비 설계와의 호환성을 보장하여 제품 재사용성을 높입니다.

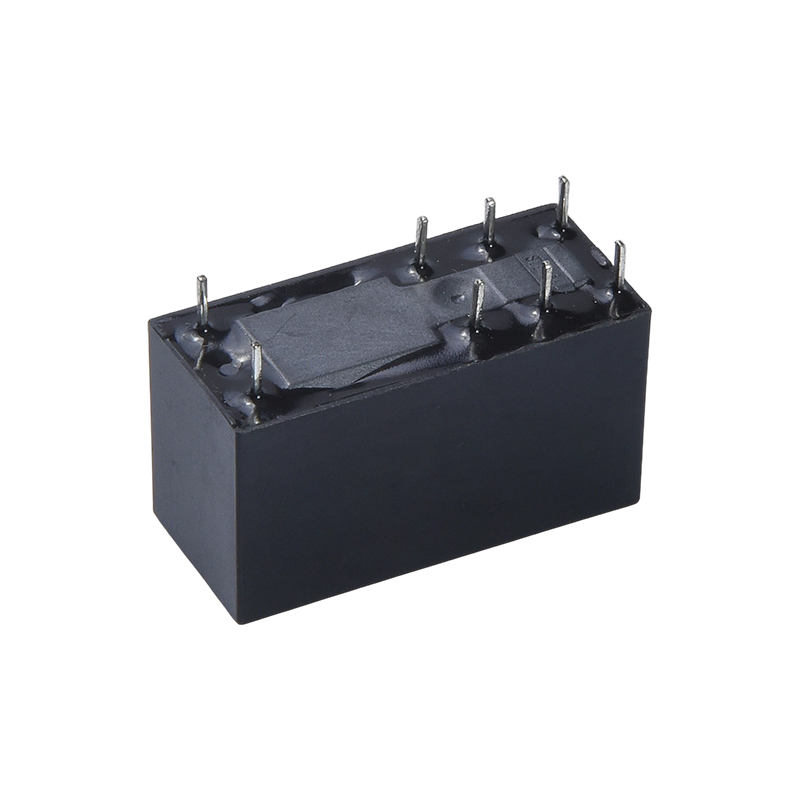

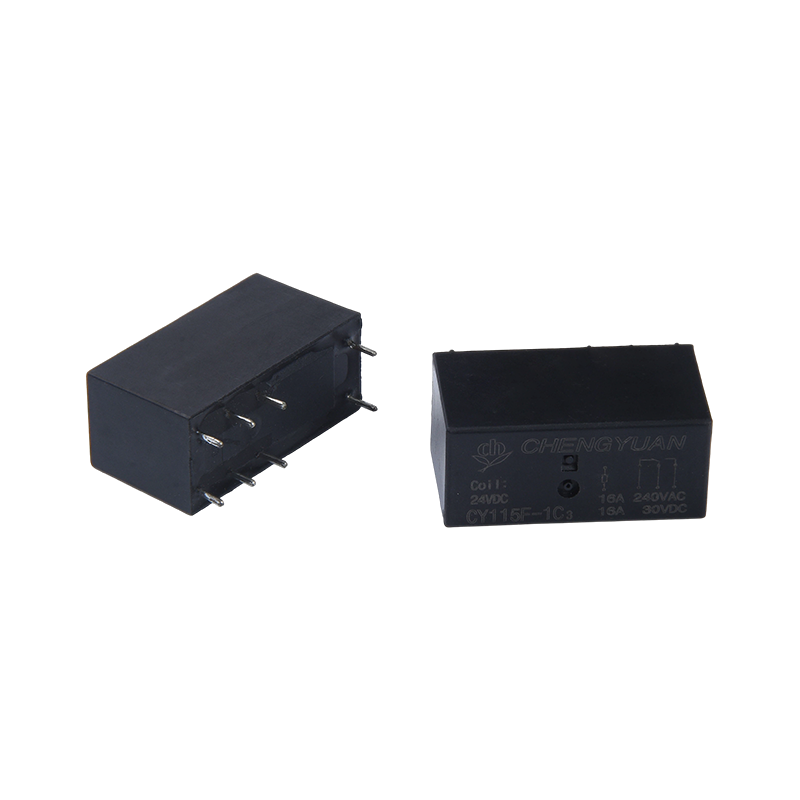

II. 제품 구조 및 설치 특징
1. 패키징 사양: 합리적인 핀 레이아웃의 8-PIN PCB 패키지를 사용하여 자동 용접 및 대량 조립을 용이하게 합니다.
2. 컴팩트한 디자인 : 컴팩트한 사이즈로 내부 장비의 조밀한 설치 요구를 충족시켜 PCB 보드 공간을 절약하고 제품의 소형화에 기여합니다.
3. 구조 유형: SPDT(Single-Pole Double-Throw) 구조는 다양한 회로 스위칭 요구에 맞게 명확한 스위칭 논리를 제공합니다.
III. 적용 가능한 애플리케이션 시나리오
1. 산업 제어: 산업 자동화 장비의 모터 제어, 접촉기 구동 및 회로 스위칭에 적합합니다.
2. 가전제품: 에어컨, 세탁기, 냉장고 등 고전력 가전제품의 전력 제어 및 부하 전환에 적합합니다.
3. 보안 및 전원 장비: 보안 모니터링 시스템, UPS 전원 공급 장치 및 인버터 회로 변환의 스위치 제어에 적용 가능합니다.
4. 자동차 전자 장치: 자동차 보조 전기 장치의 부하 제어에 사용할 수 있습니다(해당 전압 사양 일치 필요).
연락처 데이터
| 유형 | CY115F |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격 부하(저항 부하) | 16A 250VAC |
| 최대. 스위칭 전류 | 16A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전원 | 4432VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 사이: 1분 동안 1000VAC, 50/60Hz |
| 코일과 접점 사이: 1분 동안 5000VAC, 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 100G |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃( 결로 현상이 없을 것) |
| 무게 | 대략. 13.5g |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 포워 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 80.00 | 62.5 | 약 0.4W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

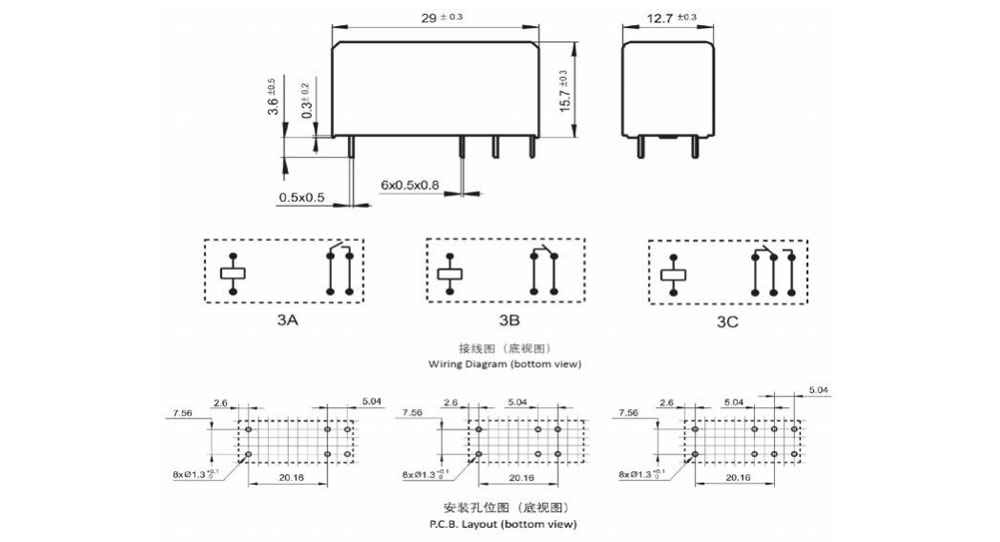

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

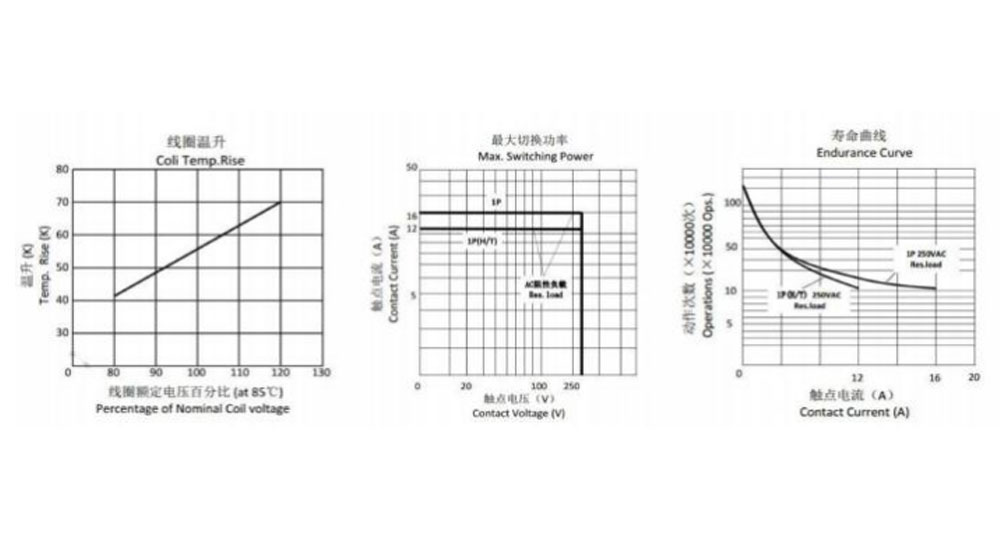

특성 곡선
주문 정보
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CY115F
2: 극 수: 1-1극
3: 연락처 배치: A-Form A ; B-양식 B ; C-양식 C
4: 공칭 전압: 5,6,9,12,18,24,48VDC
5: 인클로저 색상: B-검정색
6: 코일 Pwor: D-0.4W
7: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭 릴레이는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 청소 또는 표면 처리를 권장하지 않습니다.
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 애플리케이션에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 사용 전 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
