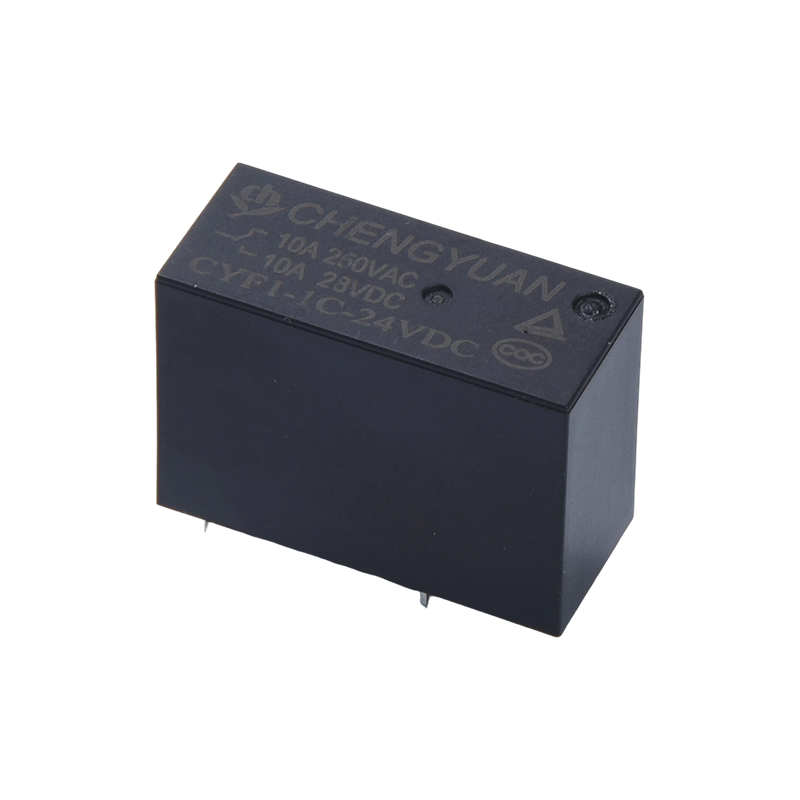

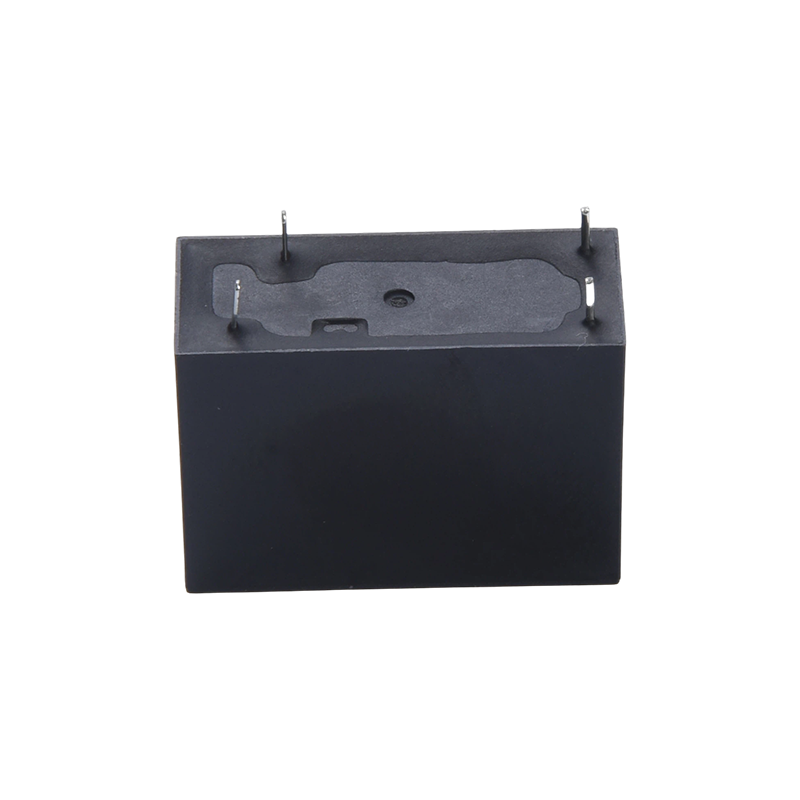

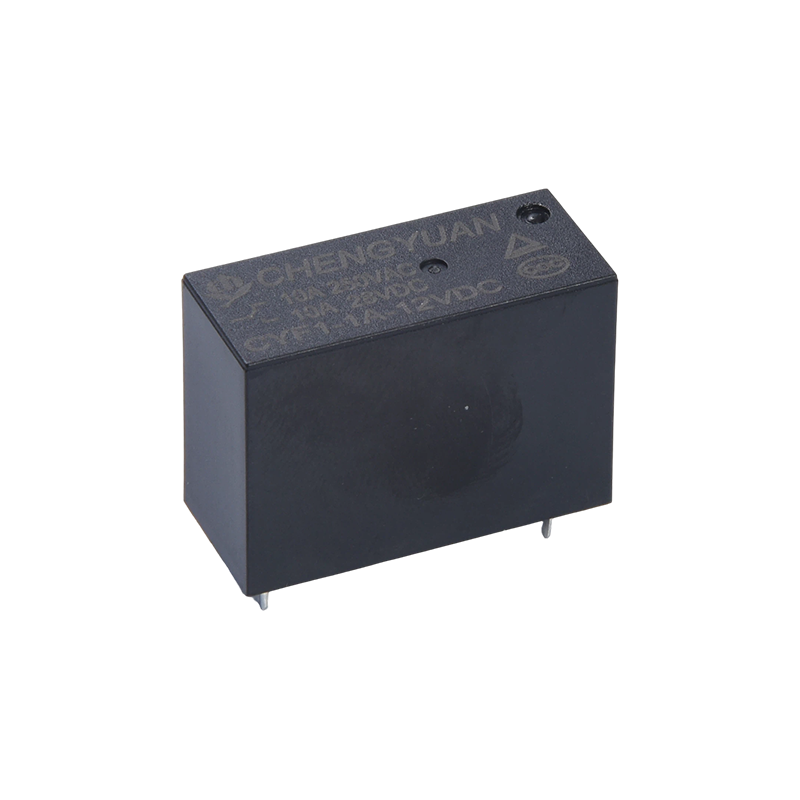

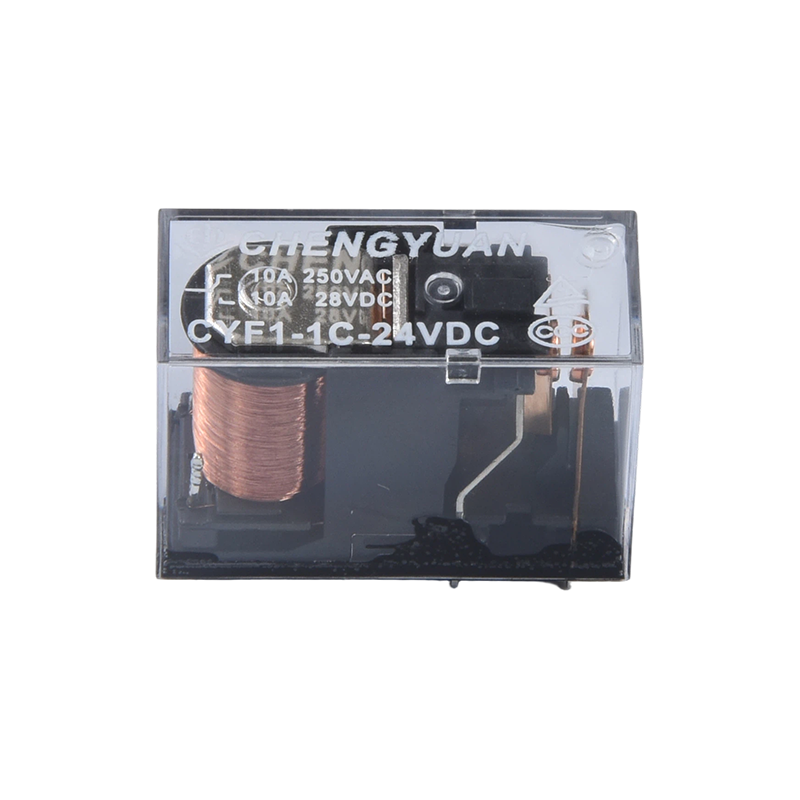

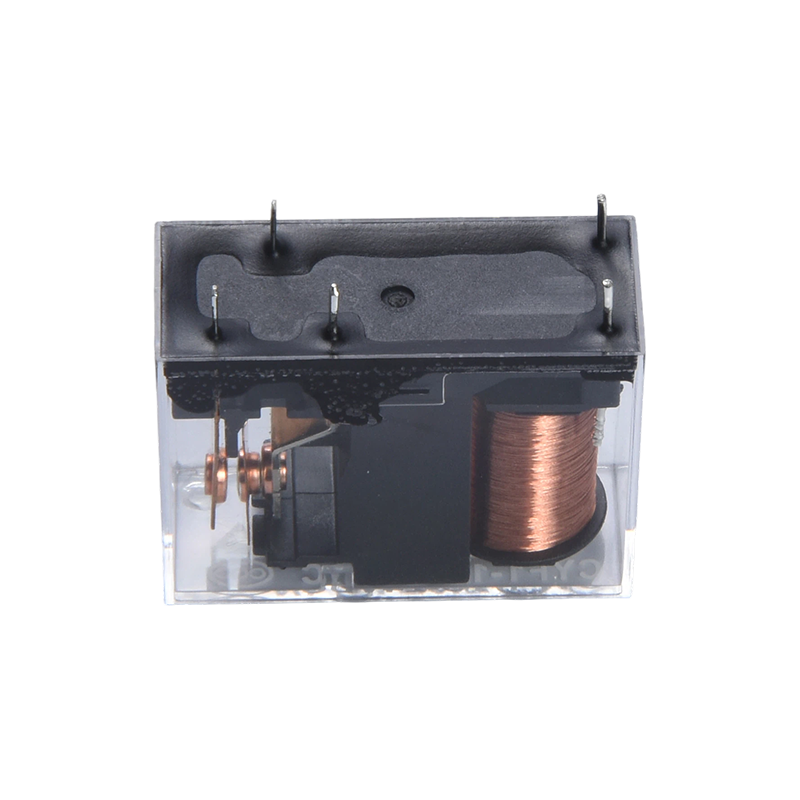

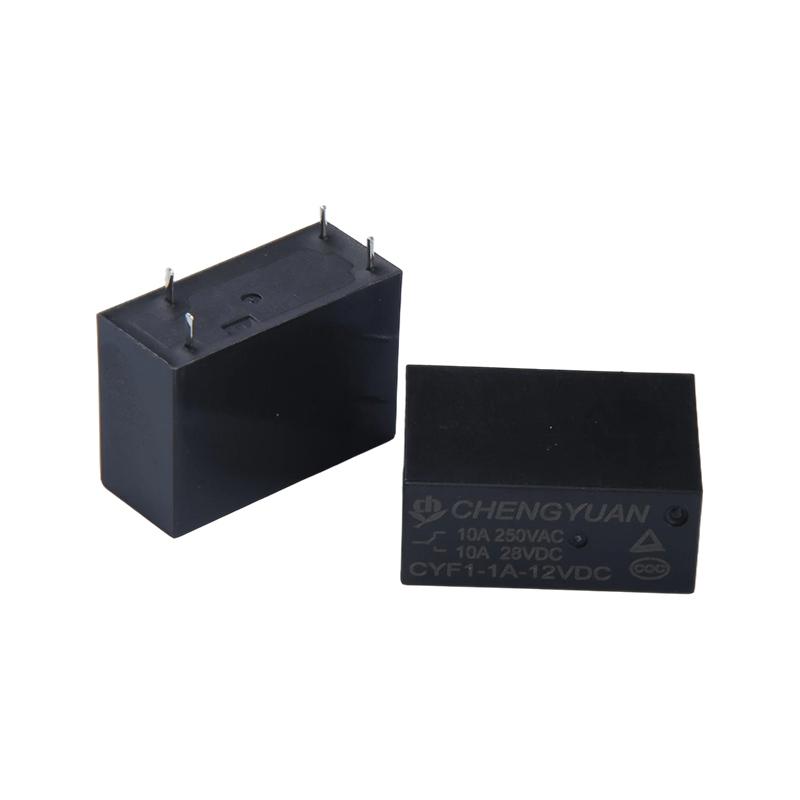

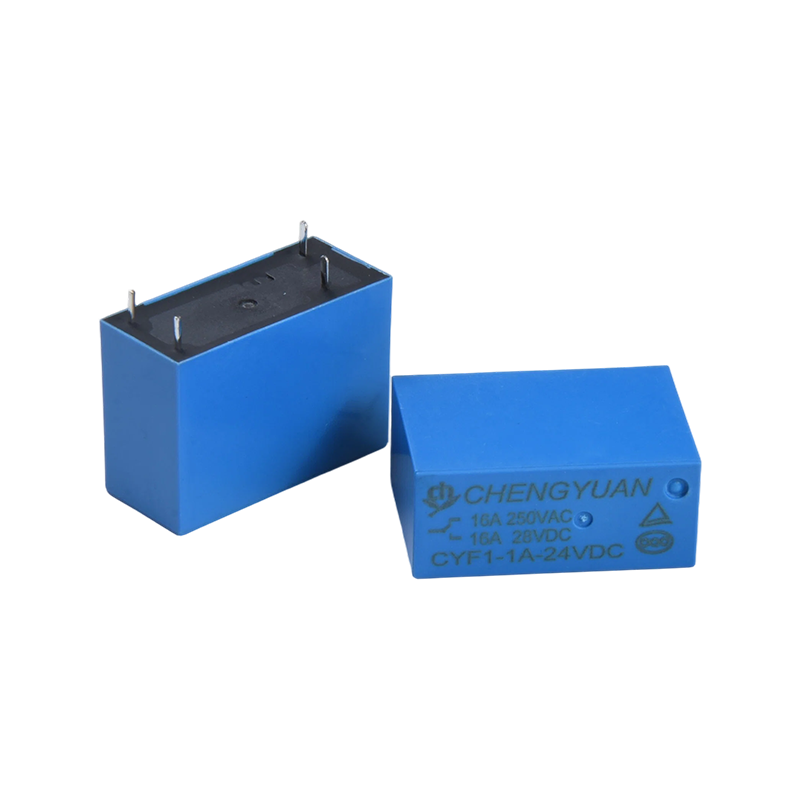

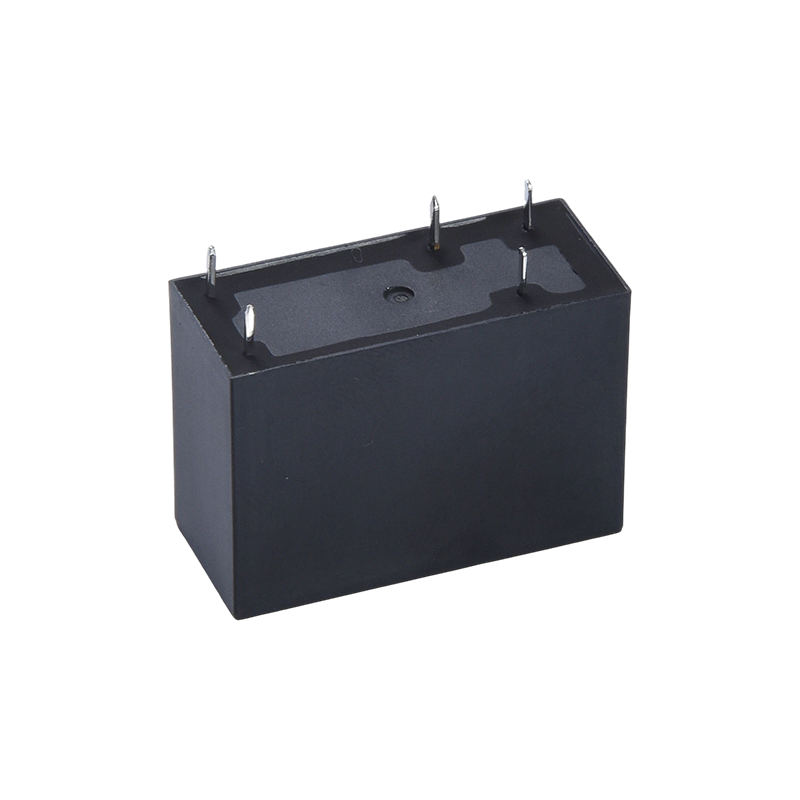

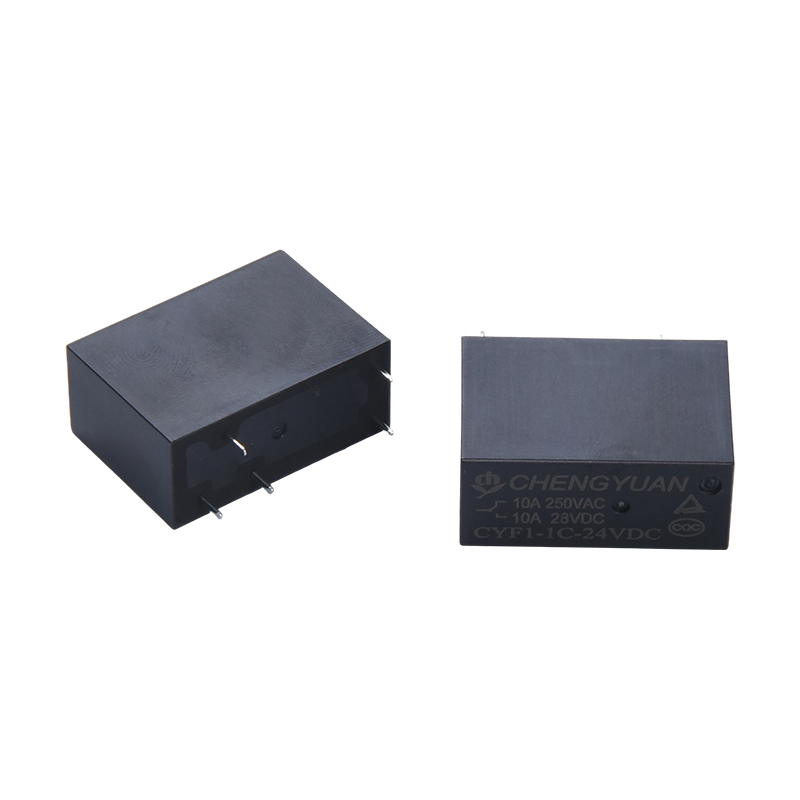

특징:
• 초고내압 성능: 최대 5000V까지 견딜 수 있어 탁월한 절연 성능을 제공하고 회로 파손 위험을 줄이고 장비 작동 안전성을 향상시킵니다.
• 유연한 코일 전압: 3VDC~48VDC의 넓은 코일 전압 범위를 지원하여 추가 전압 변환 부품 없이도 다양한 제어 회로 전압 사양과 직접 일치합니다.
• 컴팩트한 구조 설계: 작은 크기로 고밀도 PCB 실장 시나리오에 적합하며 내부 장비 공간을 절약하고 회로 레이아웃 유연성을 향상시킵니다.
• 고부하 스위칭 용량: 정격 부하가 10A 250VAC/28VDC 및 16A 250VAC/28VDC인 최대 17A의 접점 스위칭 용량으로 중전력 및 고전력 회로 스위칭 요구 사항에 적합합니다.
• 이중 권위 있는 인증: TUV 및 CQC의 인증을 받아 국제 및 국내 안전 표준을 준수하고 여러 시장에서 최종 제품 애플리케이션의 요구 사항을 충족합니다.
• 편리한 PCB 조립: 5핀 구조를 사용하여 인쇄회로기판에 납땜 및 고정이 용이하여 조립 효율성이 높고 자동화 생산 공정과의 호환성이 높습니다.
• 안정적인 스위칭 성능: SPST(단극 단투) 접점 형식을 사용하여 명확한 스위칭 논리와 안정적인 접촉 저항을 제공하여 회로 켜기/끄기 스위칭의 신뢰성을 보장합니다.
적용 가능한 시나리오:
• 가전제품 : 전기히터, 인덕션 조리기 등 고출력 소형 가전제품의 전원 ON/OFF 제어, 주방용품 자동 제어.
• 산업 제어: 산업 자동화 장비, 소형 PLC 제어 모듈 및 모터 제어 회로를 위한 신호 전환 및 전원 제어. • 스마트 전력 장비: 고전압 및 고부하 수요 시나리오에 적합한 스마트 배전함, 배전 모듈 및 충전 파일 보조 제어 회로.
• 보안 장비: 출입 통제 시스템의 보안 모니터링 및 회선 전환을 위한 전원 공급 장치로 안정적인 성능을 바탕으로 장비의 지속적인 작동을 보장합니다.
연락처 데이터
| 유형 | CYF1 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| 최대. 스위칭 전류 | 12A | 17A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전원 | 3324VA | 4709VAC |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 사이: 1분 동안 1000VAC, 50/60Hz |
| 코일과 접점 사이: 1분 동안 5000VAC, 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주위온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 14g |
코일 데이터(20℃ 기준)
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | (최대) 작동 전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 240 | 12.5 | 약 0.72W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | 약 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
위에 표시된 데이터는 초기 값입니다. 코일 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 가하지 마세요.

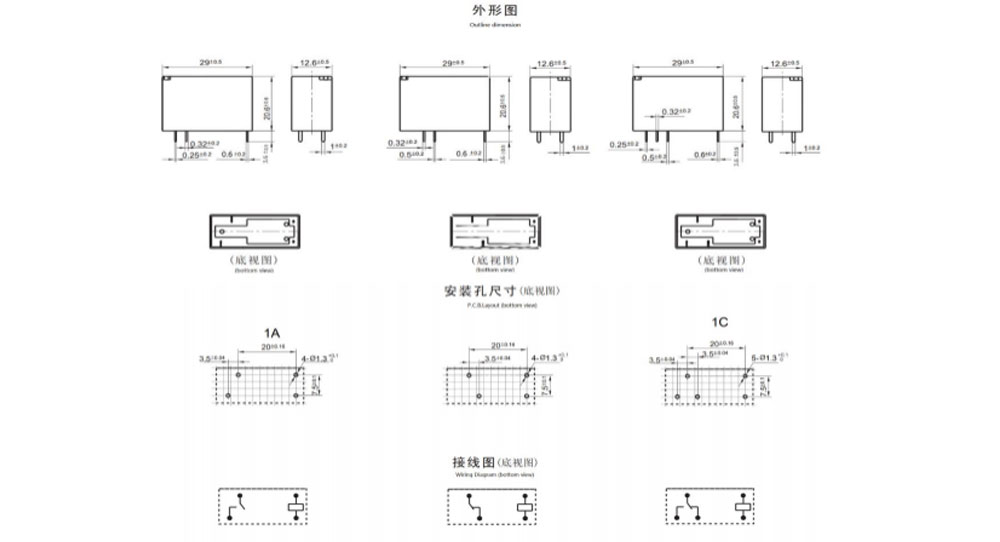

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

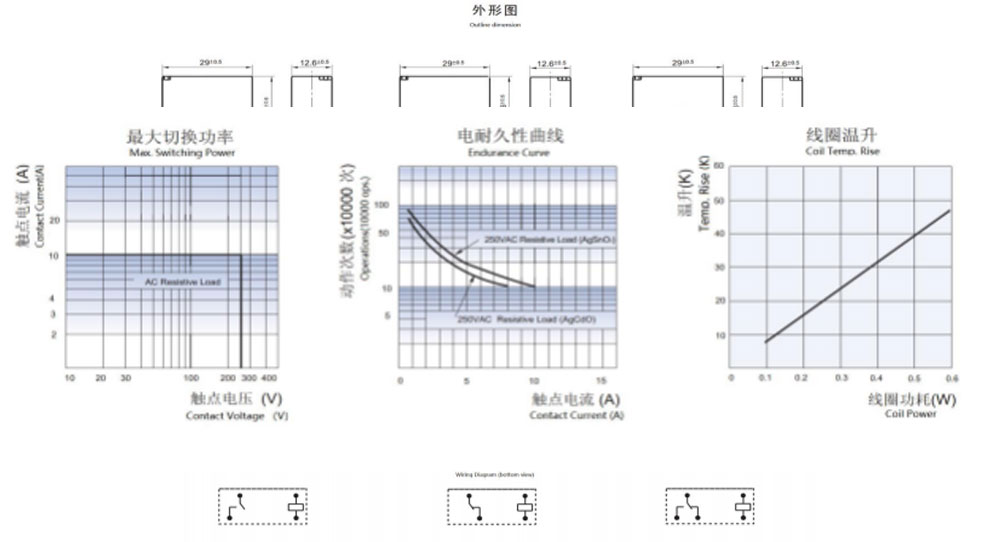

특성 곡선
주문 정보
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: 유형:CYF1
2: H 있음: 고접촉 부하, 16A H 없음: 표준 부하, 10A
3: 극 수: 1-1Pole
4: 연락처 배열: C Fom C ; H A에서 ; B 보낸 사람 B
5: 공칭 전압: 3,5,6,9, 12, 18,24,48VDC

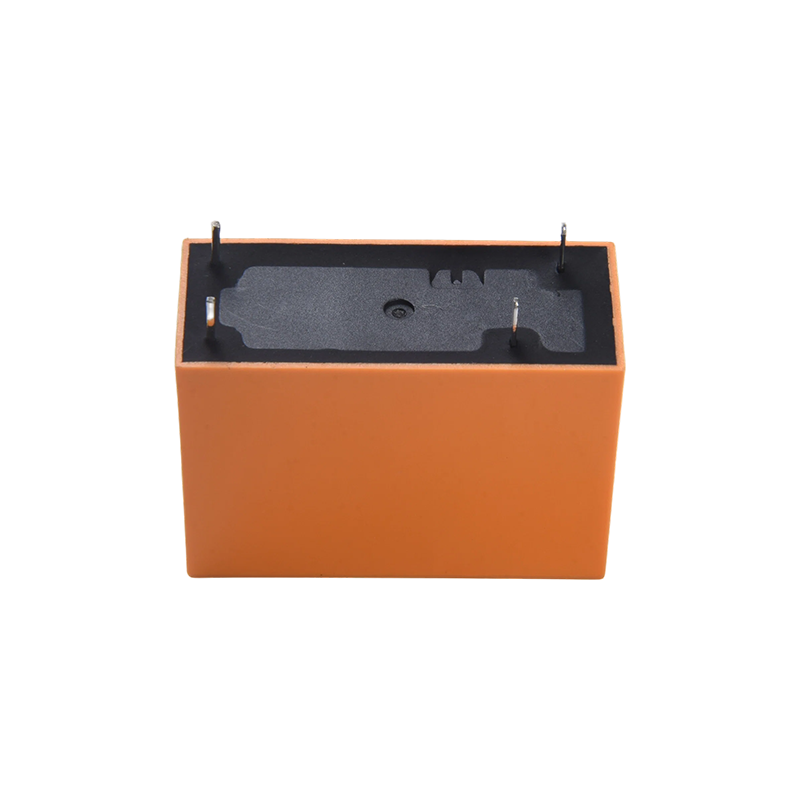

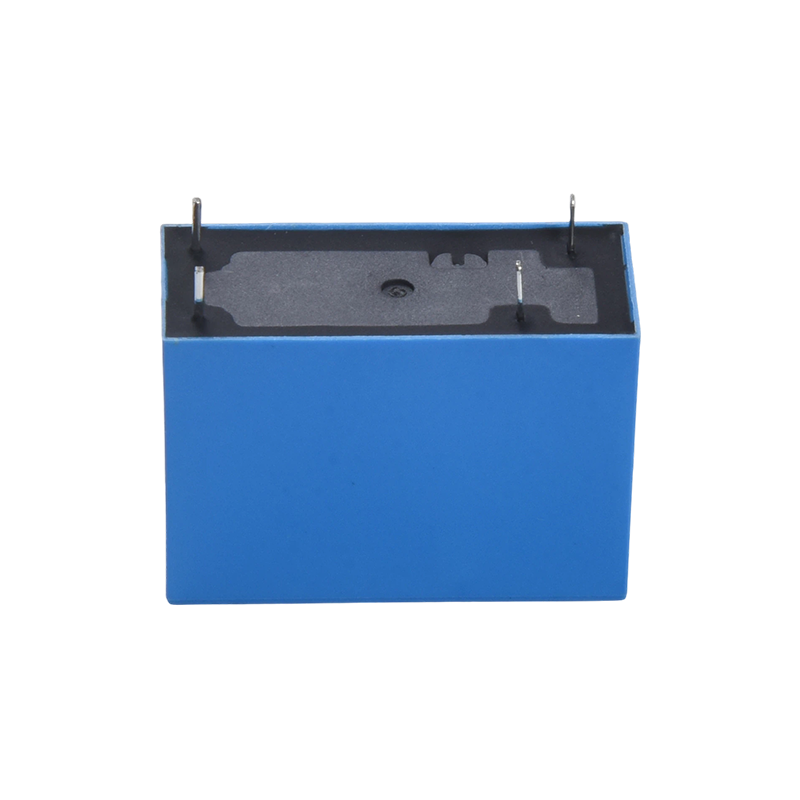

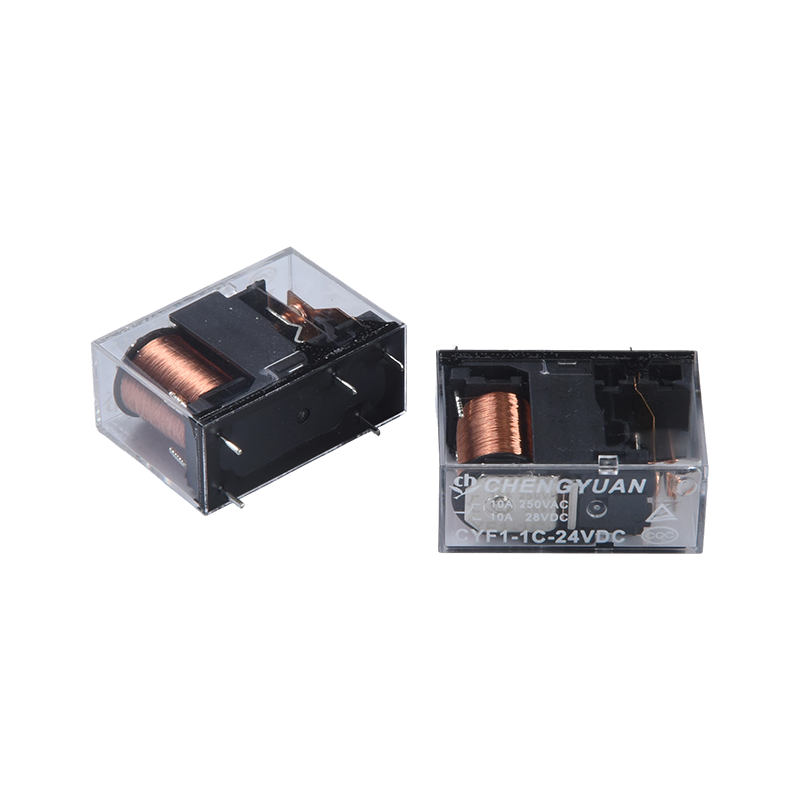

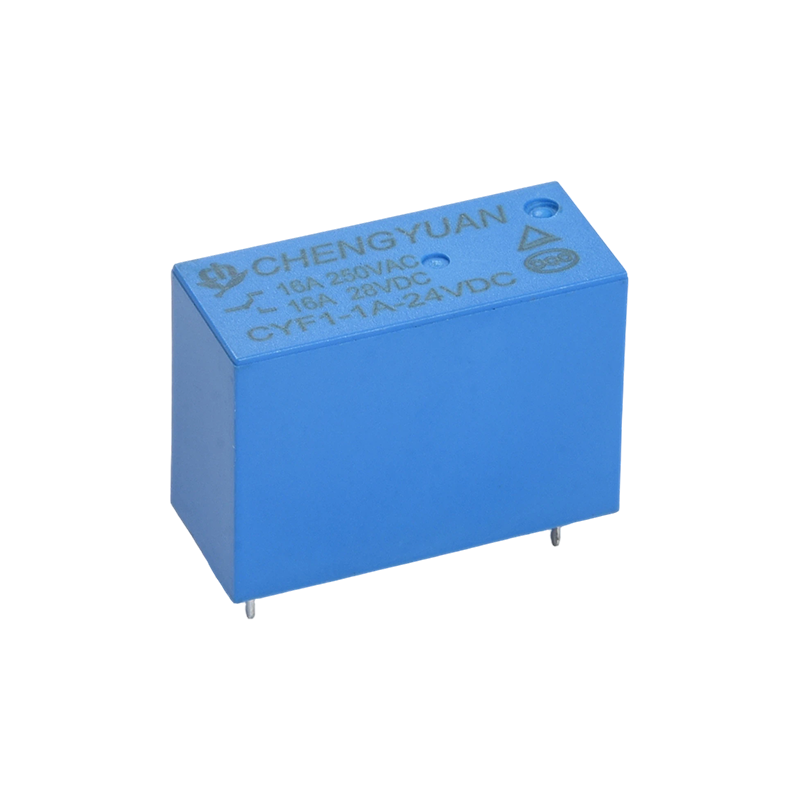

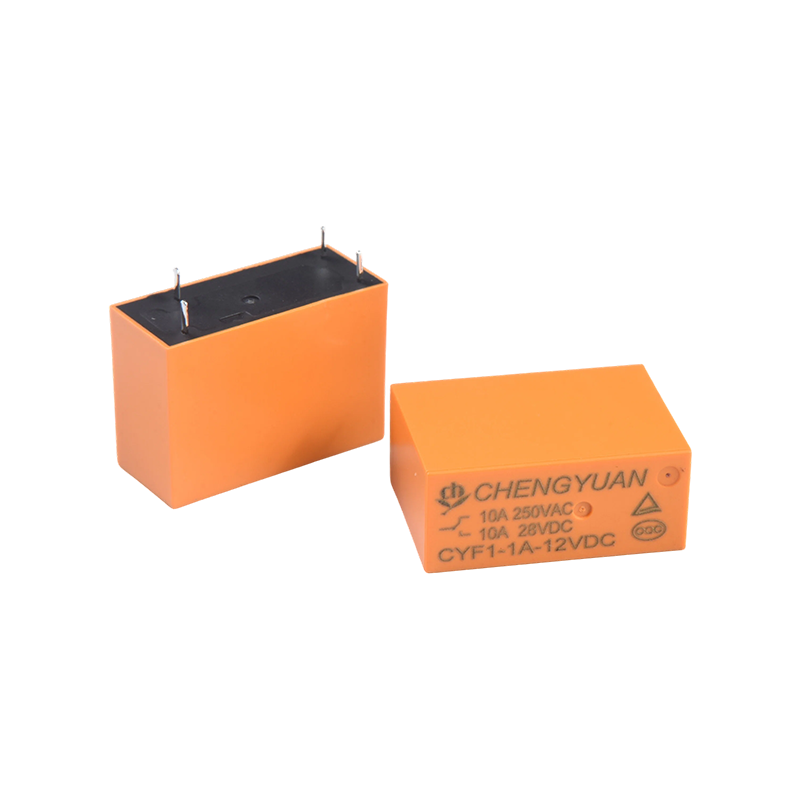

6: 인클로저 색상: T -투명, H-검정색, L-파란색
7: 코일 전력: D-0.72W L-0.54W
8: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
9: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특별 요구 사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
