고전력 접촉기는 일반 계전기가 더 이상 부하를 흡수할 수 없을 때 중요해지기 시작합니다. 실제로 많은 접촉기는 15A 이상에서 시작하며 산업용 모델은 수백 또는 수천 암페어로 전환할 수 있습니다. 모터, 배터리 시스템, 히터 뱅크 또는 배전 패널용으로 하나를 선택하는 경우 현재 정격에서 결정이 중단되는 경우가 거의 없습니다. 또한 돌입 전류, 듀티 사이클, 전압 유형, 아크 제어, 코일 드라이브 및 장치가 작동하는 환경에 따라 달라집니다.
부하가 크고 개폐가 빈번하며 접점 개방 시 아크 에너지가 큰 경우 접촉기를 선택하십시오. 부하가 적당하고, 패키지가 작고, 스위칭 임무가 더 가벼운 경우에는 고전류 릴레이 또는 소형 모듈을 선택하십시오. 경계는 고정되어 있지 않습니다. 30A 계전기는 부하가 저항성 히터가 아닌 모터이기 때문에 한 캐비닛에서는 잘 작동하지만 다른 캐비닛에서는 일찍 실패할 수 있습니다.
부하가 걸린 상태에서 고전력 접촉기가 수행하는 작업
접촉기 내부에는 코일, 자기 코어 및 전기자, 주 접점, 아크 억제 시스템 등 4가지 기능 그룹이 있습니다. 저전력 제어 신호는 코일에 전원을 공급합니다. 자기력이 뼈대를 당기고 주 접점을 닫습니다. 코일의 전원이 차단되면 스프링이 전기자를 반환하고 접점을 엽니다. 상시 개방형 접촉기에서는 코일에 전원이 공급될 때까지 주 회로가 꺼져 있습니다. 이러한 배열을 통해 PLC 출력, 온도 조절 장치 또는 파일럿 장치가 훨씬 더 큰 회로를 안전하게 제어할 수 있습니다.
주요 설계 과제는 접점을 닫지 않는 것입니다. 그것들을 여는 것입니다. 부하가 걸린 상태에서 접점이 분리되면 전류는 금속을 부식시키고 온도를 높이며 차단을 지연시키는 아크를 유지할 수 있습니다. 따라서 접촉기는 아크 슈트, 자기 블로우아웃 코일, 스플리터 플레이트, 진공 챔버 또는 가스 충전 챔버를 추가합니다. 올바른 방법은 전류, 전압, 공급 장치가 AC인지 DC인지에 따라 다릅니다.
또한 접촉기는 의무 기대치에 있어서 릴레이와 다릅니다. 접촉기는 연간 수천 번 모터를 시동할 수 있으므로 스프링 힘, 접촉 재료 및 단자 온도 상승이 중요합니다. 고전류 릴레이는 신호 릴레이와 접촉기 사이에 위치합니다.
여전히 더 높은 전류가 필요한 소형 설계의 경우 고전류 계전기가 실용적인 대안이 될 수 있습니다. CY T90 시리즈는 30A 및 40A 버전으로 제공되는 고전류 SPDT 계전기입니다.
CYT90 고전류 SPDT 전력 계전기 공간이 부족한 곳에서 부하를 전환하기 위한 소형 고전류 SPDT 계전기; IEC 접촉기 정격과 아크 동작을 비교하기 전에 유용합니다. 제품보기 → 중요한 등급 및 활용 카테고리
데이터시트 전류가 충분하지 않습니다. 저항 부하에 대한 정격 40A의 접촉기는 모터 정격이 훨씬 낮을 수 있습니다. IEC 활용 범주는 이러한 차이점을 설명합니다. AC-1은 비유도성 또는 약간의 유도성 부하를 포괄합니다. AC-3은 접촉기가 고정된 회전자 전류에서 닫히고 정격 전류에서 열리는 농형 모터를 포함합니다. AC-4는 접촉기가 고전류에서 열리고 심각한 아크에 직면하는 인칭 및 플러그 작업을 다룹니다. DC 아크는 영점 교차점에서 자가소화되지 않기 때문에 DC 범주도 마찬가지로 까다롭습니다.
아래 표를 사용하여 접촉기와 고전류 계전기가 일반적으로 적용되는 방식을 비교하십시오. 값은 일반적인 지침이며 제조업체 데이터시트 및 해당 표준을 대체하지 않습니다.
부하 전환 결정을 위해 고전력 접촉기와 고전류 계전기를 비교하는 표입니다. | 특징 | 고전력 접촉기 | 고전류 릴레이 |
| 일반적인 전류 | 종종 15A 이상, 최대 수천 암페어 | 일반적으로 10A ~ 40A, 일부는 더 높음 |
| 주요 디자인 초점 | 모터 시동, 높은 차단 용량, 아크 제어 | 컴팩트한 스위칭, 절연, PCB 또는 패널 통합 |
| 아크 제어 | 아크 슈트, 분출, 진공 또는 가스실 | 더 작은 아크 억제, 접점 간격 및 재료 |
| 듀티 사이클 | 빈번한 스위칭 및 모터 부하 | 적당한 스위칭, 저항성 또는 가벼운 유도성 부하 |
| 코일 드라이브 | 더 높은 코일 전력, 전용 제어 회로 | 종종 전자 장치에 의해 구동되는 낮은 코일 전력 |
| 장착 | 패널, DIN 레일, 부스바 | PCB, 플러그인, DIN 레일 모듈 |
| 최적의 핏 | 모터, 배터리 시스템, 배전 | 제어 회로, 소형 부하, 릴레이 모듈 |
기타 등급에는 코일 전압, 절연 전압, 투입 및 차단 용량, 기계적 수명, 전기적 수명, 단자 유형 및 장착이 포함됩니다. 전류는 맞지만 코일 전압이 잘못된 접촉기는 안정적으로 작동하지 않습니다.
필요한 정격이 여전히 계전기 범위에 있는 경우 CY T91과 같은 30A ~ 40A SPDT 계전기는 더 작은 패키지로 고전류 스위칭을 제공할 수 있습니다.

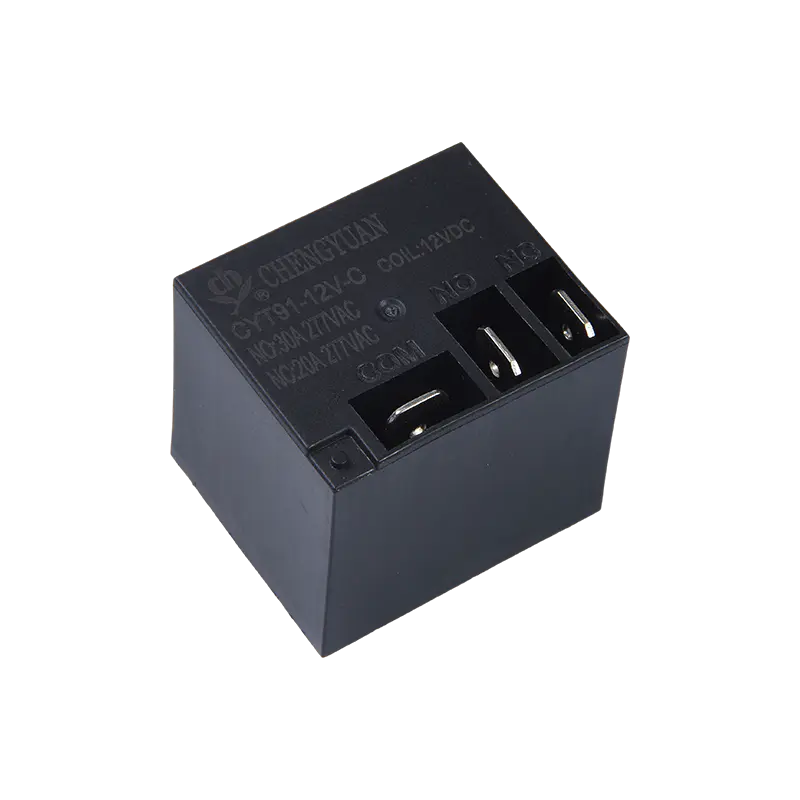

CYT91/T91 고전류 SPDT 전력 계전기 좁은 공간에서 고전류 스위칭을 위한 소형 30A SPDT 전력 계전기; AC 또는 DC 접촉기 아크 동작을 고려하기 전에 릴레이 대안을 선택하십시오. 제품보기 → AC 및 DC 스위칭은 서로 바꿔 사용할 수 없습니다.
AC 접촉기는 자연 전류 0의 이점을 누리므로 아크가 꺼질 가능성이 있습니다. DC 접촉기는 빠르게 늘어나고, 냉각되고, 분할되어야 하는 연속 아크에 직면합니다. 그렇지 않으면 접촉 간격이 전체 전압을 견뎌야 합니다. 이것이 바로 DC 접촉기가 동일한 정격 전류를 갖는 AC 장치보다 접점 구조, 자기 파열 및 더 큰 물리적 크기를 갖는 경우가 많은 이유입니다.
고전압 DC 애플리케이션에서는 이러한 차이가 더욱 분명해집니다. 배터리 팩, 태양 전지판, 충전 시스템은 메인 스위치가 열린 후에도 위험한 에너지를 전달할 수 있습니다. 접촉기는 회로를 안전하게 차단하고 부하를 절연하며 용접에 저항해야 합니다. 공칭전압뿐만 아니라 실제 시상수, 단락전류, 최대전압 등을 검증합니다.
AC 코일과 DC 코일도 다릅니다. 코일을 제어 전원에 맞추고 픽업, 드롭아웃 및 유지 전류를 확인합니다.
고전력 접촉기 프로젝트 선택 체크리스트
- 하중을 정의합니다. 저항성, 유도성, 용량성, 모터, 변압기 또는 배터리 부하를 식별합니다. 정상 전류와 돌입 전류에 유의하십시오.
- 스위칭 전압을 확인하십시오. 공칭, 최대 및 과도 전압을 기록합니다. 별도의 AC 및 DC 요구 사항.
- 활용 카테고리를 선택하세요. AC-1, AC-3, AC-4, DC-1 또는 실제 의무에 맞는 카테고리를 사용하십시오.
- 코일을 일치시킵니다. 코일 전압, AC 또는 DC, 픽업, 드롭아웃 및 유지 전류를 확인합니다.
- 듀티 사이클을 확인하세요. 시간당 작동 및 예상 전기 수명을 추정합니다. 모터 조깅은 수명을 빠르게 단축시킬 수 있습니다.
- 아크 억제 및 단자를 검토합니다. 아크 챔버, 파열 방향, 단자 토크, 버스바 또는 PCB 레이아웃을 확인하십시오.
- 환경 및 표준을 검증합니다. 주변 온도, 습도, 진동, 오염도, 필수 인증 등을 확인하세요.
- 프로토타입을 테스트합니다. 생산 출시 전에 최악의 전압 및 전류에서 개폐 테스트를 수행합니다.
패널 빌더의 경우 레일 장착형 모듈을 사용하면 배선 및 교체가 단순화됩니다. MCYF3 14F 레일 릴레이 모듈과 같은 16A 접점이 있는 DIN 레일 릴레이 모듈은 전체 컨택터가 너무 큰 소형 산업 제어 작업을 처리할 수 있습니다.
MCYF3 14F DIN 레일 릴레이 모듈 중앙 집중식 산업 제어를 위한 모듈형 16A 레일 장착형 릴레이 모듈로, 전체 접촉기가 너무 큰 경우 배선 및 교체를 단순화합니다. 제품보기 → 애플리케이션 및 통합 포인트
고전력 접촉기는 저전력 신호가 고에너지 회로를 제어해야 하는 모든 곳에 나타납니다. 일반적인 예는 다음과 같습니다.
- 접촉기가 시동 전류를 처리하는 모터 시동기 및 펌프 제어 패널.
- 잦은 사이클링 및 유도 부하에 견고한 접촉이 요구되는 HVAC 압축기 및 팬.
- 절연 및 아크 억제가 안전에 중요한 배터리 에너지 저장 및 DC 분배.
- 고전압 DC를 안정적으로 전환해야 하는 태양광 인버터 및 충전 장비.
- 저항 부하가 여전히 큰 전류 용량을 요구할 수 있는 산업용 난방 및 조명 은행.
통합은 접촉기 자체만큼 중요합니다. 인클로저 크기는 열 상승에 영향을 미칩니다. 배선 길이는 전압 강하 및 서지에 영향을 미칩니다. 코일 억제는 PLC 출력 손상을 방지할 수 있습니다. 코일 유형에 맞게 RC 스너버, 플라이백 다이오드 또는 배리스터를 사용하십시오.
일반적인 조달 위험과 이를 줄이는 방법
가장 흔한 실수는 헤드라인 현재 등급만 비교하는 것입니다. 40A 계전기와 40A 접촉기는 사양 라인에서 유사해 보일 수 있지만 차단 용량, 듀티 사이클 및 열 동작은 매우 다를 수 있습니다. 또 다른 위험은 AC 정격 접촉기가 DC에서 작동한다고 가정하는 것입니다. 일반적으로 적어도 안전하지 않거나 오랫동안 그렇지는 않습니다.
조달팀은 데이터시트 개정, 코일 전압, 접점 배열, 단자 방향 및 인증 문서도 확인해야 합니다. 애플리케이션에 안전 기능이 포함된 경우 검증을 위한 테스트 데이터와 샘플을 요청하십시오.
맞춤형 또는 중간 규모 프로젝트의 경우 계전기 제조업체와 직접 협력하면 선택 루프를 단축할 수 있습니다. 이 사이트를 운영하는 회사는 1996년부터 릴레이 및 산업용 제어 모듈을 제조해 왔으며 사용 가능한 제품에 대한 부하, 코일 및 장착 요구 사항을 검토할 수 있습니다. 다음을 검토할 수 있습니다. 회사 배경 또는 견적을 위한 신청서 세부정보 보내기 .
장치를 실제 부하에 일치시키기
카탈로그 페이지가 아닌 로드부터 시작하세요. 전류, 전압, 돌입, 듀티 사이클, 환경 및 필요한 수명을 정의합니다. 그런 다음 고전력 접촉기, 고전류 계전기 또는 DIN 레일 모듈이 적절한 스위칭 수준인지 결정하십시오. 접촉기는 무거운 부하와 빈번한 작동을 위해 제작되었습니다. 부하가 적당하고 패키지가 컴팩트하게 유지되어야 하는 경우 고전류 계전기 및 모듈이 더 좋습니다.
응용 프로그램이 경계선에 있으면 테스트하십시오. 실온에서 벤치 테스트를 통과한 장치는 60°C의 밀봉된 캐비닛에서 작동하지 않을 수 있습니다. 저항성 부하를 유지하는 접촉기는 모터 시동 시 용접될 수 있습니다. 추가 검증 단계는 일반적으로 현장 오류보다 저렴합니다.
