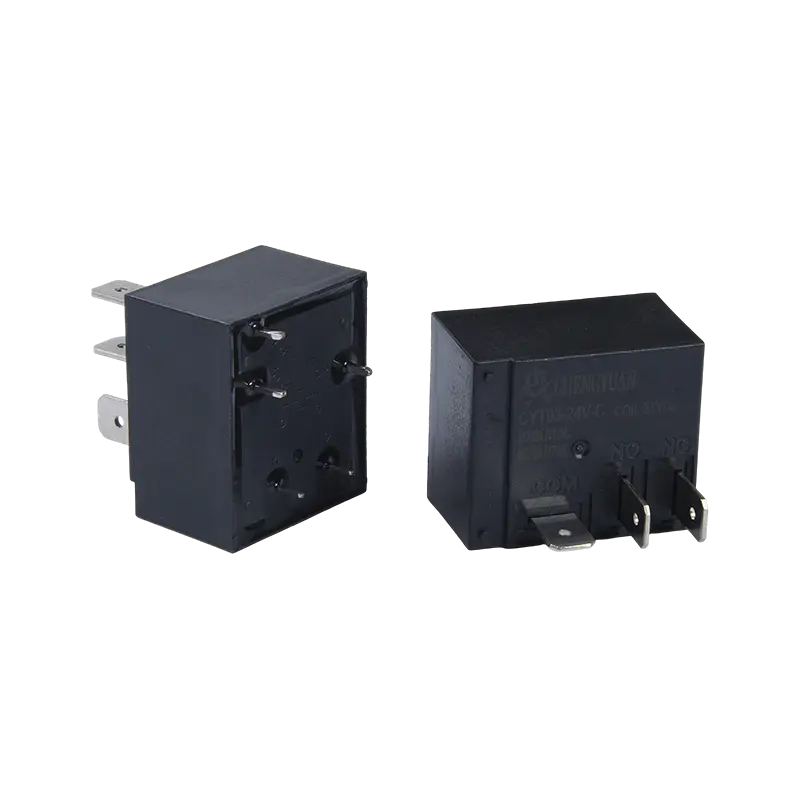

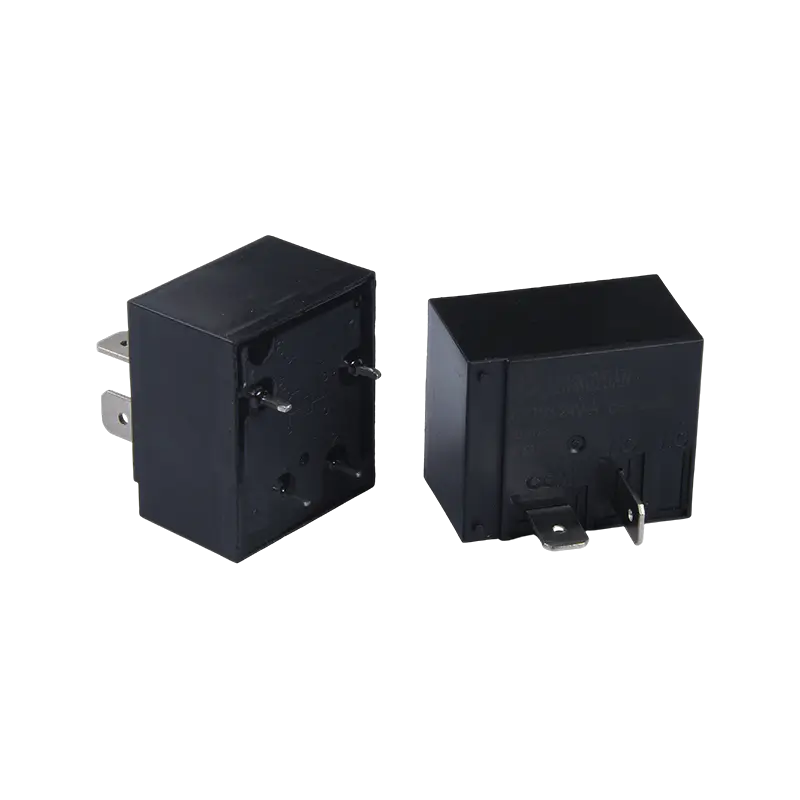

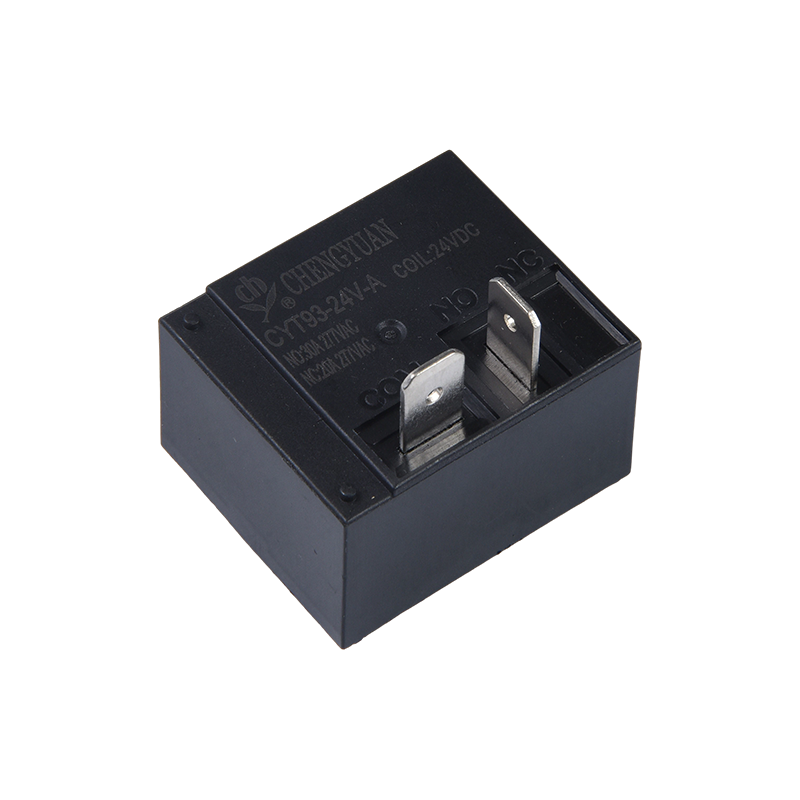

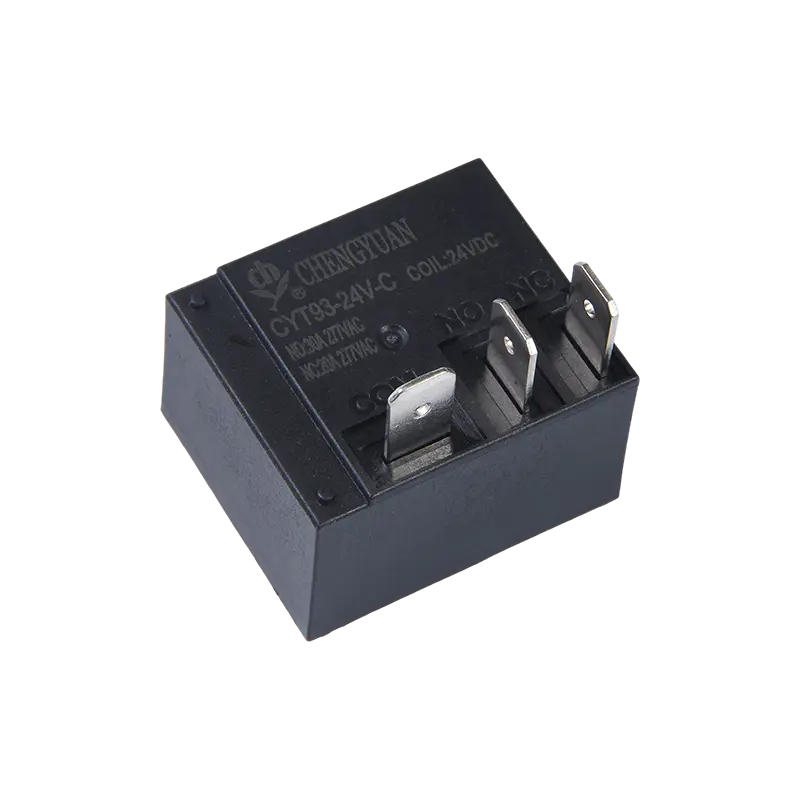

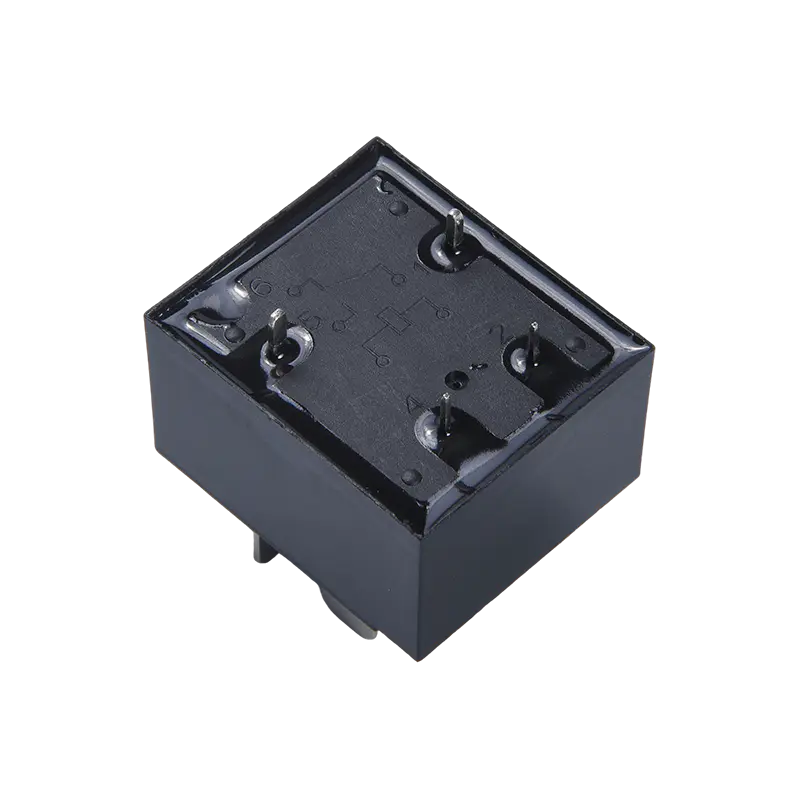

제품 특징:
• 고부하 스위칭 용량: 고전력 장비의 제어 요구 사항을 처리할 수 있는 30A(일부 사양은 최대 40A)의 최대 스위칭 부하를 지원합니다.
• 컴팩트한 디자인: 작은 크기로 공간이 제한된 전기함이나 제어반에 고밀도 설치에 적합합니다.
• 낮은 전력 소비: 코일 전력 소비가 0.9W만큼 낮아 시스템 에너지 소비와 발열을 효과적으로 줄입니다.
• 다중 단자 옵션: 고전류를 처리할 때 우수한 전도성과 접촉 신뢰성을 보장하기 위해 구리 단자 제품을 사용할 수 있습니다.
• 넓은 전압 범위: 코일 전압은 3VDC ~ 48VDC를 포괄하며 다양한 제어 시스템 전압 레벨과 호환됩니다.
일반적인 응용 분야:
• 자동차 전자 장치: 히터, 팬 모터, 조명 시스템 등 자동차의 고전력 부하 제어에 사용됩니다.
• 난방 및 환기 장비: 산업 및 가정용 HVAC 장비, 가열 요소 또는 환기 팬 제어에 적합합니다.
• 가전제품: 전기오븐, 전자레인지 등 고전력 가전제품의 전원 스위치 제어에 사용됩니다.
• 산업용 제어: 고전류 스위칭이 필요한 자동화 장비의 액츄에이터로 사용됩니다.
| 연락처 데이터 |
| 유형 | CYT93 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격 부하(저항 부하) | 20A/30A 250VAC |
| 최대. 스위칭 전류 | 20A/30A |
| 최대. 스위칭 전압 | 250VAC |
| 최대. 스위칭 전원 | 5000VA/7500VA |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 10ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1500VAC, 1분 동안 50/60Hz |
| 코일과 접점간 : 2500VAC, 50/60Hz, 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 100G |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| | 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃( 결로 현상이 없을 것) |
| 무게 | 약 28g |
코일 데이터(20℃ 기준)
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 180 | 27 | 약 0.9W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

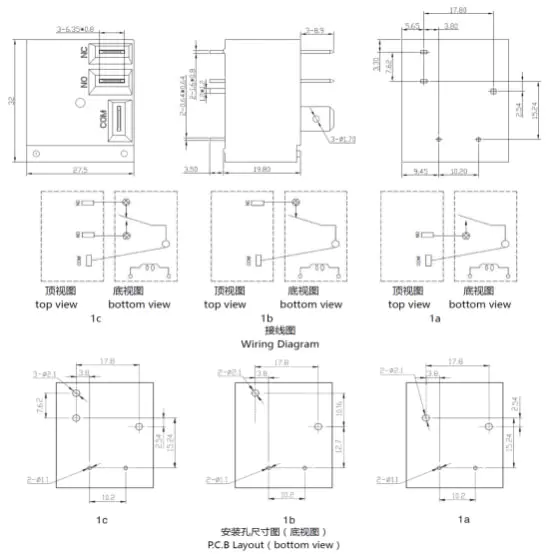

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

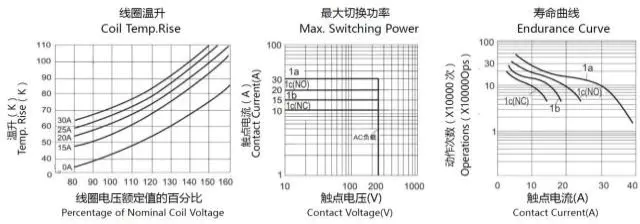

특성 곡선
주문 정보
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CYT93
2: 극 수: 1-1극
3: 연락처 배열: : A 양식 A ; B 양식 B ; C 양식 C
4: 공칭 전압: 5,6,9,12,15,18,24,48VDC
5: 인클로저 색상: H-Black
6: 코일 Pwor: D-0.9W
7: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
