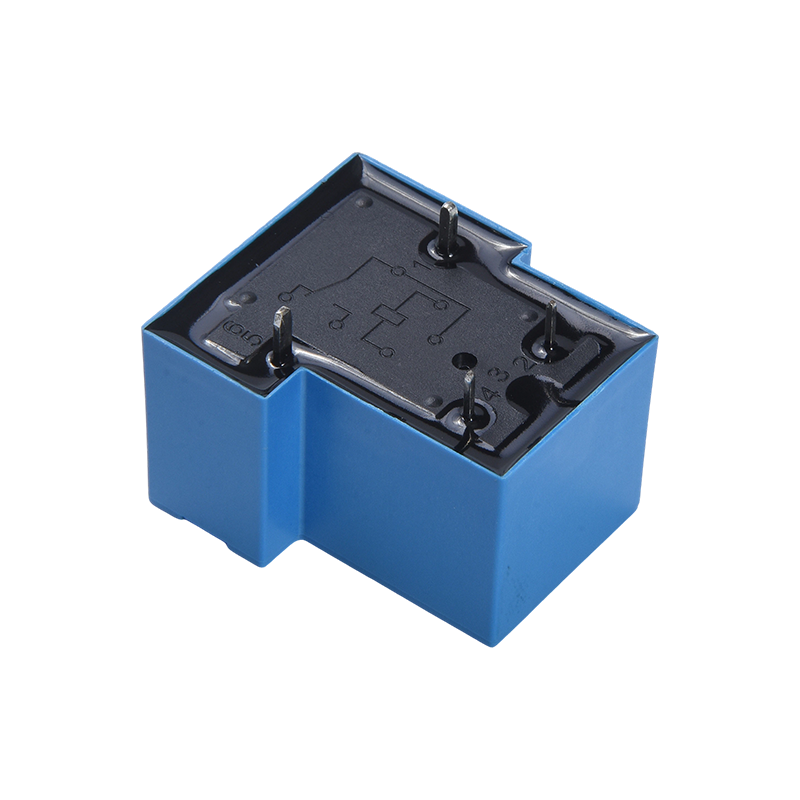

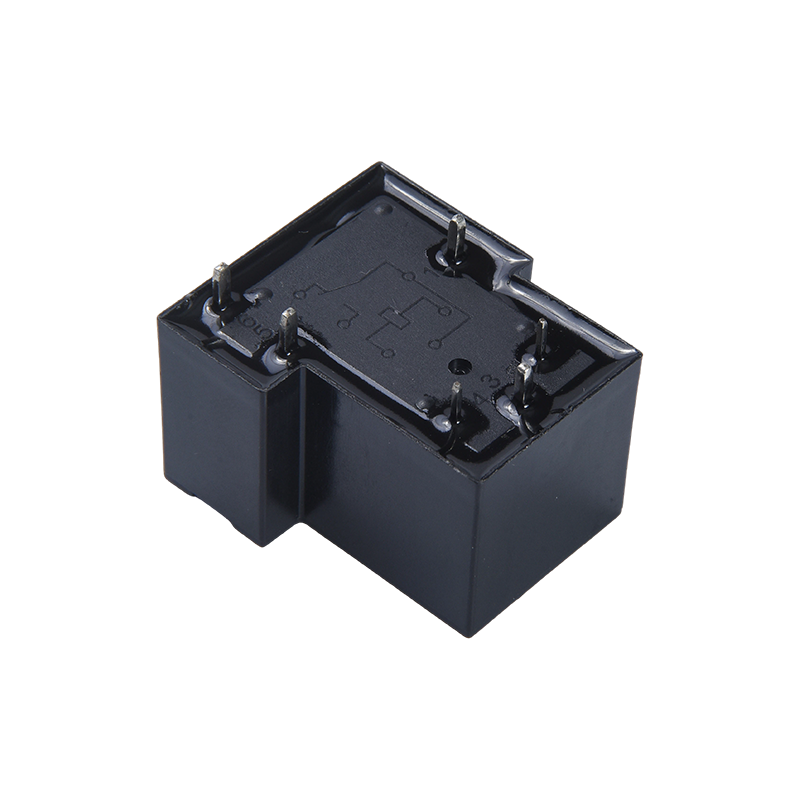

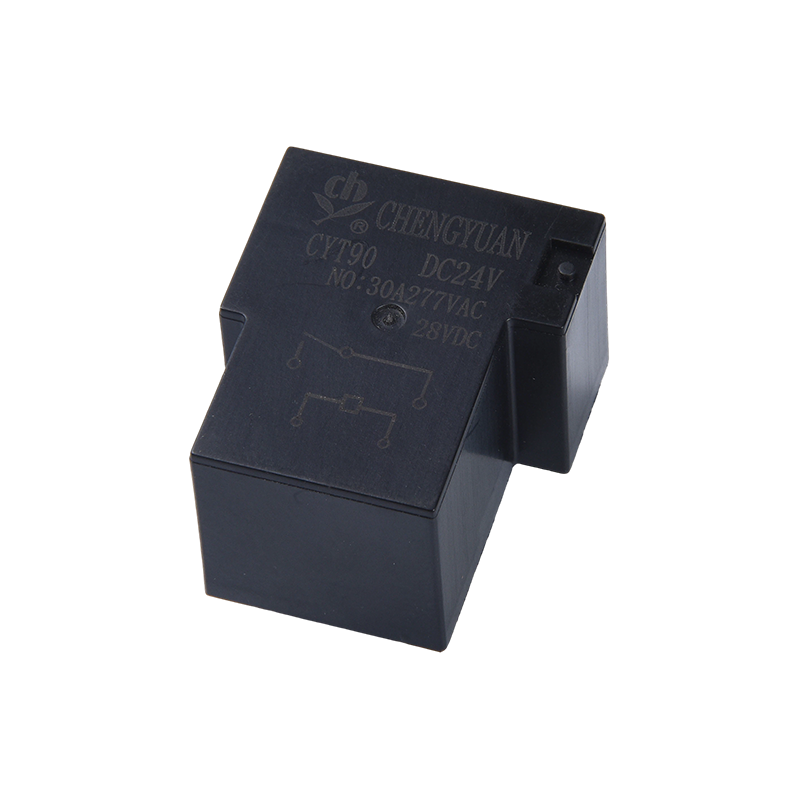

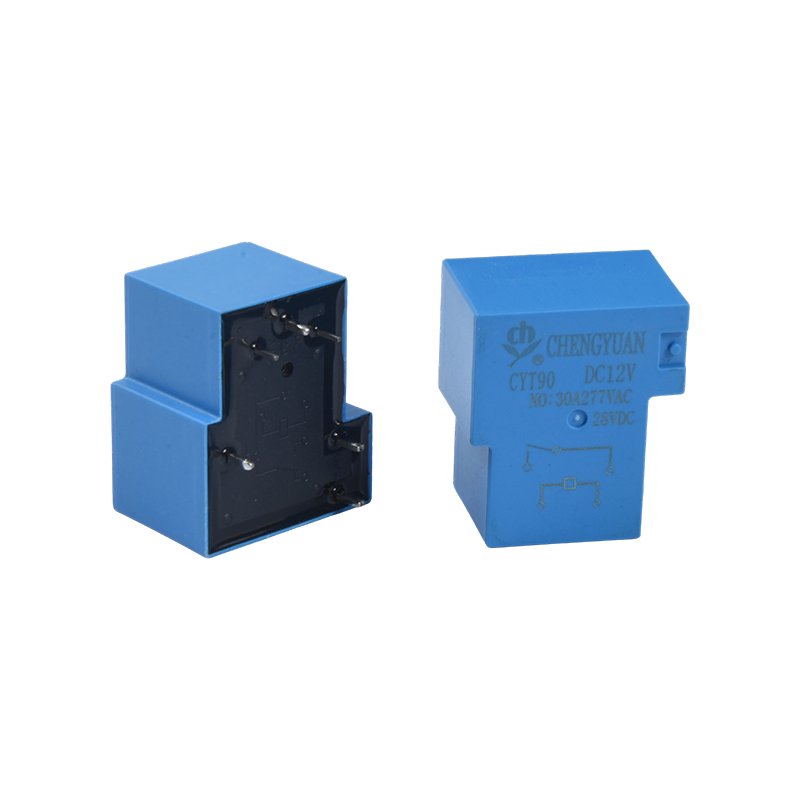

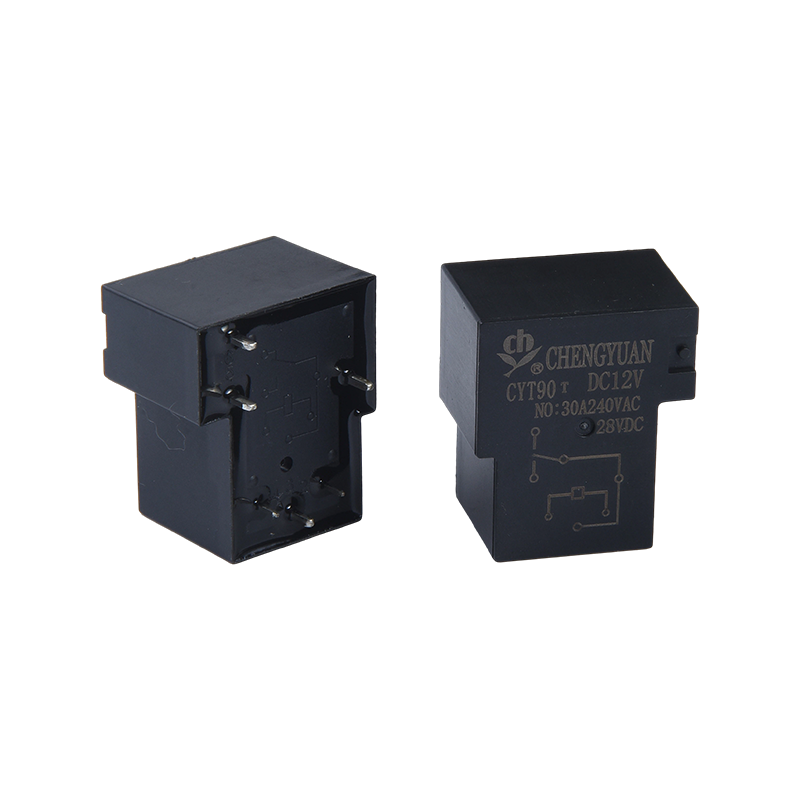

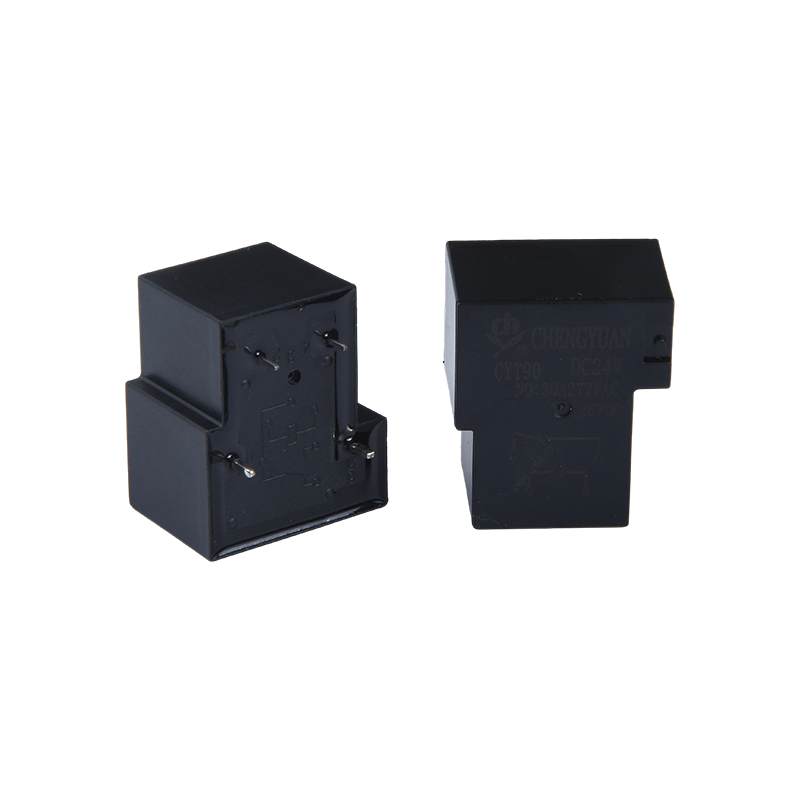

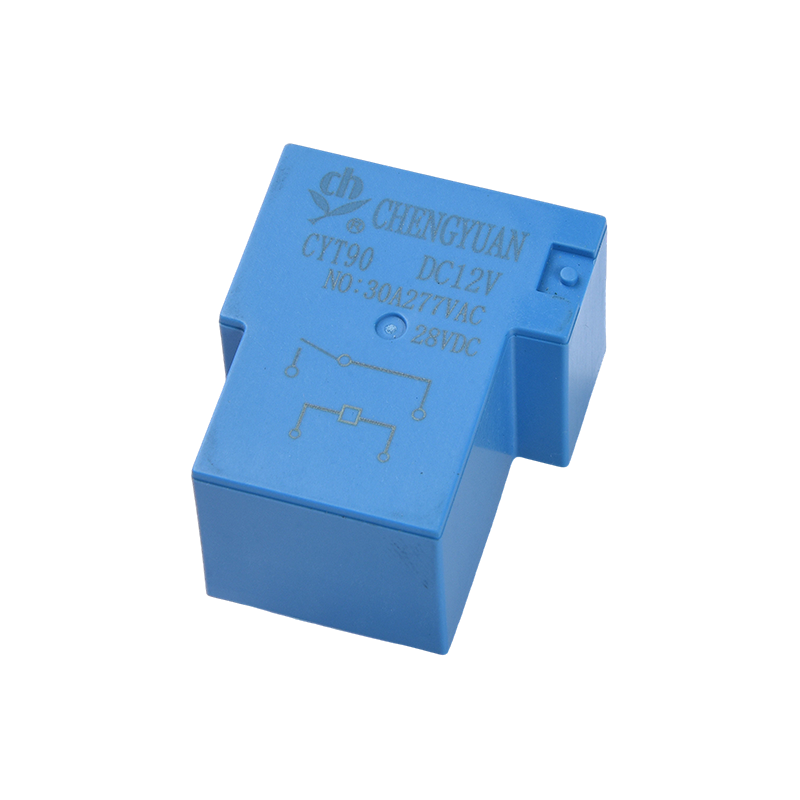

I. 특징:
1. 다중 장착 옵션: 다양한 장비 설치 시나리오에 적합한 다양한 장착 옵션을 제공하여 설치 편의성을 향상시킵니다.
2. 컴팩트한 디자인 : 소형, 고출력 릴레이로서 컴팩트한 사이즈로 내부 설치 공간을 절약합니다.
3. SPDT 구조: 단극 쌍투 구조를 사용하여 명확한 스위칭 논리를 제공하고 다양한 고전력 회로 스위칭 요구 사항에 적응합니다.
II. 핵심 기능 및 적용 가능한 시나리오:
1. 핵심 기능: 고전류 스위칭 제어, 신호 변환 및 부하 스위칭 기능을 제공하여 고전력 장비 회로의 안정적인 작동을 보장합니다.
2. 가전 제품: 에어컨, 인덕션 쿠커, 냉장고, 밥솥 및 기타 가전 제품에 적합하며 고전력 부하 전환 제어가 가능합니다.
3. 산업 제어: 산업 자동화의 히터, 환기 장치 및 기타 장비에 적합하며 산업 시나리오의 고전류 제어 요구 사항을 충족합니다.
4. 스마트 홈 및 신흥 기술: 보안 장비, 조명 시스템, 신에너지 장비 및 사물 인터넷에 적용 가능하며 신호 변환 및 부하 전환을 지원합니다.
IV. 주요 이점:
1. 높은 전력 처리: 높은 접촉 전력 설계는 20A/30A 고전류 시나리오를 안정적으로 처리하여 강력한 적응성을 제공합니다.
2. 유연한 설치: 다양한 장착 옵션을 사용할 수 있으며 다양한 장비 설치 요구 사항과 호환됩니다.
3. 광범위한 응용 분야: 가전제품, 산업 제어, 스마트 홈, 신에너지 등 다양한 분야를 포괄하여 강력한 다양성을 제공합니다.
4. 컴팩트한 사이즈와 고출력 : 컴팩트한 사이즈로 고출력을 구현하여 장비의 소형화와 고출력 제어라는 이중 요구를 충족합니다.
연락처 데이터
| 유형 | CYT90 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격 부하(저항 부하) | 20A/30A 250VAC |
| 최대. 스위칭 전류 | 20A/30A |
| 최대. 스위칭 전압 | 250VAC |
| 최대. 스위칭 전원 | 5000VA/7500VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 10ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1500VAC, 1분 동안 50/60Hz |
| 코일과 접점간 : 2500VAC, 50/60Hz, 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 100G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주위온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 약 24g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 180 | 27 | 약 0.9W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
위에 표시된 데이터는 초기값입니다. 코일의 과열을 방지하기 위해 코일에 최대 허용 전압을 10분 이상 인가하지 마십시오.

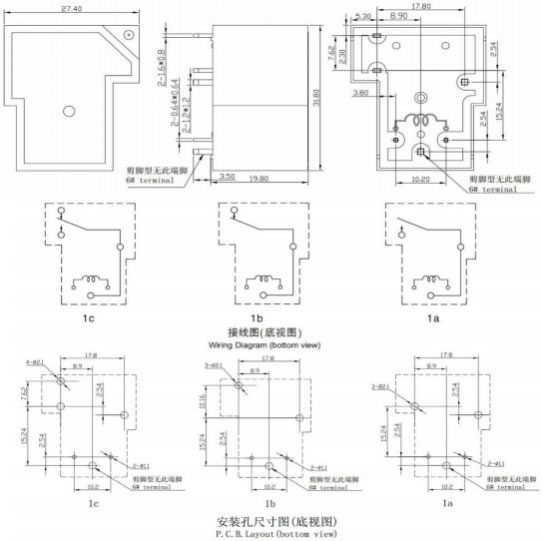

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

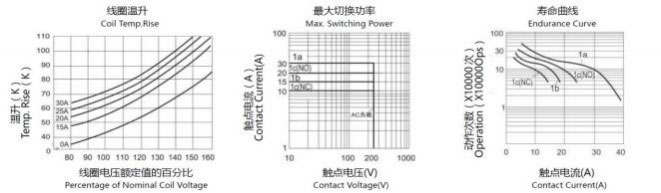

특성 곡선
주문 정보
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CYT90
2: 극 수: 1-1Pole
3: 연락처 배열: A 양식 A ; B 형태 B ; C 형태 C
4: 공칭 전압: 5,6,9,12,15,18,24,48VDC
5: 인클로저 색상: H-검정색; L-블루
6: 코일 전력: D-0.9W
7: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특별 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
