리드 릴레이의 정의와 뛰어난 성능

A 리드 릴레이 유리 캡슐 내부에 밀봉된 한 쌍의 강자성 리드 접점 주위에 구축된 스위칭 장치로, 리드를 함께 끌어당기기 위해 자기장을 생성하는 주변 코일에 의해 활성화됩니다. 이 밀봉된 구조는 다음을 설정하는 것입니다. 리드 릴레이 스위치 오픈 프레임 전기 기계 설계와는 별도로 접점은 먼지, 습기 및 산화로부터 격리되어 매우 높은 사이클 수에 걸쳐 일관된 저저항 스위칭을 지원합니다. 카테고리로는 전자기 리드 릴레이 , 특히 저전류 신호 스위칭, 테스트 장비 및 원시 부하 용량보다 빠르고 정확한 작동이 중요한 애플리케이션에 매우 적합합니다.

직접적인 이점은 전기 리드 릴레이 속도와 접점 청결도가 결합된 것입니다. 스위칭 메커니즘이 콤팩트하고 밀봉되어 있기 때문에 작동 시간은 일반적으로 표준 전기 기계 릴레이보다 훨씬 빠르며 접점 바운스가 최소화되는 경향이 있습니다. 이 기사에서는 측정된 스위칭 데이터, 수명 주기 동작 및 구조적 비교를 통해 리드 릴레이가 더 넓은 제어 시스템 설계 내에서 가장 적합한 위치를 명확히 합니다.

표준 메트릭과 비교한 코어 스위칭 특성

평가할 때 리드 릴레이 스위치 일반적인 전기 기계 스위칭 벤치마크와 비교할 때 작동 속도, 접촉 바운스 제어, 밀봉된 신뢰성, 기계적 수명, 코일 감도 등 5가지 특성이 가장 뚜렷하게 나타납니다. 아래의 가로 막대 차트는 일반적인 리드 릴레이 데이터시트 범위에서 구축된 0-100 지수의 각 특성에 대한 점수를 매깁니다. 작동 속도와 밀봉된 신뢰성이 가장 높은 점수를 얻었습니다. 이는 환경 오염으로부터 리드 접점을 수용하는 밀봉된 유리 캡슐의 근본적인 설계 이점을 반영합니다. 소형 리드 어셈블리는 작동하는 데 상대적으로 적은 자기력이 필요하기 때문에 코일 감도도 좋은 점수를 받았습니다. 기계적 수명은 다른 측정 기준에 비해 약간 낮습니다. 리드 접점은 내구성이 있지만 내구성이 뛰어난 릴레이 블레이드보다 얇기 때문에 더 빠른 전환을 위해 의도적으로 절충이 이루어진 것입니다.

이 인덱스 기반 보기는 리드 릴레이의 핵심 강점이 무거운 부하 처리보다는 빠르고 깨끗한 스위칭에 있음을 확인합니다. 이것이 바로 리드 릴레이가 테스트 설비, 의료 계측 및 정밀 신호 라우팅과 같은 애플리케이션을 지배하는 이유입니다. 전기 리드 릴레이 접촉 소음을 발생시키지 않고 빠르고 일관되게 전환해야 합니다.

확장된 스위칭 주기에 따른 접촉 저항 동작

리드 릴레이의 밀봉 접점은 공기 중 오염 물질로부터 보호되기 때문에 접점 저항은 오픈 프레임 릴레이 설계에 비해 매우 높은 사이클 수 전반에 걸쳐 비정상적으로 안정적으로 유지되는 경향이 있습니다. 아래 선 차트는 다음의 접촉 저항을 추적합니다. 전자기 리드 릴레이 100,000주기에서 최대 500만 주기에 이르는 스위칭 수명 테스트의 5단계에 걸쳐 수행됩니다. 이는 많은 신호 레벨 리드 애플리케이션에 대한 현실적인 범위입니다. 곡선은 급격한 상승보다는 느리고 제어된 상승을 보여줍니다. 이는 접촉 표면을 산화로부터 보호하는 밀봉된 유리 봉투의 이점을 반영합니다. 이러한 종류의 예측 가능한 성능 저하 패턴은 하루에 수천 번 순환하는 자동화된 테스트 장비와 같이 스위칭 주파수 요구 사항이 매우 높은 애플리케이션에 리드 릴레이 스위치를 지정할 때 엔지니어에게 자신감을 줍니다.

저항은 대략적으로만 상승합니다. 100,000주기에서 35mΩ, 500만 주기에서 약 70mΩ 이는 계전기 기술의 비정상적으로 평평한 곡선으로, 매우 긴 작동 수명 동안 접촉 저하를 최소화해야 하는 고주파, 저전류 스위칭에 리드 계전기가 종종 선호되는 이유를 강조합니다.

애플리케이션 전반에 걸쳐 리드 릴레이가 나타나는 위치

응용 프로그램의 확산 전기 리드 릴레이 전력 스위칭보다는 정밀도와 속도에 중점을 두기 때문에 표준 전기 기계식 계전기와는 상당히 다르게 보입니다. 아래의 수직 막대 차트는 집계된 필드 패턴을 기반으로 일반 애플리케이션 범주 전반의 일반적인 사용량 분포를 보여줍니다. 테스트 및 측정 장비는 큰 격차로 앞서고 있으며 통신 스위칭, 의료 계측, 보안 또는 액세스 제어 시스템이 그 뒤를 따르고 있으며 일반 신호 라우팅 작업에 대한 점유율은 더 적습니다.

테스트 및 측정 장비만으로도 대략적인 비용을 차지합니다. 일반적인 리드 릴레이 배포의 34% , 표준 전기 기계 릴레이가 너무 많은 지연이나 접촉 바운스를 발생시키는 자동화된 테스트 벤치에서 빠르고 반복 가능한 스위칭이 필요하기 때문입니다. 또한 통신 애플리케이션은 신호 경로 선택을 위해 리드 릴레이 스위치가 제공하는 밀봉된 저잡음 스위칭에 크게 의존합니다.

리드 릴레이와 표준 전기 기계 릴레이 비교

방사형 차트는 다음과 같은 방법을 시각화하는 유용한 방법입니다. 리드 릴레이 여러 차원에 걸쳐 동시에 표준 전기 기계 릴레이와 비교됩니다. 아래 차트에는 작동 속도, 접점 청결도, 부하 용량, 크기 소형화 및 기계적 수명 전반에 걸쳐 두 계전기 유형이 모두 나와 있습니다. 리드 릴레이 모양은 밀봉된 저질량 스위칭 메커니즘을 반영하여 작동 속도와 접점 청결도가 훨씬 더 확장되는 반면, 표준 릴레이는 더 큰 전류를 차단하도록 더 무거운 접점 블레이드가 제작되었기 때문에 부하 용량이 더 확장됩니다. 두 가지 형태 모두 모든 축을 지배하지 않습니다. 이는 핵심 내용입니다. 두 기술은 모든 사용 사례에서 경쟁하기보다는 상호 보완적입니다.

이 나란히 있는 보기는 다음을 강화합니다. 전자기 리드 릴레이 빠르고 깨끗한 저전류 스위칭을 위한 더 강력한 선택인 반면, 표준 전기 기계 릴레이는 더 높은 전류 부하에 더 적합합니다. 혼합 제어 시스템을 설계하는 엔지니어는 동일한 패널 내에서 신호 레벨 스위칭에 리드 릴레이를 적용하고 전력 레벨 스위칭에 표준 릴레이를 적용하여 두 기술을 함께 사용하는 경우가 많습니다.

리드 릴레이 스위치 지정을 위한 실용 지침

옳은 선택 리드 릴레이 스위치 애플리케이션이 실제로 무거운 부하 중단보다는 저전류, 고속 스위칭을 요구하는지 확인하는 것부터 시작됩니다. 아래 표에는 대체 릴레이 기술이 더 나은 서비스를 제공하는 사례와 함께 일반적으로 리드 릴레이가 적합한 실제 시나리오가 요약되어 있습니다.

시나리오 기반 선택 참조

설계에서 리드 릴레이를 마무리하기 전에 몇 가지 추가 확인을 통해 장기적인 적합성을 확인하는 데 도움이 됩니다.

1. 코일 전압 및 전류 요구 사항이 구동 회로의 출력 성능과 일치하는지 확인하십시오.
2. 접점 정격이 전력 레벨 스위칭이 아닌 신호 레벨에 적합한지 확인하십시오.
3. 애플리케이션의 타이밍 요구 사항에 따라 작동 및 해제 시간 사양을 확인하십시오.
4. 리드 접점의 정격 기계적 수명과 비교하여 예상되는 스위칭 주파수를 검토하십시오.
5. 리드 릴레이를 다른 코일 구동 구성 요소 근처에 배치하는 경우 자기 차폐 요구 사항을 고려하십시오.

안정적인 리드 스위칭 뒤에 숨겨진 제조 정밀도

앞에서 설명한 안정적인 접촉 저항 곡선은 유리 캡슐 내부의 리드 정렬, 접촉 도금 품질, 봉투 자체의 밀봉 무결성 등 모든 단계의 정밀한 제조에 따라 달라집니다. 리드 간격이나 도금 두께가 약간만이라도 불일치하면 작동 전압이 바뀌거나 생산 배치 전반에 걸쳐 일관되지 않은 바운스 동작이 발생할 수 있습니다. 자동화된 조립 및 공정 중 전기 테스트는 전자기 리드 릴레이 엄격한 허용 오차 내에서 수행하는 것은 스위칭 타이밍이 수천 개의 장치에 걸쳐 일관되게 유지되어야 하는 테스트 및 측정 애플리케이션에서 특히 중요합니다.

밀봉 밀봉 테스트, 접촉 저항 샘플링, 작동 시간 측정과 같은 프로세스 검증 단계는 이 기사 전체에서 참조되는 신뢰성 데이터를 지원하는 표준 사례입니다. 대규모로 전기 리드 릴레이를 소싱하는 엔지니어의 경우 공급업체와 함께 이러한 품질 체크포인트를 확인하는 것은 게시된 데이터시트 사양을 검토하는 것만큼 중요합니다.

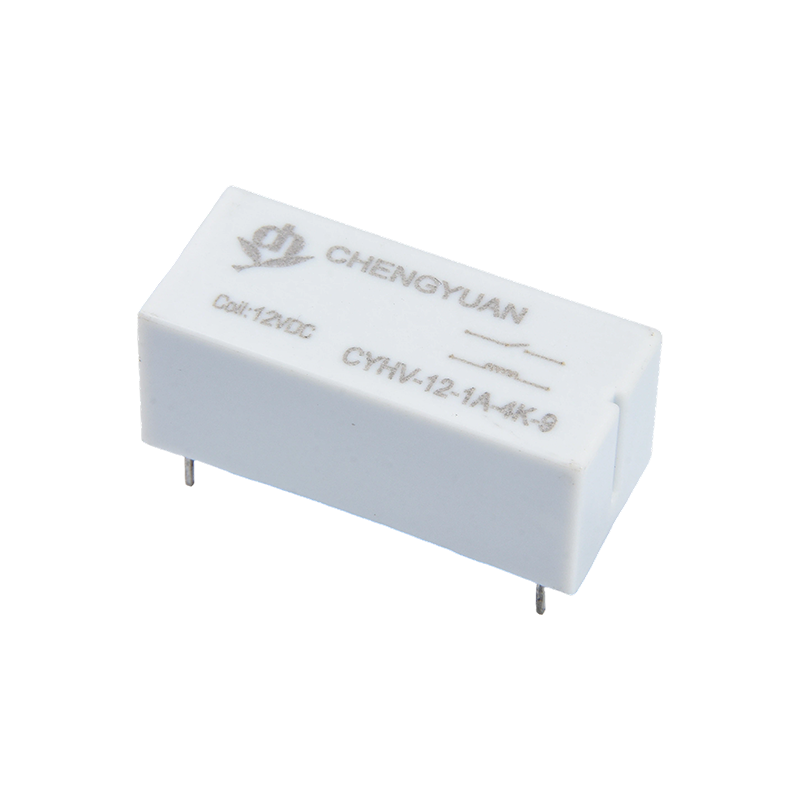

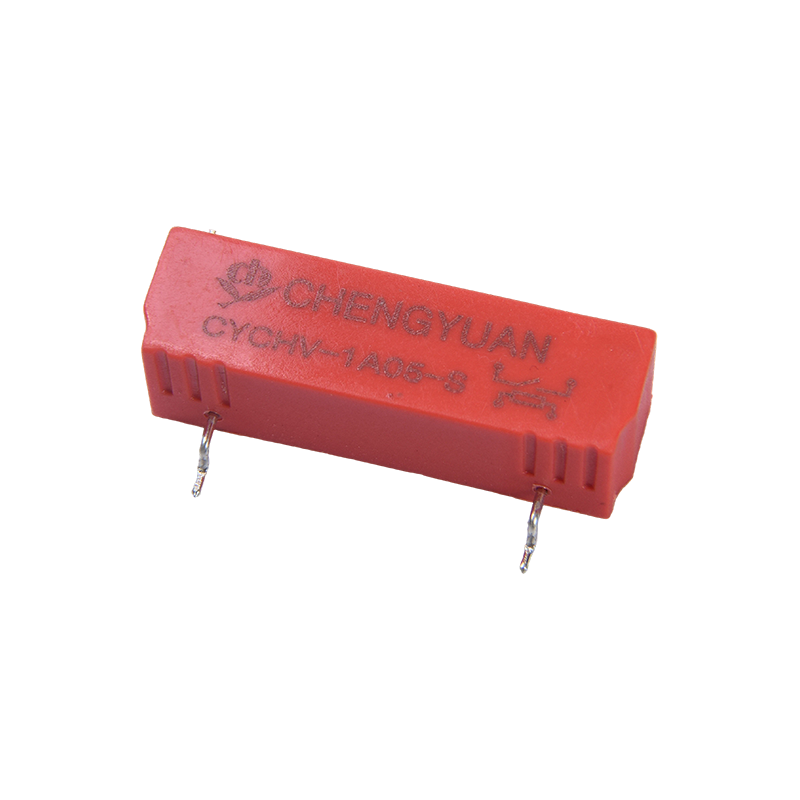

Ningbo Chengyuan Chuangke Electronics Co., Ltd. 소개

Ningbo Chengyuan Chuangke Electronics Co., Ltd.는 Ningbo Yinzhou Chengyuan Electronic Device Factory의 자회사입니다. 거의 오랫동안 릴레이 제조에 깊이 관여해 왔습니다. 30년 , 회사는 R&D, 생산, 판매를 통합한 전문 제조업체로 운영되고 있습니다. 리드 릴레이 및 관련 스위칭 구성 요소. "기본은 정직, 영혼은 품질"이라는 핵심 원칙은 국내외 시장에서 신뢰할 수 있는 제품에 대한 명성을 구축하기 위한 효율적인 팀워크를 통해 뒷받침됩니다.

공장은 자동화된 생산 장비를 도입하고, 고품질 재료를 선택하고, 전체 생산 체인에 걸쳐 엄격한 공정 제어를 적용하여 완제품의 안정성과 내구성을 지원합니다. 국내 시장을 기반으로 회사는 해외 레이아웃을 적극적으로 확장하고 있으며, 품질과 정직한 서비스에 중점을 두어 국내외 고객들 사이에서 인지도를 구축하는 데 도움이 되었습니다. 지속적인 기술 혁신을 바탕으로 Ningbo Chengyuan Chuangke Electronics Co., Ltd.는 산업 업그레이드를 지원하기 위해 노력하고 있으며 전자기 리드 릴레이 솔루션을 소싱하는 조직의 신뢰할 수 있는 파트너로 남는 것을 목표로 합니다.

자주 묻는 질문

Q1: 리드 릴레이 스위치가 표준 릴레이보다 빠른 이유는 무엇입니까?

A1: 리드 접점은 가볍고 작은 밀봉 캡슐에 들어 있으므로 코일에 전원이 공급될 때 이동할 질량이 거의 없으므로 일반적인 오픈 프레임 릴레이 설계보다 작동 시간이 훨씬 짧습니다.

Q2: 리드 릴레이가 테스트 및 측정 장비에 일반적으로 사용되는 이유는 무엇입니까?

A2: 빠르고 낮은 바운스 스위칭과 밀봉된 접점 신뢰성 덕분에 신호 잡음이 발생하지 않고 빠르고 반복적으로 순환해야 하는 자동화된 테스트 시스템에 매우 적합합니다.

Q3: 밀폐형 설계는 장기적인 접촉 저항에 어떤 영향을 줍니까?

A3: 접점은 공기 중 오염 물질로부터 보호되기 때문에 저항은 급격히 저하되지 않고 수백만 번의 스위칭 주기 후에도 천천히 예측 가능하게 증가하는 경향이 있습니다.

Q4: 전자기 리드 릴레이가 더 높은 전류 부하를 처리할 수 있습니까?

A4: 리드 릴레이는 일반적으로 신호 레벨 및 저전류 스위칭용으로 설계되었으므로 모터 또는 히터와 관련된 애플리케이션에는 일반적으로 대신 표준 전기 기계 릴레이가 필요합니다.

Q5: 리드 릴레이 신뢰성에 가장 중요한 제조 요소는 무엇입니까?

A5: 정확한 리드 정렬, 일관된 접촉 도금 및 밀봉 밀봉 무결성은 전기 리드 릴레이가 생산 배치 전체에서 얼마나 예측 가능한지 결정하는 핵심 요소입니다.
