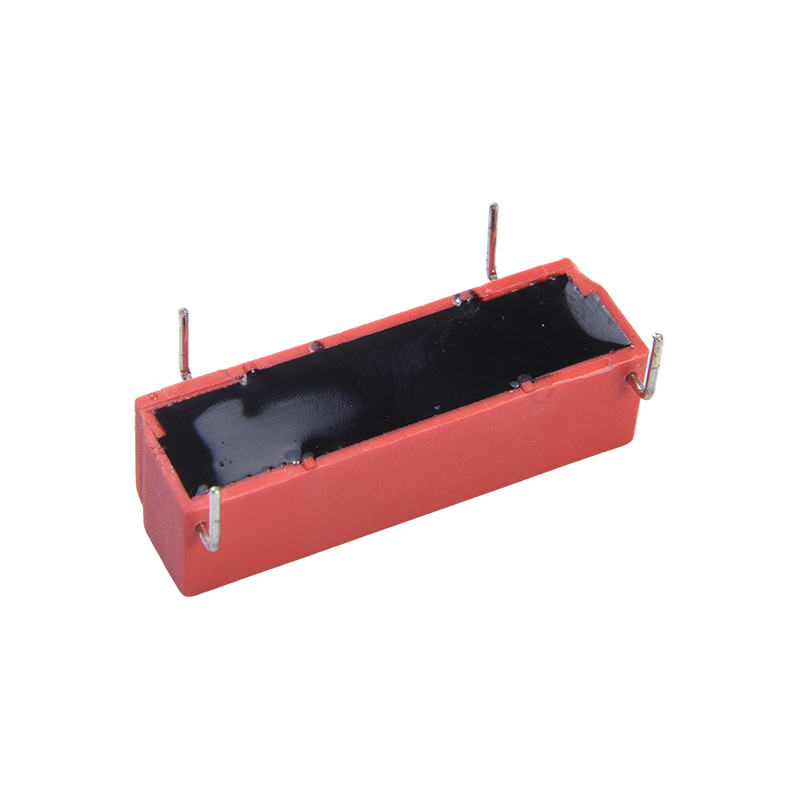

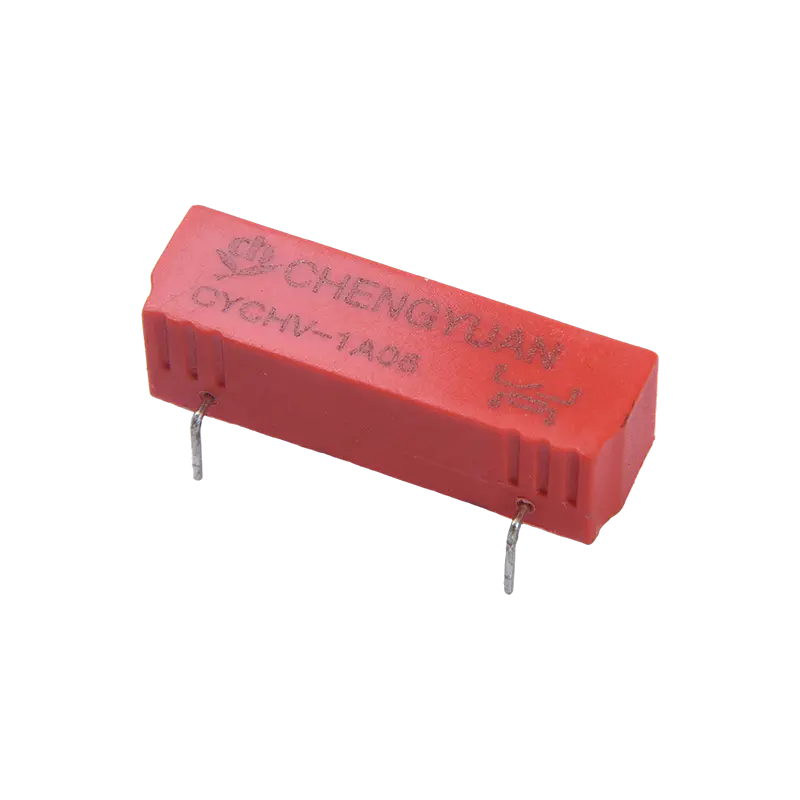

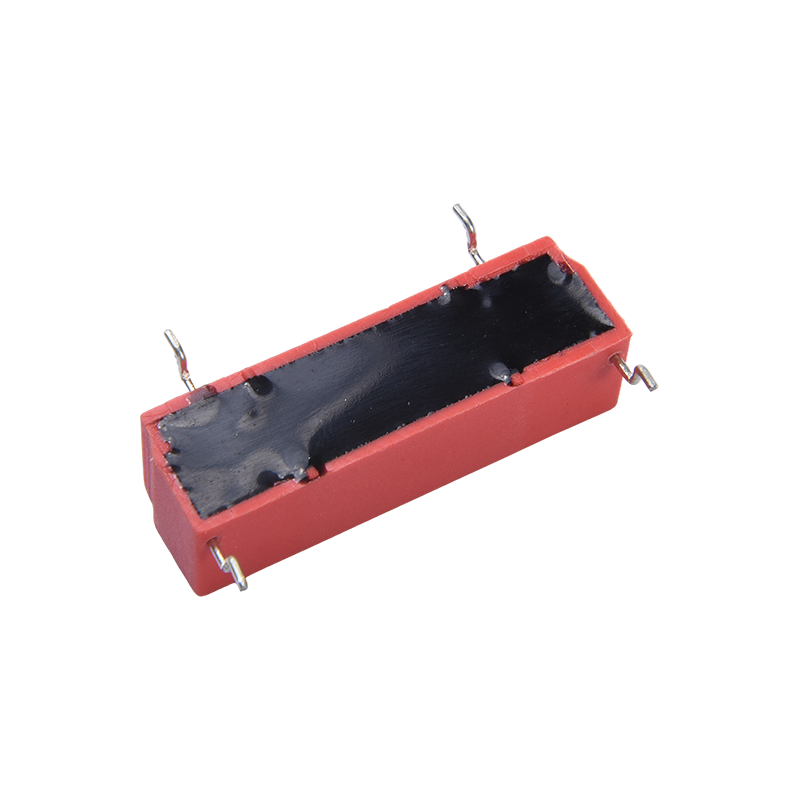

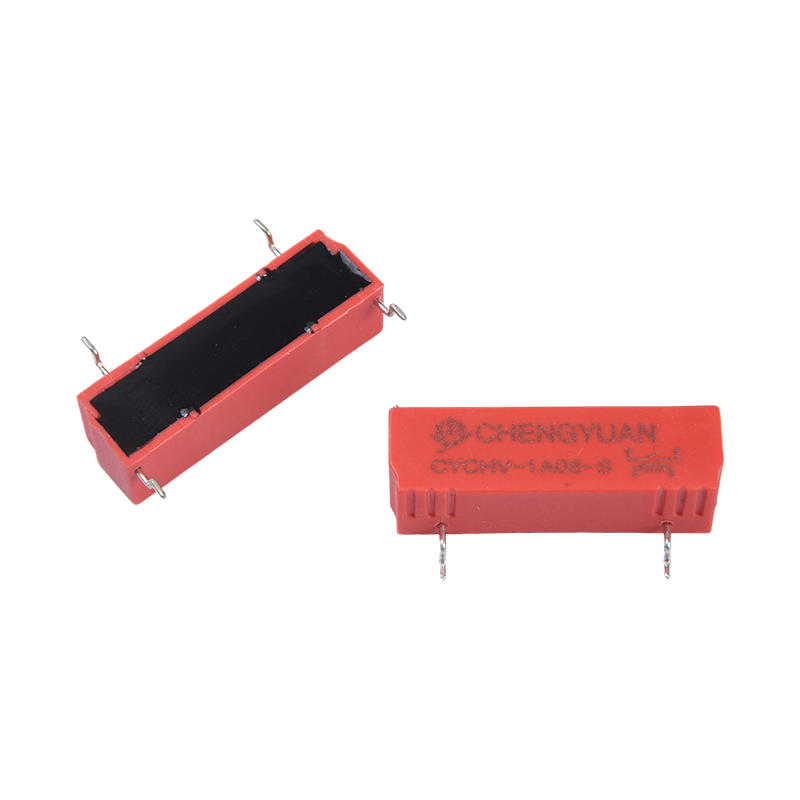

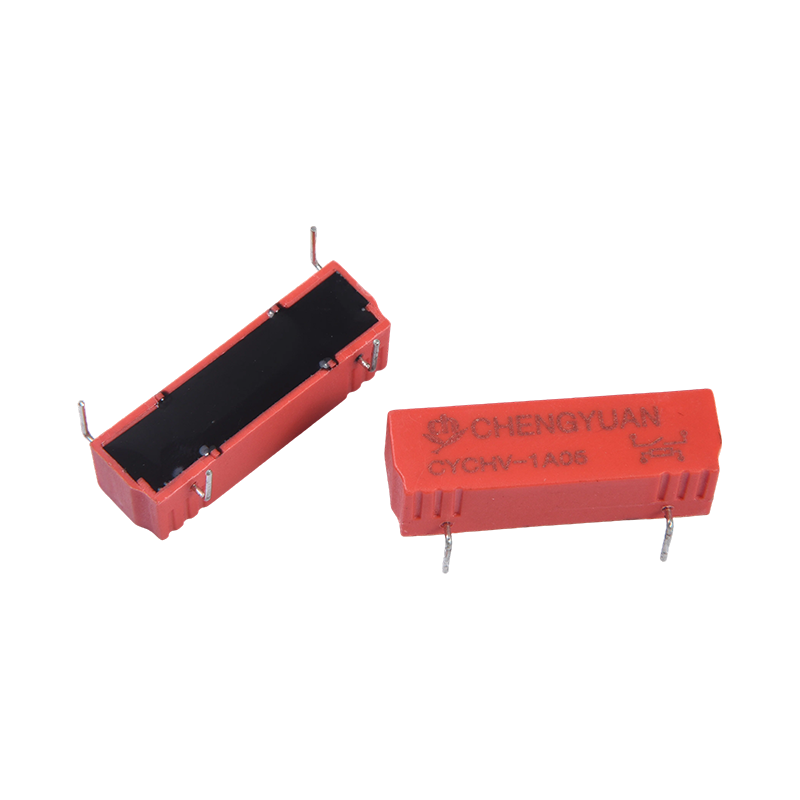

I. 제품 구조 및 설치 특징
1. 핵심 구조: 자기장을 활용하여 리드 스위치 동작을 제어하고 고전압 및 저전압 회로를 효과적으로 분리하는 밀봉된 유리관 자기 리드 스위치 구조를 사용합니다.
2. 소형화된 디자인: 컴팩트한 크기로 PCB 장착에 적합하며 내부 설치 공간을 절약하고 고밀도 레이아웃을 용이하게 합니다.
3. 성능 안정성: 높은 감도, 긴 기계적 수명, 환경 간섭에 대한 강한 저항성을 갖추고 있어 복잡한 작업 조건에서도 안정적인 작동을 보장합니다.
II. 핵심 기능 및 적용 가능한 시나리오
1. 핵심 기능: 고전압 회로의 절연, 스위칭 및 제어를 제공하는 동시에 방폭/방습 애플리케이션에 적합한 신호 감지, 저전력 소비 제어 및 고신뢰성 스위칭 기능도 제공합니다.
2. 신에너지 분야: 전기차, 충전 파일, 인버터, 에너지 저장 장비 등의 절연 감지 및 전류 관리 시스템에 적용 가능
3. 테스트 및 계측 분야: 계측기, 고전압 전원 공급 장치 및 기타 테스트 분야의 고전압 절연 애플리케이션에 사용됩니다.
4. 기타 고전압 시나리오: 자동 테스트 장비(ATE), 의료 기기, 광전지, 기지국 및 고전압 절연과 안정적인 스위칭이 필요한 기타 애플리케이션에 적합합니다. IV. 핵심 장점 활용
1. 초고내압 : 우수한 절연 특성과 접점과 코일 사이의 우수한 내전압 성능으로 고전압 환경에서도 안전한 작동을 보장합니다.
2. 소형화 및 고전압 호환성: 소형 크기로 고전압 스위칭 기능을 구현하여 장비 소형화 및 고전압 제어라는 두 가지 요구 사항을 충족합니다.
3. 광범위한 응용 분야: 신에너지, 테스트 장비, 의료 장비 및 통신과 같은 여러 고전압 응용 분야를 포괄하여 강력한 다양성을 제공합니다.
4. 긴 수명과 높은 신뢰성: 긴 기계적 수명, 높은 감도, 권위 있는 인증으로 장비 유지 관리 비용과 고장 위험이 줄어듭니다.
| 연락처 데이터 |
| 유형 | CYCHV |
| 연락처 자료 | 로듐 합금 |
| 연락 준비 | 1A |
| 접촉 저항 | ≤ 150mΩ 최대(1A 16VDC에서) |
| 정격 부하(저항 부하) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| 최대. 스위칭 전류 | 1A |
| 최대. 스위칭 전압 | 1500VAC/1000VDC |
| 최대. 전류 운반 | 2.5A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | ≤ 1.5ms 최대 |
| 출시 시간 | ≤ 0.5ms 최대 |
| 절연 저항 | 최소 10000MΩ(100VDC,RH<45%에서) |
| 유전 강도 | 개방 접점 간: 표준3000VDC 고압형3500VDC |
| 코일과 접점 사이:7000VDC |
| 진동 저항 | 10-55Hz,20g |
| 충격 저항 | 1/2 반 사인파, 11ms, 3축, 30G |
| 지구력 | 기계적 내구성(10800ops./h) | 100000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~105℃ |
| 무게 | 대략. 4.5g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 40 | 120 | 0.2 | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

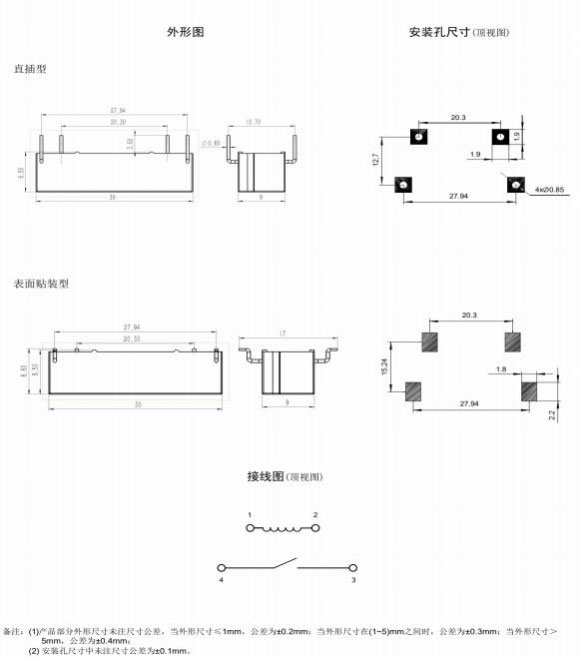

외형 치수, 배선도, PCB 레이아웃 (단위:mm)
주문 정보
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: 유형: CYCHV
2: 극 수: 1-1극
3: 연락처 배열: A From A
4: 공칭 전압: 5,12,24VDC
5： 장착 형태：(THT) ; S （ SMT）
6: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 사용 전 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
