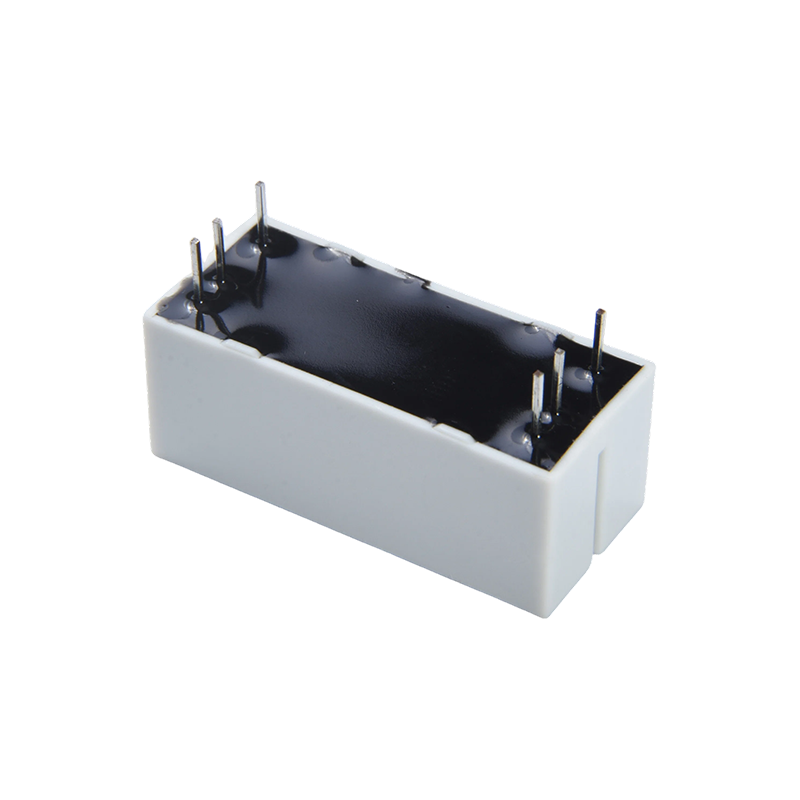

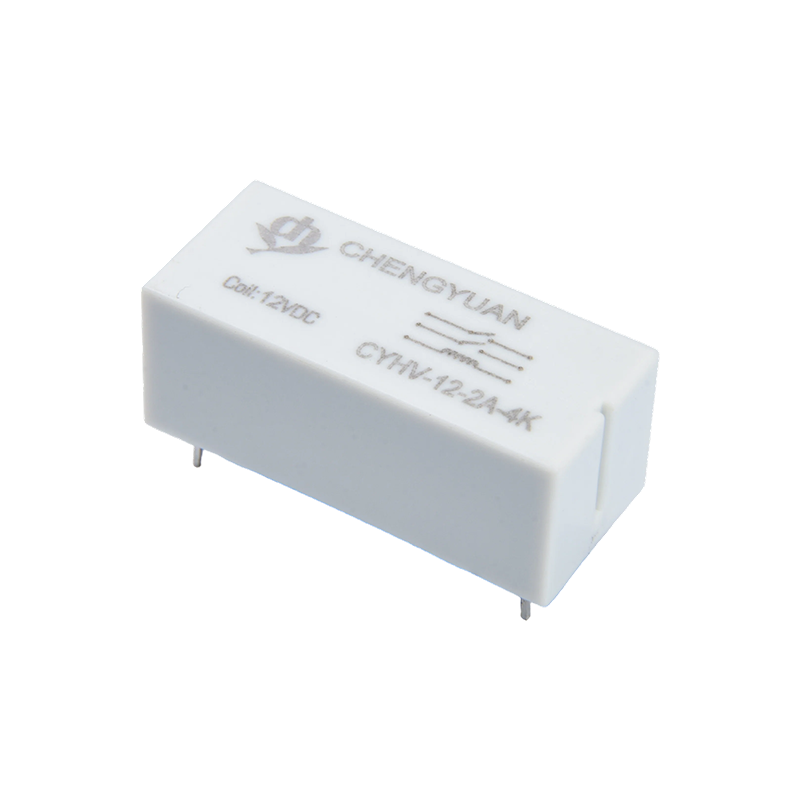

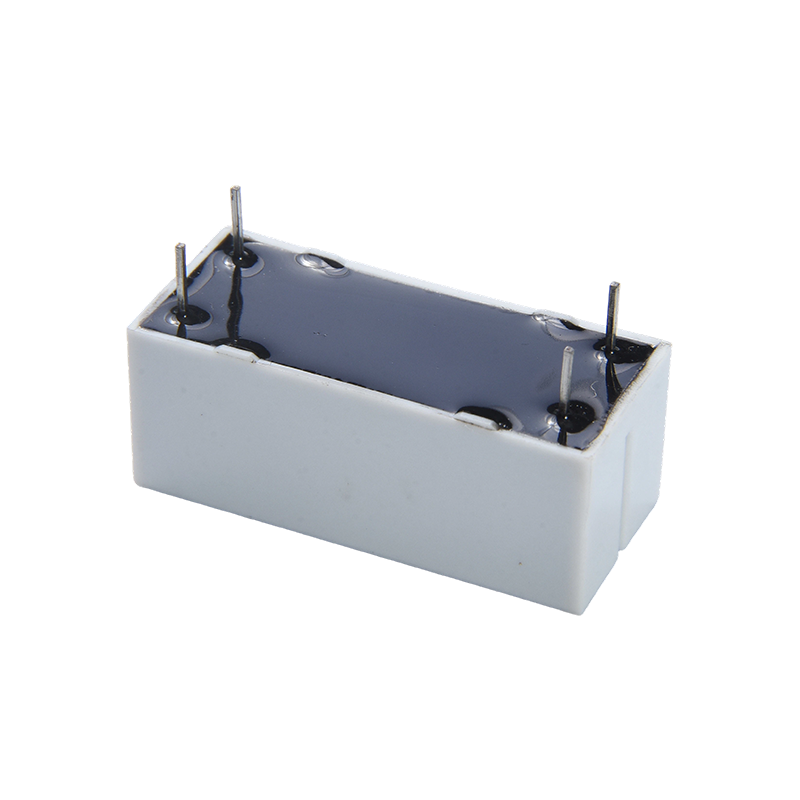

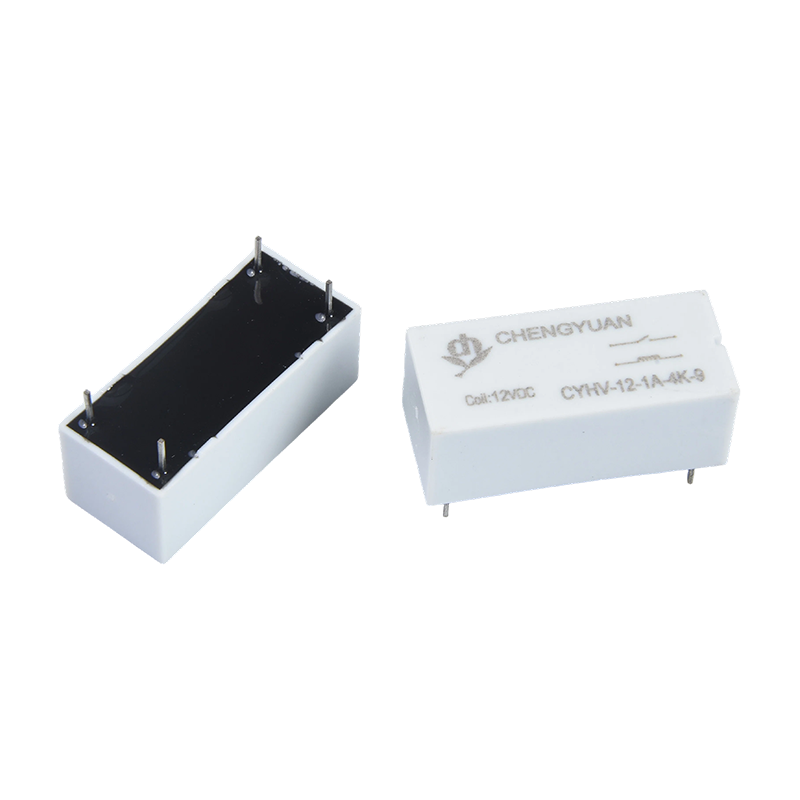

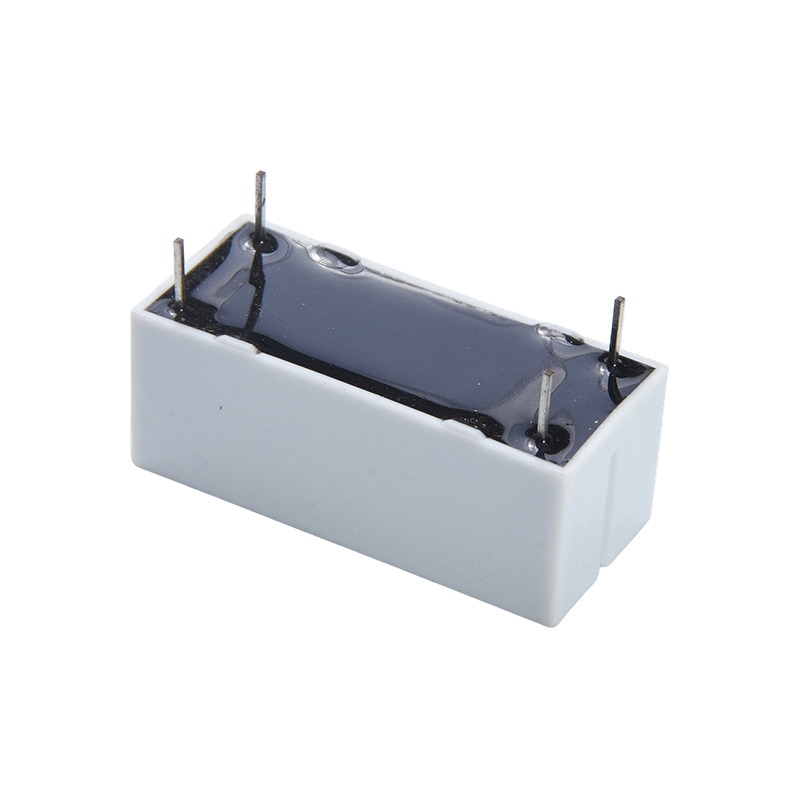

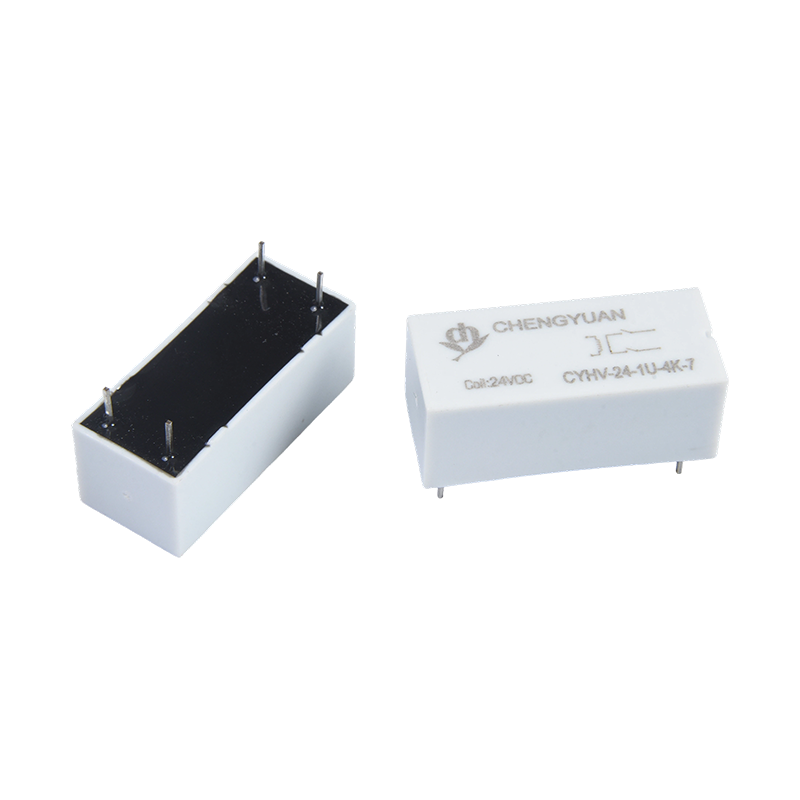

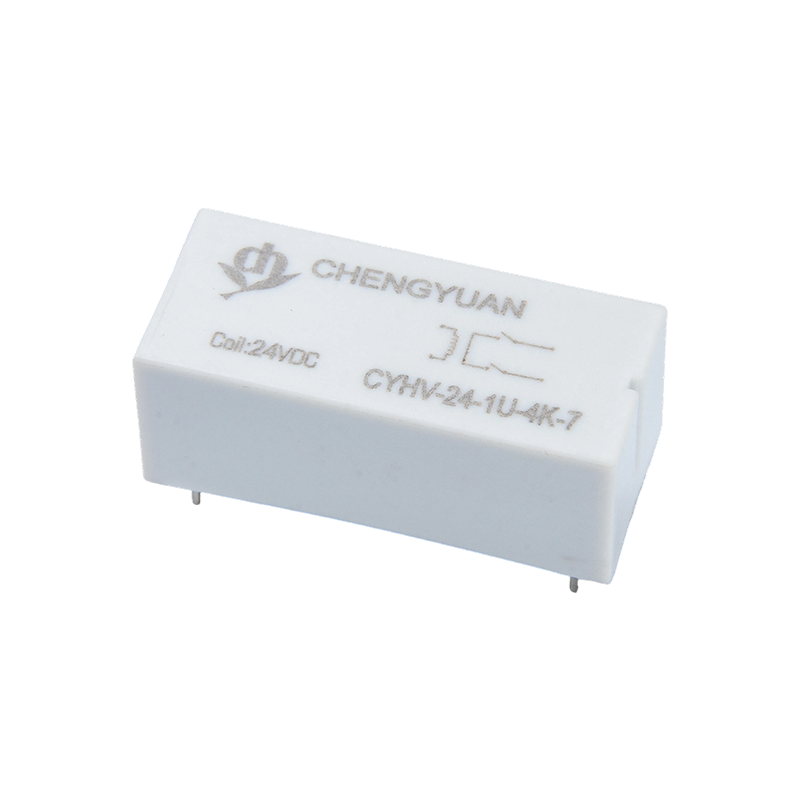

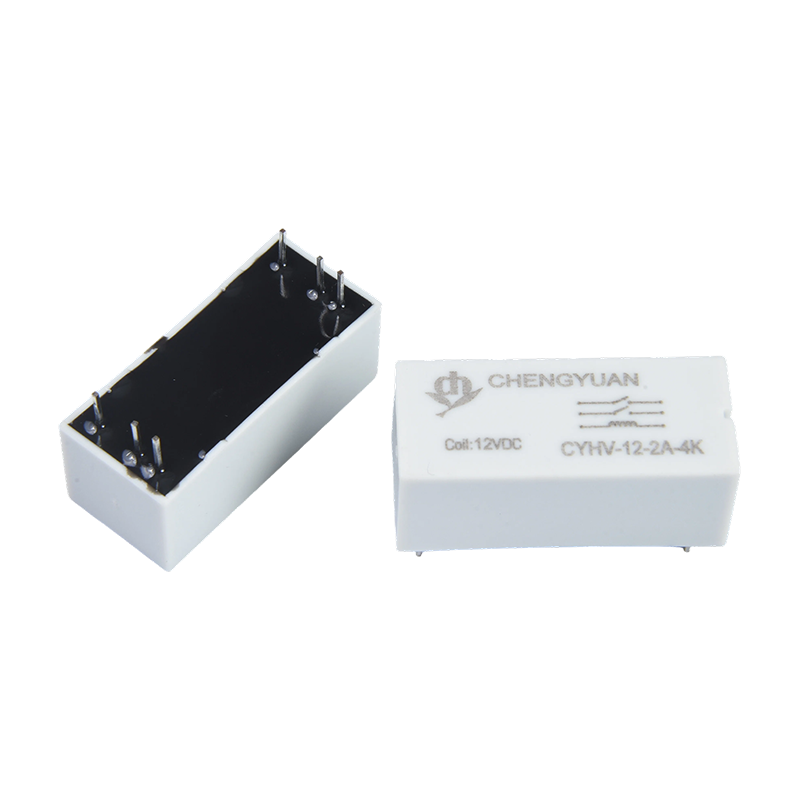

제품 장점:
초고전압 절연: 최대 6000V의 접점 간 내전압을 통해 PCB 수준 릴레이에 탁월한 고전압 절연 기능을 제공하고 고전압 간섭을 효과적으로 차단합니다.
고전압 저전류 스위칭: 명확하게 정의된 애플리케이션 범위를 사용하여 고전압(예: 10mA @ 1500VDC)에서 약한 전류 또는 저전압(예: 1A @ 30VDC)에서 일반 전류를 스위칭하는 데 최적화되었습니다.
밀봉된 긴 수명 구조: 리드 스위치는 움직이는 마모 부품 없이 불활성 가스로 밀봉되어 있어 기계적 수명이 매우 길고 환경 먼지 및 습기에 대한 내성이 있습니다.
주요 특징:
다단계 부하 사양: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC 등 다양한 부하 조건을 지원하며 고전압 미세전류 및 저전압 기존 전류 시나리오를 모두 수용합니다.
고감도 코일: 코일 구동 전력 소비가 낮고 3-24VDC 저전압 제어 신호와 호환되며 집적 회로로 직접 쉽게 구동됩니다.
콤팩트한 PCB 장착: PCB에 직접 납땜된 소형 패키지 디자인으로 공간을 절약하고 고밀도 장비 내부 레이아웃에 적합합니다.
빠른 응답: 빠른 리드 스위치 동작과 짧은 스위칭 시간은 계측기의 신호 샘플링에 대한 타이밍 요구 사항을 충족합니다.
주요 응용 프로그램:
안전 모니터링 장비: 절연 모니터, 내전압 테스터 및 결함 아크 감지기의 고전압 신호 샘플링 또는 테스트 회로 전환에 사용됩니다.
정밀 기기: 고정밀 전원 공급 장치, 계측기 및 의료 영상 장비(예: X선 고전압 발생기 제어)에 통합되어 고전압 절연 및 신호 전환을 제공합니다.
통신 및 산업 제어: 높은 전위 절연이 필요한 통신 인터페이스 및 PLC 고전압 입력 모듈에서 안정적인 절연 및 스위칭 구성 요소로 사용됩니다.
신에너지 시스템: 태양광 인버터 및 배터리 관리 시스템(BMS)의 전압 샘플링 절연 회로에 적용됩니다.
| 연락처 데이터 |
| 유형 | CYHV |
| 연락처 자료 | Ir Rh 전기도금 |
| 연락 준비 | 1A; 2A; 1U |
| 접촉 저항 | 1A/2A:150mΩ 최대(at 1A 16VDC) 1U:150mΩ*2 최대(at 1A 16VDC) |
| 정격부하(저항부하) | 100W |
| 최대. 스위칭 전류 | 1A |
| 최대. 스위칭 전압 | 1000VDC |
| 최대. 운반 전류 | 2.5A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 1ms (다이오드 없음) |
| 출시 시간 | 최대 0.3ms (다이오드 없음) |
| 절연 저항 | 최소 100MΩ(100VDC에서) |
| 유전 강도 | 개방 접점 간: (1A/2A)4000VAC, (1U)6000VDC |
| 코일과 접점간 : (1A/2A)4000VAC, (1U)6000VDC |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 10G |
| 지구력 | 기계적 내구성(10800ops./h) | 100000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 1000000 ops.(상온에서) |
| 주변 온도 | -10℃~ 65℃(결로가 없을 것) |
| 무게 | 대략. 10g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 33.3 | 150 | 0.166 | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
위에 표시된 데이터는 초기 값입니다. 코일 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 가하지 마세요.

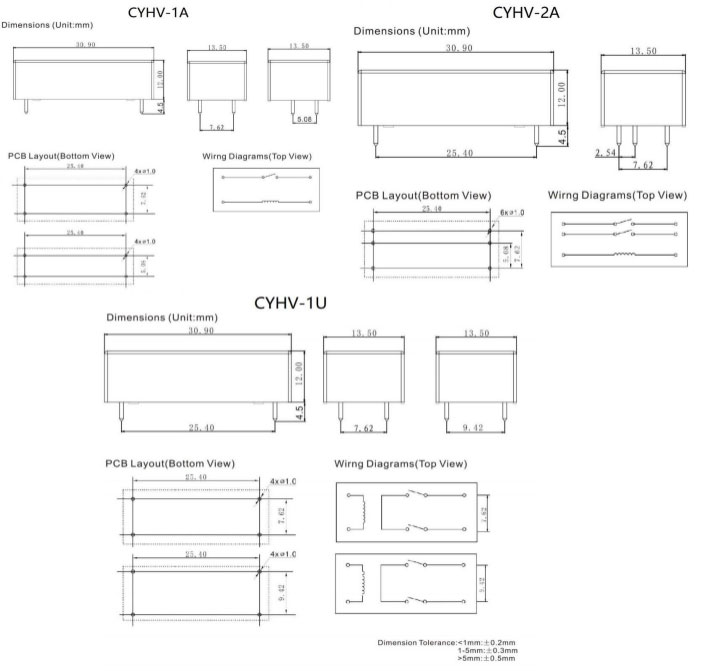

외형 치수, 배선도, PCB 레이아웃 (단위: mm)
주문 정보
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: 유형: CYHV
2: 극 수: 1-1극
3: 연락처 배열: A From A ; U From U
4: 공칭 전압: 5,12,24VDC
5: 발 거리: 5-5.08; 7- 7.62 ; 9 - 9.42
6: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 사용 전 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
