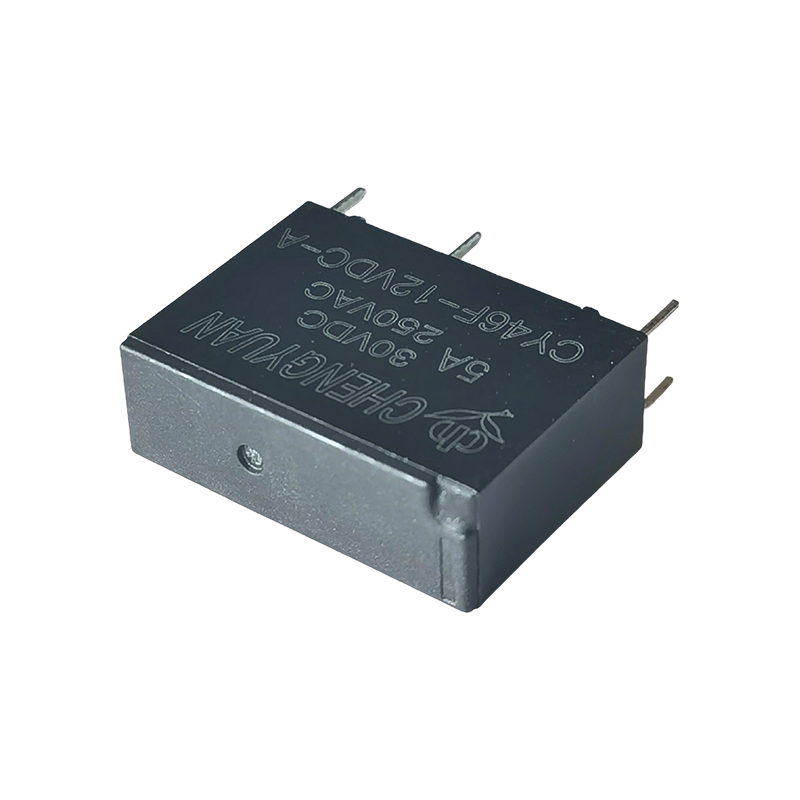

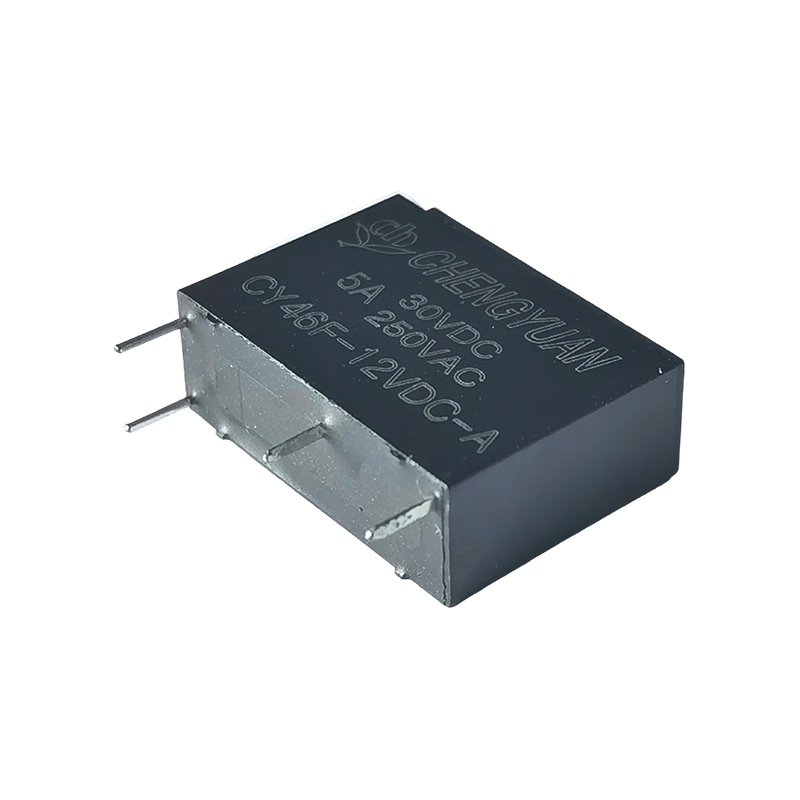

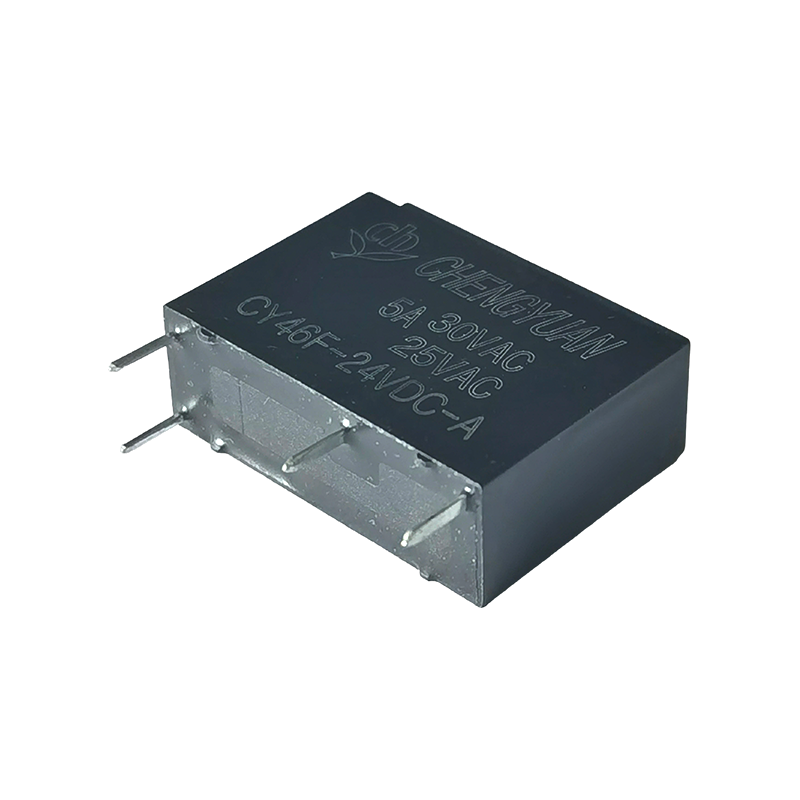

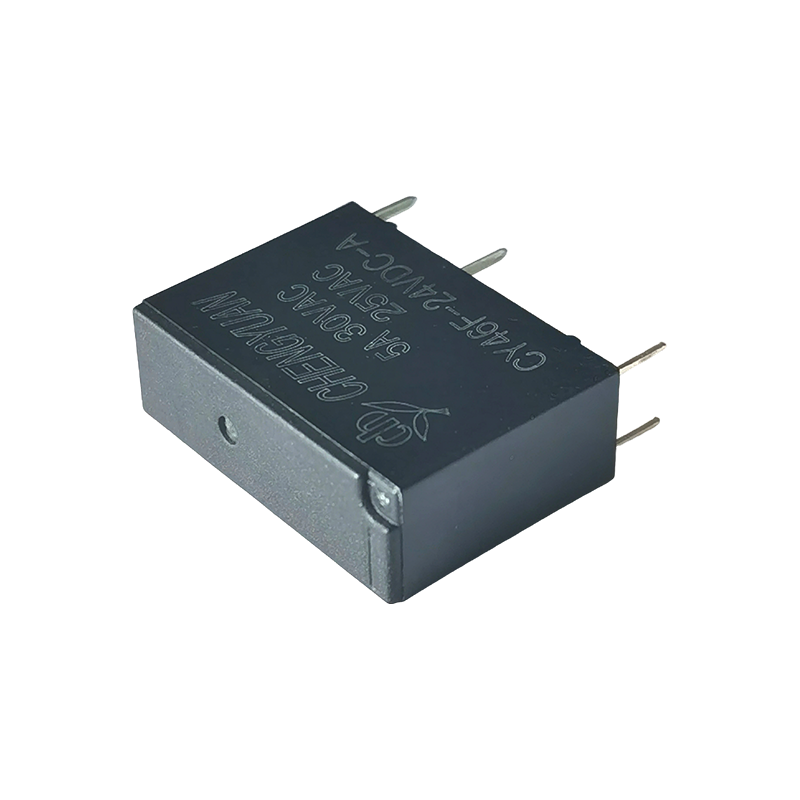

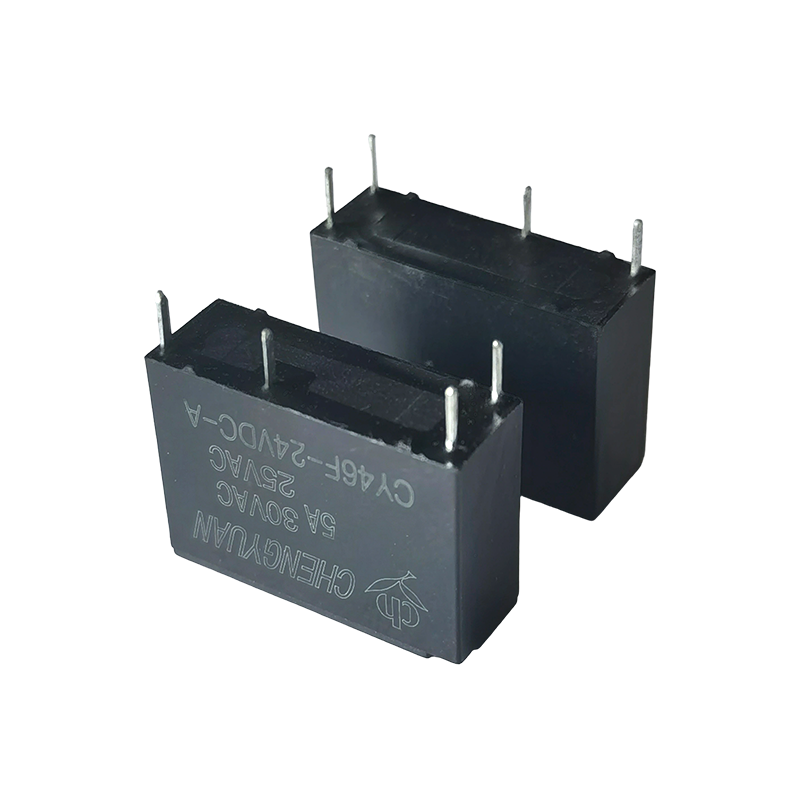

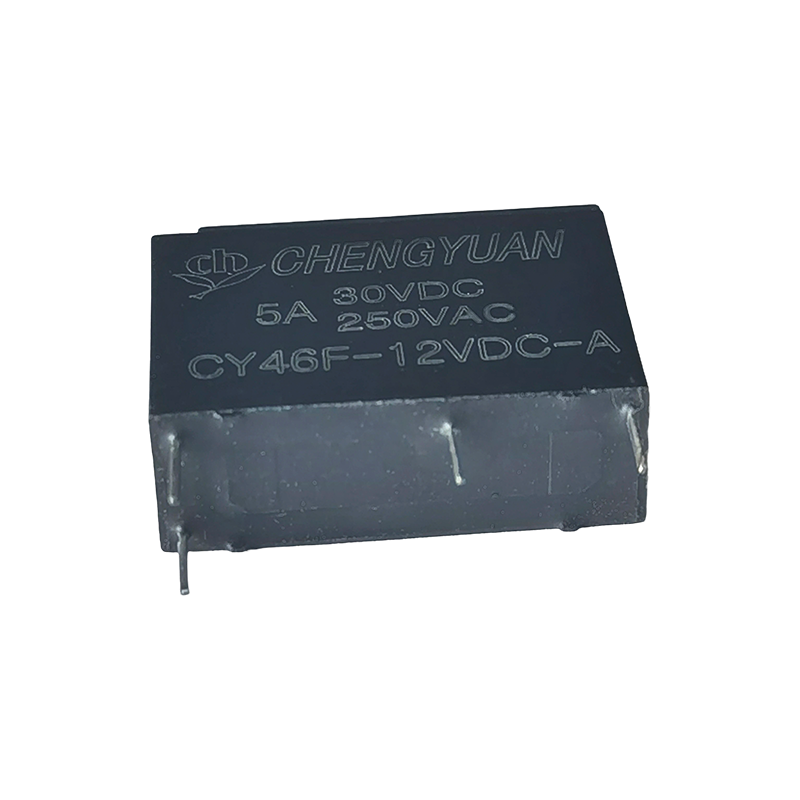

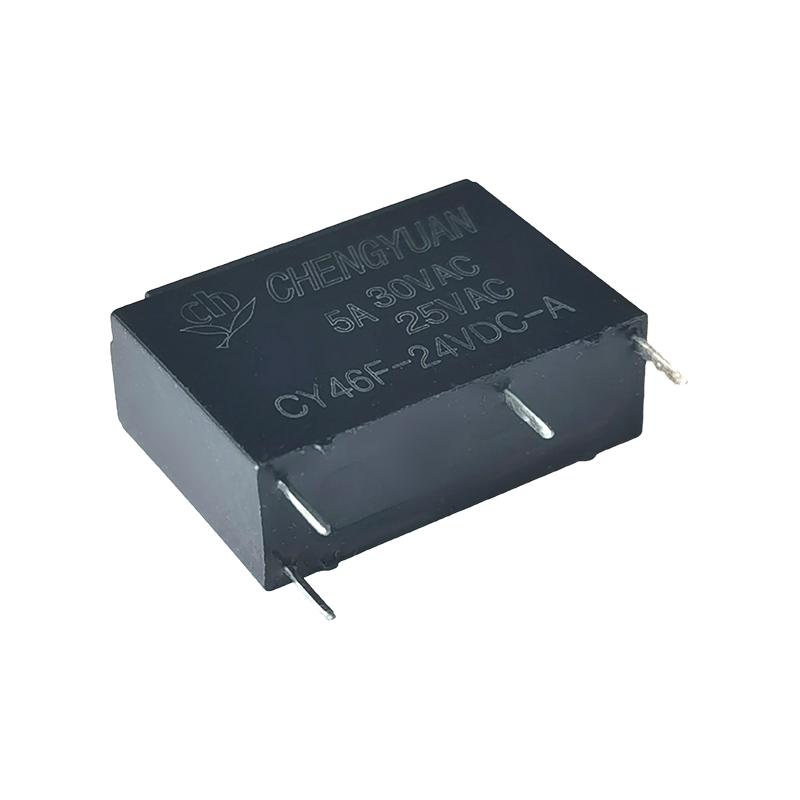

특징:
• 컴팩트한 크기(20*7.2*16.6mm), 고밀도 회로 기판에 적합
• 높은 내전압: 4000V(코일과 접점 간)
• 5A 접점 스위칭 용량
일반적인 응용 분야:
1. 소형 가전 제품: 미니 밥솥, 소형 가습기, 휴대용 전기 주전자, 소형 가정용 선풍기 등 소형 가전 제품의 전원 켜기/끄기 제어로 해당 제품의 소형화 설계 요구 사항을 충족합니다.
2. 소비자 전자 장치: 조밀한 PCB 레이아웃을 위해 초소형 크기를 활용하는 소형 오디오 및 비디오 플레이어의 전원 뱅크, 소형 어댑터, 디지털 제품 충전 제어 모듈 및 회로 스위칭.
3. 산업용 보조 제어: 5VDC-24VDC의 일반적인 산업용 제어 전압과 호환되는 소형 센서 신호 스위칭, 소형 PLC 확장 모듈 및 자동화 장비용 보조 제어 회로(예: 표시등 제어, 소형 솔레노이드 밸브 드라이버)
4. 스마트 홈 단말기: 스마트 센서 노드, 소형 스마트 스위치 및 무선 원격 제어 수신 모듈을 위한 전력 관리로 스마트 홈 장치의 저전력 및 소형화 설계 요구 사항을 충족합니다.
5. 보안 및 의료 보조 장비: 소형 보안 감지기(예: 문 및 창문 센서, 연기 감지기)용 신호 트리거 회로와 휴대용 의료 보조 장비(예: 소형 맥박 산소 측정기)의 내부 회로 전환으로 안정적인 작동을 보장합니다.
6. 자동차 전자 장치 보조: 차량의 일반적인 12VDC 전압 사양과 호환되는 자동차 내부(예: 자동차 팬, 주변 조명)의 소형 전기 제품용 제어 회로입니다.
연락처 데이터
| 유형 | CY46F |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 5A250VAC |
| 최대. 스위칭 전류 | 5A |
| 최대. 스위칭 전압 | 250VAC |
| 최대. 스위칭 전원 | 1250VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 20ms (다이오드 없음) |
| 출시 시간 | 최대 10ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1분간 750VAC, 50/60Hz |
| 코일과 접점 사이: 1분 동안 4000VAC, 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10,000,000ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100,000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃( 결로 현상이 없을 것) |
| 무게 | 대략. 3.9g |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 40 | 125 | 약 0.20W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | 약 0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

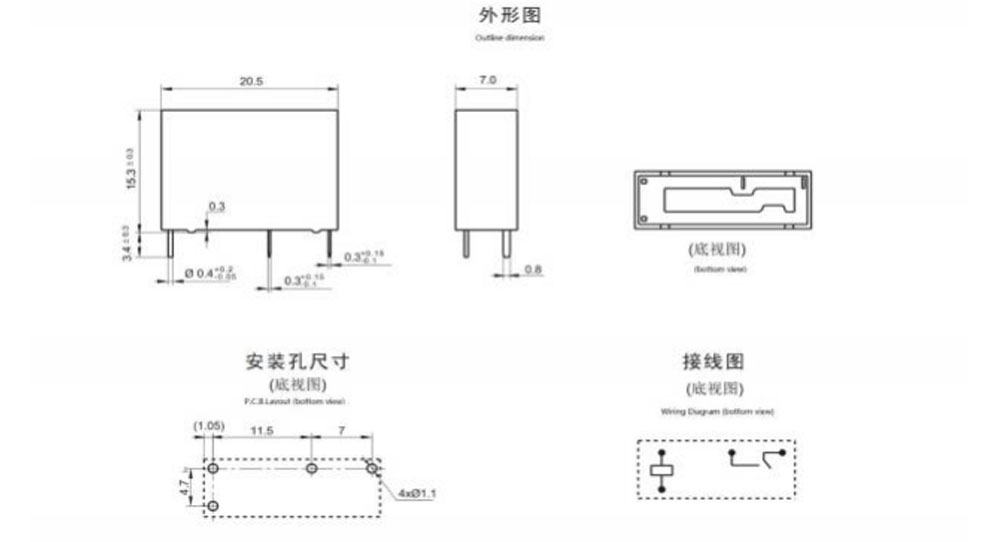

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

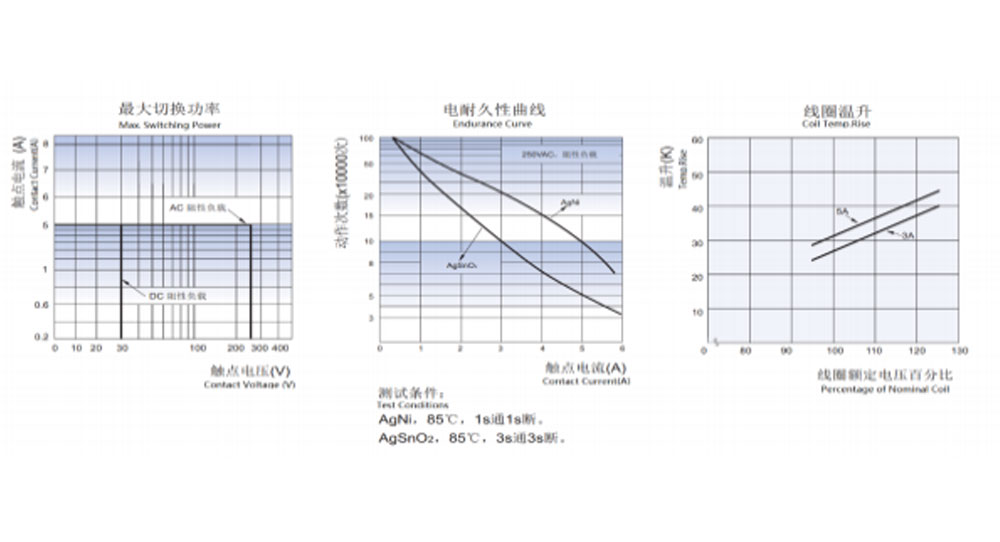

특성 곡선
주문 정보
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1: 유형: CYF3
2: 극 수: 1-1극
3: 연락처 배열: C C에서 ; H A에서 ; B 발신 B
4: 공칭 전압: 5,6,9,12,18,24VDC
5: 코일 Pwor: D-0.36W L-0.2W
6: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
7: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
CHENGYUAN의 평가를 거쳐 맞춤형 특수 접미사를 사용할 수 있습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
