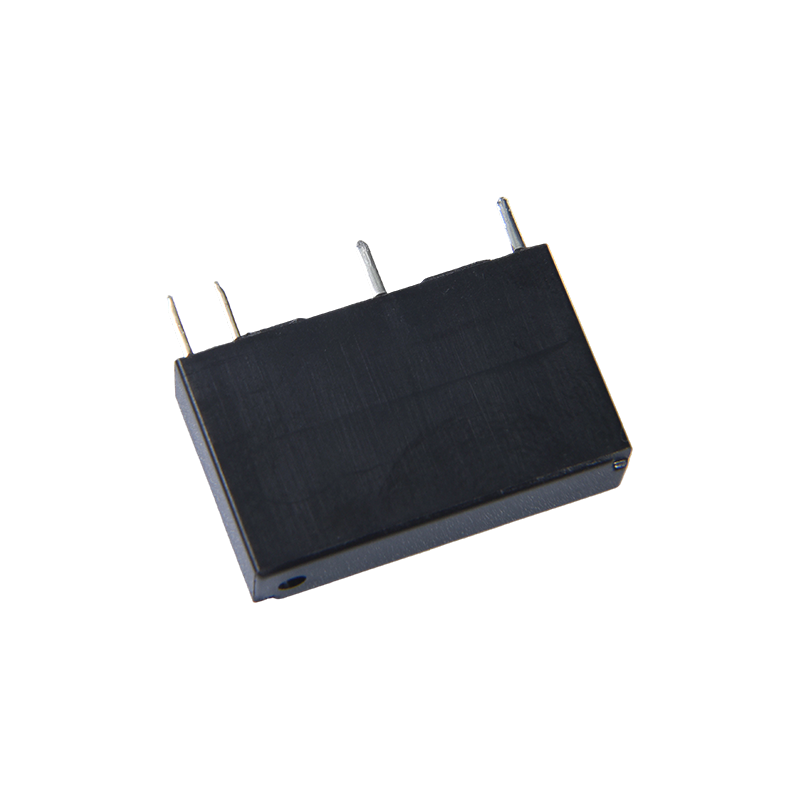

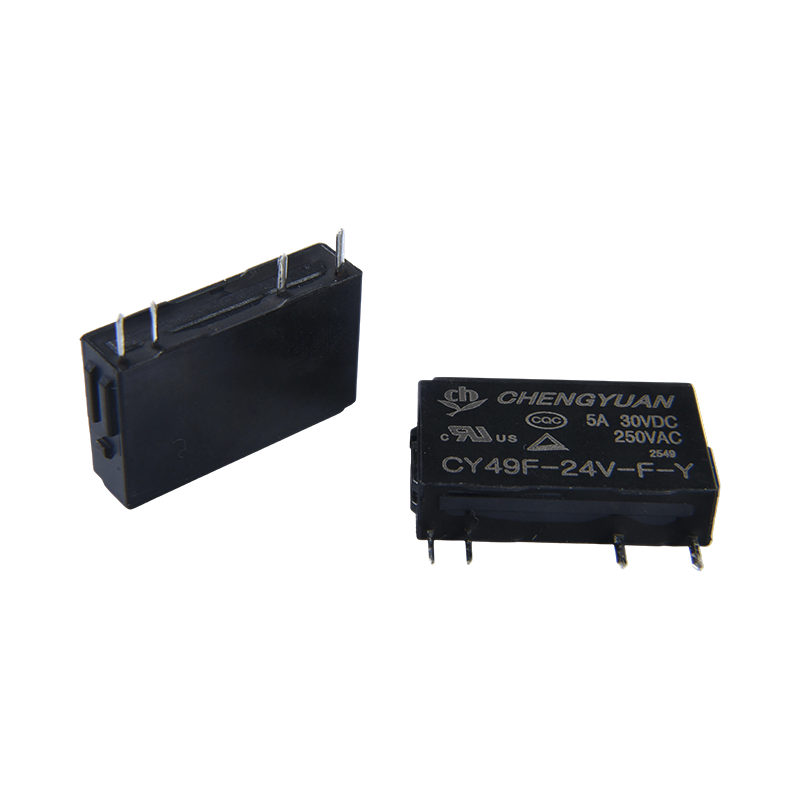

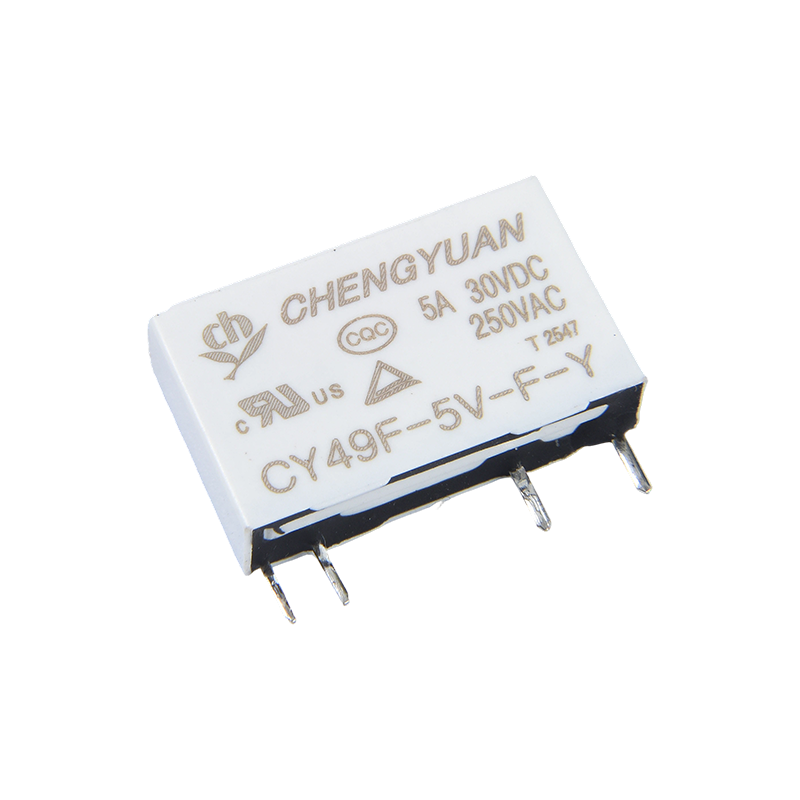

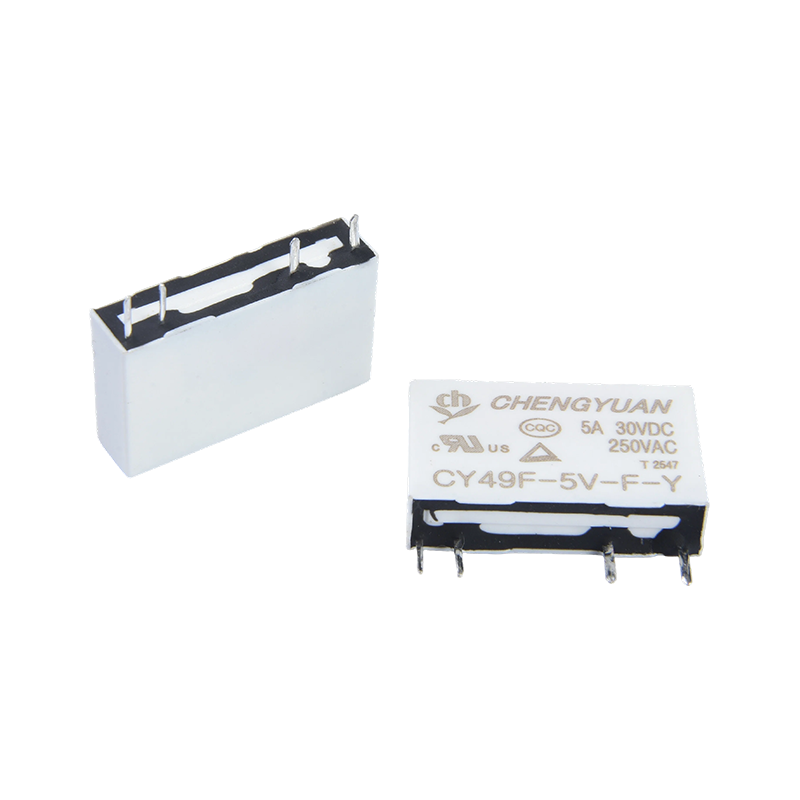

특징:
• 부하 용량: 5A 접점 스위칭
• 초박형, 초소형, 고밀도 실장에 적합 (폭 5mm, 높이 12.5mm)
• 최대 3000V까지 견딤
• 고감도, 0.12W의 전력 소모
일반적인 응용 분야:
산업 자동화 및 제어 회로: 통신 장비, 네트워크 장비, 측정 장비 및 엘리베이터 제어 시스템에서 일반적으로 발견되며 회로 전환, 안전 보호 또는 과전류 보호 기능을 수행합니다.
자동차 전자 장치 및 신에너지 분야: 차량 내 장비, 신에너지 관리 시스템 등에 적용되어 자동차 환경의 안정적인 스위칭 요구 사항을 충족합니다.
의료 전자 및 항공우주: 높은 안정성이 요구되는 의료 장비, 보안 모니터링 및 항공우주 응용 분야에서 회로 절연 및 보호 기능을 제공합니다.
연락처 데이터
| 유형 | CY49F |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 5A250VAC /30VDC |
| 최대. 스위칭 전류 | 5A |
| 최대. 스위칭 전압 | 270VAC |
| 최대. 스위칭 전원 | 1250VA/150W |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | ≤ 10ms 최대 |
| 출시 시간 | ≤ 5ms 최대 |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 사이: 1분 동안 1000VAC, 50/60Hz |
| 코일과 접점 사이: 3000VAC, 1분 동안 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 3g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 24 | 208 | 약 0.12W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | 약 0.18W |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

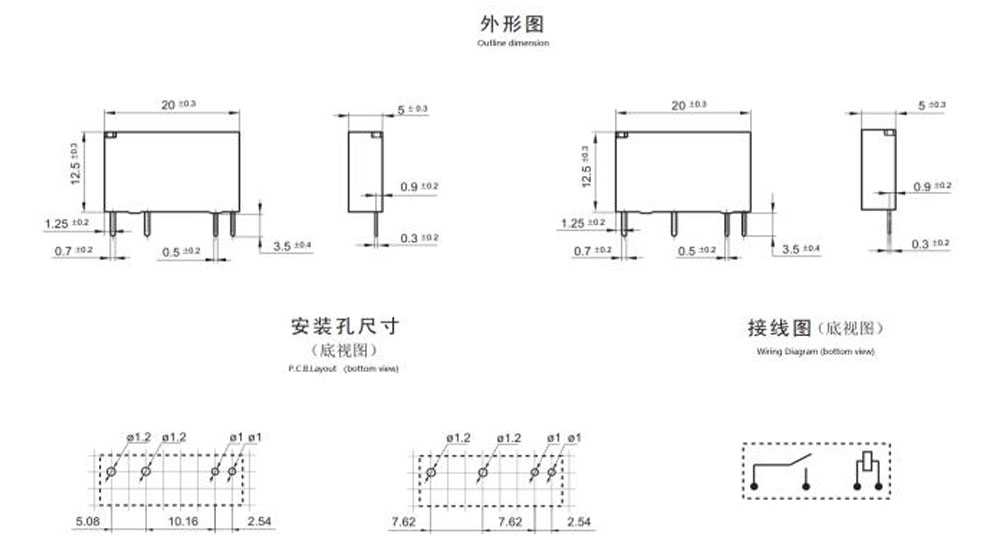

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

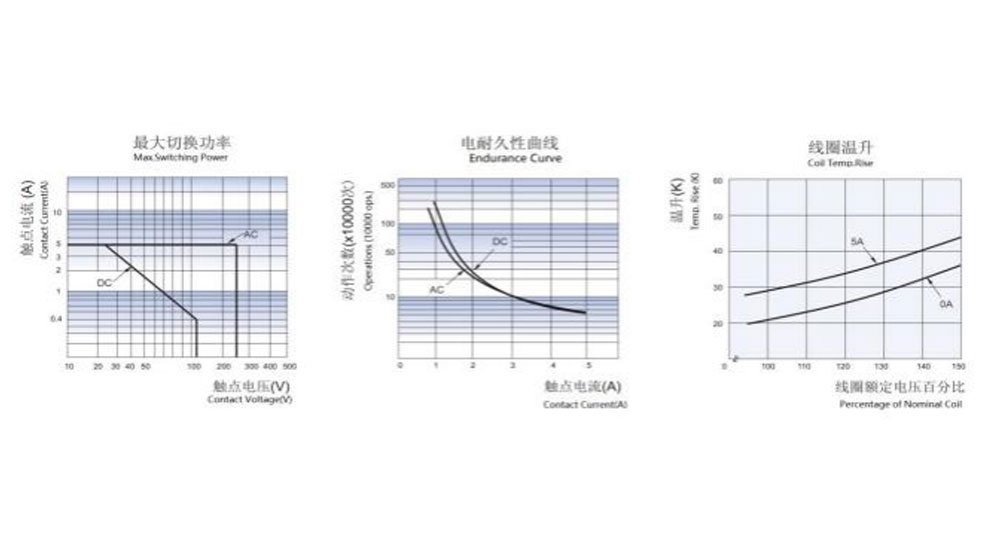

특성 곡선
주문 정보
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: 유형: CY49F
2: 공칭 전압: 5,6,9,12,18,24VDC
3: 접점 핀 거리： F：5.08mm S: 7.62mm
4: 접촉 유형：Y: 단일 접촉, E: 분기 접촉
5: 인클로저 카테고리 : B는 벨트 버클을 나타냅니다. 없음: 없음
6: 인클로저 색상: H-검정색; B-화이트
7: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭 릴레이는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 청소 또는 표면 처리를 권장하지 않습니다.
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 애플리케이션에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 사용 전 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
