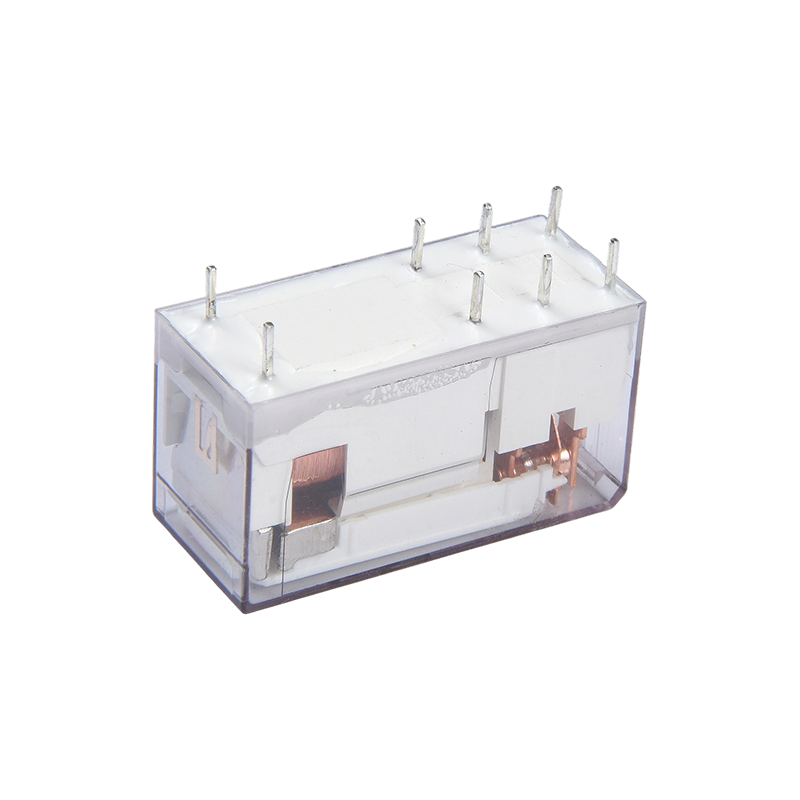

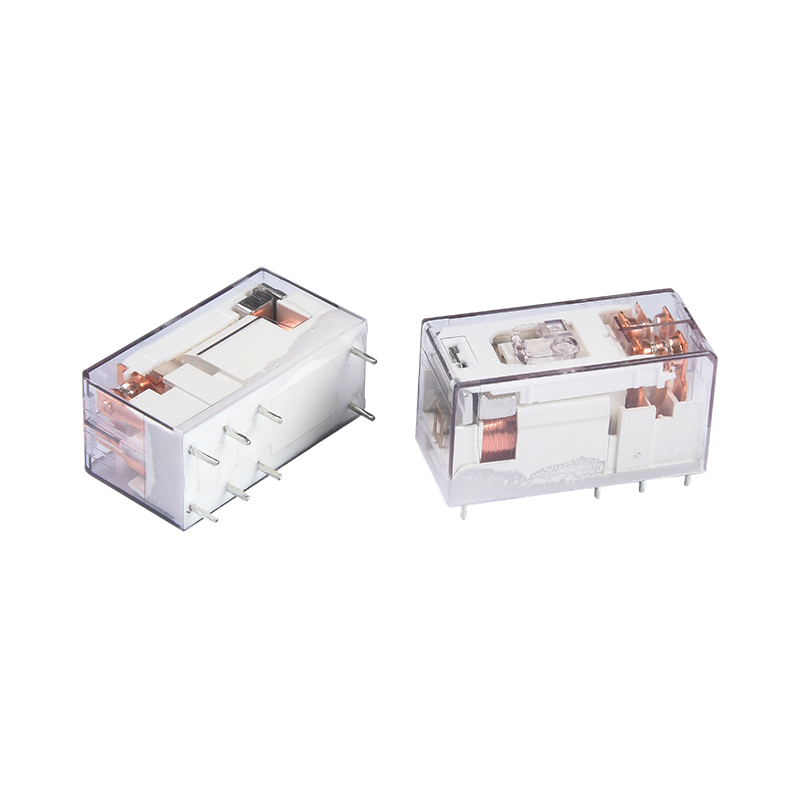

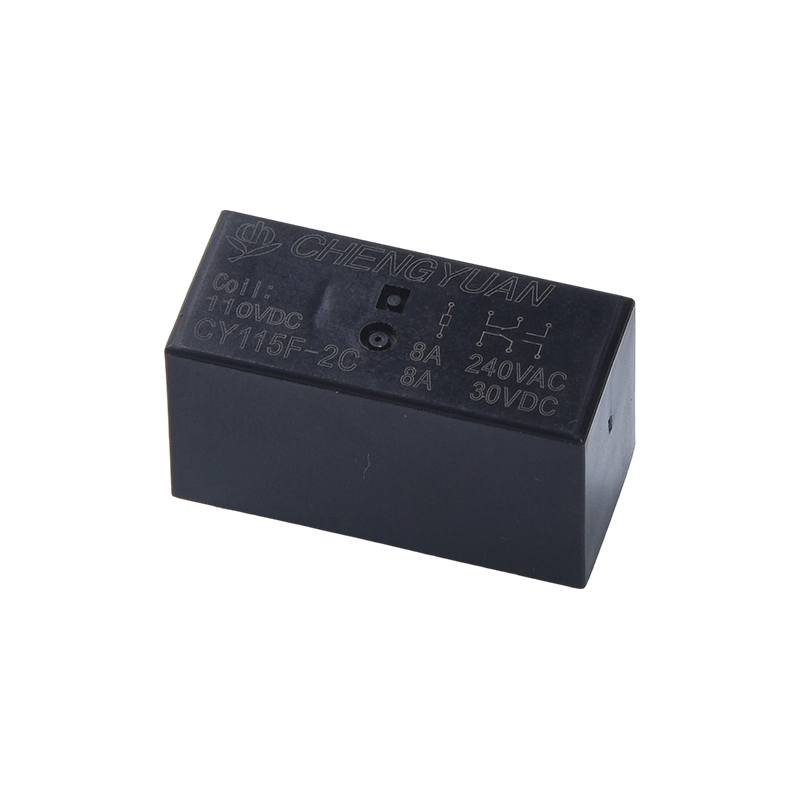

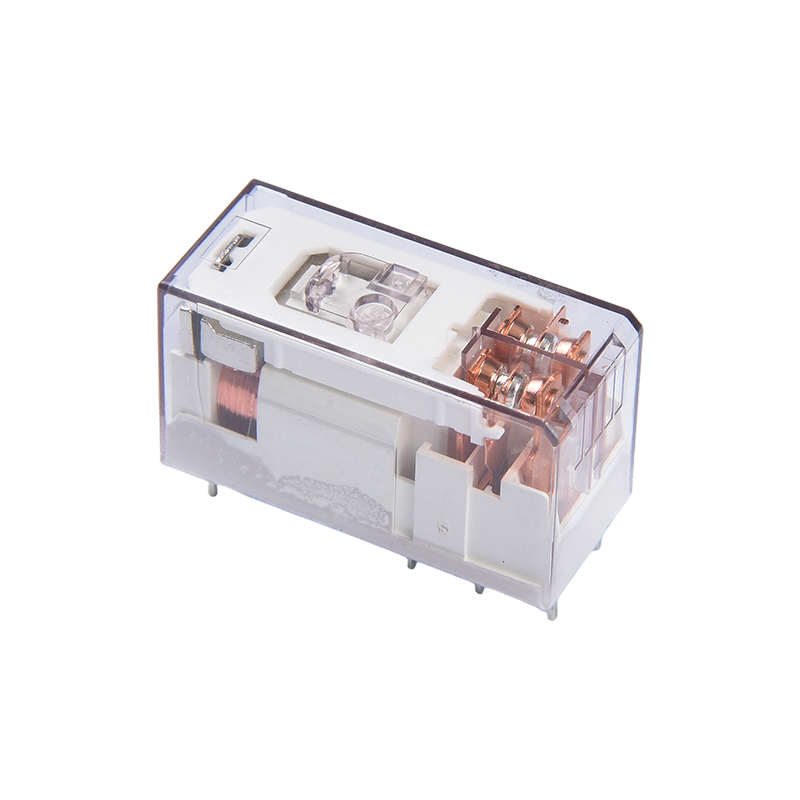

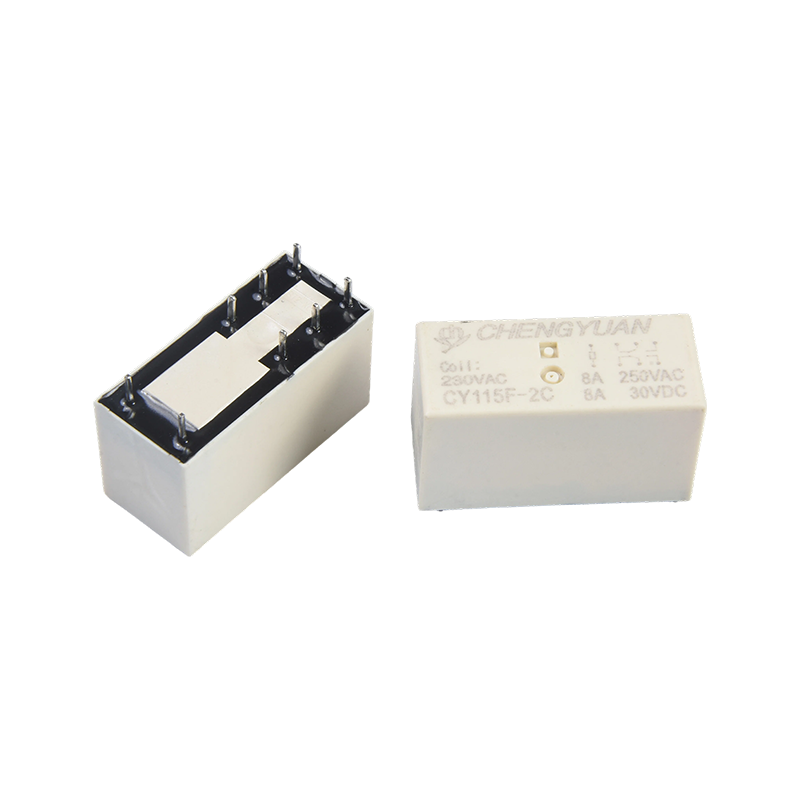

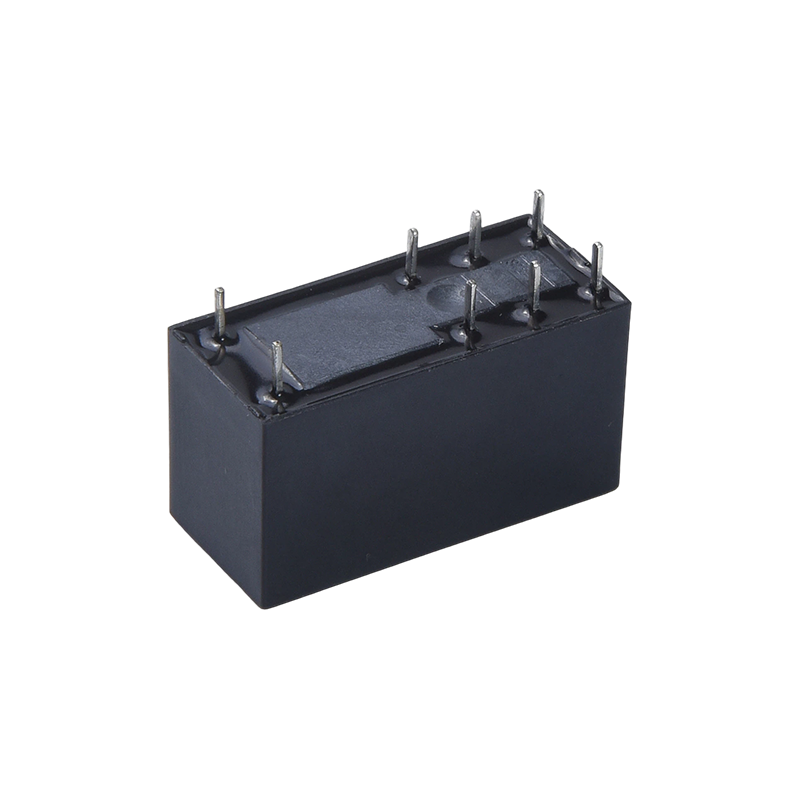

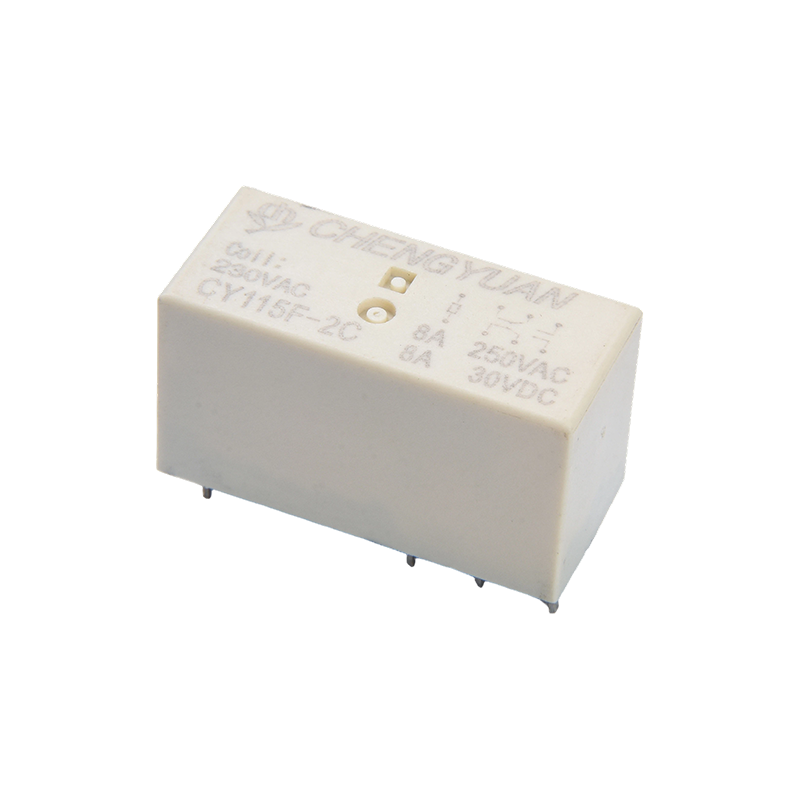

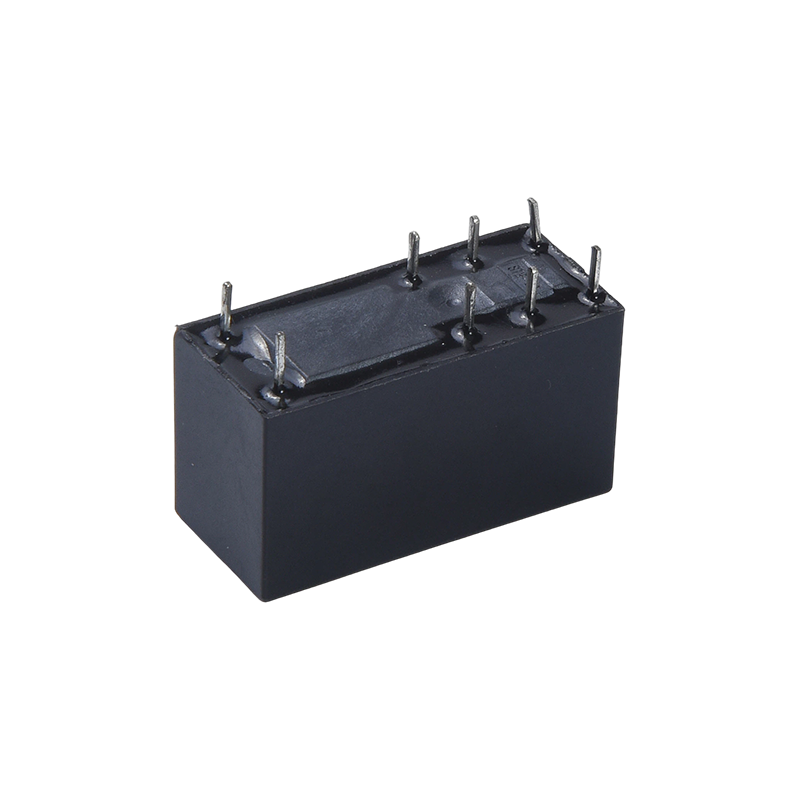

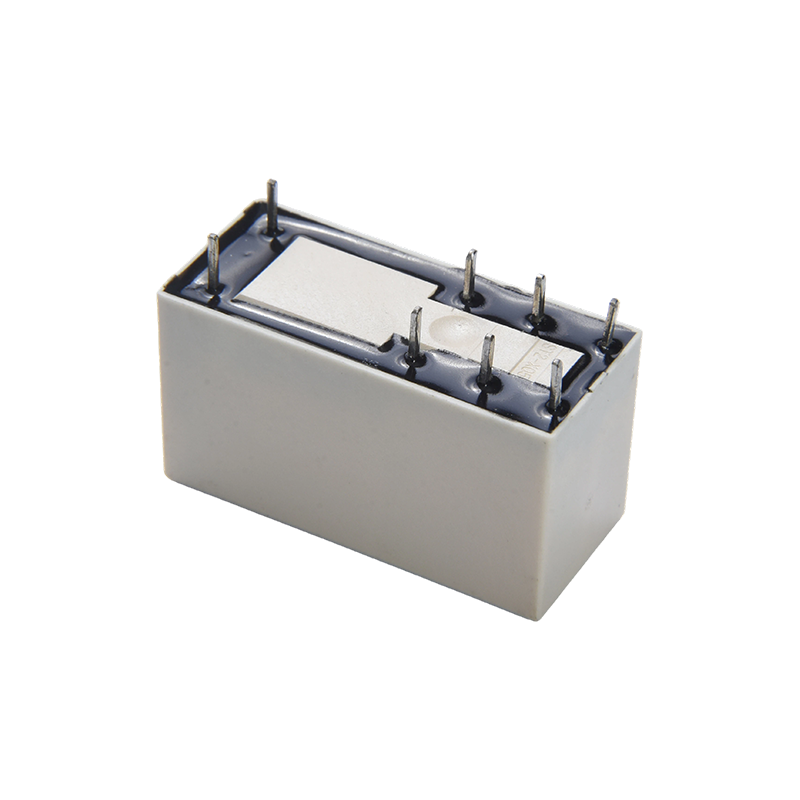

제품 특징:
• 높은 부하 스위칭 용량: 접점은 8A 전류 스위칭을 지원하여 고전력 회로를 효과적으로 제어하고 다양한 부하 요구 사항을 충족합니다.
• 저전력 소비 설계: 코일 감도가 0.4W만큼 낮아 전체 장치 에너지 소비 및 발열을 줄이는 데 도움이 됩니다.
• 고전압 내성 및 절연: 코일과 접점 사이의 전압 내성은 5000V에 달하여 안정적인 전기 절연을 제공하고 안전한 작동을 보장합니다.
• 컴팩트한 구조: 작은 크기로 공간 활용이 최적화되어 인쇄 회로 기판에 조밀하게 장착하는 데 이상적입니다.
• 민감한 제어: 신호가 약한 고전력 회로를 제어하여 자동화 시스템에서 원격 제어 및 격리가 가능합니다.
일반적인 응용 분야:
• 가전제품: 세탁기, 에어컨, 전자레인지, 모터나 발열체의 회로 제어를 위한 기타 장치에 사용됩니다.
• 산업 자동화: PLC 제어 시스템, 모터 및 솔레노이드 밸브 드라이브에 적합하며 안정적인 자동 전환을 제공합니다.
• 신에너지 장비: UPS 무정전 전원 공급 장치, 에너지 저장 시스템 및 인버터에 안정적인 자동 스위치로 적용됩니다.
• 스마트홈: 에어컨, 바닥난방, 커튼 등 원격 지능형 관리를 위한 시스템을 제어하는 데 사용됩니다.
• 시청각 및 디스플레이 장비: 신호 및 전원의 정확한 전환을 보장하기 위해 오디오 시스템, 모니터 및 기타 장치에 사용됩니다.
연락처 데이터
| 유형 | CY115F |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격 부하(저항 부하) | 8A 250VAC |
| 최대. 스위칭 전류 | 10A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전원 | 2500VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간:1000VAC, 50/60Hz 1분간 |
| 코일과 접점간 : 5000VAC , 50/60Hz 1분간 |
| 접점간:2,500VAC, 50/60Hz 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 복진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 복진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 100G |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 약 13.5g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 80.00 | 62.5 | 약 0.4W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
위에 표시된 데이터는 초기 값입니다. 코일 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 가하지 마세요.

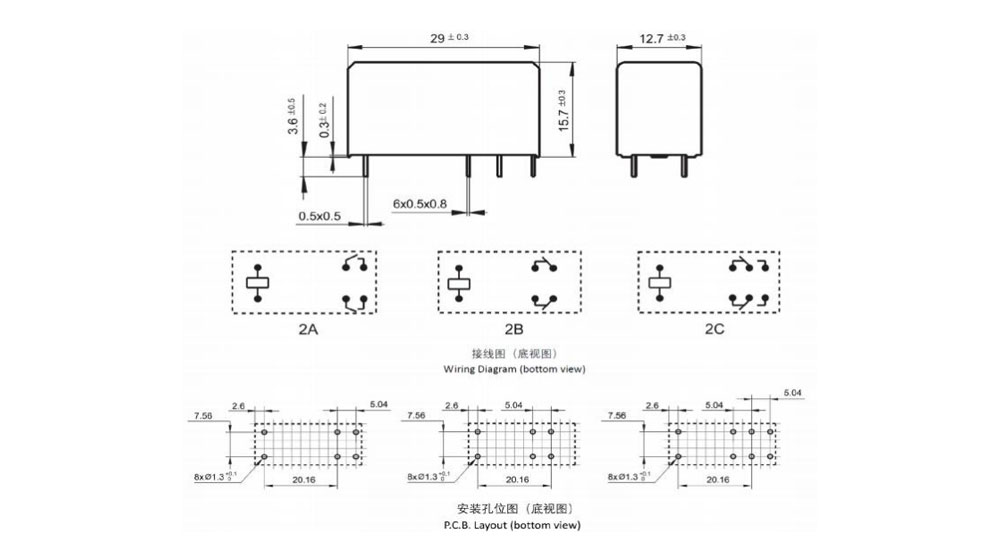

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

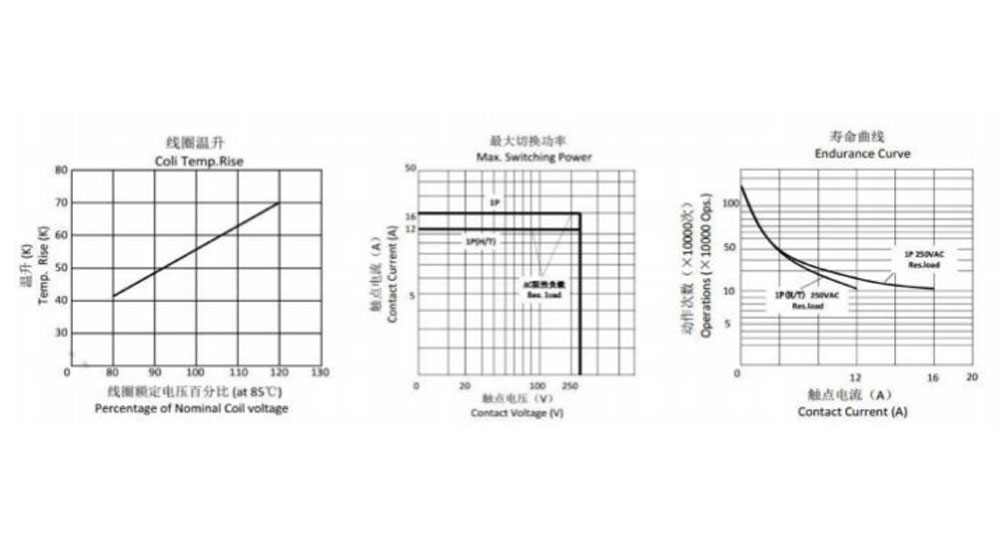

특성 곡선
주문 정보
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CY115F
2: 극 수: 2-2Pole
3: 연락처 배치: A-Form A ; B-양식 B ; C-양식 C
4: 공칭 전압: 5,6,9,12,18,24,48VDC
5: 인클로저 색상: B-Black
6: 코일 Pwor: D-0.4W
7: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특별 요구 사항
방폭 릴레이는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 청소 또는 표면 처리를 권장하지 않습니다.
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 올바른 위치에서 선택할 수 있어야 합니다.
자신의 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 팬 청소 후 사용하기 전에 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
