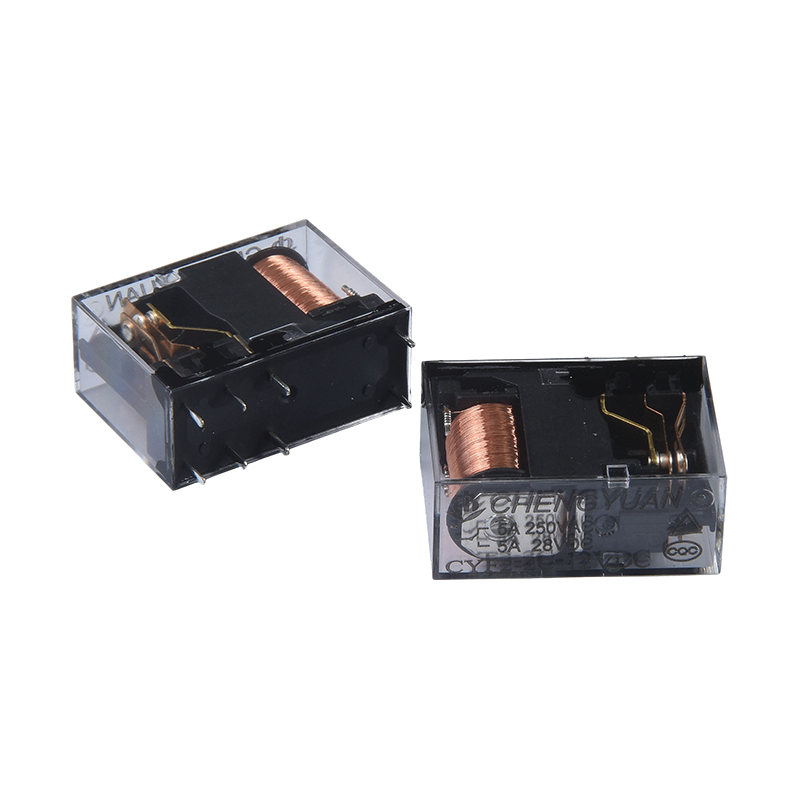

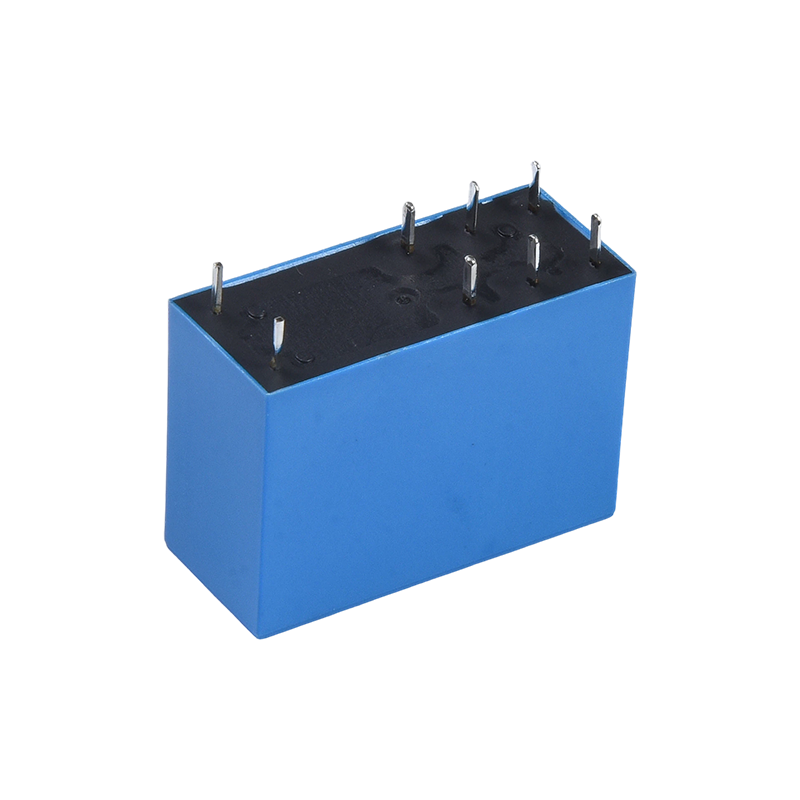

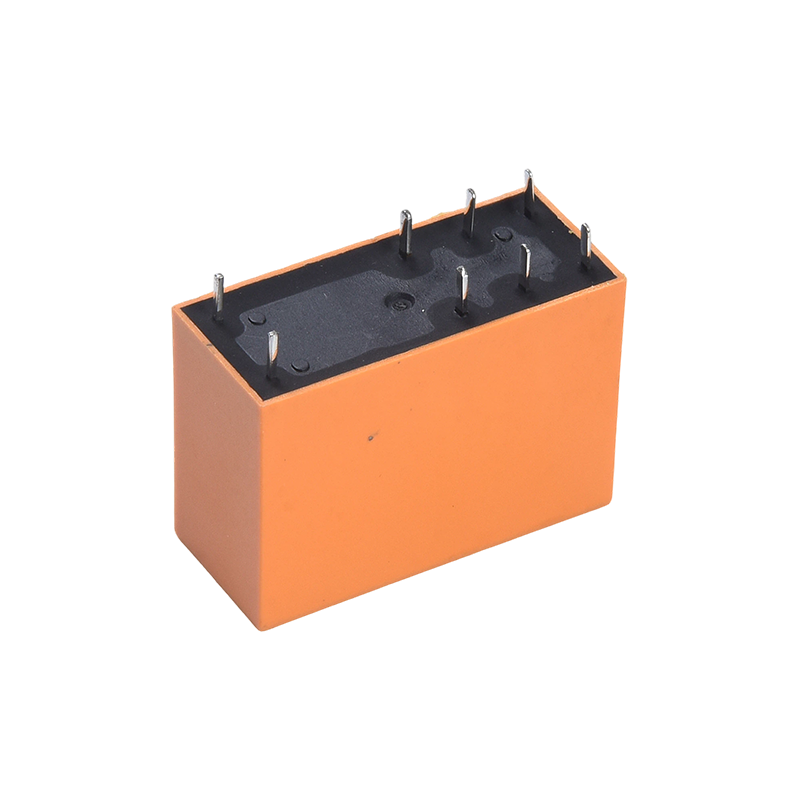

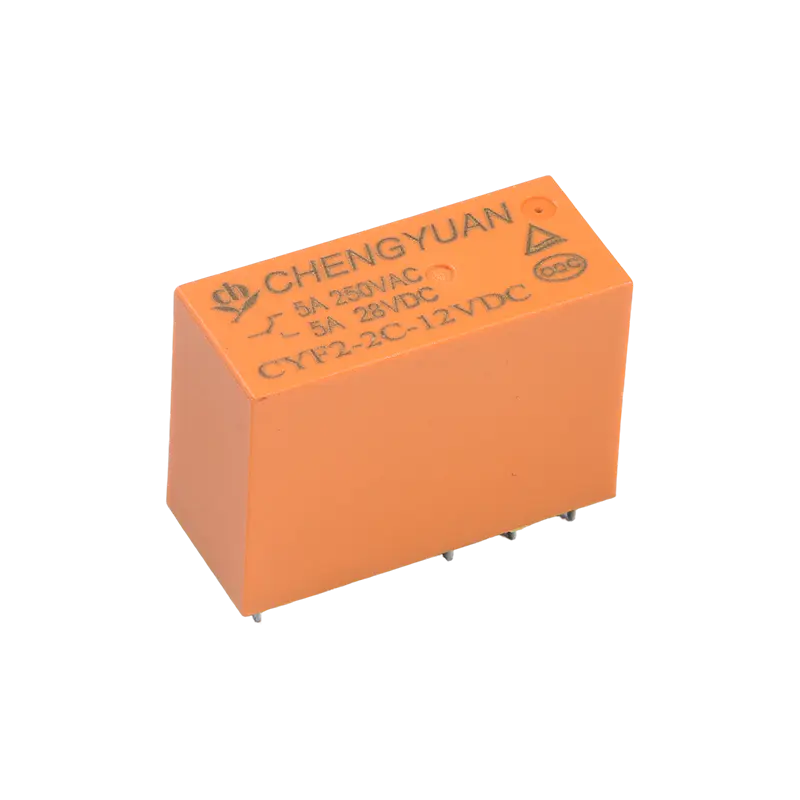

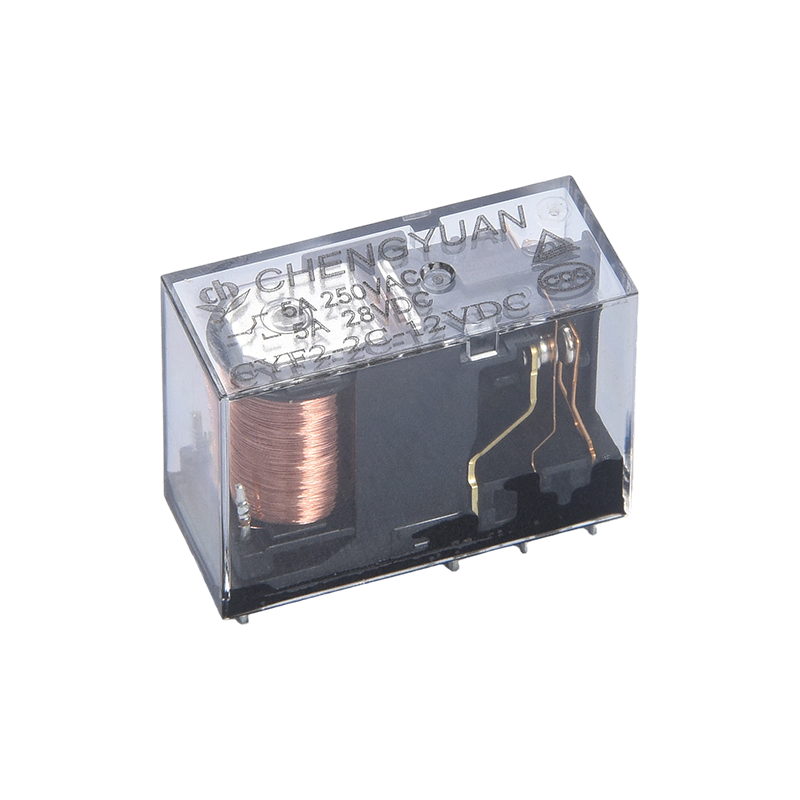

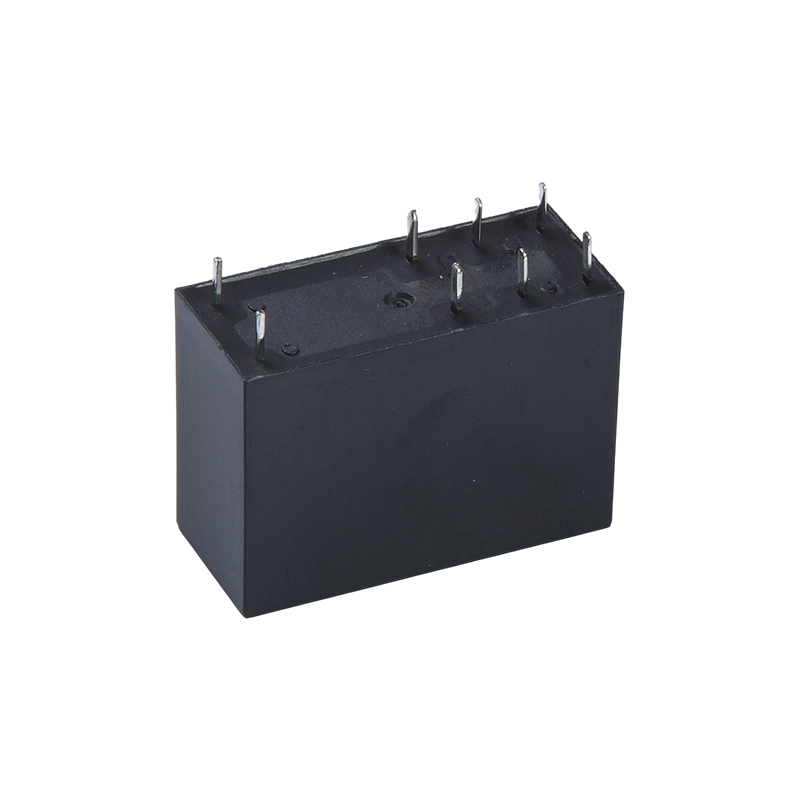

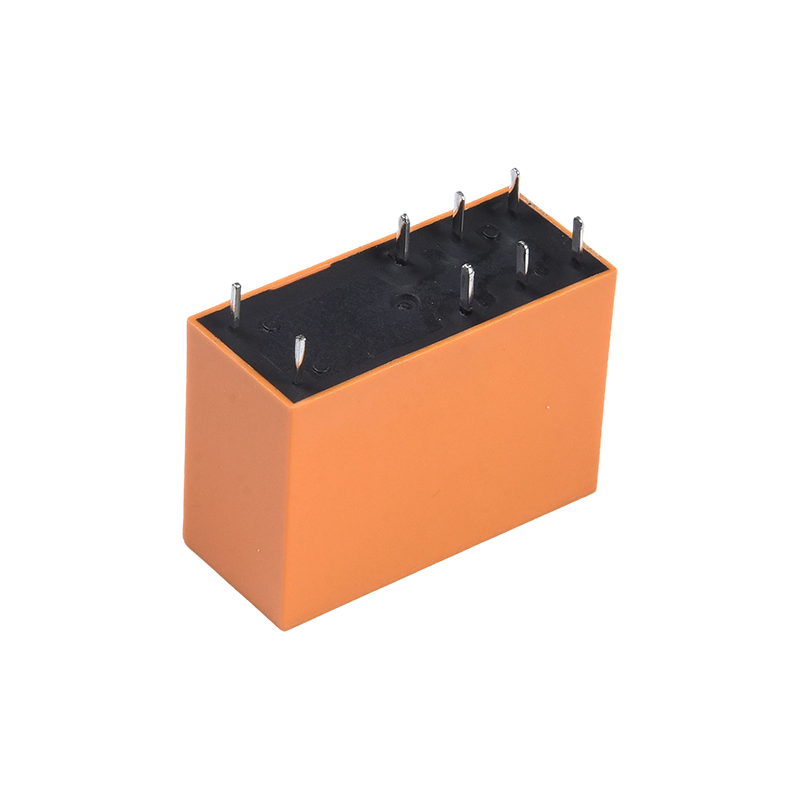

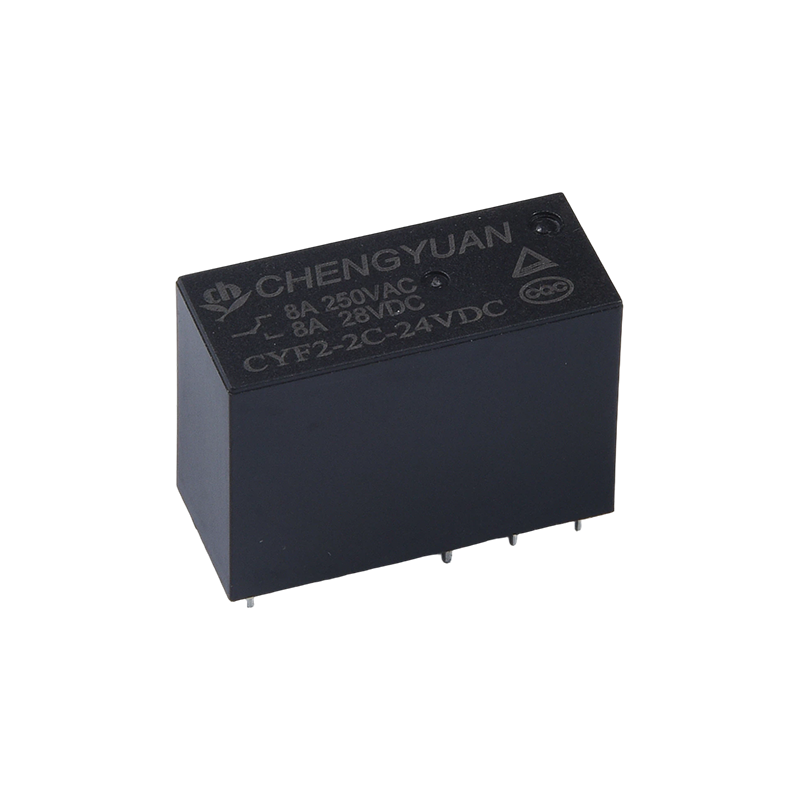

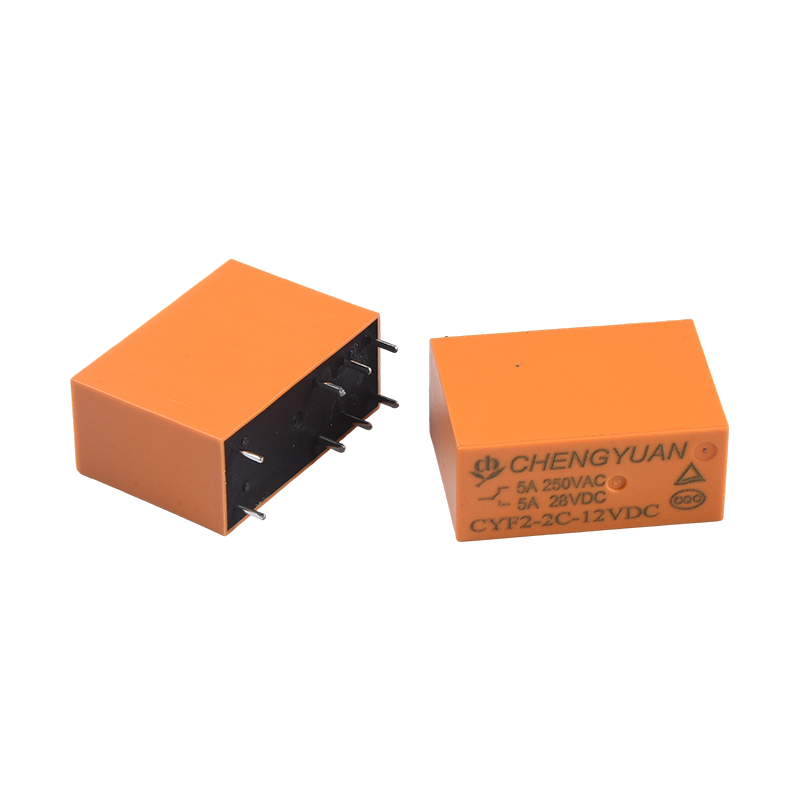

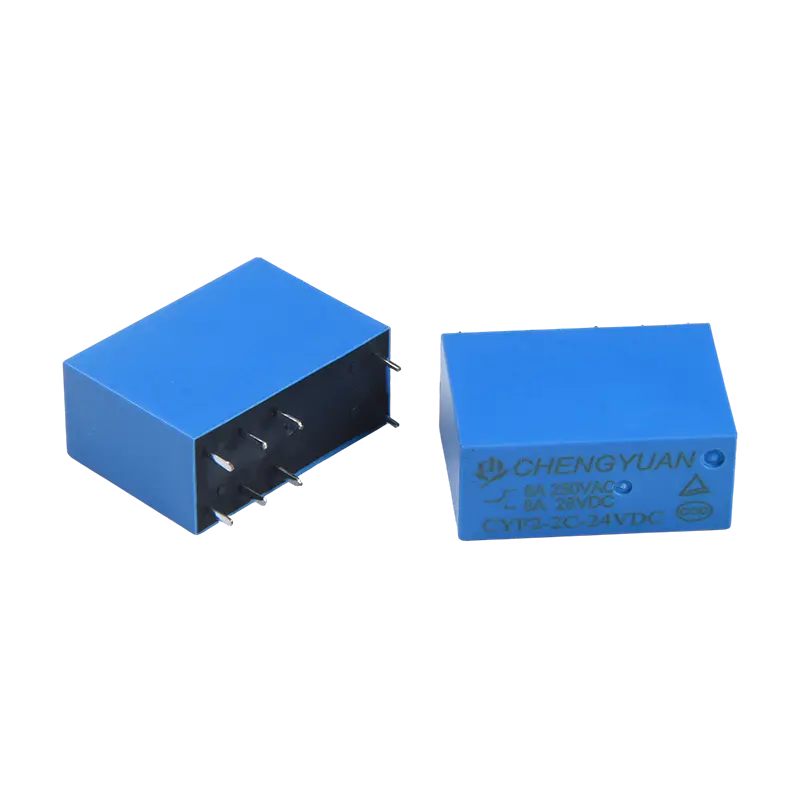

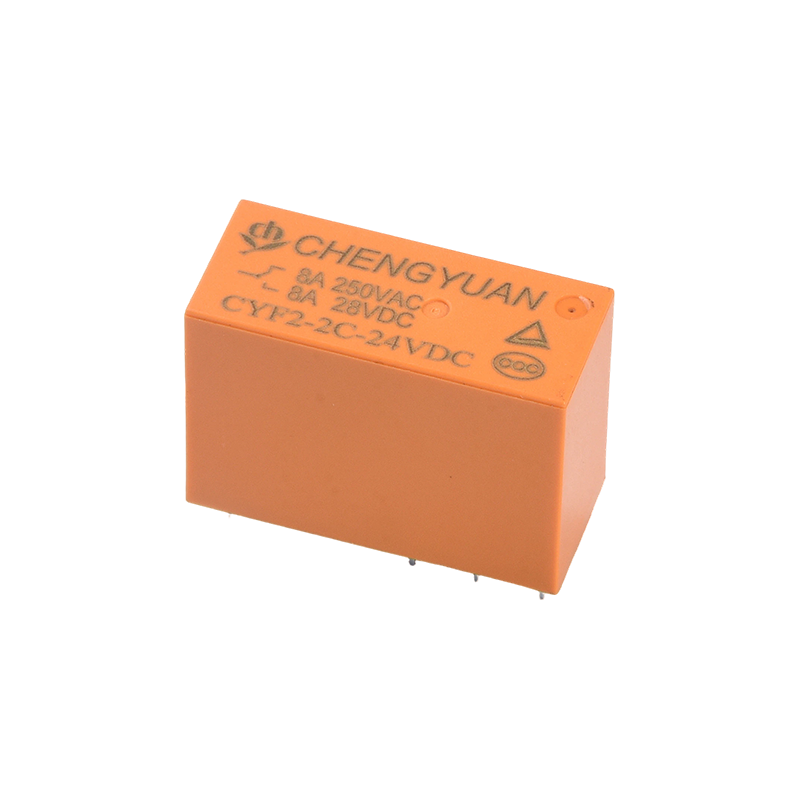

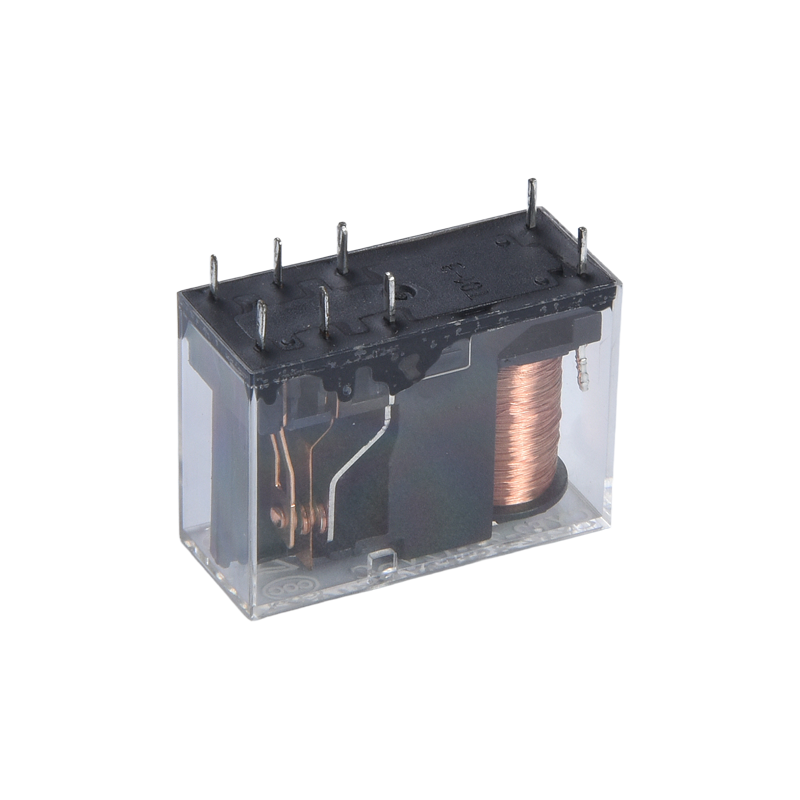

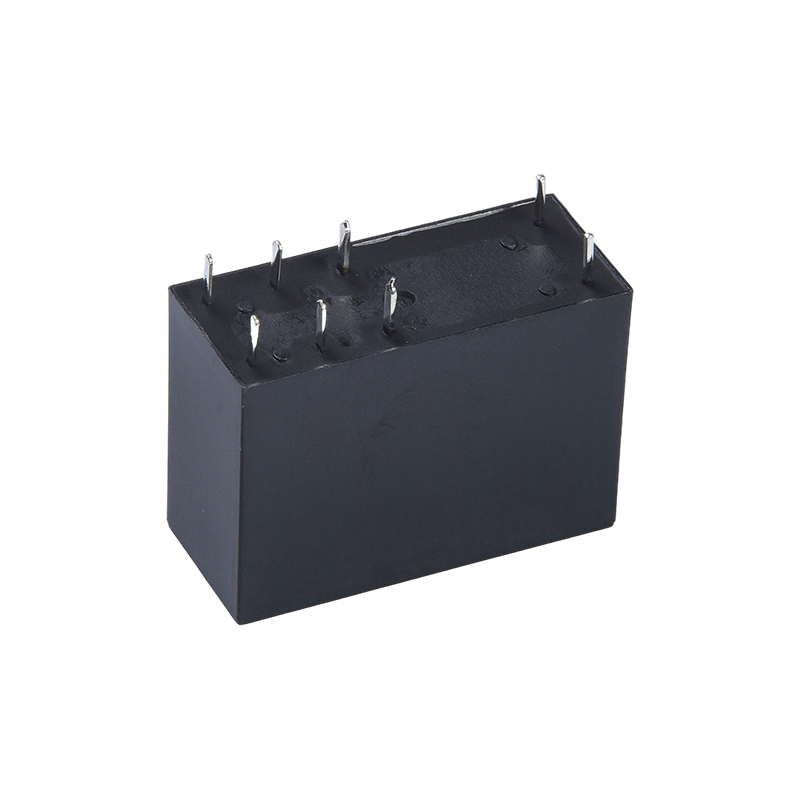

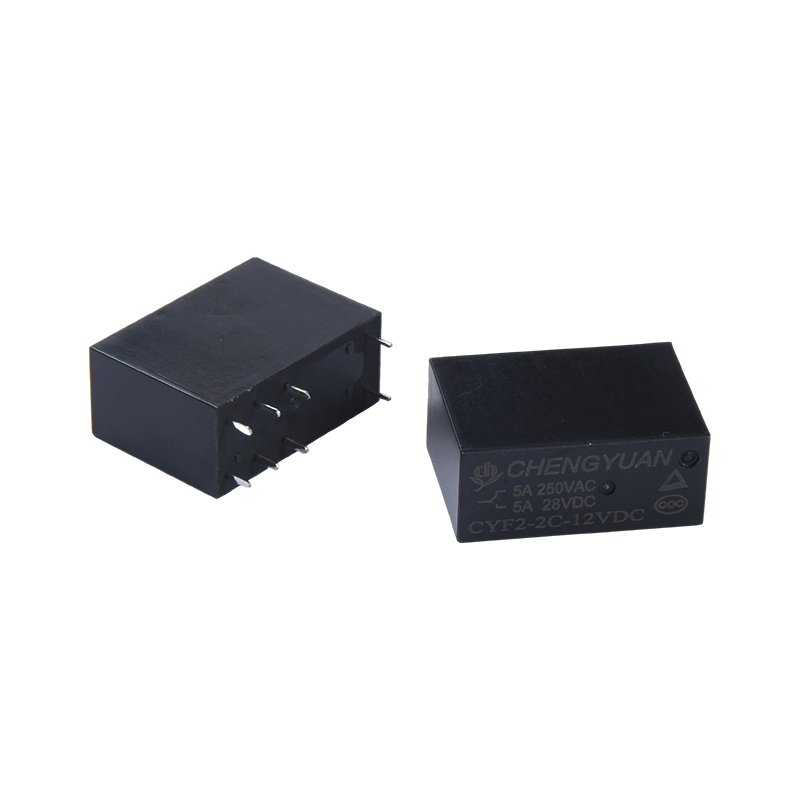

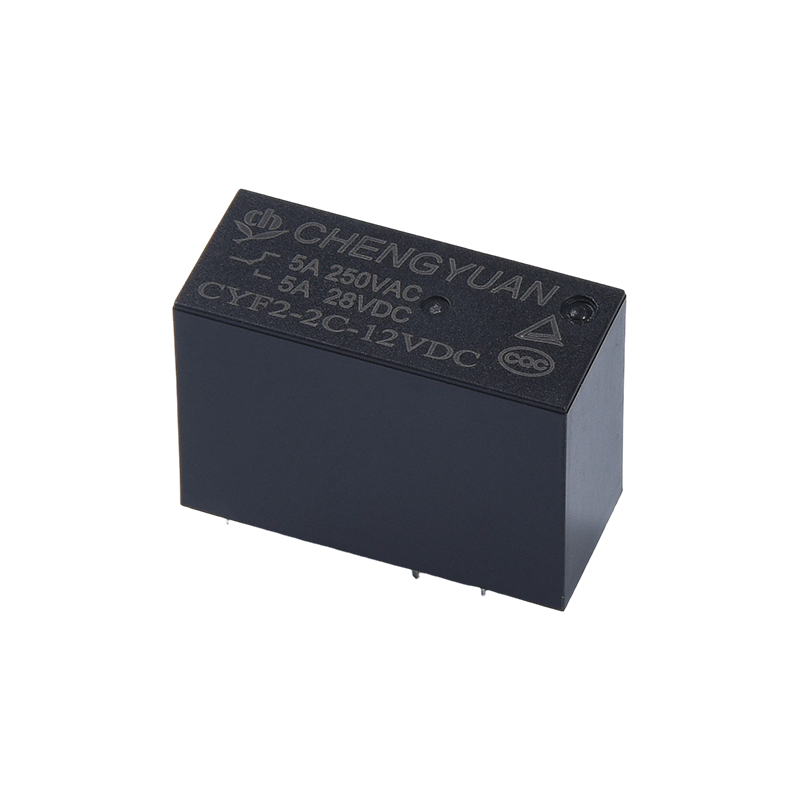

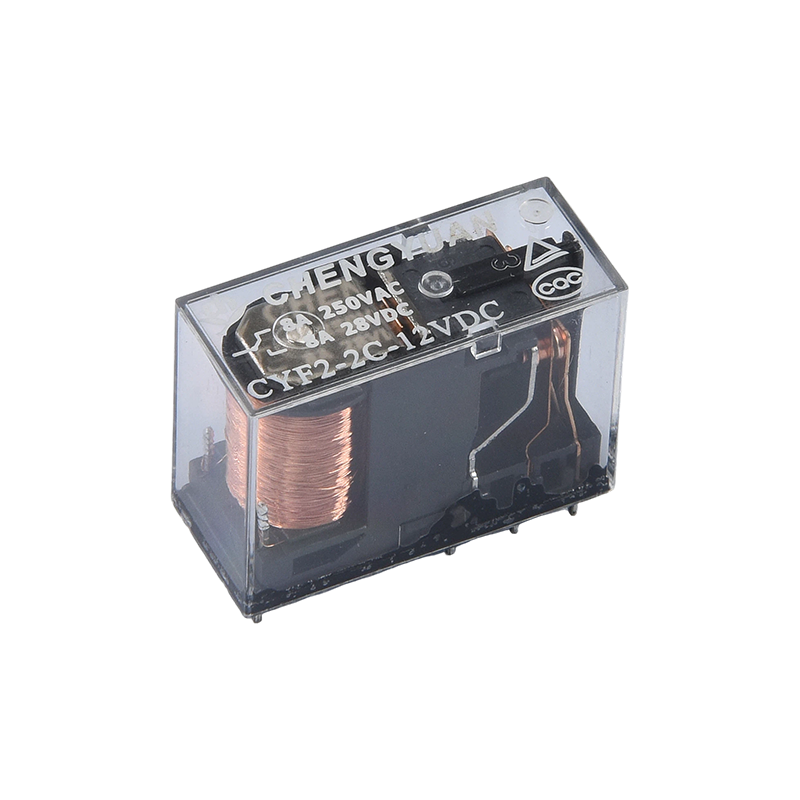

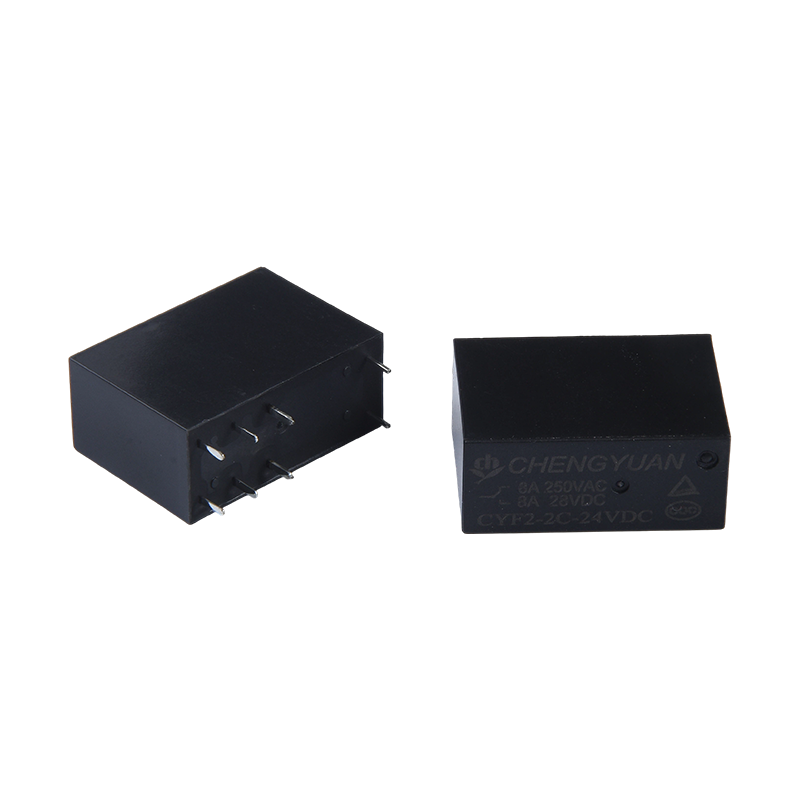

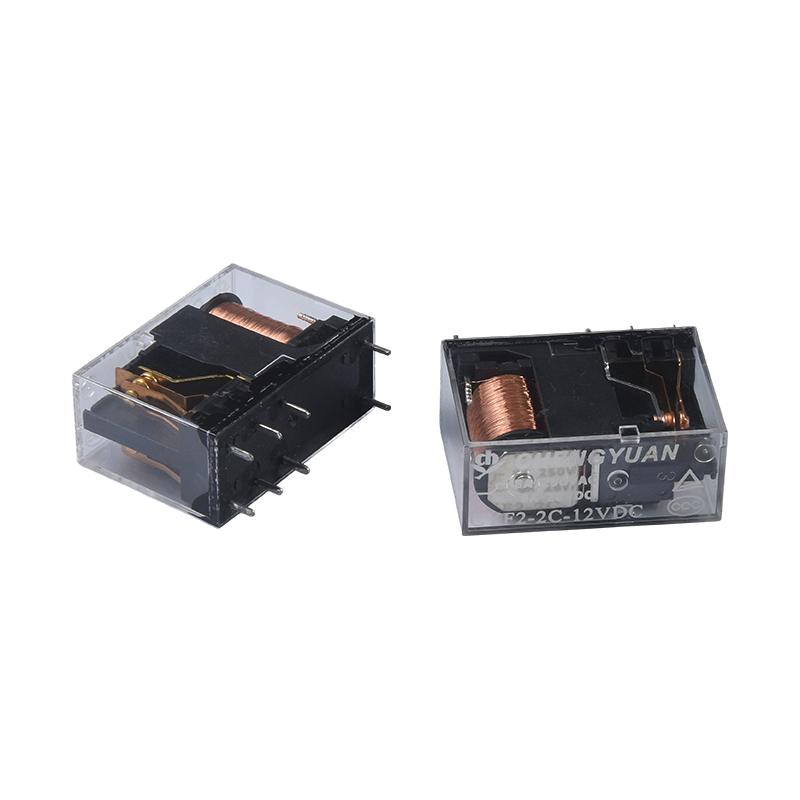

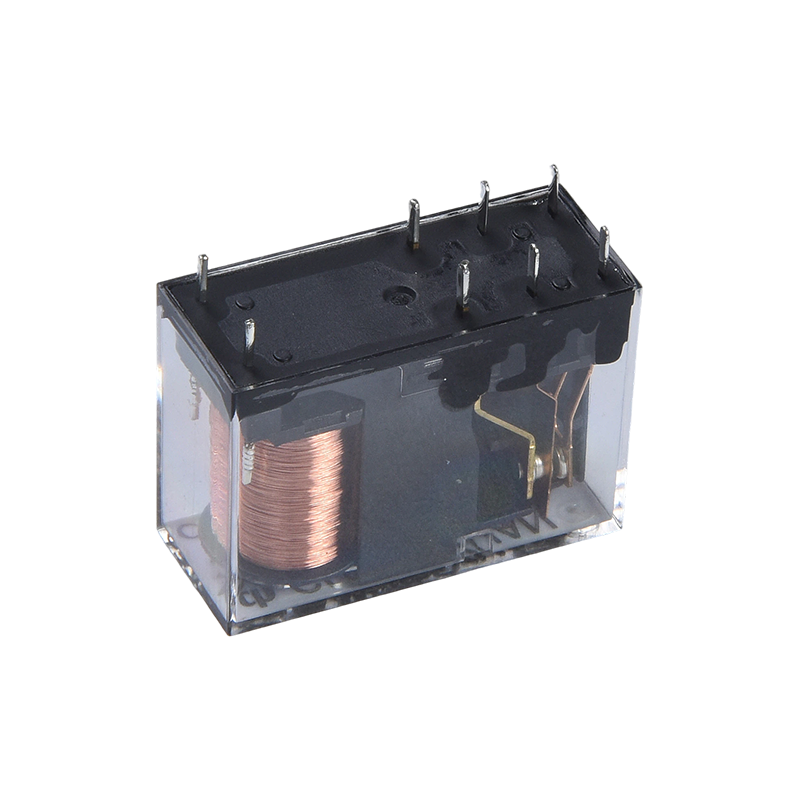

특징:
고부하 적응: 다양한 부하 사양(5A/8A 2세트, 10A/12A/16A 1세트)을 포괄하는 17A 접점 스위칭 용량, 다양한 전원 회로 요구 사항에 적합합니다.
DPDT 구조: 쌍극 쌍투형 설계를 통해 두 회로 세트의 동시/독립적 전환이 가능해 제어 기능이 확장되고 구성 요소 수가 줄어듭니다.
고전압 내전압 절연: 코일과 접점 사이의 5000V 내전압, 우수한 절연 성능, 회로 고장 위험 감소;
넓은 전압 호환성: 3VDC-48VDC 코일 전압 범위, 추가 전압 변환 구성 요소 없이 다양한 제어 회로와 직접 호환 가능
컴팩트한 설치: 작은 크기, 8핀 구조, 고밀도 PCB 레이아웃에 적합하여 내부 장비 공간 절약;
권위 있는 인증: TUV 및 CQC 인증을 받아 국제 및 국내 안전 표준을 충족하며 여러 지역 시장에 적합합니다.
안정적인 작동: 전자기 원리를 기반으로 한 안정적인 스위칭 제어, 안정적인 접촉 저항, 빠른 응답, 저전력 환경에서 연속 작동에 적합합니다.
편리한 조립: 일반 8핀 구조로 납땜 자동화가 용이하여 생산 효율성이 향상되고 조립 오류가 줄어듭니다. 해당
시나리오:
산업 분야: 산업 자동화 장비, PLC 제어 시스템, 공작 기계 전기 시스템의 신호 스위칭 및 전원 제어;
전원 공급 장치 보호: UPS 무정전 전원 공급 시스템용 스위칭 회로로 지속적인 전원 공급을 보장합니다.
가전제품: 세탁기, 냉장고, 에어컨 등 대형 가전제품의 제어회로로 부하 전환 및 모드 선택이 가능합니다.
시청각 및 보안: 오디오 장비의 신호 전환 및 보안 경보 시스템의 회로 제어;
기타 전자 장치: 텔레비전(TV)용 제어 회로, 소형 전자 기기용 전원 관리 모듈.
연락처 데이터
| 유형 | CYF2 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 5A/8A 250VAC |
| 최대. 스위칭 전류 | 8A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전원 | 2216VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간:1000VAC, 50/60Hz 1분간 |
| 코일과 접점간 : 5000VAC, 50/60Hz 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 복진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 복진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 14g |
코일 데이터(20℃ 기준)
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 240 | 12.5 | 약 0.72W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | 약 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
위에 표시된 데이터는 초기 값입니다. 코일 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 가하지 마세요.

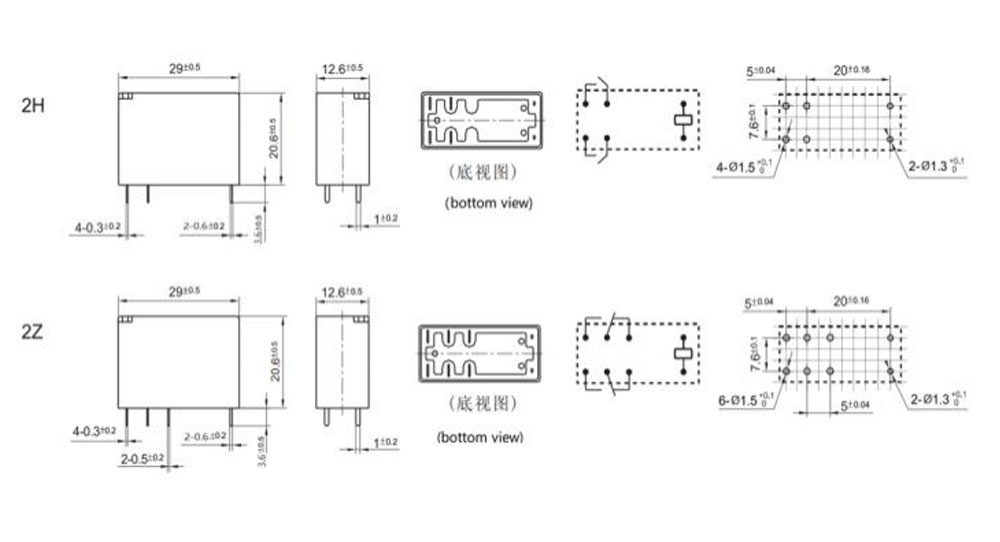

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

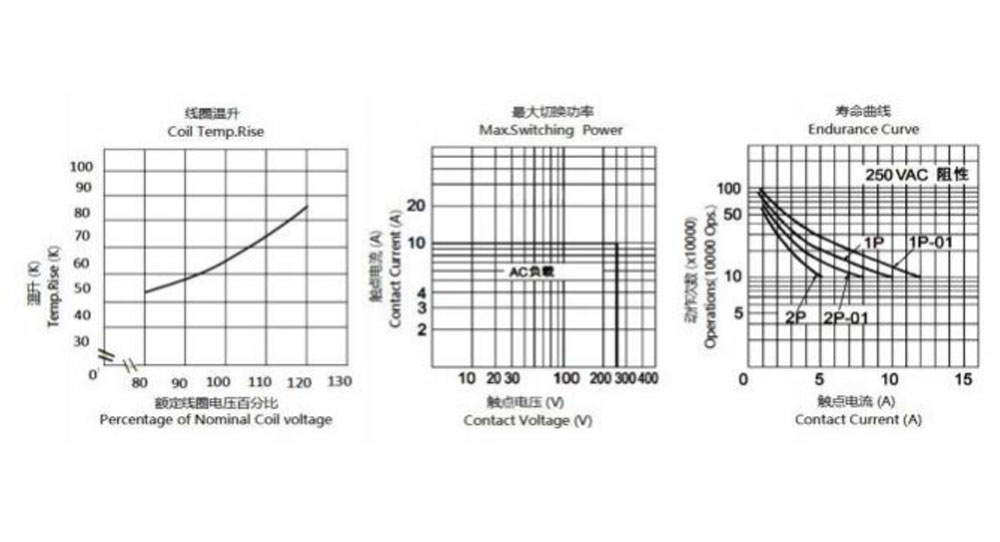

특성 곡선
주문 정보
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: 유형: CYF2
2: 그의 8A 없음 -5A
3: 극 수: 2-2Pole
4: 연락처 배열: C Fom C ; H A로부터 ; B 발신 B
5: 공칭 전압: 3,5,6,9,12,18,24,48VDC
6: 인클로저 색상: T -투명, H-검정색, L-파란색
7: 코일 Pwor: D-0.72W L-0.54W
8: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
9: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭 릴레이는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 청소 또는 표면 처리를 권장하지 않습니다.
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 애플리케이션에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 사용 전 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
