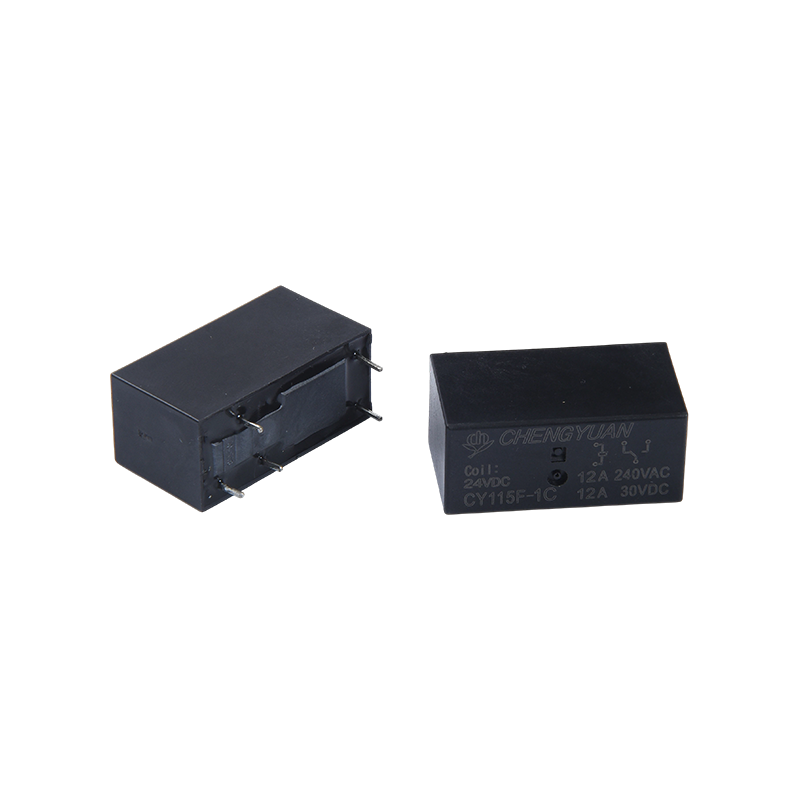

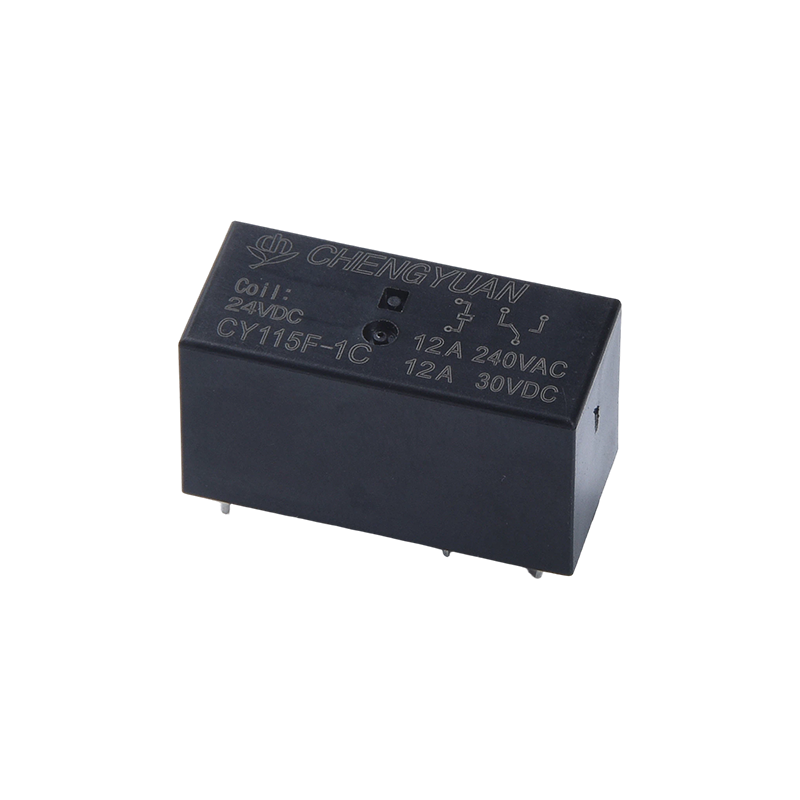

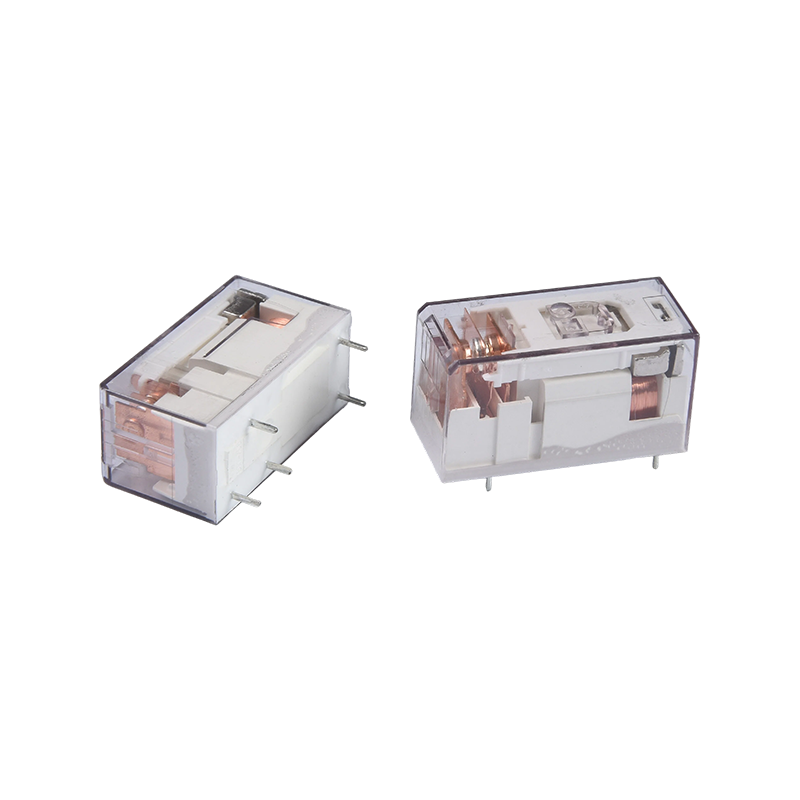

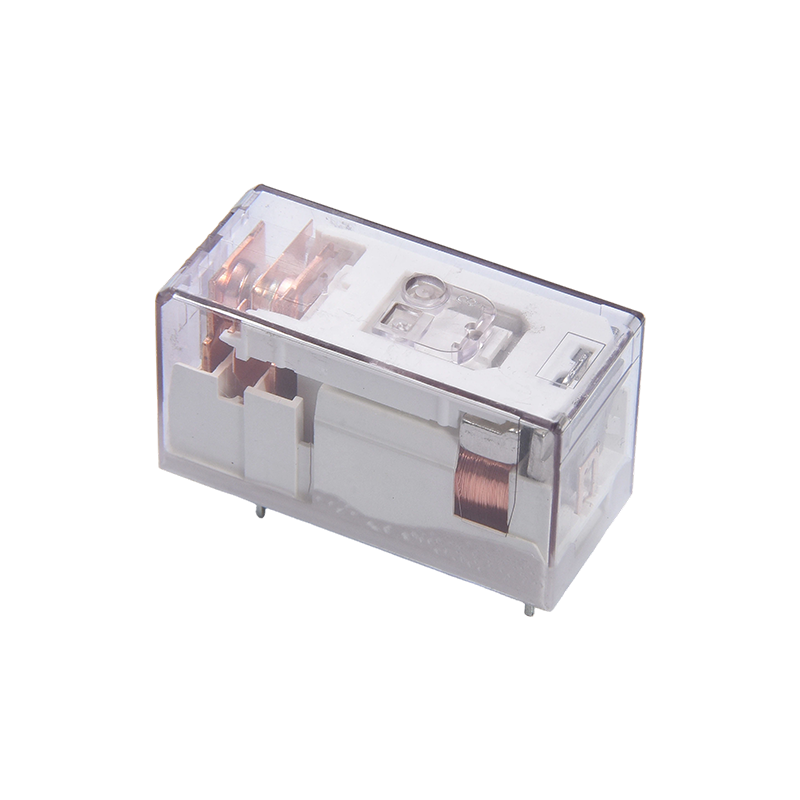

제품 장점:
고부하, 컴팩트 설계: 소형 PCB 릴레이에서 12A 접점 스위칭을 달성하여 설치 공간을 절약하고 고밀도 보드 레이아웃에 적합합니다.
넓은 코일 전압 호환성: 코일은 3VDC~230VAC/VDC의 넓은 전압 범위를 지원하므로 추가 변환 없이 다양한 제어 전압 시스템과 직접 통합이 가능합니다.
강력한 전기 절연: 접점-코일 내전압은 최대 5000V로 간섭을 효과적으로 억제하고 시스템 안전성과 안정성을 향상시킵니다.
주요 특징:
접점 용량: 12A @ 240VAC / 30VDC, 대부분의 가전제품 및 산업용 장비의 전력 제어 요구 사항을 충족합니다.
접점 형식: 다양한 접점 형식(예: 1H, 1Z 등)으로 제공되며 상시 개방, 상시 폐쇄 및 유연한 애플리케이션을 위한 전환 회로 구성을 지원합니다.
구동 효율성: 일반적인 코일 전력 소비는 0.4W, 낮은 에너지 소비 및 민감한 반응입니다.

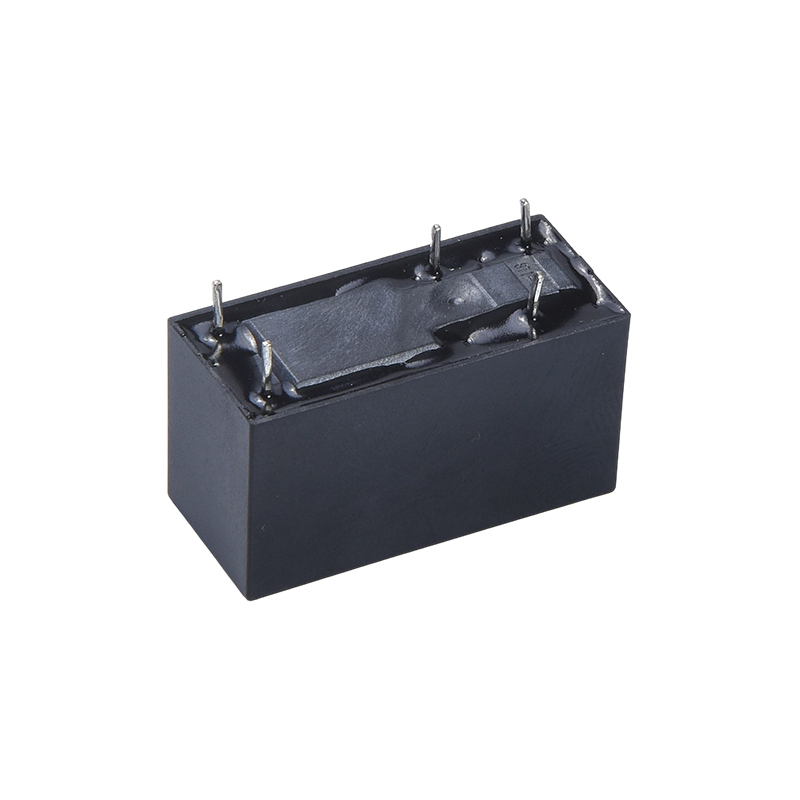

핀 디자인: 손쉬운 납땜 및 자동화된 생산 설치를 위한 표준 5핀 PCB 핀입니다.
주요 응용 프로그램:
산업 자동화: PLC 출력 모듈, 모터 컨트롤러, 솔레노이드 밸브 드라이버 및 장비 전원 스위칭에 사용됩니다.
스마트 컨트롤: 스마트 홈 시스템에 통합되어 에어컨, 바닥 난방, 조명, 전기 커튼 등 고전력 부하를 제어합니다.
에너지 관리: UPS 무정전 전원 공급 장치, 태양광 인버터, 에너지 저장 시스템 및 회로 스위칭 제어를 위한 기타 신에너지 장비에 적용됩니다.
장비 절연: 제어단과 부하단 사이에 전기 절연을 제공하여 저전압 제어 회로를 보호합니다.
연락처 데이터
| 유형 | CYF115F |
| 연락처 자료 | 은합금 |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격부하(저항부하) | 12A 250VAC |
| 최대. 스위칭 전류 | 12A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전력 | 3342VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 15ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1분 동안 1000VAC, 50/60Hz |
| 코일과 접점 사이: 1분 동안 5000VAC, 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 100G |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 13.5g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 5 | 80.00 | 62.5 | 약 0.4W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
위에 표시된 데이터는 초기값입니다. 코일의 과열을 방지하기 위해 코일에 최대 허용 전압을 10분 이상 인가하지 마십시오.

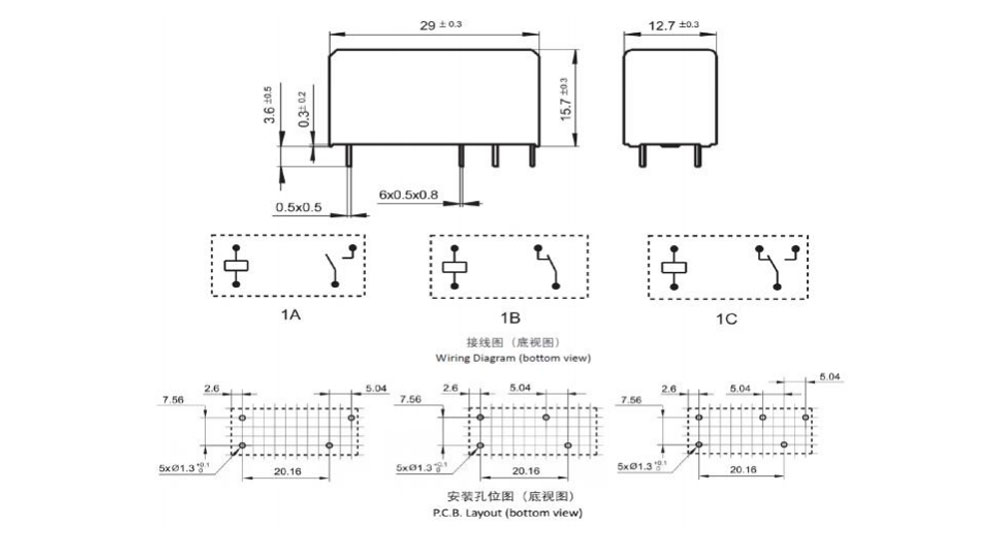

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

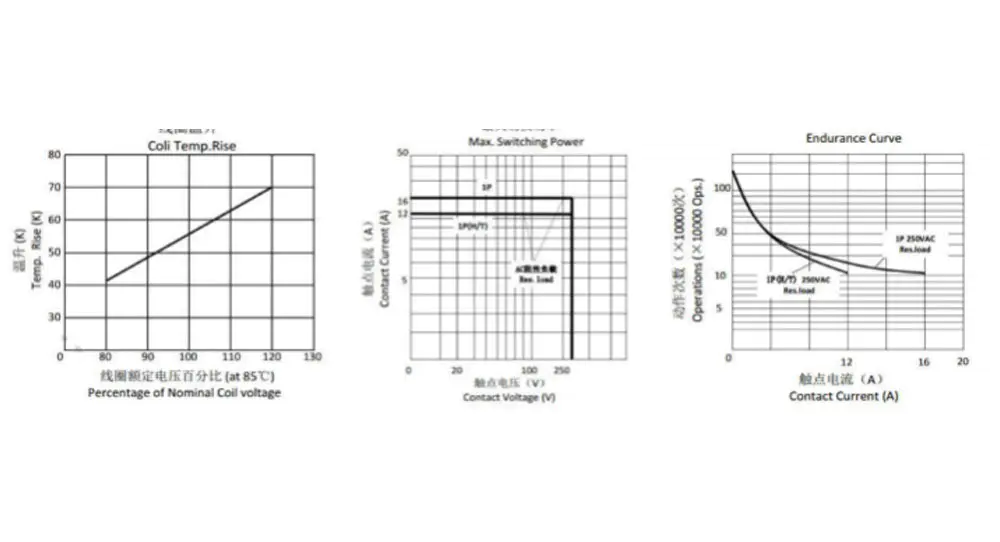

특성 곡선
주문 정보
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CY115F
2: 극 수: 1-1Pole
3: 연락처 배열: A-Form A ; B-양식 B ; C-폼 C
4: 공칭 전압: 5,6,9,12,18,24,48VDC
5: 인클로저 색상: B-검정색
6: 코일 전력: D-0.4W
7: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 용도에 적합한 제품. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
