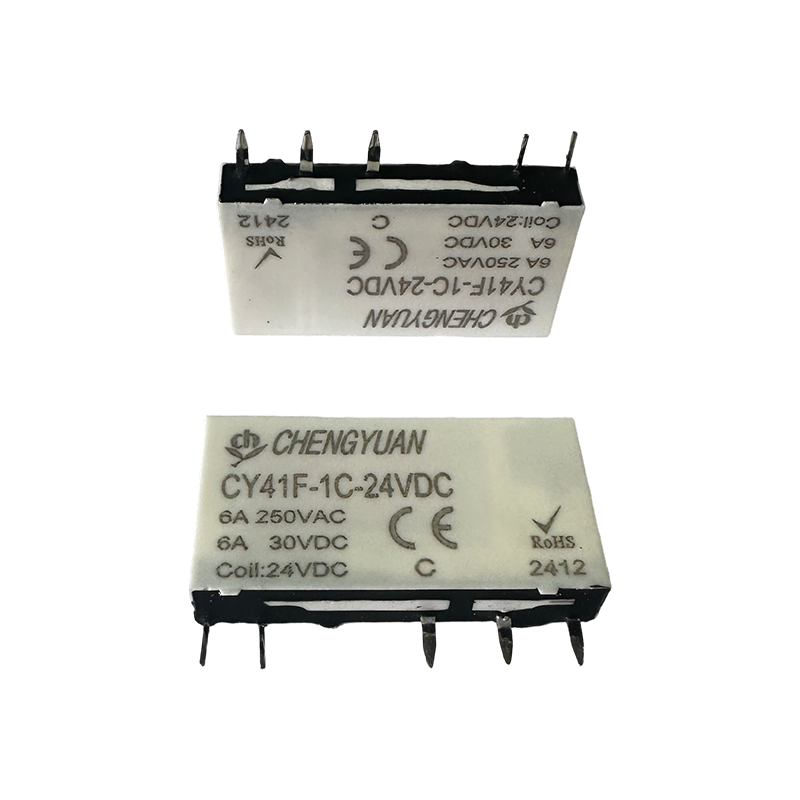

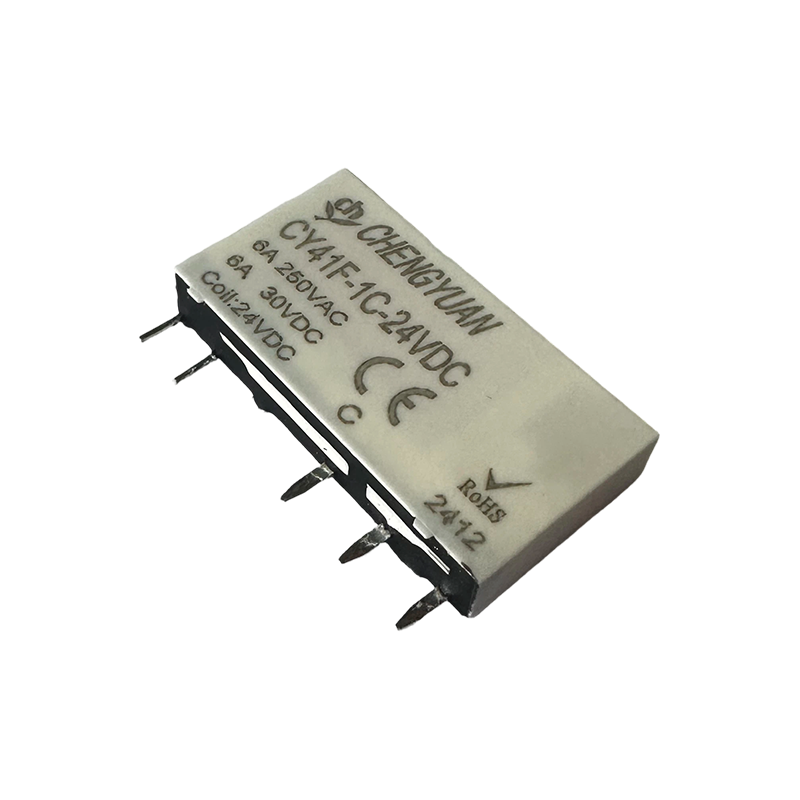

특징:
● 초박형(폭이 5mm에 불과)
● 접점 스위칭 용량 6A
● 코일과 접점간 절연전압 : 4kV
● 코일과 접점간 서지전압 저항 : 6kV
● VDE0700/0631 강화 절연 요구 사항을 충족합니다.
● 고감도, 소비전력 약 0.17W
적용 가능한 시나리오:
● 가전제품 : 전기히터, 인덕션쿠커 등 고출력 소형 가전제품의 전력제어
● 산업 제어: 자동화 장비, 소형 PLC, 모터 제어 회로
● 스마트 전력설비 : 스마트 배전함, 충전파일 보조제어
● 보안장비 : 감시전원, 출입통제시스템 회선전환
접촉 매개변수
| 연락처 구성 | 1시간, 1Z |
| 접촉 저항 (1) | 금도금 접점: ≤ 30mΩ(1A 6VDC), 비금도금 접점: ≤ 100mΩ(1A 6VDC) |
| 접촉 재료 | AgSnO₂, AgNi |
| 접점 부하(저항성) | 6A 250VAC / 30VDC |
| 최대 스위칭 전압 | 400VAC / 300VDC |
| 최대 스위칭 전류 | 6A |
| 최대 스위칭 전력 | 1500VA / 180W |
| 최소 부하 (2) | 비금도금: 5VDC 100mA; 금도금: 5VDC 10mA |
| 기계적 내구성 (3) | 1×107 주기 |
| 전기적 내구성 | H 유형: 6×10⁴ 사이클(AgNi, 6A 250VAC/30VDC, 저항 부하, 85℃, 1s on 9s off)Z 유형: 3×10⁴ 사이클(NO, AgNi, 6A 250VAC/30VDC, 저항 부하, 85℃, 1s on 9s off); 1×10⁴ 사이클(NC, AgNi, 6A 250VAC/30VDC, 저항 부하, 85℃, 1초 켜짐 9초 꺼짐) |
참고:
(1) 위의 값은 모두 초기값입니다.
(2) 위의 최소 부하는 핀이 위로 향한 상태의 상온, 습도 및 압력 환경에 적용되는 참고값입니다. 이 참고값은 개폐빈도, 환경조건, 예상수명, 설치방향 등에 따라 변경될 수 있습니다. 그러므로 사용하시기 전에 실제 부하로 확인 테스트를 하시기 바라며, 영하의 온도에서는 사용을 피하시는 것이 좋습니다.
(3) 무부하 테스트, 테스트 후 기계적 손상이 없습니다.
코일 매개변수
| 정격 코일 전력 | 5VDC ~ 24VDC: 약 170mW |
| 48VDC, 60VDC: 약 210mW |
참고:
(1) 표에 온도가 명시되어 있지 않은 부하의 경우 주위온도는 상온입니다.
성능 매개변수
| 매개변수 | 사양 |
| 절연저항 | 1000MΩ(500VDC) |
| 유전체 내전압 | 코일과 접점 사이 | 1분 동안 4000VAC |
| 열린 연락처 사이 | 1분 동안 1000VAC |
| 작동 시간(정격 전압 기준) | 8ms 이하 |
| 릴리스 시간(정격 전압에서) | 4ms 이하 |
| 충격 * (1) | 안정성 | 49m/s² |
| 힘 | 980m/s² |
| 진동 * (1) | 10Hz ~ 55Hz, 복진폭 1mm |
| 습도 | 5% ~ 85% 상대습도 |
| 온도 범위 | -40℃ ~ 85℃ |
| 터미널 유형 | PCB 유형 |
| 무게 | 약 5g |
| 포장 유형 | 플라스틱 밀봉형, 납땜 방지형 |
| 정격전압(VDC) | 작동 전압(VDC) (1) | 방출 전압(VDC) (1) | 최대 전압(VDC) (2) | 코일 저항 |
| 5 | ≤ 3.75 | ≥ 0.25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4.50 | ≥ 0.30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6.75 | ≥ 0.45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0.60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13.5 | ≥ 0.90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45.0 | ≥ 3.00 | 90 | 16600×(1±15%)Ω |
