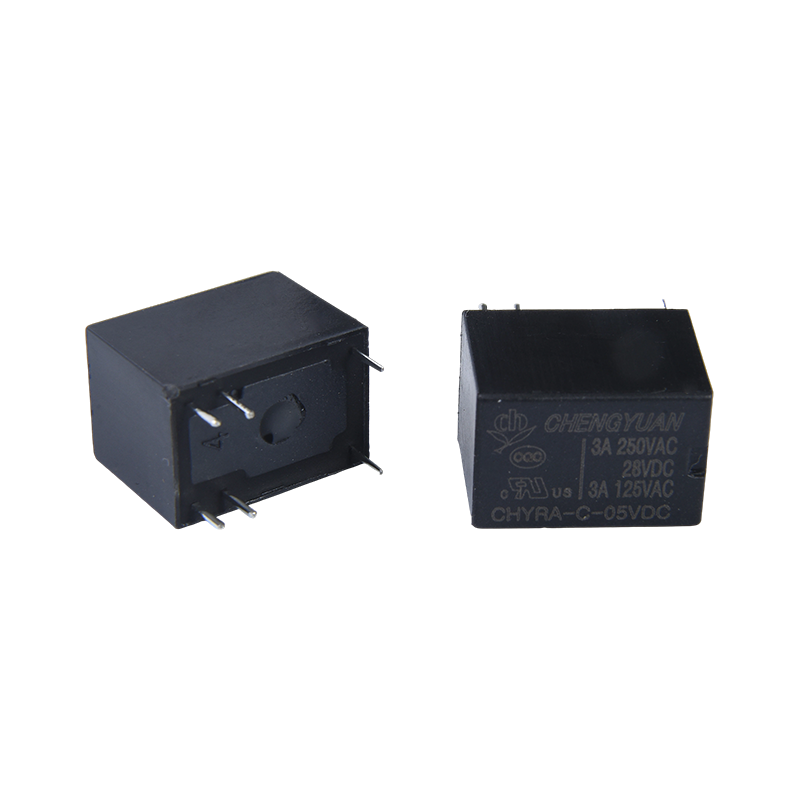

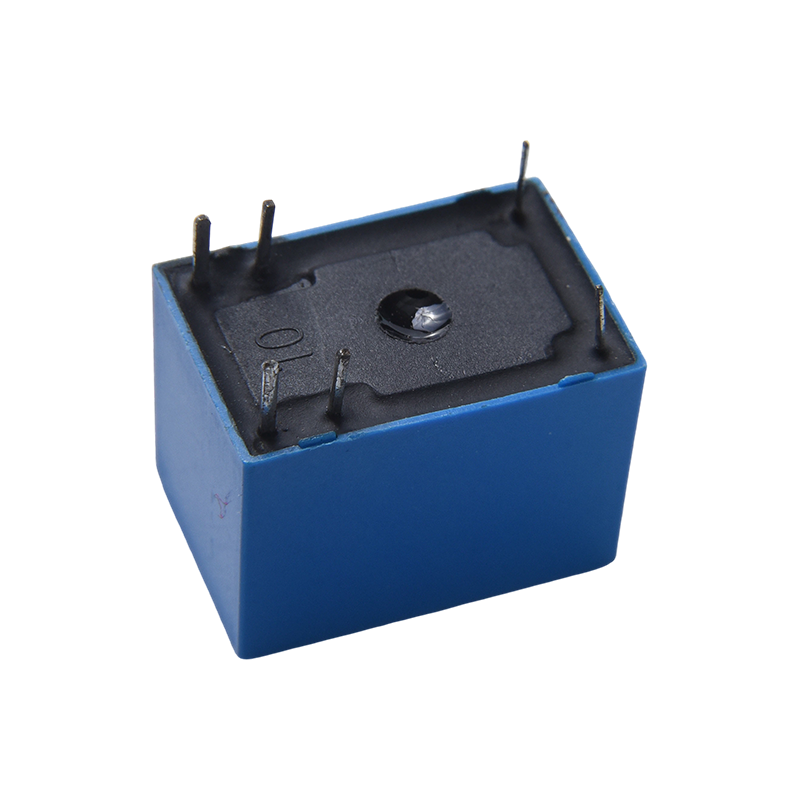

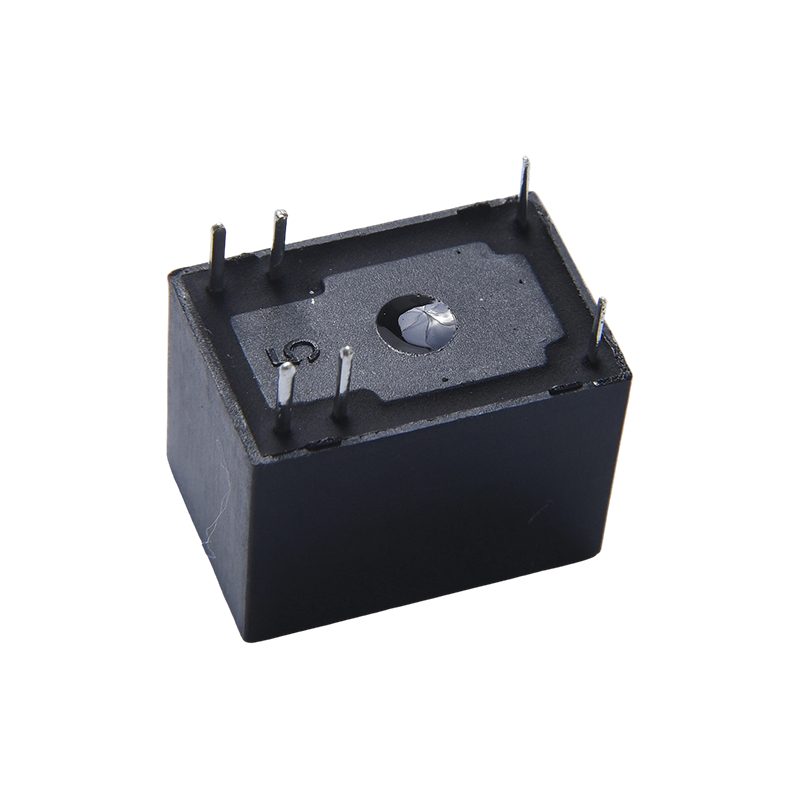

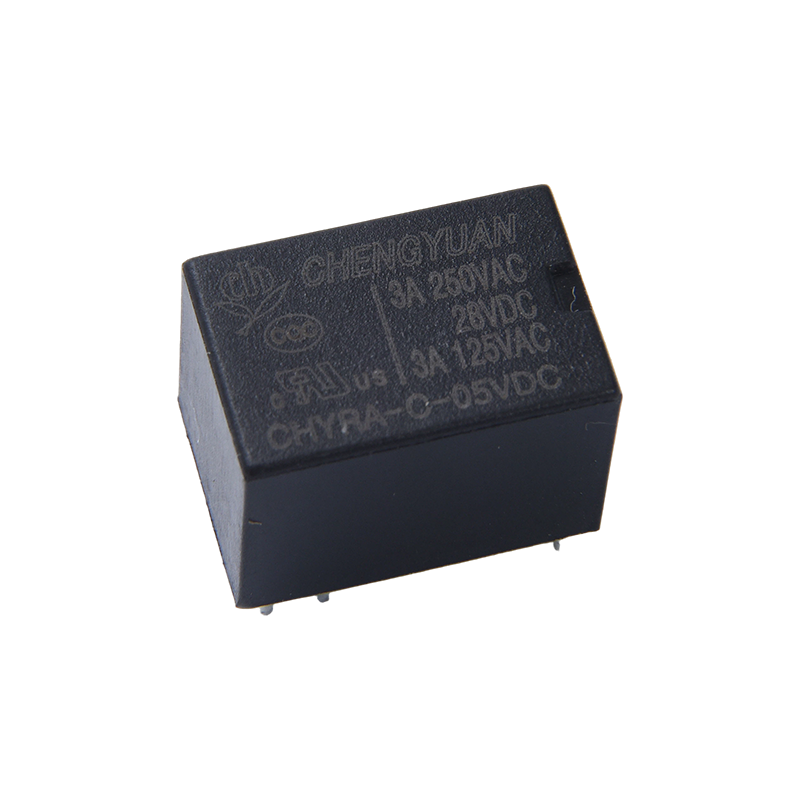

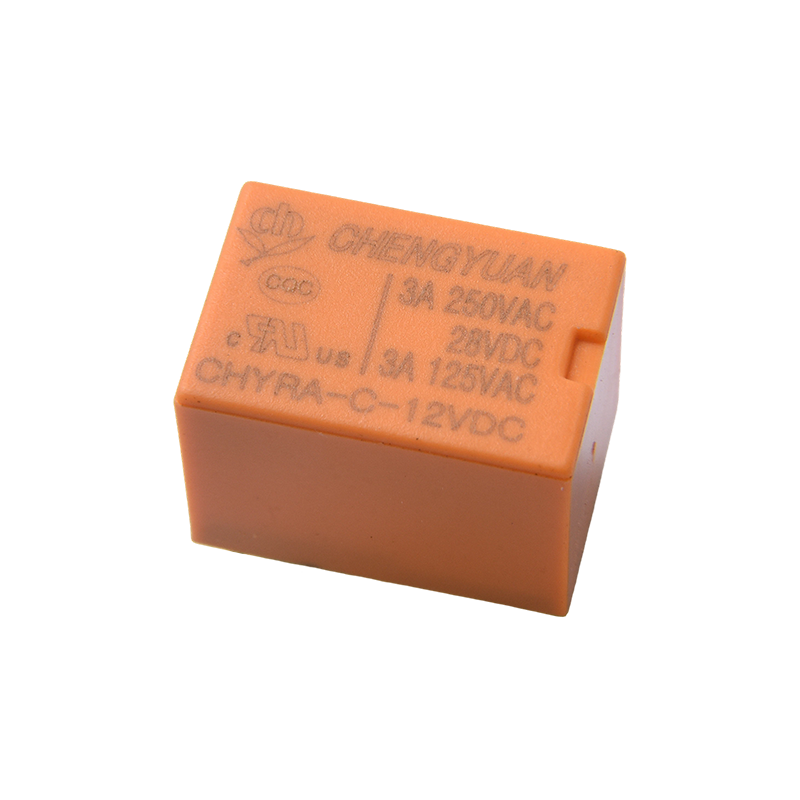

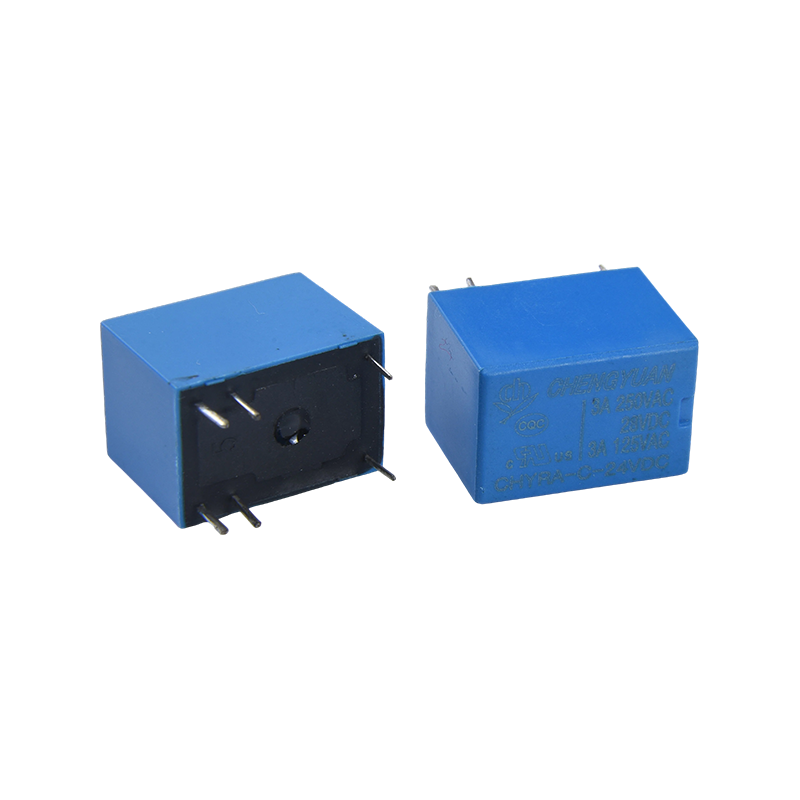

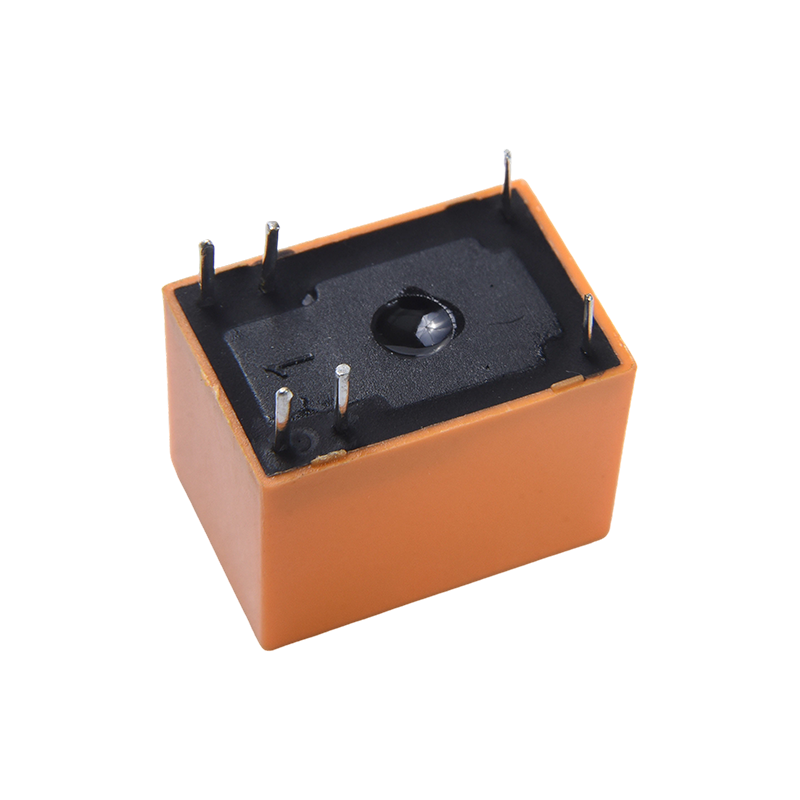

제품 특징:
높은 접점 스위칭 용량: 표준 3A 부하 외에도 접점은 최대 16A 스위칭을 지원하여 회로의 순간적인 고전류 요구 사항을 처리할 수 있습니다.
초저전력 소비: 코일 전력 소비는 0.2W에 불과하여 시스템 에너지 소비를 크게 줄여 배터리 구동식 또는 저전력 장치에 적합합니다.
높은 유전 강도: 높은 유전 강도는 입력 회로와 출력 회로 사이의 안정적인 전기 절연을 보장하여 다운스트림 제어 회로를 보호합니다.
컴팩트한 디자인: 소형화된 구조로 공간 활용이 최적화되어 PCB의 고밀도 실장에 적합합니다.
광범위한 인증 표준: CQC 및 UL 인증을 받아 국제 안전 표준을 준수하고 제품 품질 및 규정 준수를 보장합니다.
유연한 코일 전압: 3VDC~48VDC의 광범위한 코일 전압을 제공하며 다양한 제어 회로 전압에 쉽게 적응할 수 있습니다.
일반적인 응용 분야:
산업 자동화: 모터, 솔레노이드 밸브 및 다양한 자동화 기기를 제어하는 데 사용되어 신호 격리 및 회로 전환을 달성합니다.
스마트 홈: 조명 제어, 커튼 모터 제어 및 기타 시나리오에 저전력 제어를 위한 핵심 구성 요소로 적용됩니다.
보안 시스템: 출입 통제 및 자기 잠금 장치 제어 장치에 사용되어 도어 잠금 상태를 감지하고 전환을 제어합니다.
통신 장비: 신호 라우팅, 보호 및 격리를 담당하는 스위치 및 기타 통신 시설에 적합합니다.
회로 보호: 제어 회로에서 고전류 또는 고전압을 분리하여 민감한 구성 요소에 대한 간섭 및 손상을 방지합니다.
| 유형 | 차이라 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 3A/12V0AC |
| 최대. 스위칭 전류 | 3A |
| 최대. 스위칭 전압 | 125VAC |
| 최대. 스위칭 전원 | 360VA |
| 최소 스위칭 부하 | 6V 1A |
특성
| 작동 시간(정격 코일 전압 기준) | 최대 10ms |
| 출시 시간 | 최대 4ms |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1분간 500VAC, 50/60Hz |
| 코일과 접점 사이: 1분간 750VAC, 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 3.7g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 120 | 25 | 약 0.36W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | 약 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
위에 표시된 데이터는 초기 값입니다. 코일 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 가하지 마세요.

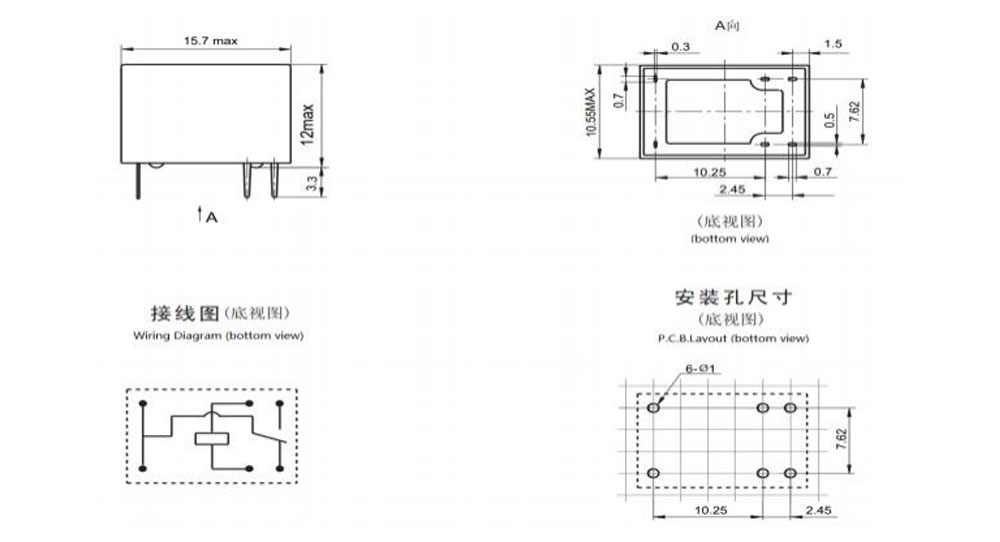

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

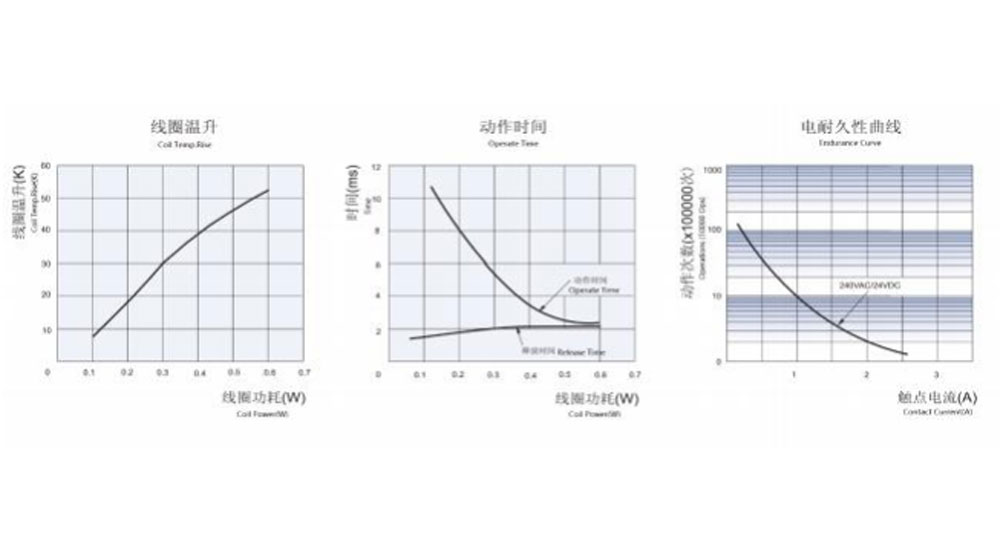

특성 곡선
주문 정보

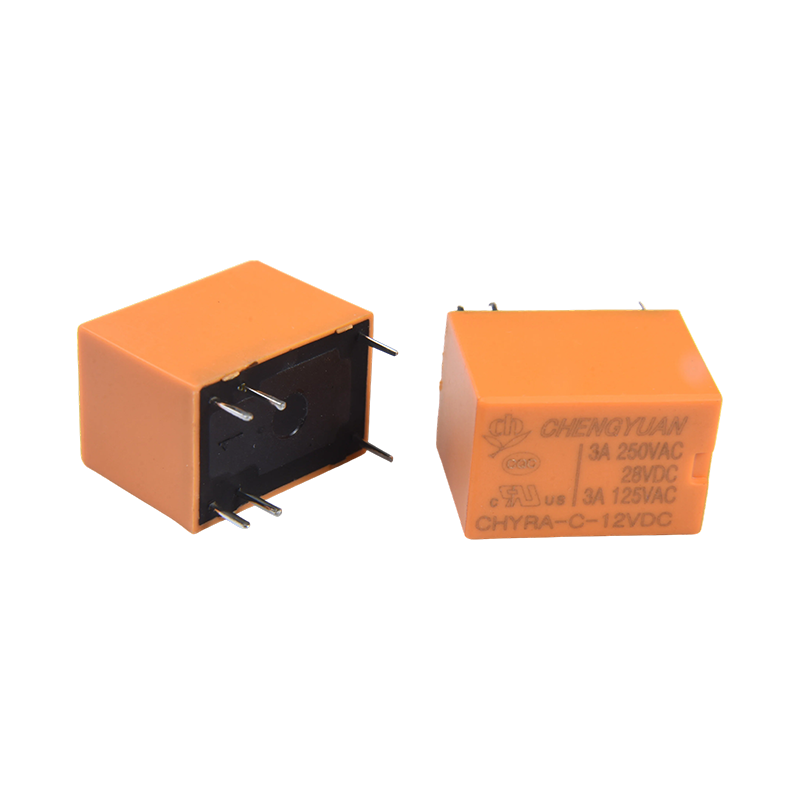

CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1:유형:CHYRA
2: 연락처 배열: C Fom C ; H A로부터 ; B 발신 B
3: 공칭 전압: 3,5,6,9,12,24VDC
4: 인클로저 색상: H-검정색; L-파란색, Y-노란색
5: 코일 Pwor: D-0.36W L-0.2W
6: 보호 구조: S-Flux 방지,
SH-밀봉형 세탁 가능
7: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭 릴레이는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 청소 또는 표면 처리를 권장하지 않습니다.
CHENGYUAN의 평가를 거쳐 맞춤형 특수 접미사를 사용할 수 있습니다.
면책조항: 사양은 참조용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자신의 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 사용 전 케이스의 통풍구를 열어주세요. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 하는지 결정하는 것은 사용자의 책임입니다.
