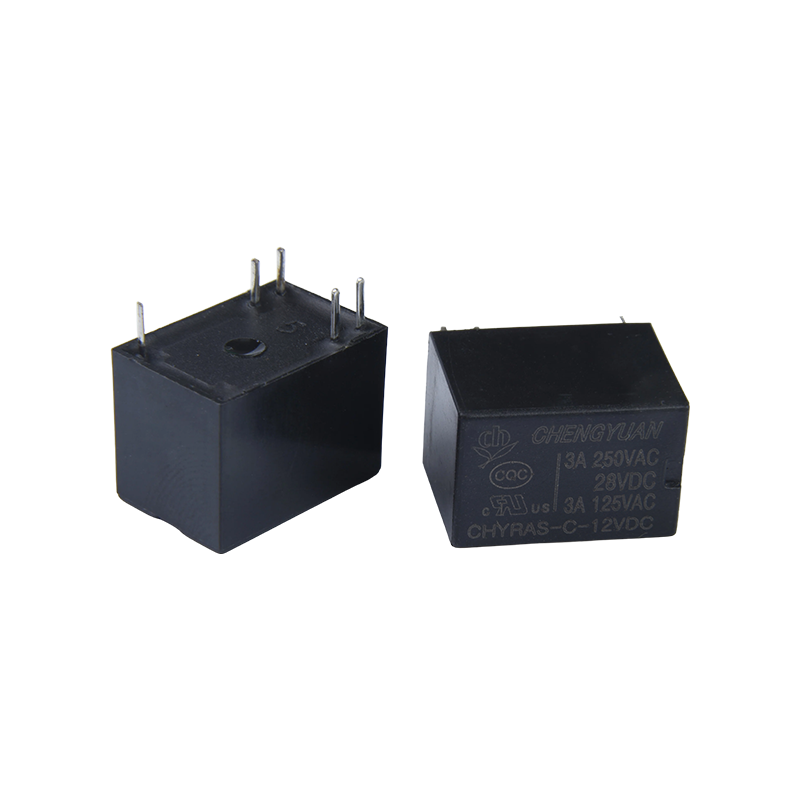

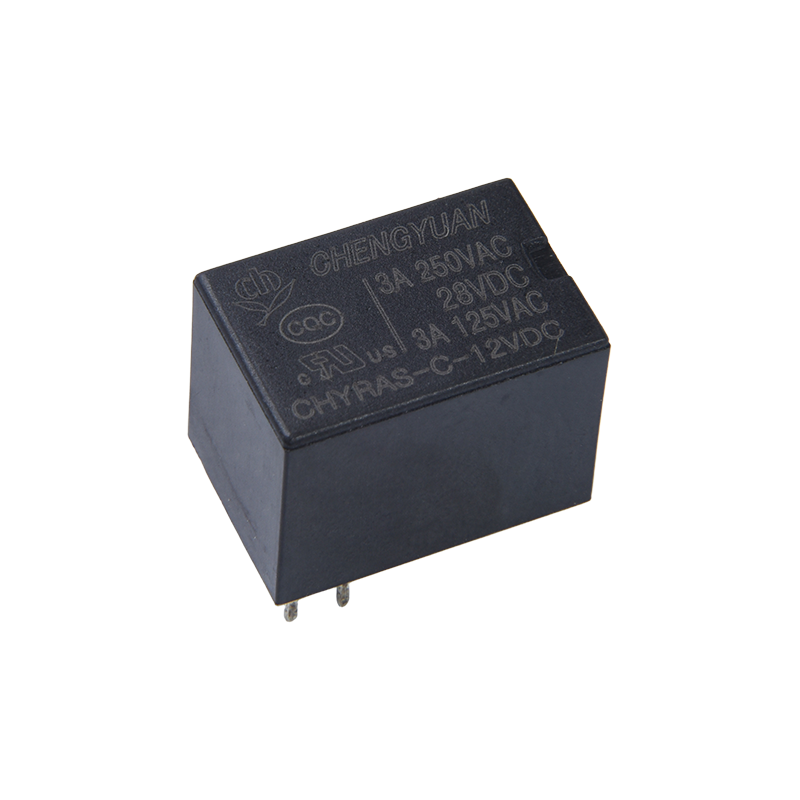

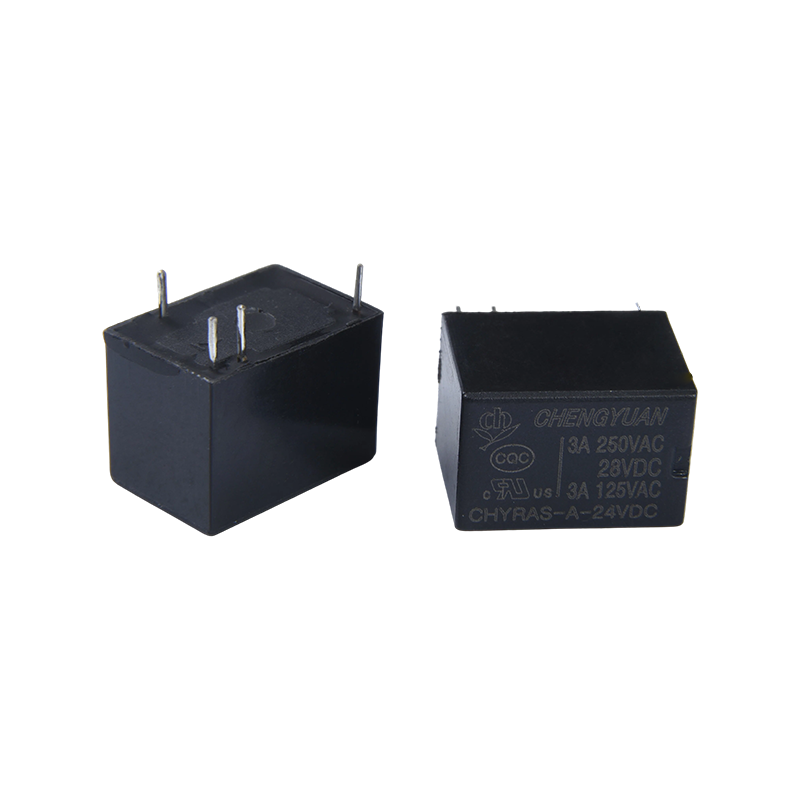

I. 핵심 장점
1. 고감도 응답: 200mW 고감도 코일은 약한 제어 신호에 빠르게 반응하여 신호 제어의 정확성을 향상시킵니다.
2. 강력한 환경 적응성: 밀봉된 구조는 먼지, 습기 및 기타 환경 요인에 효과적으로 저항하여 서비스 수명을 연장합니다.
3. 저전력 소비: 0.2W 저전력 설계는 배터리 구동 또는 저전력 장치에 적합하여 최종 제품의 전체 에너지 소비를 줄입니다.
4. 넓은 다양성: 넓은 전압 호환성, 표준 PCB 패키징 및 멀티 시나리오 적응성은 통신, 보안, 사무 장비, 가전 제품 등 다양한 분야를 포괄하여 제품 재사용성을 높입니다.
II. 제품 구조 및 설치 특징

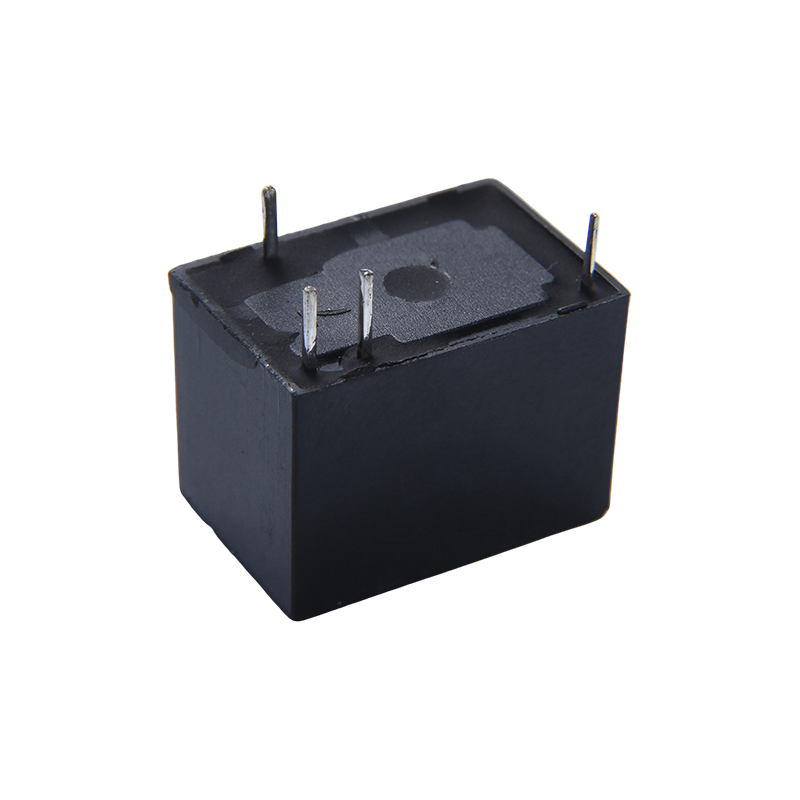

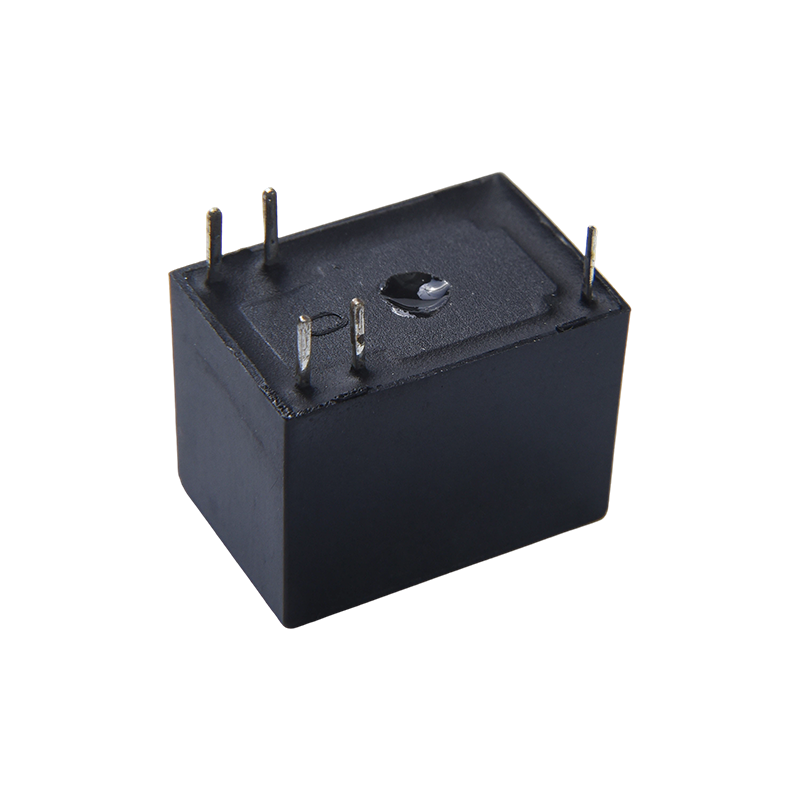

1. 패키징 및 핀 설계: 표준화된 핀 레이아웃을 갖춘 5PIN PCB 패키지를 채택하여 자동화된 용접 및 대량 조립을 촉진하고 고밀도 PCB 보드 설계에 적합합니다.
2. 초소형 크기: 컴팩트한 크기는 컴팩트한 내부 설치 요구 사항을 충족하여 PCB 보드 공간을 절약하고 최종 제품의 소형화에 기여합니다.
3. 밀폐형 구조: 밀폐형 설계로 먼지, 습기, 이물질의 유입을 효과적으로 방지하여 복잡한 환경에서의 사용 수명을 향상시킵니다. III. 핵심 기능 및 적용 가능한 시나리오
1. 핵심 기능: 신호 격리, 신호 제어 및 회로 보호 기능을 제공하여 제어 회로를 부하 회로에서 격리하고 핵심 제어 구성 요소를 보호합니다.
2. 통신 장비: 스위치와 같은 통신 장비의 신호 전환 및 회로 제어에 적합하여 신호 전송의 안정성을 보장합니다.
3. 보안 및 안전 장비: 보안 접근 제어 시스템 및 모니터링 장비의 제어 장치로 사용할 수 있으며 도어 자석 잠금 스위치 상태를 감지 및 제어하고 보안 경보 신호의 전송 제어를 가능하게 합니다.
4. 사무 장비: 프린터, 복사기 등 사무 장비의 내부 신호 제어에 적합하여 장비 작동의 정밀도를 향상시킵니다.
5. 가전 제품: 내부 회로 스위칭 및 보호와 같은 소형 가전 제품의 보조 신호 제어에 사용되며 가전 제품의 저전력 설계 요구 사항에 부합합니다.
6. 산업 자동화: 산업 자동화 장비의 소신호 제어 링크에 적용 가능하며 장비의 다양한 모듈을 조화롭게 작동하고 제어할 수 있습니다.
연락처 데이터
| 유형 | 차이라 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 3A/12V0AC |
| 최대. 스위칭 전류 | 3A |
| 최대. 스위칭 전압 | 125VAC |
| 최대. 스위칭 전원 | 360VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 10ms |
| 출시 시간 | 최대 4ms |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1분간 500VAC, 50/60Hz |
| 코일과 접점간 : 750VAC, 50/60Hz, 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 1.5mm의 두 배 진폭에서 |
| 기능성 | 10-55Hz, 1.5mm의 두 배 진폭에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성 (10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃( 결로 현상이 없을 것) |
| 무게 | 대략. 3.7g |
| 코일 데이터(20℃ 기준) |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 150 | 20 | 약 0.45W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | 약 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | 약 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 가하지 마세요.

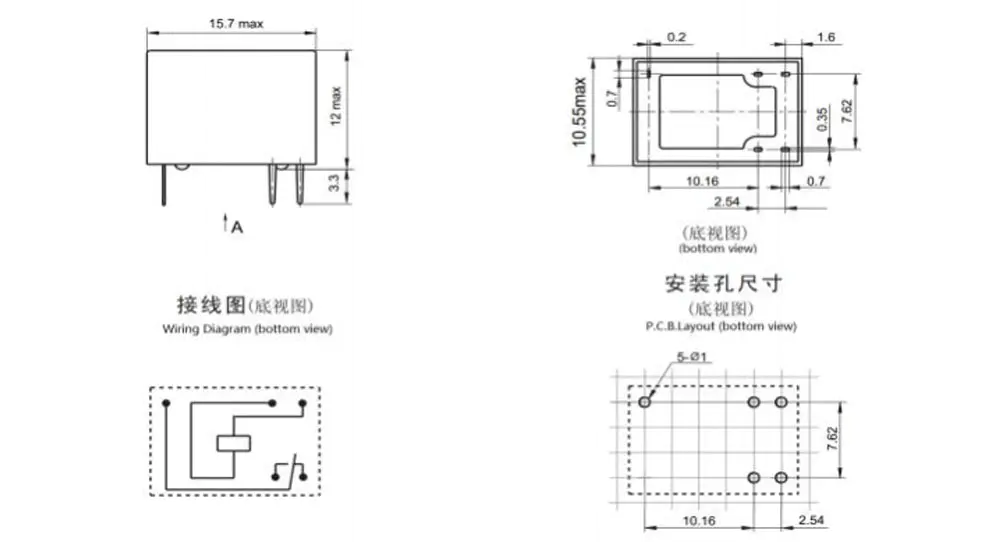

외형 치수, 배선도, PCB 레이아웃(단위: mm)

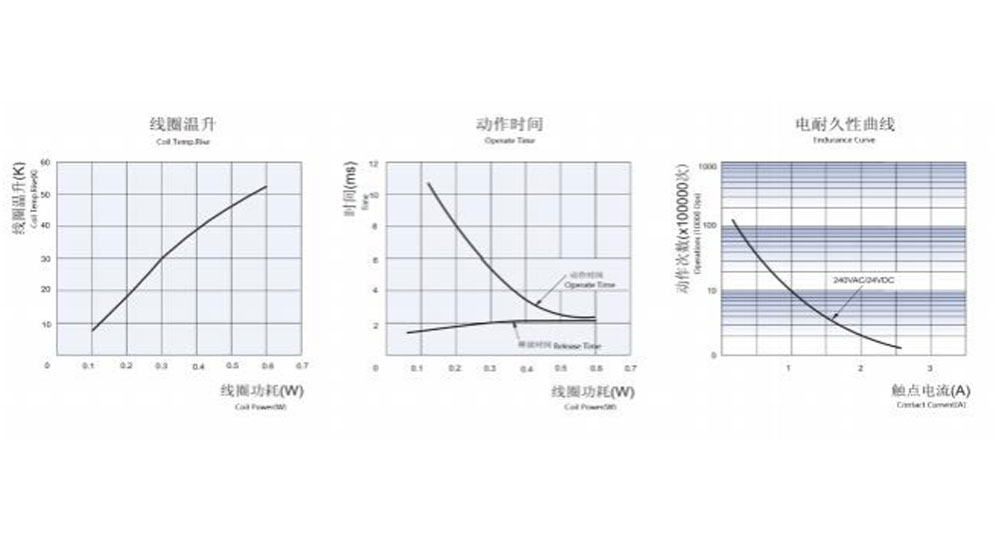

특성 곡선
주문 정보
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1 : 유형 : CHYRAS
2: 연락처 배열: C Fom C ; H A에서 ; B 발신 B
3: 공칭 전압: 3,5,6,9,12,24VDC
4: 인클로저 색상: H-검정색; L-청색, Y-황색
5: 코일 Pwor: D-0.36W L-0.2W
6: 보호 구조: S-Flux 방지,
SH- 밀폐형 세탁 가능
7: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
CHENGYUAN의 평가를 거쳐 맞춤형 특수 접미사를 사용할 수 있습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
