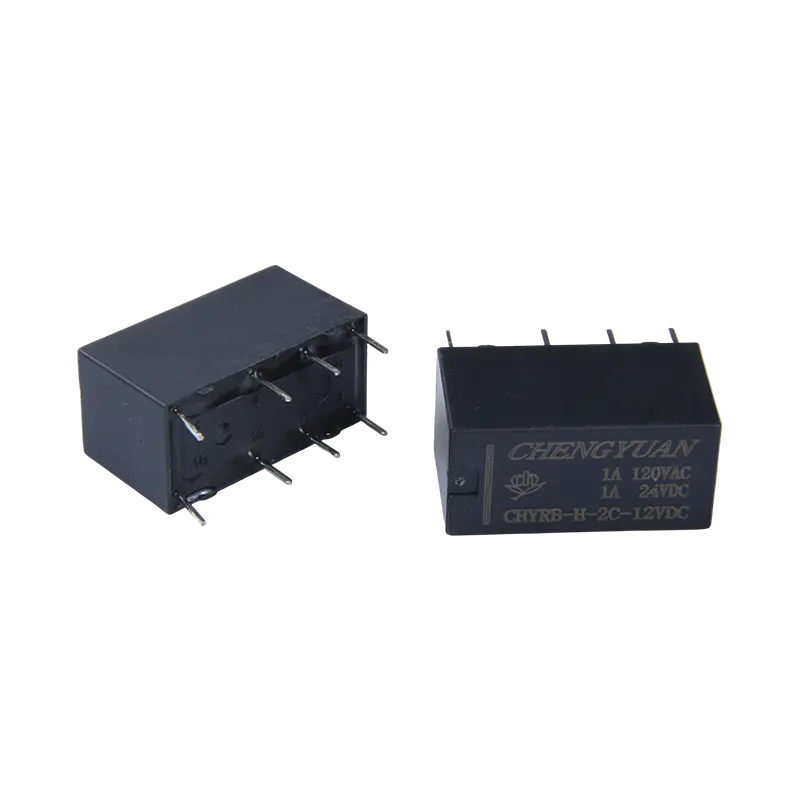

주요 특징
낮은 접촉 저항: 접촉 재료와 구조는 소신호에 최적화되어 장기적으로 안정적인 전도성을 보장하고 신호 감쇠를 줄입니다.
높은 절연 전압: 코일과 접점 사이의 높은 절연 전압은 신호 혼선과 외부 간섭을 효과적으로 방지합니다.
빠른 응답: 전자기 시스템 설계는 작동 속도를 우선시하여 통신 장비의 빠른 신호 라우팅 및 스위칭에 대한 타이밍 요구 사항을 충족합니다.
긴 전기적 수명: 정격 부하에서 우수한 접점 내구성을 제공하여 장비의 장기적인 신뢰성을 보장합니다.
주요 응용
통신 장비: 네트워크 스위치, 기지국, 기타 장비의 신호 스위칭이나 전원 제어에 사용되어 회로 켜짐/꺼짐을 제어합니다.
사무 장비 및 컴퓨터 주변 장치: 예를 들어 프린터, 스캐너 또는 UPS 전원 공급 장치는 릴레이를 통해 주 회로의 시작 및 중지를 제어합니다.
보안 경보 시스템: 경보 회로의 스위칭 요소로서 제어 신호에 응답하여 경보를 실행하거나 다른 장치를 활성화합니다.
의료 장비: 전기적 절연 특성을 활용하여 환자 및 장비의 안전을 보장하고 진단 기기 또는 모니터링 장비에서 안정적으로 작동합니다.
산업 자동화: 일부 모델은 PLC 시스템 또는 모터 제어에 적합하며 PCB 납땜 설치를 통해 컴팩트한 레이아웃이 가능합니다.
연락처 데이터
| 유형 | CHYRB |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 1A 120VAC |
| 최대. 스위칭 전류 | 2A |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전원 | 554VA |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 7ms (다이오드 없음) |
| 출시 시간 | 최대 4ms (다이오드 없음) |
| 절연저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간:750VAC, 50/60Hz 1분간 |
| 코일과 접점간 : 1000VAC , 50/60Hz 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 1.5mm의 이중 진폭에서 |
| 기능성 | 10-55Hz, 1.5mm의 이중 진폭에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10,000,000ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100,000 ops.(상온에서) |
| 주위온도 | -40℃ ~ 85℃(결로가 없을 것) |
| 무게 | 약 4.6g |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 50 | 60 | 약 0.15W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | 약 0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | 약 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

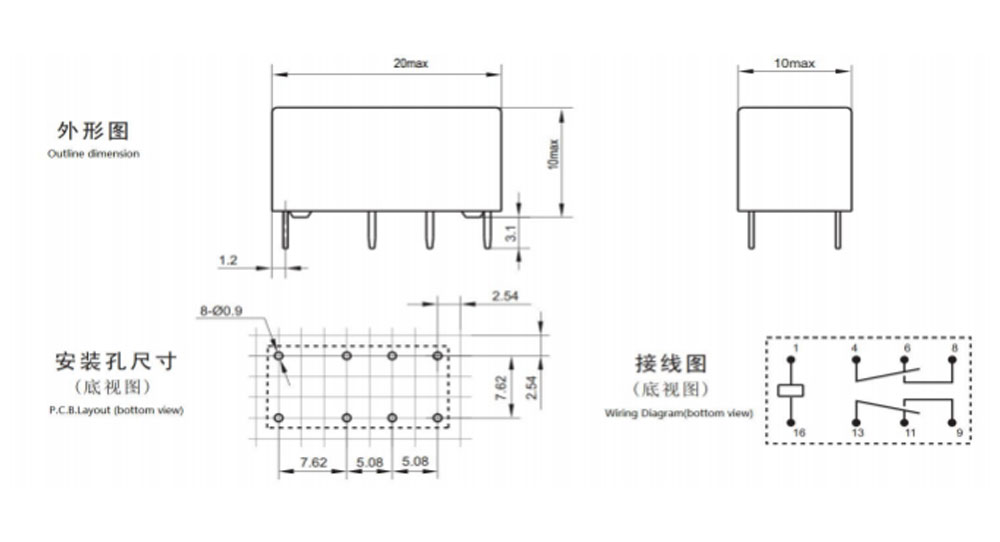

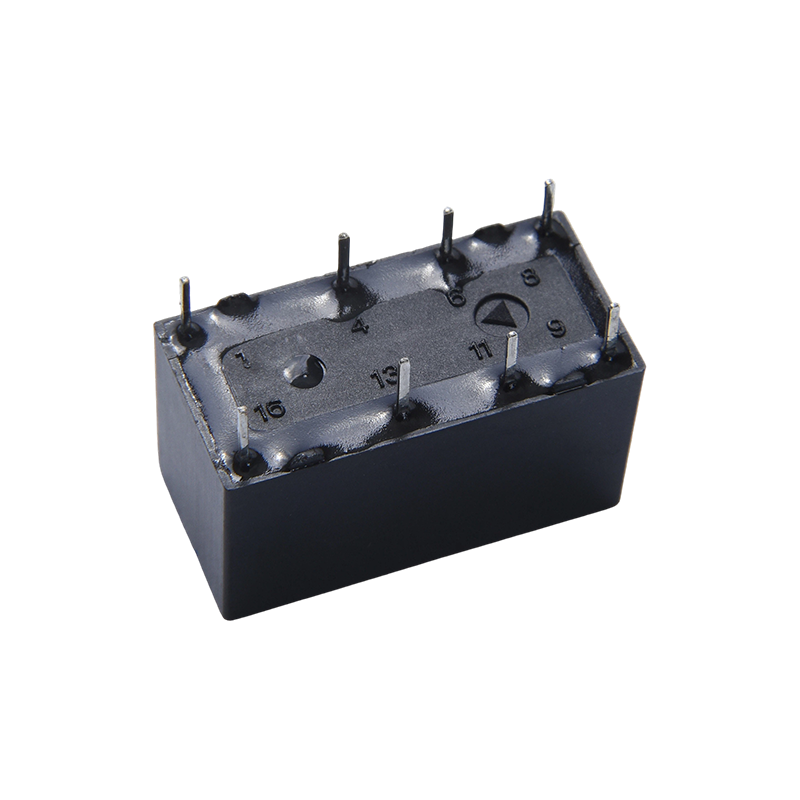

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

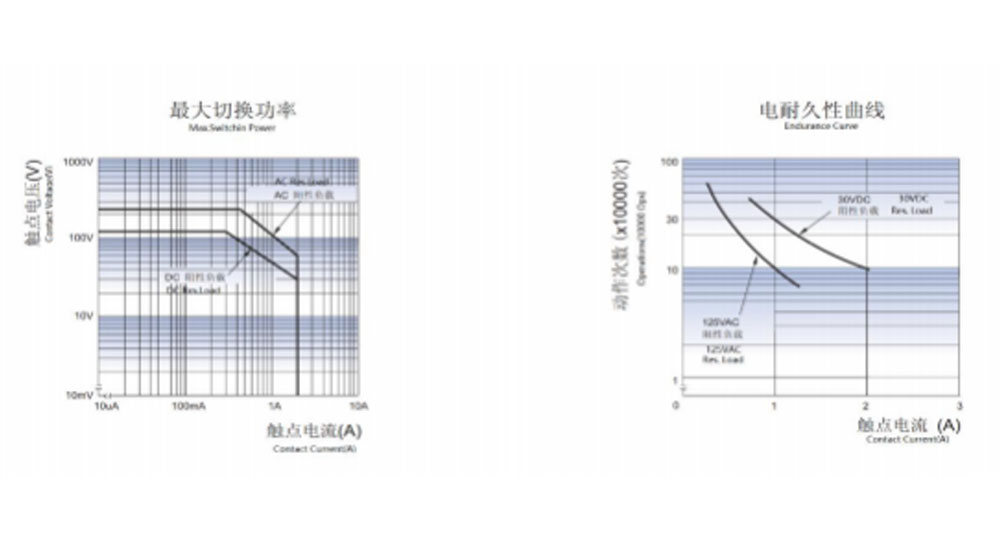

특징적인 큐브
주문 정보
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: 유형: CHYRB
2: 극 수: 2-2Pole
3: 연락처 배열: C From C ; H A에서 ; B 보낸 사람 B
4: 공칭 전압: 3,5,6,9, 12, 18,24,48VDC
5: 인클로저 색상, Y-노란색; H-블랙; L-블루
6: 코일 Pwor: D-0.36W H-0.2W
7: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
CHENGYUAN의 평가를 거쳐 맞춤형 특수 접미사를 사용할 수 있습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
