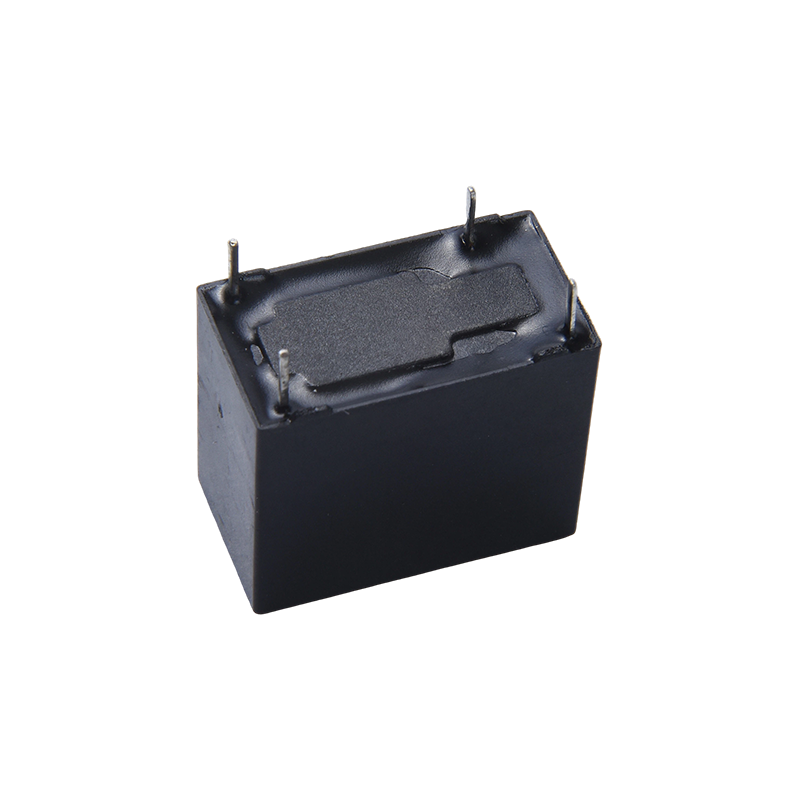

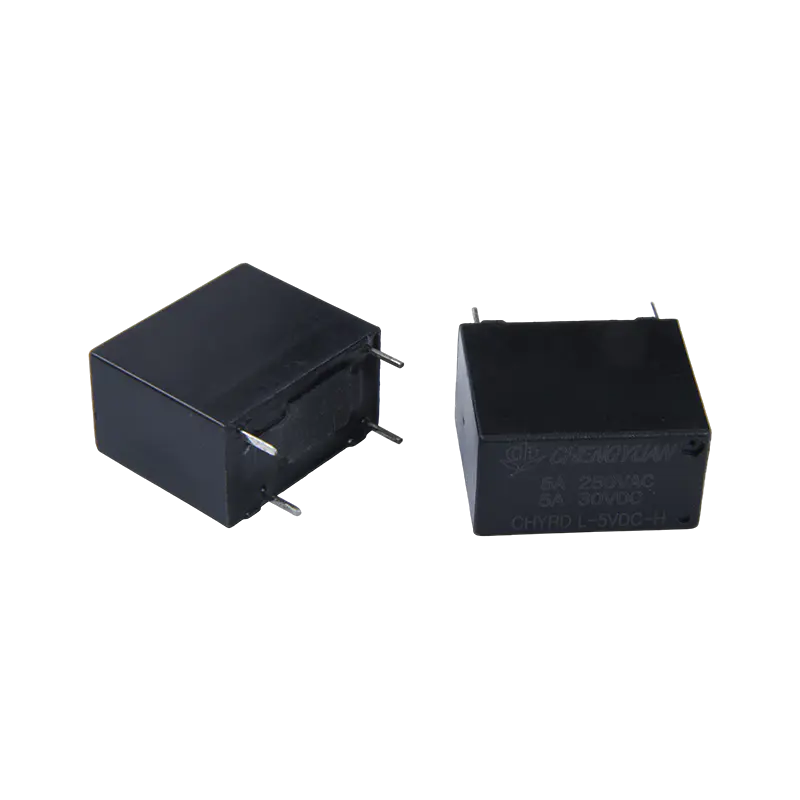

제품 장점:
다중 부하 사양: 다양한 접점 전류 옵션(5A/10A/16A/20A)을 제공하므로 특정 애플리케이션 시나리오에 따라 가장 적합한 부하 용량을 유연하게 선택할 수 있습니다.
고밀도 실장 호환성: 고밀도 실장 환경에 특별히 최적화된 컴팩트한 구조 설계로 회로 기판 공간 활용도를 향상시킵니다.
강력한 다양성: 범용 계전기로서 다양한 산업 제어 및 가전 회로에 널리 적용 가능합니다.
안정적인 접점 스위칭: 회로를 안정적으로 켜고 끄며 장비 작동의 안정성을 보장합니다.
주요 응용 분야에는 자동 조정, 안전 보호 및 회로 전환이 포함됩니다.
가전제품 분야에서 32F 계전기는 전력 제어 및 과부하 보호를 위해 에어컨, 밥솥, 냉장고, 살균기 등에 널리 사용됩니다.
또한 신호 전환 및 전압 조절 제어를 위해 사무용 장비 및 시청각 장비에 일반적으로 사용됩니다.
산업 제어, 보안 시스템 및 자동차 전자 장치(예: 자동차 에어컨 및 전력 관리)는 서지 전압 저항 및 장기 신뢰성에 대한 요구 사항을 충족하는 또 다른 중요한 응용 분야입니다.
연락처 데이터
| 유형 | 차이드 |
| 연락처 자료 | 은 합금: AgSnO2In2O3、AgSnO2、AgNi |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격 부하(저항 부하) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| 최대. 스위칭 전류 | 20A |
| 최대. 스위칭 전압 | 250VAC/30VDC |
| 최대. 스위칭 전원 | 2500VA/300W |
| 최소 스위칭 부하 | 6V 1A |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 10ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 사이: 1분 동안 1000VAC, 50/60Hz |
| 코일과 접점간 : 4000VAC , 50/60Hz 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 10G |
| 파괴적인 | 최소 100G |
| 지구력 | 기계적 내구성(10800ops./h) | 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주위온도 | -40℃ ~ 85℃( 결로가 없을 것) |
| 무게 | 약 4.6g |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 150 | 20 | 약 0.45W | 명목상의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | 약 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
위에 표시된 데이터는 초기 값입니다. 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

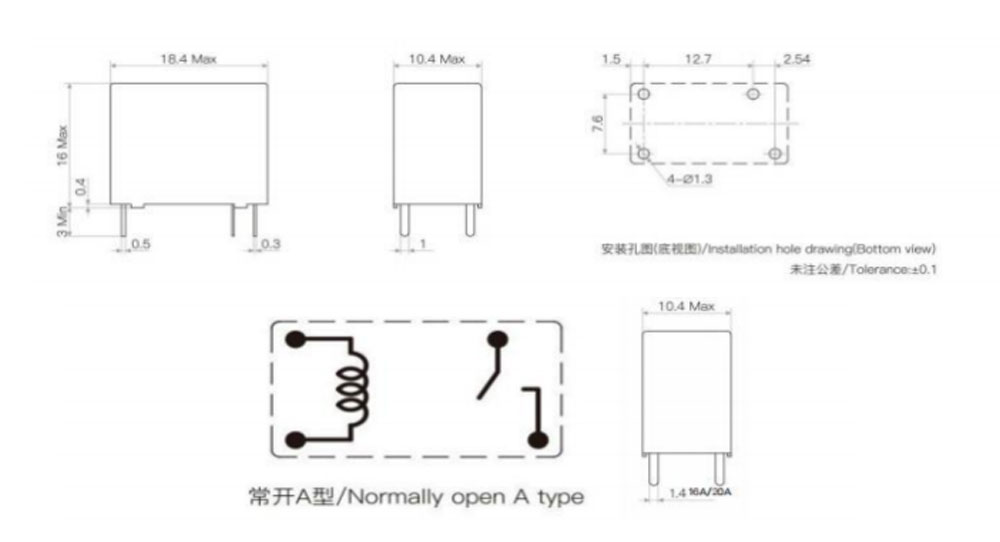

외형 치수, 배선도, PCB 레이아웃 (단위:mm)

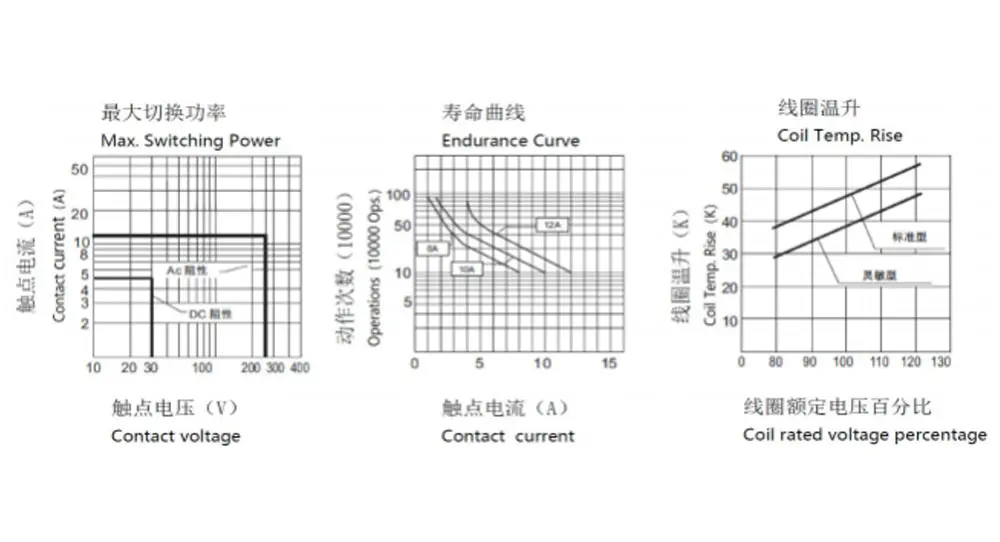

특성 곡선
주문 정보
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:유형:CHYRD
2: 극 수: 1-1극
3: 연락처 배열: A-From A
4: 공칭 전압: 3,5,6,9, 12, 18,24VDC
5: 인클로저 색상: B-검정색
6: 코일 Pwor: D-0.45W L-0.2W
7: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자-특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
