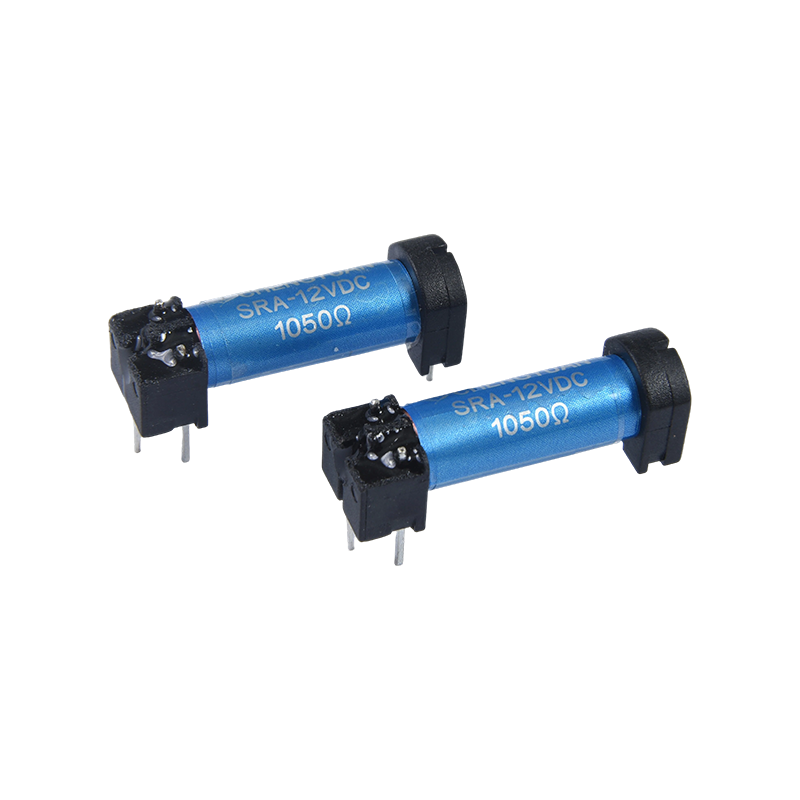

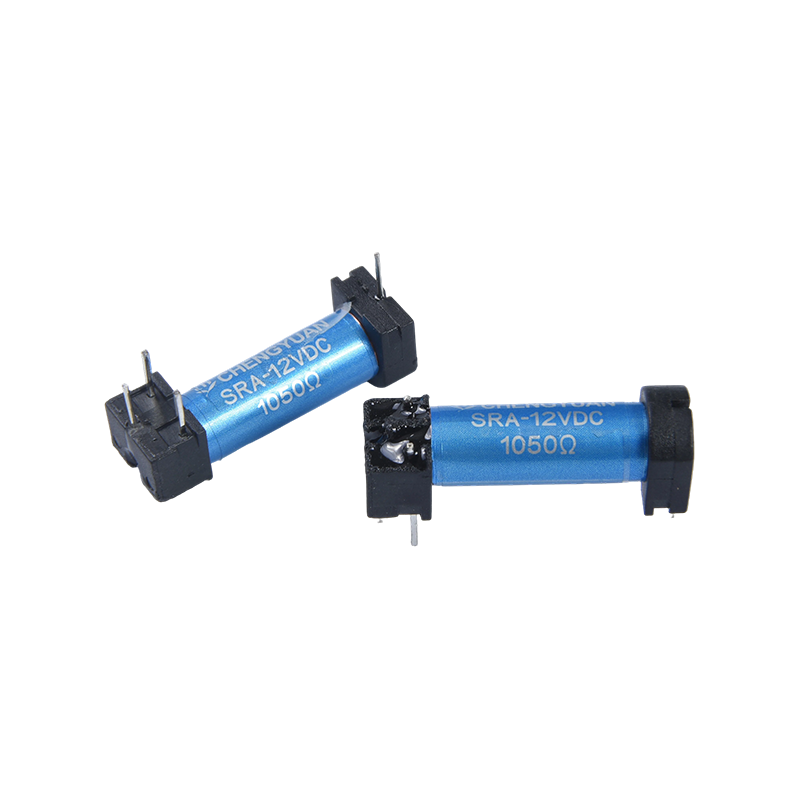

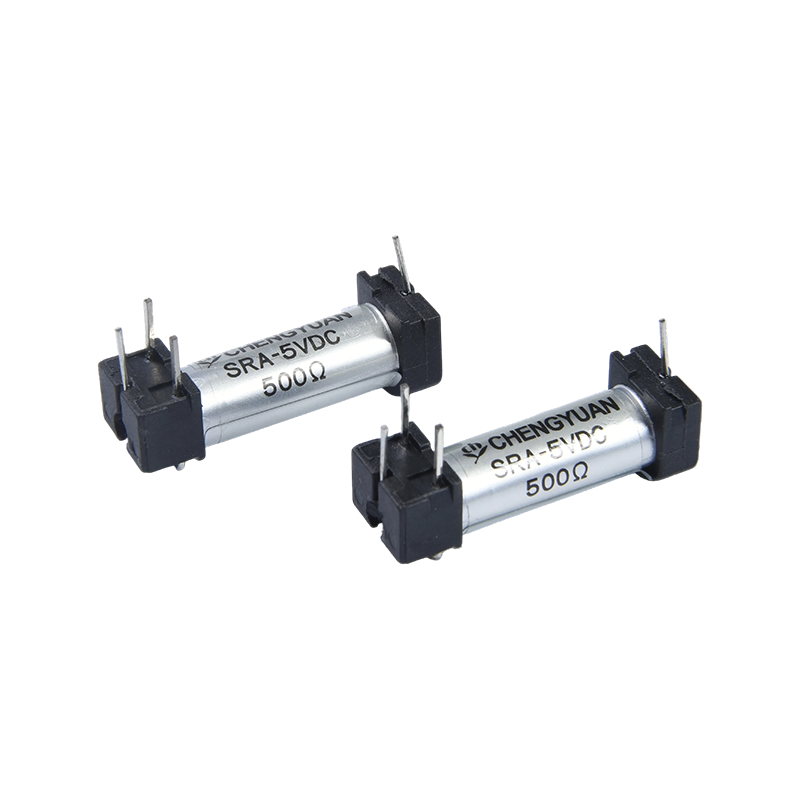

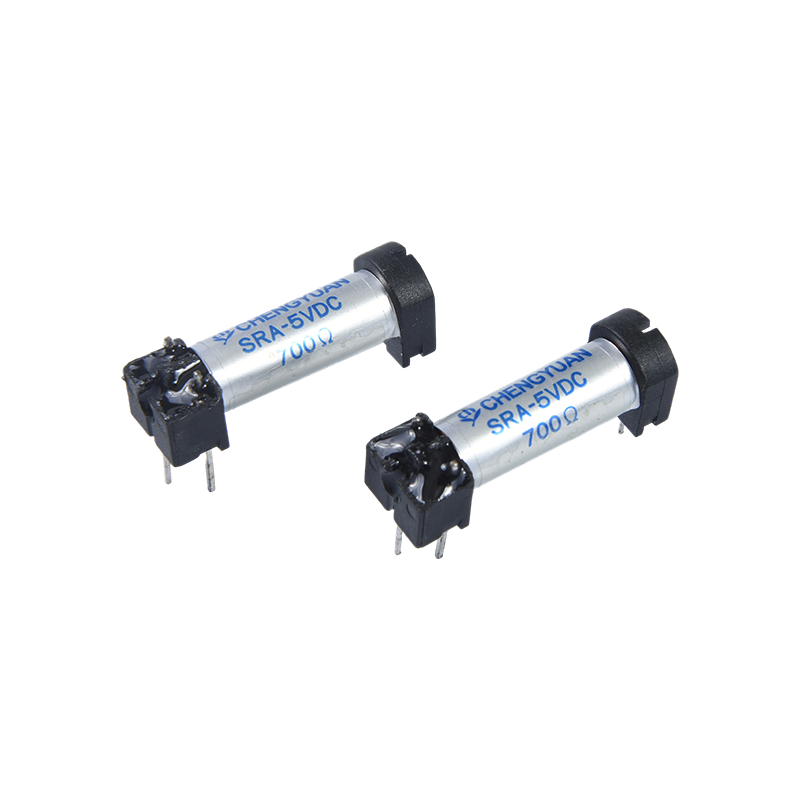

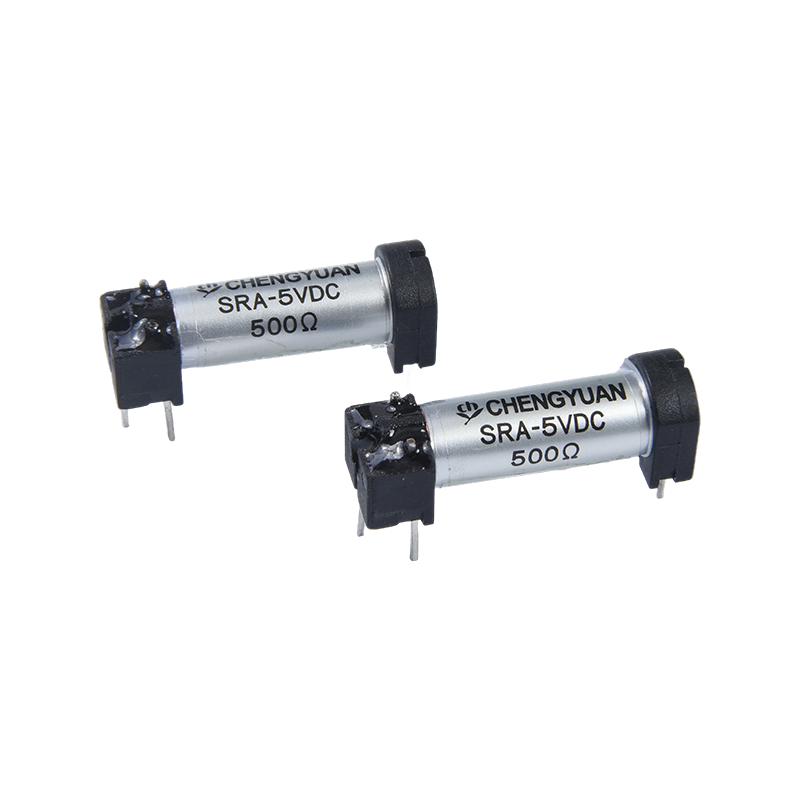

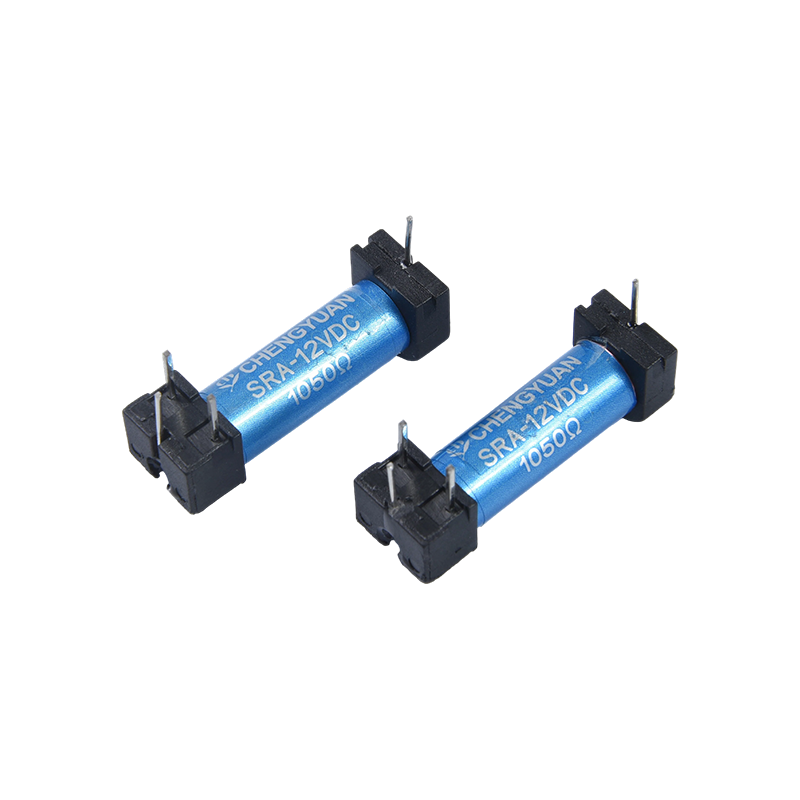

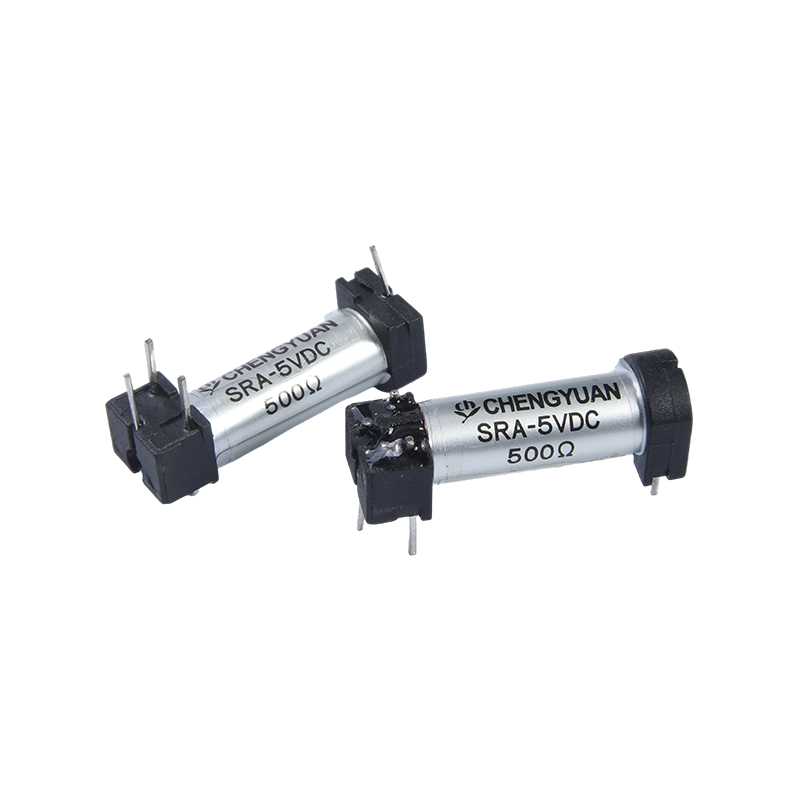

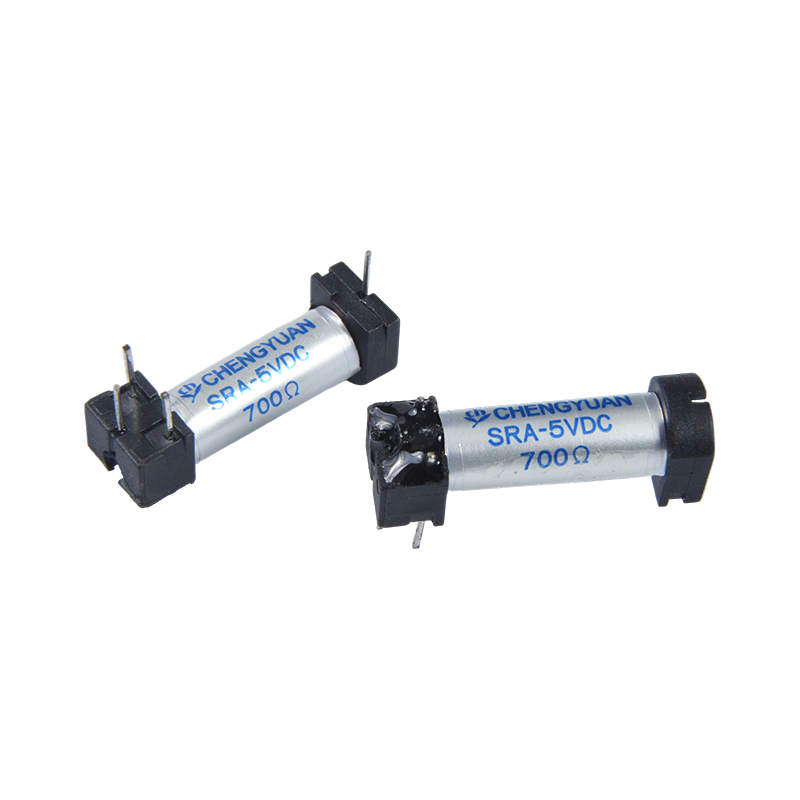

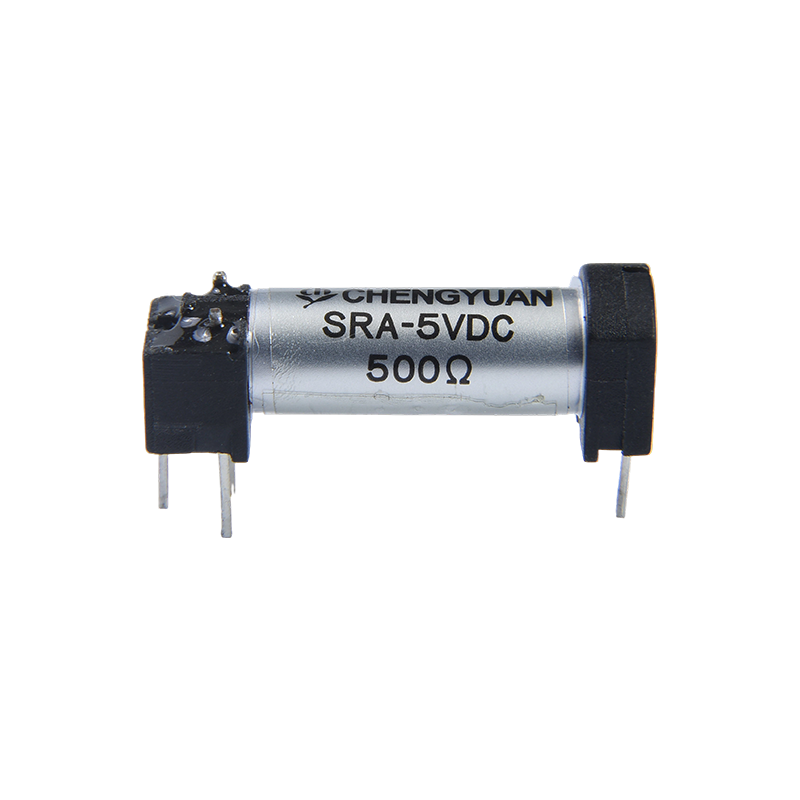

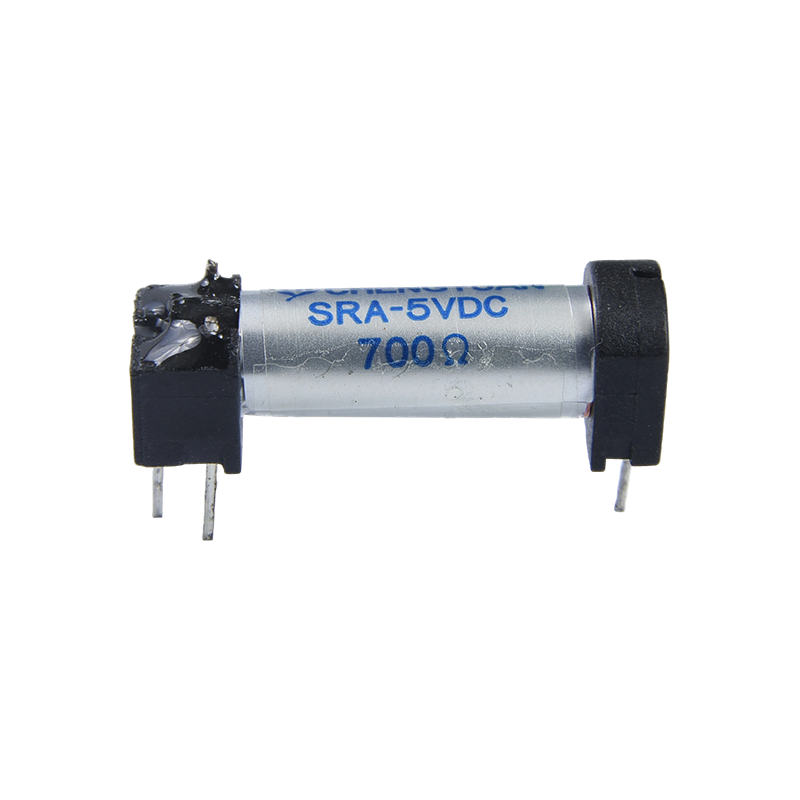

I. 제품특징
1. 소형 디자인: 작은 크기와 가벼운 무게로 PCB 보드 공간을 효과적으로 절약할 수 있어 고밀도 장착 시나리오에 적합합니다.
2. 편리한 설치: 인쇄 회로 기판에 직접 납땜을 지원하고 자동 납땜 공정과 호환되어 조립 효율성을 향상시킵니다.
3. 신뢰성 있는 구조: 리드 스위치 구조를 채택하여 강력한 충격 및 진동 저항을 제공하여 다양한 환경에서 안정적인 작동을 보장합니다.
II. 장점
1. 고감도: 고감도 설계로 약한 제어 신호에 빠르게 반응하여 제어 정확도가 향상됩니다.
2. 낮은 전력 소비: 낮은 코일 전력 소비로 배터리 구동 또는 저전력 전자 장치에 적합합니다.
3. 강력한 환경 적응성: 탁월한 충격 및 진동 저항, 긴 서비스 수명, 장비 유지 관리 및 교체 비용 절감;
4. 유연한 설치 및 선택: 다양한 회로 및 설치 요구 사항에 맞게 사용할 수 있는 여러 코일 임피던스 사양을 통해 직접 PCB 납땜을 지원합니다.
III. SR 리드 릴레이의 핵심 부품인 리드 스위치는 불활성 가스로 밀봉되어 있습니다. 회로는 자기장을 통해 리드 접점을 자화하여 켜고 끕니다. 초소형 크기, 저전력 소비, 고감도, 긴 수명이 주요 장점으로 높은 공간 효율성과 신뢰성이 요구되는 애플리케이션에 적합합니다.
일반적인 응용 분야는 다음과 같습니다.
통신 장비: 신호 전환 또는 회로 보호를 위해 다이얼러, 화상 전화 시스템 등에 사용됩니다.
보안 시스템: 출입 통제 시스템, 경보 장치 및 감시 카메라에 통합되었습니다.
산업 자동화 및 각종 칩 테스트 장비, 자동차 테스터 등
의료 및 측정 장비: 발열이 적고 안정성이 높기 때문에 정밀 기기나 테스트 시스템의 민감한 신호 스위칭에 적합합니다.
| 접촉 매개변수 |
| 매개변수 이름 | 매개변수 값 |
| 모델 | SR |
| 연락처 자료 | 루/르흐 |
| 접촉 저항 | 최대 100mΩ 이하(1A 16VDC에서) |
| 정격 부하(저항성) | 0.1A 125VAC / 0.5A 24VDC |
| 최대 스위칭 전류 | 0.5A |
| 최대 스위칭 전압 | 200VAC |
| 최대 스위칭 전력 | 10VA(AC)/10W(DC) |
| 성능 매개변수 |
| 인입 시간(정격 전압) | 최대 0.55ms |
| 출시 시간 | 최대 0.2ms |
| 절연저항 | 최소 100MΩ(500VDC에서) |
| 유전체 내압 | 접촉-접촉: 200VAC, 50/60Hz, 1분간 |
| 유전체 내압 | 접점 코일 연결: 1400VAC, 50/60Hz, 1분간 |
| 진동 방지(내구성) | 10-55Hz, 이중 진폭 1.5mm |
| 내진동성(오작동 시) | 10-55Hz, 이중 진폭 1.5mm |
| 내충격성(오작동) | 최소 20G |
| 내충격성(내구성) | 최소 100G |
| 기계적 수명 | 100,000,000회 |
| 전기적 수명 | 10,000,000회 |
| 주변 온도 | -40℃~85℃(비응축) |
| 무게 | 약 3g |
| 코일 매개변수(20℃) |
| 정격전압(VDC) | 정격 전류 ±10%(mA) | 코일 저항 ±10%(Ω) | 정격 출력 | 풀인 전압(최대) | 해제전압(최소) | 최대 연속 인가 전압 |
| 3 | 0.012 | 250 | 약 0.036W | 정격전압의 75% | 정격전압의 10% | 정격전압의 130% |
| 5 | 0.01 | 500 | 약 0.05W |
| 12 | 0.012 | 1000 | 약 0.144W |
| 24 | 0.012 | 2000 | 약 0.288W |
위 값은 초기값입니다. 코일의 과열을 방지하기 위해 제품에 최대 전압을 10분 이상 연속으로 인가하지 마십시오.

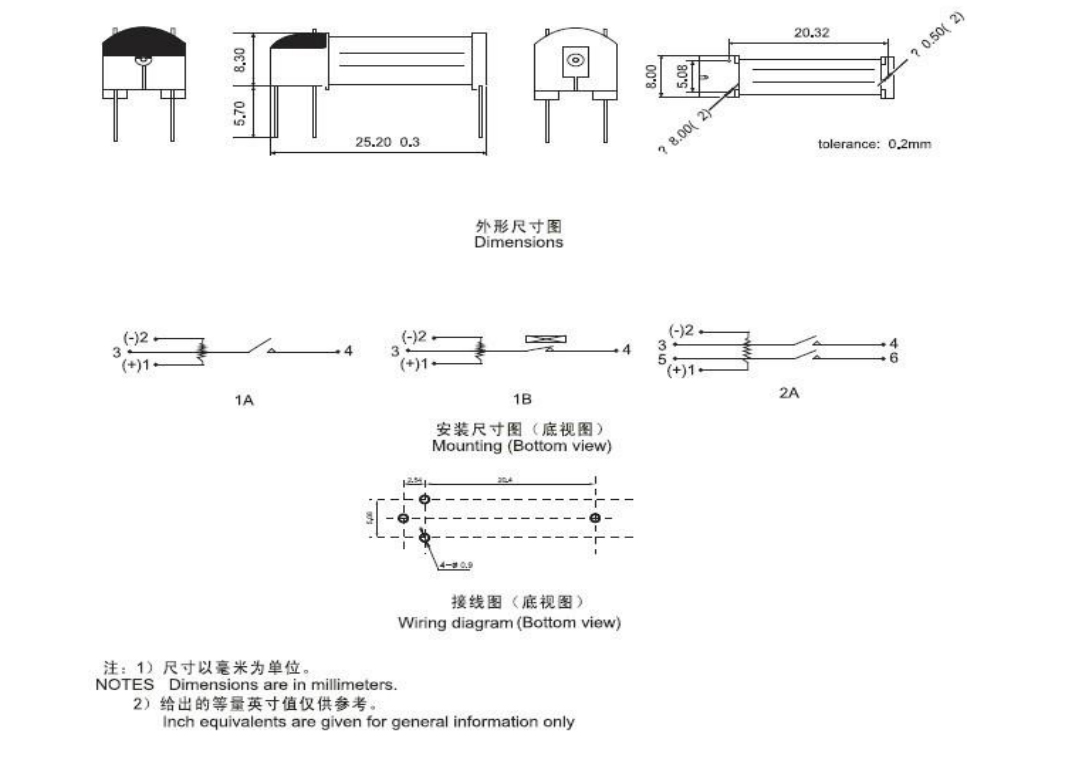

외형 치수도, 배선도, 장착 구멍 위치도 (단위: mm)
주문 표시
SR - 1 - A - 05
1 2 3 4
1: 모델: SIP
2: 접점 그룹 수: 1-1극
3: 접점 유형: C(참조 C); H(참조 A); B(참조 B)
4: 정격 전압: 3, 5, 12, 24VDC
면책조항: 이 제품 사양은 고객 참조용으로만 제공되며 예고 없이 변경될 수 있습니다.
Sheng Yuan이 모든 특정 애플리케이션의 릴레이에 필요한 모든 성능 매개변수를 평가하는 것은 불가능합니다. 따라서 고객은 자신의 특정 사용 조건에 맞는 제품을 선택해야 합니다. 밀봉용
릴레이의 경우 설치 후 하우징의 통풍구를 열고 사용하기 전에 청소하시기 바랍니다. 질문이 있는 경우 추가 기술 지원을 위해 Sheng Yuan에 문의하세요. 그러나 제품 선택에 대한 책임은 전적으로 고객에게 있습니다.
