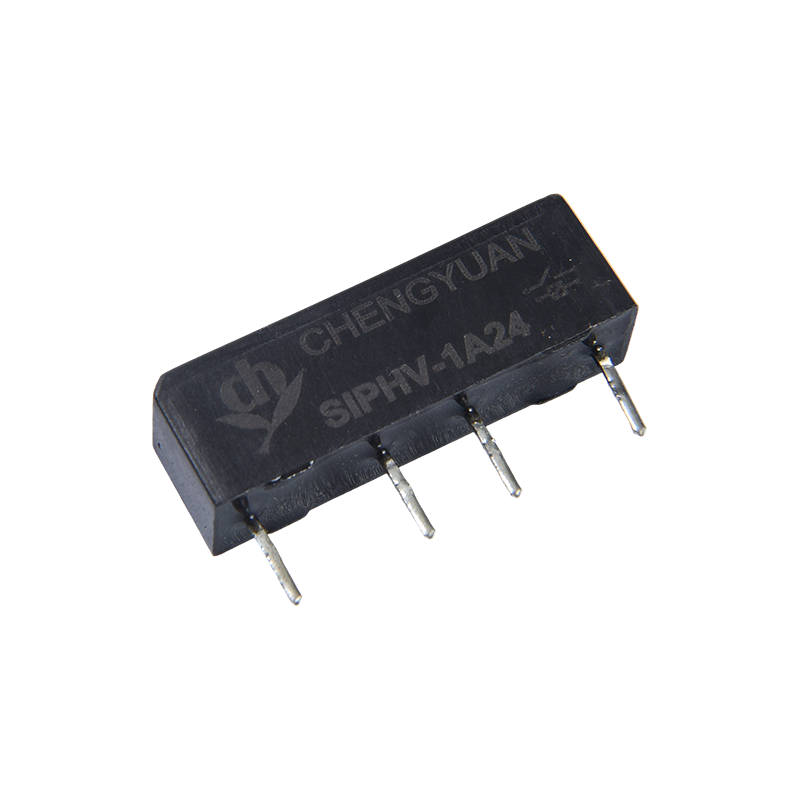

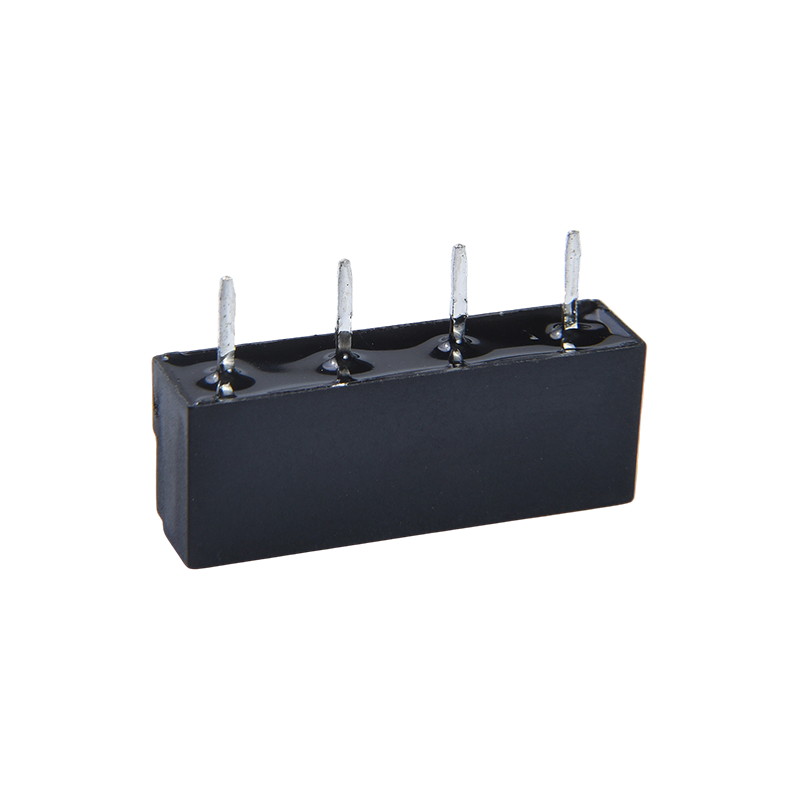

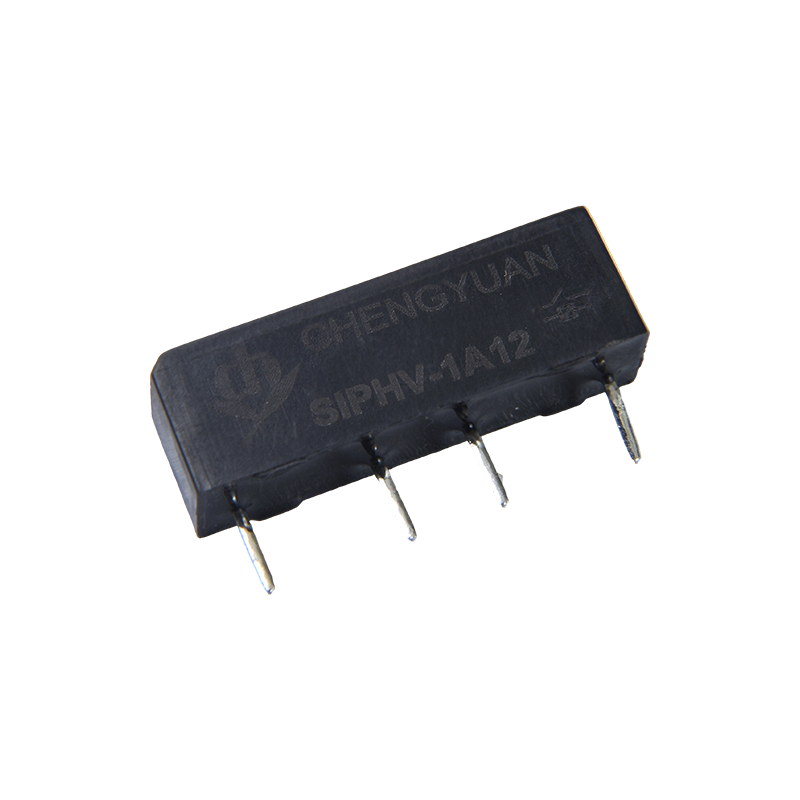

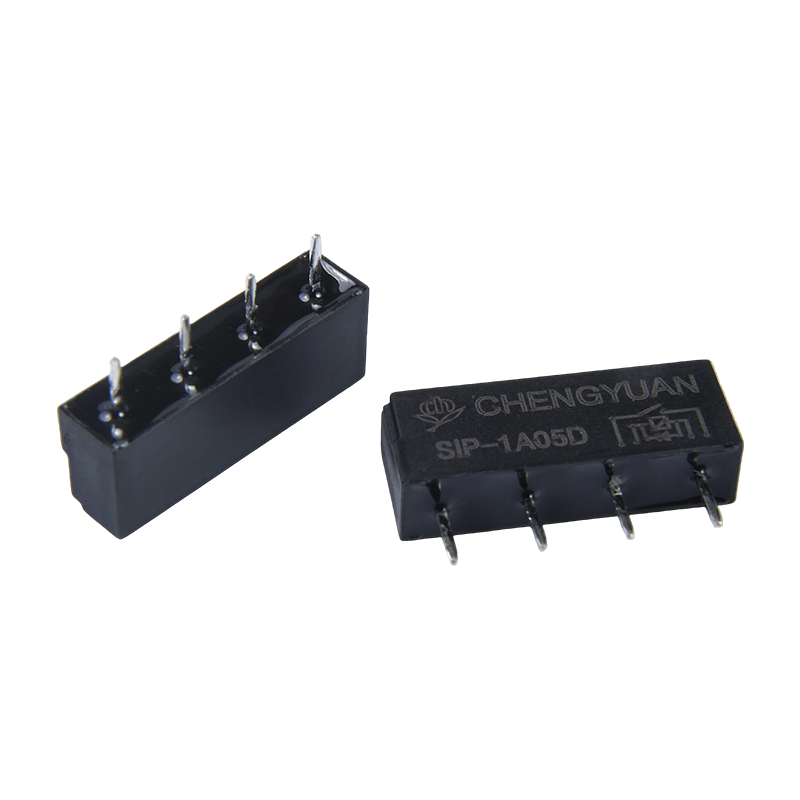

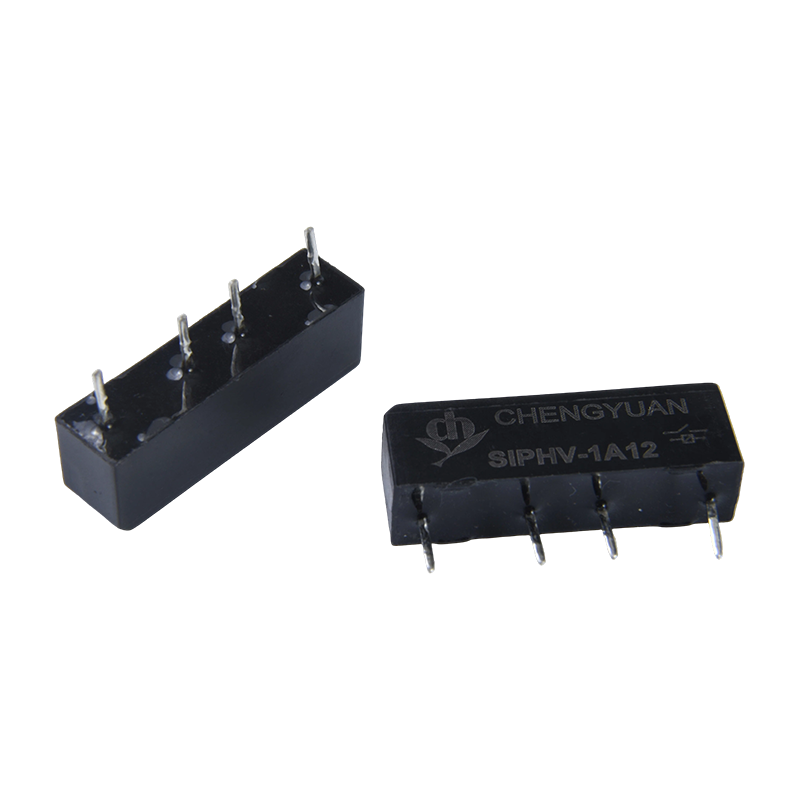

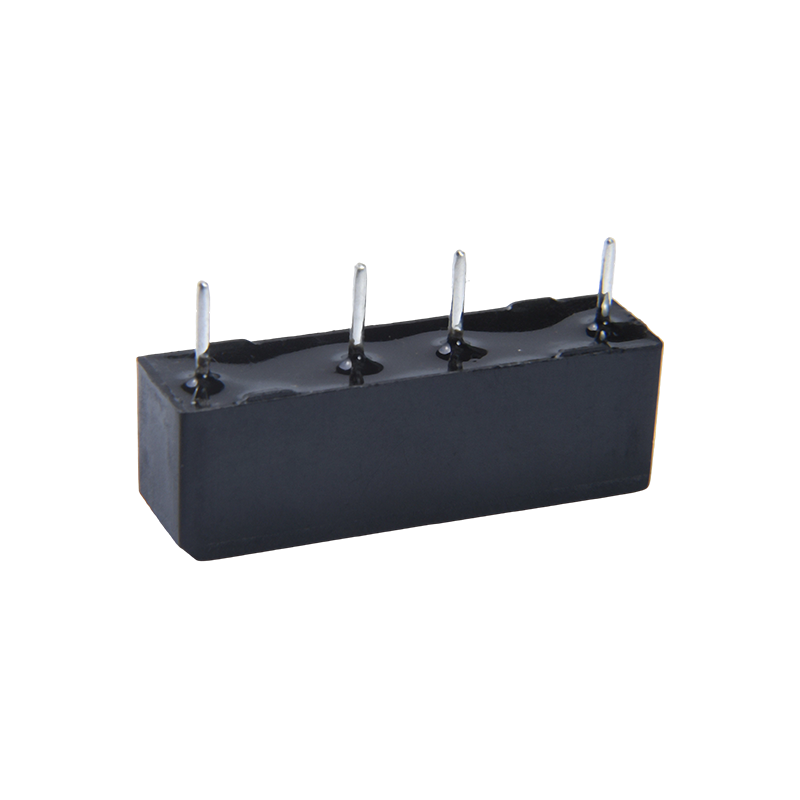

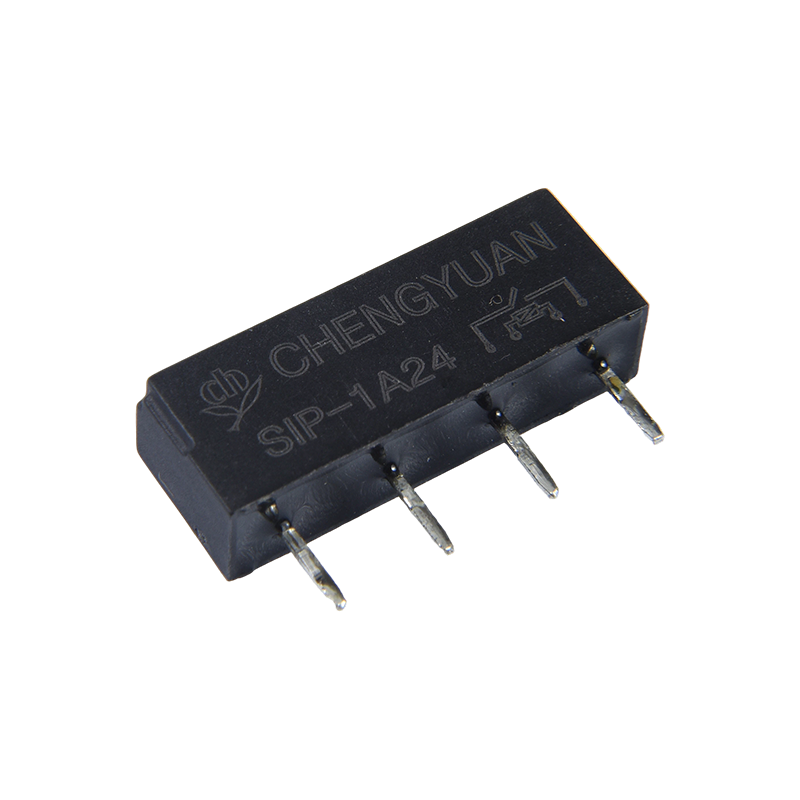

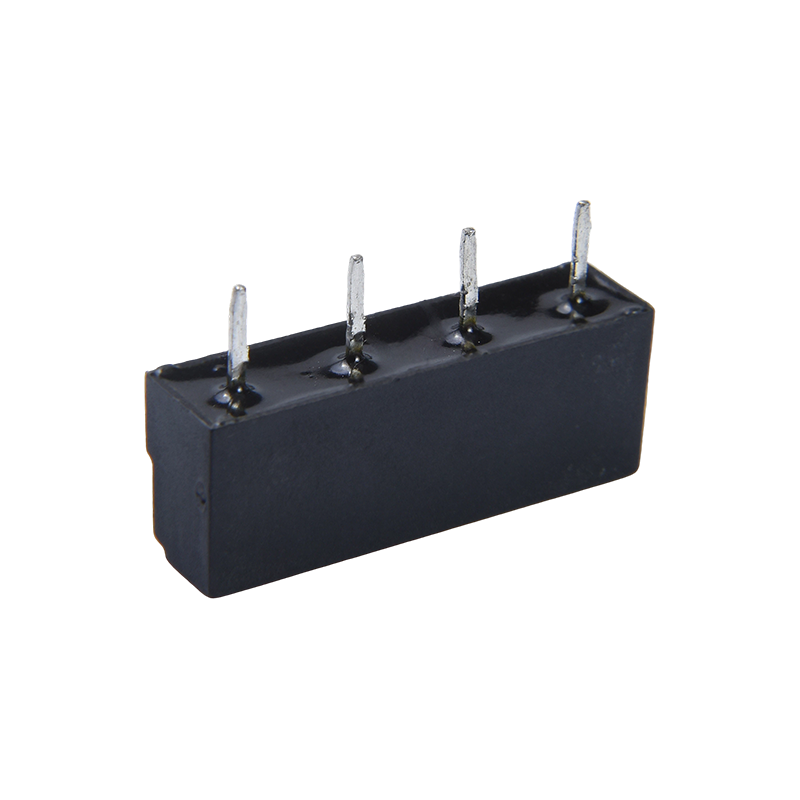

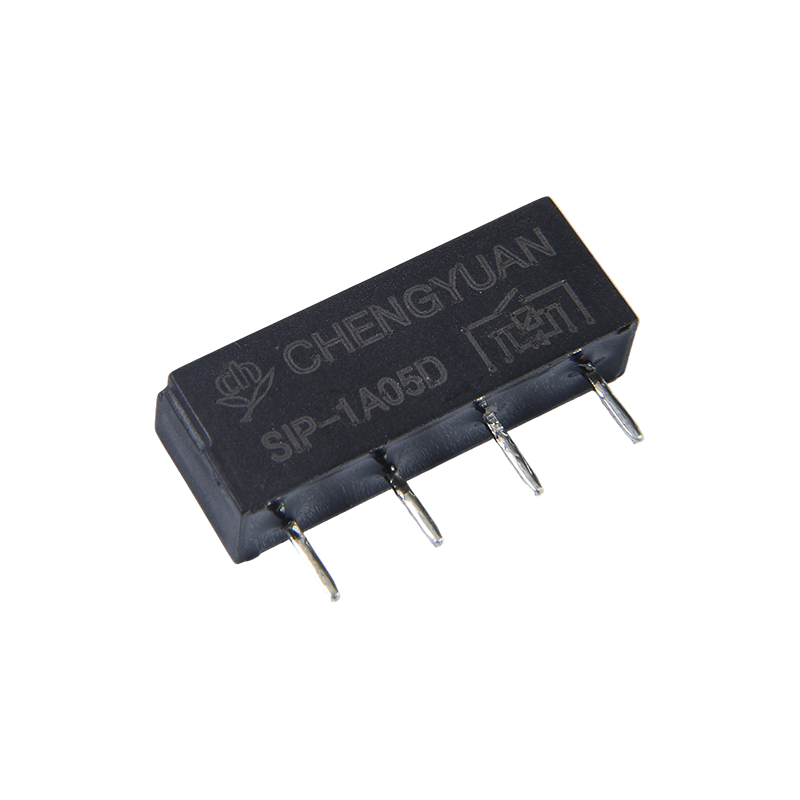

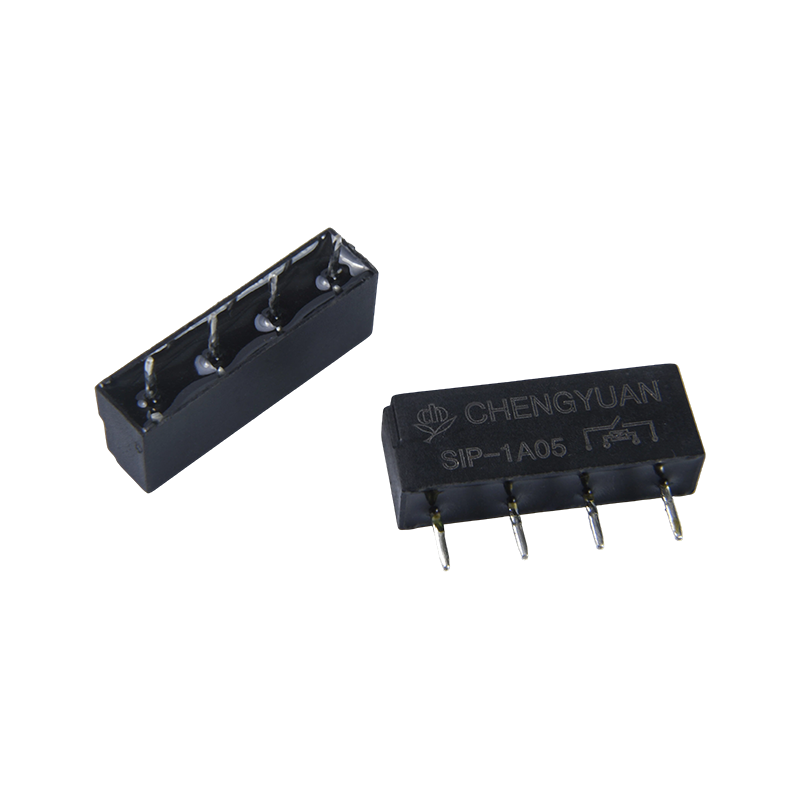

1. 장점
완전 밀봉 접점: 리드 스위치는 불활성 가스로 밀봉되어 접점을 먼지와 산화로부터 보호하고 장기적으로 안정적인 접점 저항과 매우 높은 신뢰성을 제공합니다.
고속 스위칭 성능: 리드 스위치의 질량이 작기 때문에 빠른 작동이 가능하며(스위칭 시간은 일반적으로 밀리초 단위) 빠른 신호 샘플링 또는 스위칭이 필요한 애플리케이션에 적합합니다.
낮은 전력 소비 및 높은 절연성: 낮은 코일 구동 전력 소비, 높은 절연 저항 및 접점과 코일 사이의 내전압을 통해 뛰어난 신호 절연 및 간섭 방지 기능을 달성합니다.
2. 주요 기능
접점 용량: 0.5A @ 125VAC / 24VDC, 저레벨 신호, 센서 신호 또는 작은 전류 부하 스위칭을 위해 특별히 설계되었습니다.
소형 패키지: 표준 핀 간격을 갖춘 SIP(Single In-line Package) 핀 설계로 PCB 공간을 절약하고 자동화된 조립 또는 삽입을 용이하게 합니다.
넓은 구동 전압: 코일은 3~24VDC 전압을 지원하며 일반 논리 레벨 및 제어 전압과 호환됩니다.
긴 서비스 수명: 밀봉된 보호로 인해 정격 부하 시 기계적 및 전기적 수명은 동일한 크기의 개방형 전자기 계전기보다 훨씬 높습니다.
3. 주요 용도
테스트 및 측정 장비: 고정밀 멀티미터, 데이터 수집 카드, 신호 경로 전환 및 다중화를 위한 자동 테스트 장비(ATE)에 사용됩니다.
통신 및 보안: 프로그래밍 가능한 스위치, 보안 경보 시스템, 신호 격리 및 인터페이스 스위칭 회로를 위한 액세스 제어 시스템에 통합되었습니다.
의료 전자 장치: 생체 전기 신호와 같은 낮은 수준의 아날로그 신호를 전환하기 위해 의료 모니터링 장비에 사용되며 높은 절연성과 낮은 잡음이 필요합니다.
산업용 제어 신호 절연: PLC 아날로그 입력 모듈 및 센서 인터페이스에서 필드 신호와 제어 시스템 사이에 전기 절연 및 보호 기능을 제공합니다.
연락처 데이터
| 유형 | 한 모금 |
| 연락처 자료 | 루/르흐 |
| 접촉 저항 | ≤ 100mΩ 최대(1A 16VDC에서) |
| 정격 부하(저항 부하) | 0.1A125VAC /0.5A 24VDC |
| 최대. 스위칭 전류 | 0.5A |
| 최대. 스위칭 전압 | 200VAC |
| 최대. 스위칭 전원 | 10VA(AC)/10W(DC) |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 0.55ms |
| 출시 시간 | 최대 0.2ms |
| 절연 저항 | 최소 100MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 사이: 1분간 200VAC, 50/60Hz |
| 코일과 접점간 : 1400VAC, 50/60Hz, 1분간 |
| 진동 저항 | 파괴적인 | 10-55Hz, 복진폭 1.5mm에서 |
| 기능성 | 10-55Hz, 복진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 최소 20G |
| 파괴적인 | 100G 최소 |
| 지구력 | 기계적 내구성 (10800ops./h) | 100000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 10000000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃(결로가 없을 것) |
| 무게 | 대략. 1.6g |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 0.012 | 250 | 약 0.036W | 명목상의 75% 전압 | 명목상의 10% 전압 | 공칭 전압의 130% |
| 5 | 0.01 | 500 | 약 0.05W |
| 12 | 0.012 | 1000 | 약 0.144W |
| 24 | 0.012 | 2000 | 약 0.288W |
위에 표시된 데이터는 초기값입니다. 코일의 과열을 방지하기 위해 코일에 최대 허용 전압을 10분 이상 인가하지 마십시오.

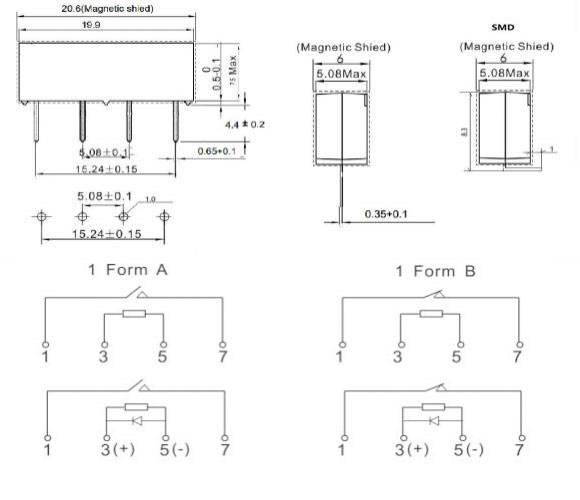

외형치수, 배선도, PCB 레이아웃(단위:mm)
주문 정보
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: 유형： SIP
2: 극 수: 1-1극
3: 연락처 배열: C From C ; H A에서 ; B B에서
4: 공칭 전압: 3.5, 12, 24VDC
5: 코일 과도 억제: D다이오드 사용; 없음: 표준
6: 차폐 커버 포함: M , NIL 표준
7: SMD, NIL 표준
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 선택할 수 있는 올바른 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
