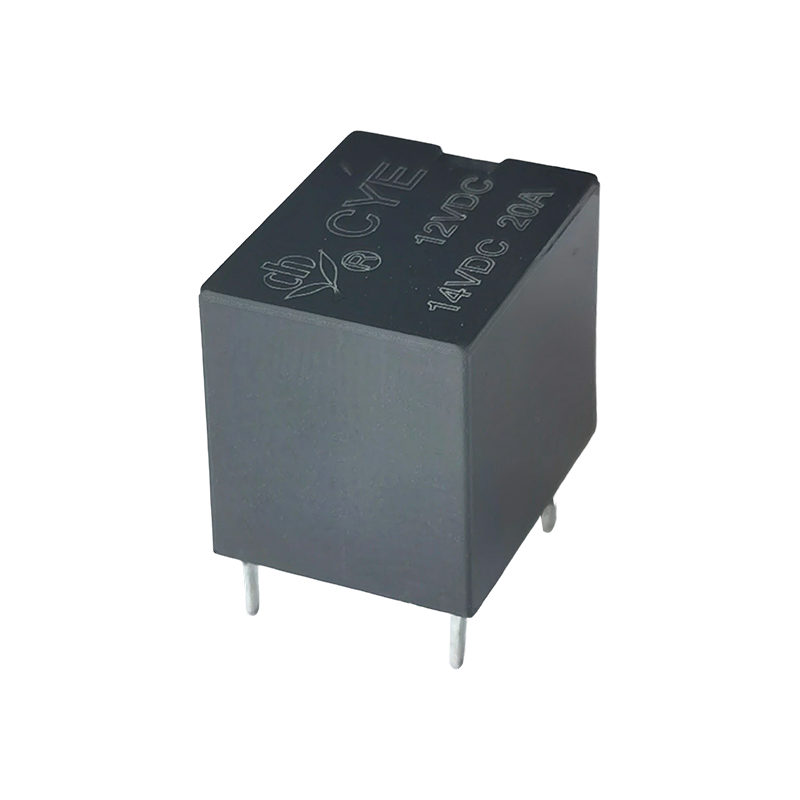

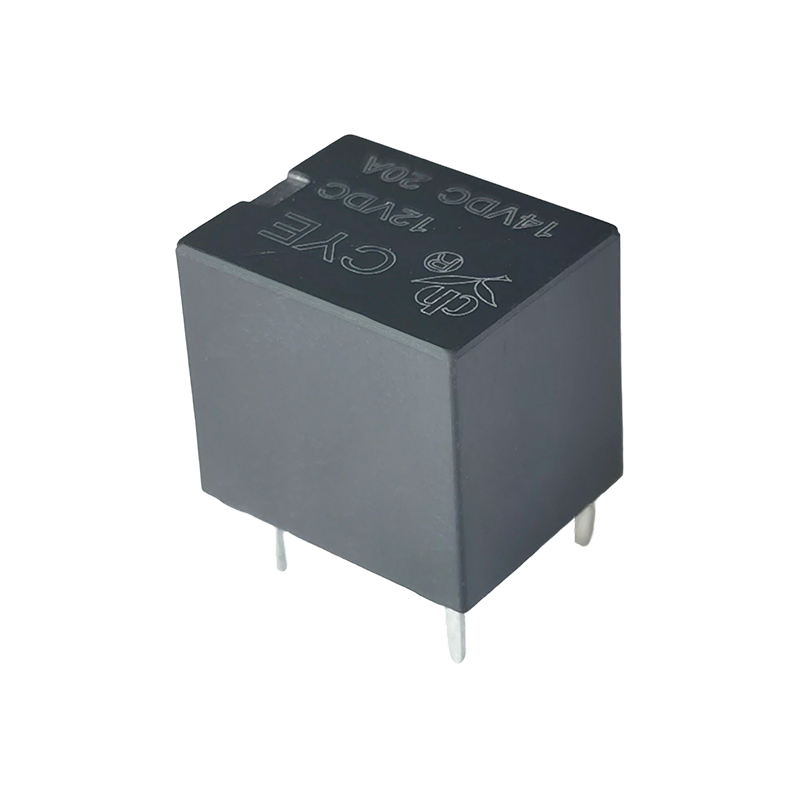

제품 특징:
높은 접점 스위칭 용량: 표준 20A 부하 외에도 접점은 최대 35A 스위칭을 지원하여 자동차 시동 중 또는 고전력 액세서리에서 순간 전류 서지를 처리할 수 있습니다.
초저전력 소비: 코일 전력 소비는 0.6W/0.8W에 불과하여 차량 배터리의 부담을 줄이는 데 도움이 되고 낮은 에너지 소비를 향한 자동차 산업의 추세에 부합합니다.
뛰어난 기계적 내구성: 높은 충격 및 진동 저항성을 갖추고 있어 울퉁불퉁한 주행 조건 및 엔진 진동에서도 안정적인 전기 연결을 보장합니다.
넓은 코일 전압 범위: 다양한 유형의 자동차 회로 전압에 맞게 3VDC~48VDC의 다양한 사양으로 제공됩니다.
컴팩트한 디자인: 최적화된 구조와 작은 크기로 제한된 자동차 전기 제어 상자에 조밀하게 설치할 수 있습니다.

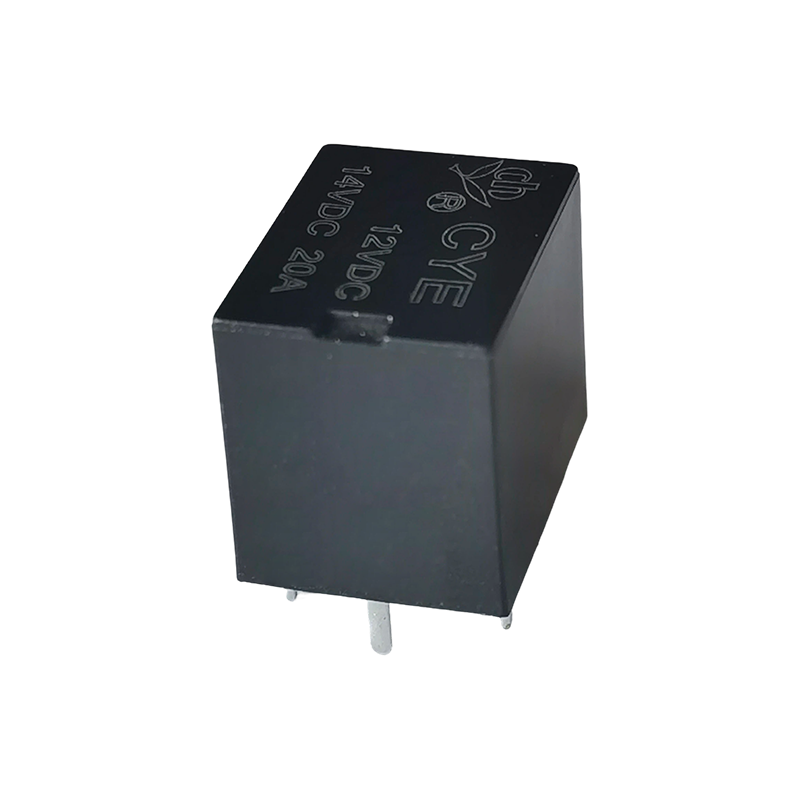

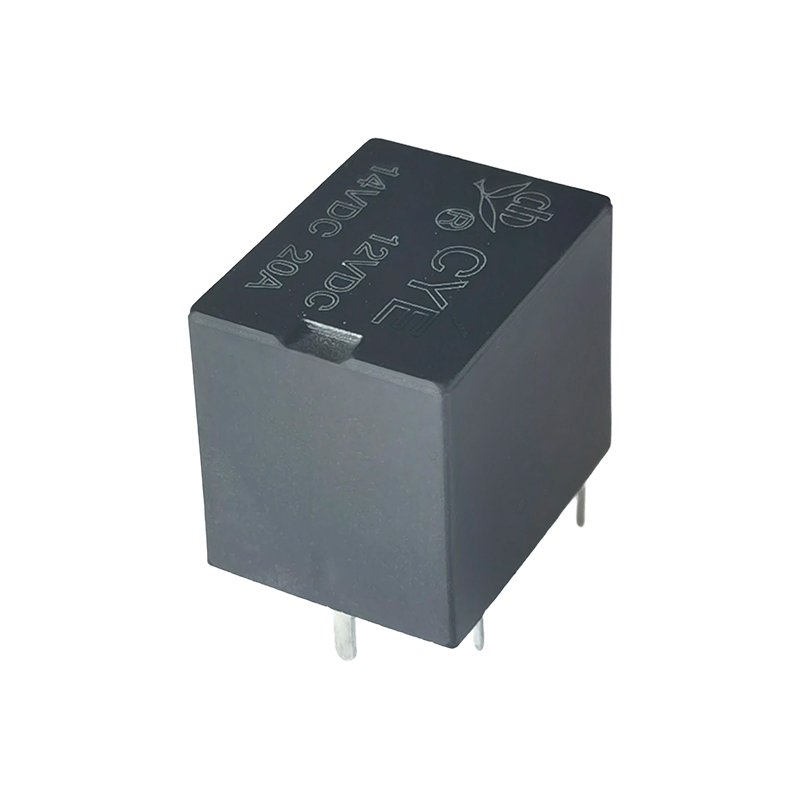

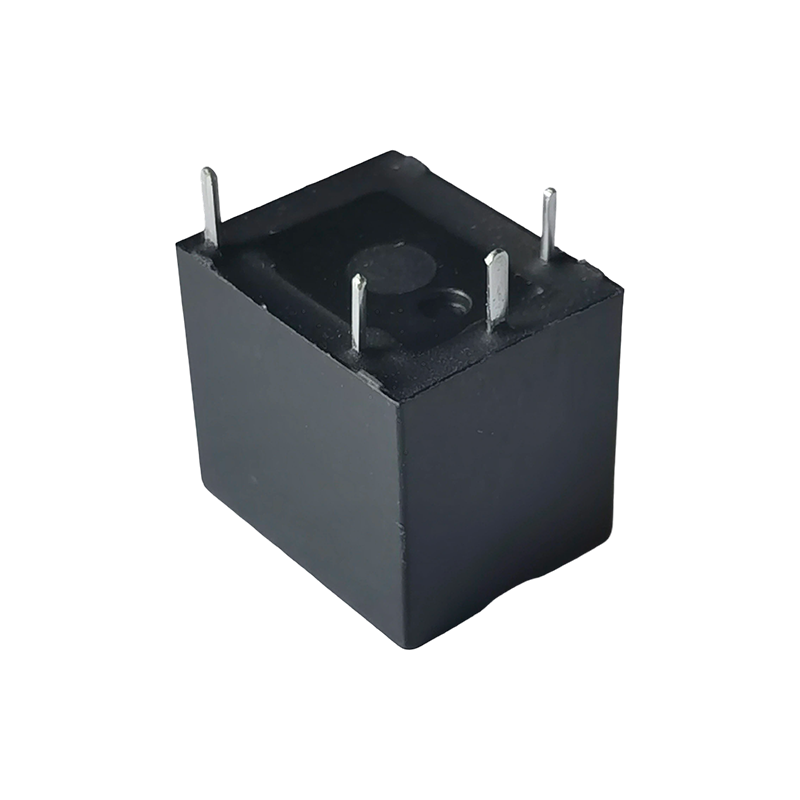

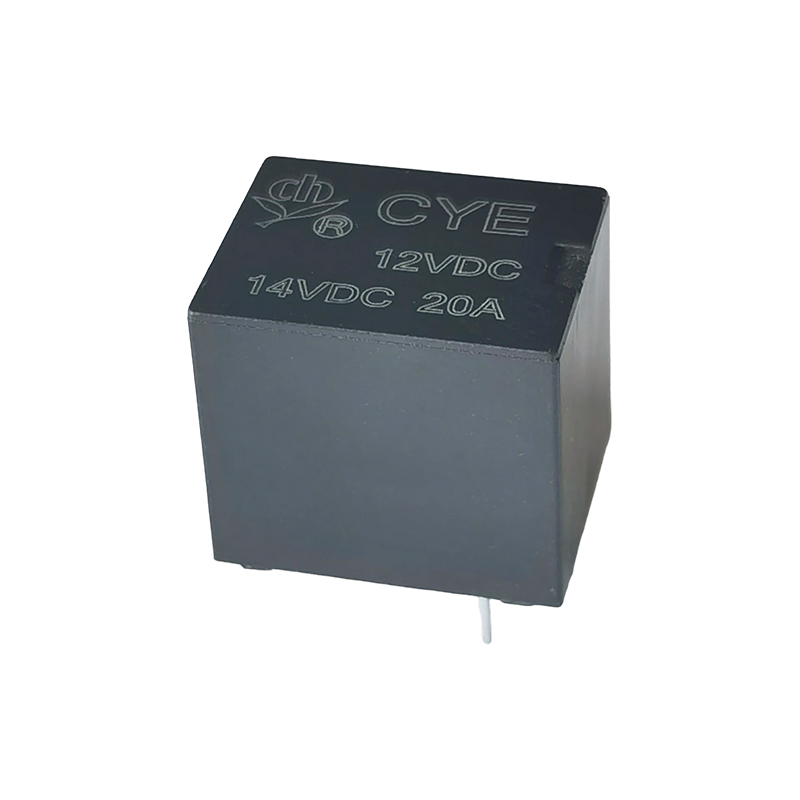

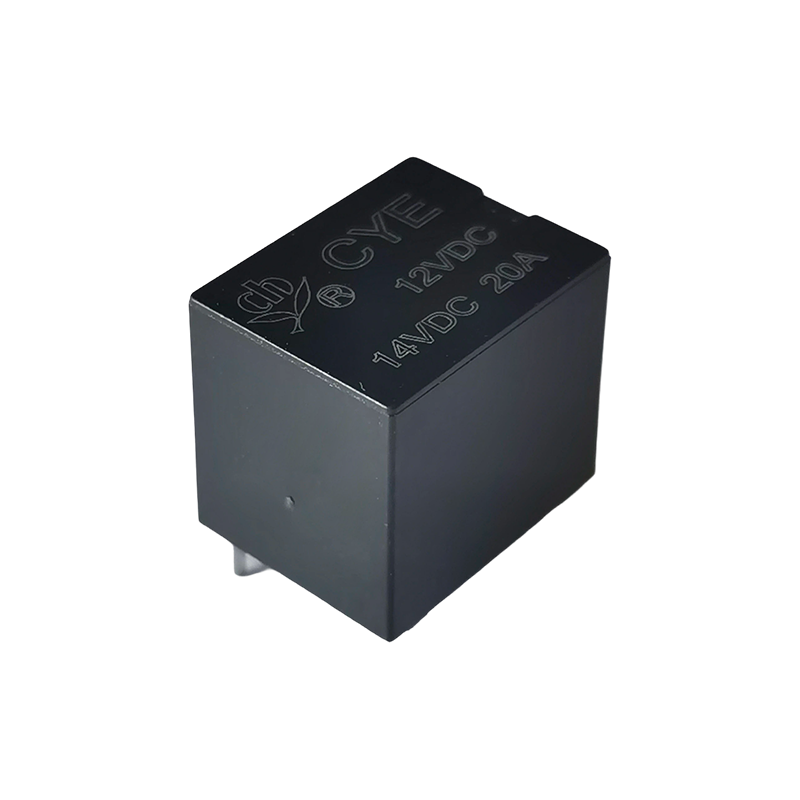

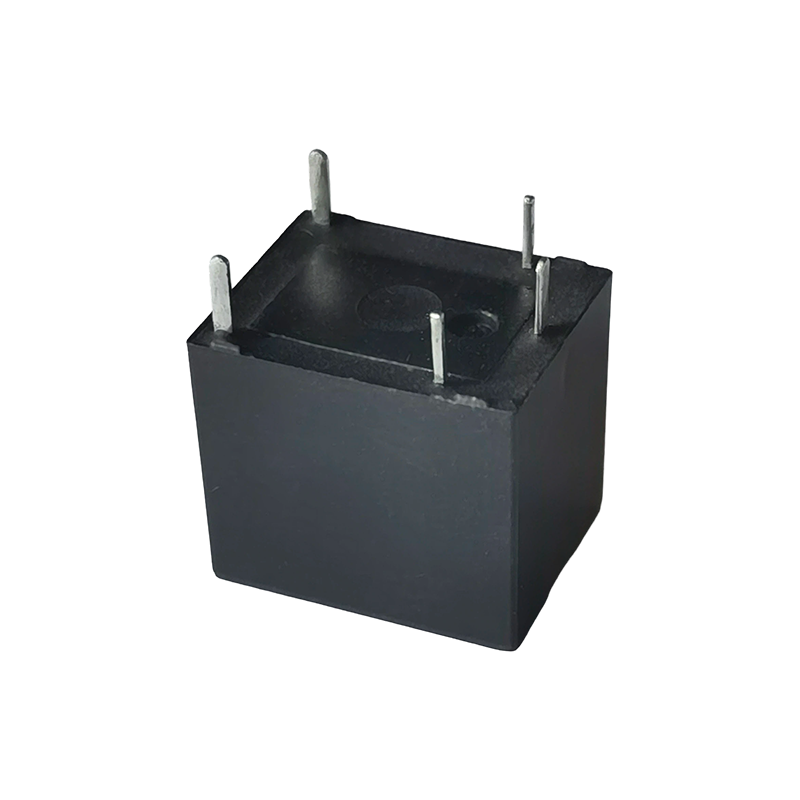

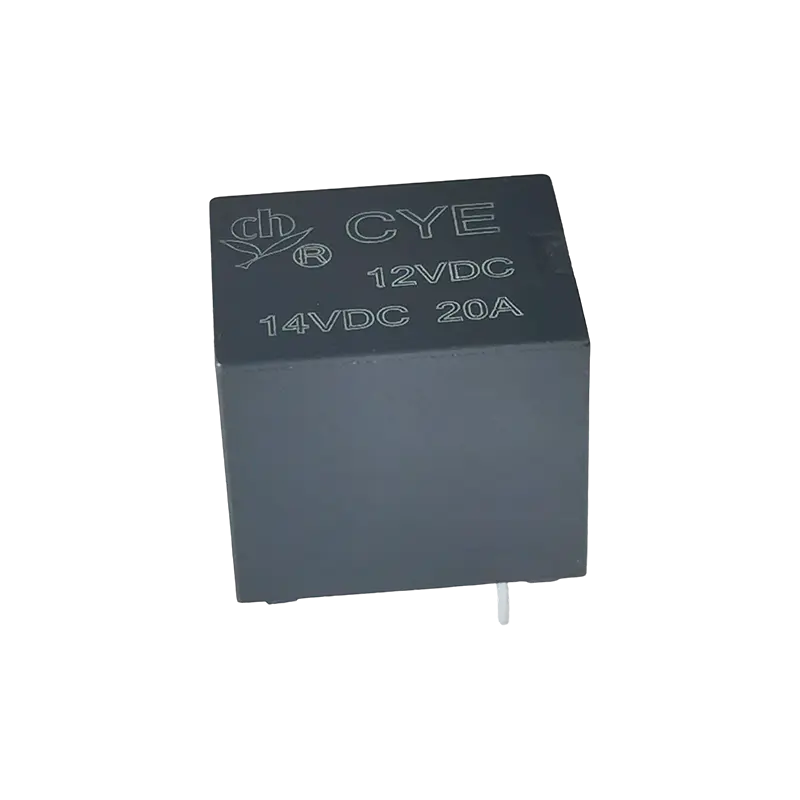

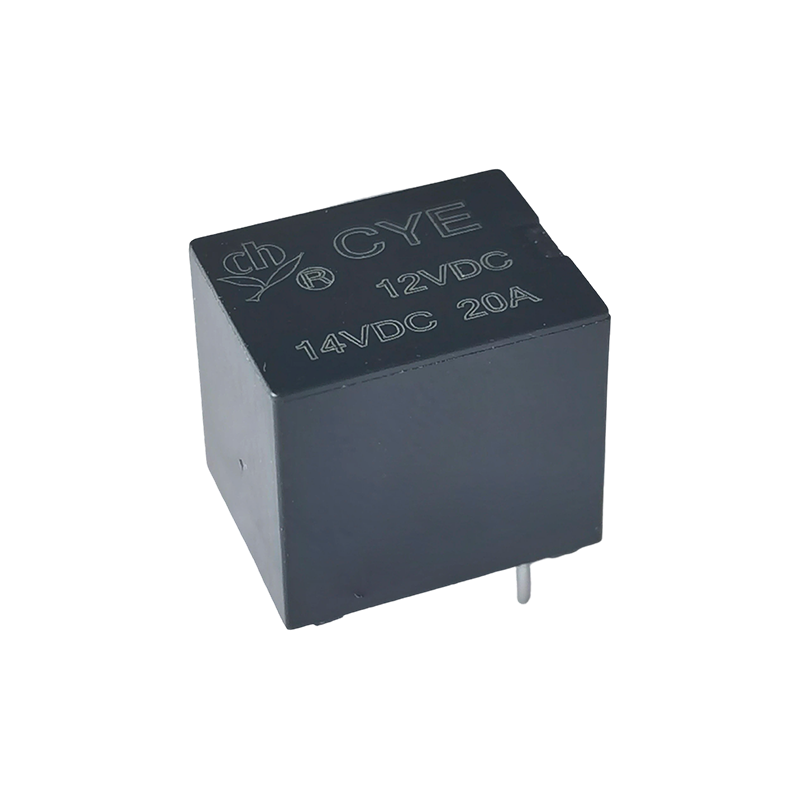

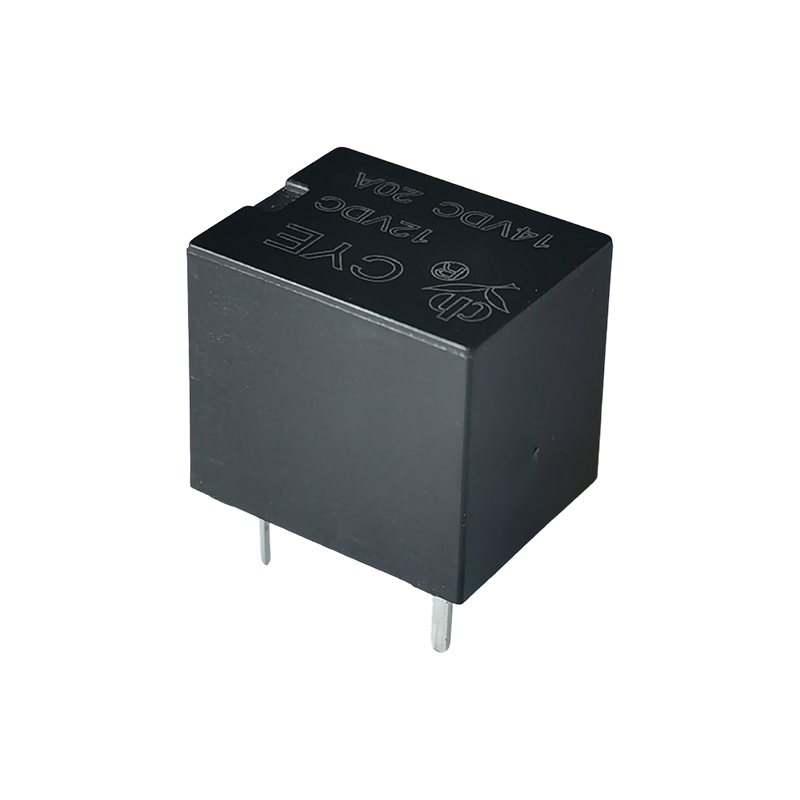

CYE(T78) 계전기는 광범위한 응용 분야를 갖춘 초소형 고전력 전자기 계전기입니다.
주요 용도는 다음과 같습니다.
자동차 부문: 자동차 도어 잠금 모터 제어, 자동차 도난 방지 경보 시스템, 자동차 전자 장비의 신호 전환 및 부하 제어에 일반적으로 사용됩니다.
가전제품 및 사무기기: 가전제품(예: 에어컨, 세탁기) 및 사무 자동화 장비의 전원 관리 또는 신호 전송에 적합합니다.
보안 및 경보 시스템: 자동 도난 경보의 핵심 구성 요소로 회로 전환을 제어합니다.
산업 제어 및 자동화: 산업 자동화 시스템, 계측기 및 통신 장치에 사용되어 저전압 신호로 고전력 부하를 제어합니다.
가전제품 및 신흥 기술: 스마트 홈, IoT 장치, 신에너지 장비 및 의료 전자 장치의 확장된 응용 프로그램입니다.
연락처 데이터
| 유형 | 싸이 |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 6VDC에서) |
| 정격 부하(저항 부하) | 20A 14VDC |
| 최대. 스위칭 전류 | 35A |
| 최대. 스위칭 전압 | 30VDC |
| 특성 |
| 작동 시간(정격 코일 전압 기준) | 최대 10ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 100MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1분간 500VAC, 50/60Hz |
| 코일과 접점간 : 500VAC , 50/60Hz 1분간 |
| 진동 저항 | 기능성 | 10-500Hz,NO-10G |
| 10-500Hz, NC-5G |
| 충격 저항 | 기능성 | NO/11ms의 경우 20g입니다. NC/11ms의 경우 5g. |
| 파괴적인 | 최소 100G |
| 지구력 | 기계적 내구성 (10800ops./h) | 10000000다음 10000000 ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100000 ops.(상온에서) |
| 주변 온도 | -40℃~ 125℃(결로가 없을 것) |
| 무게 | 약 6g |
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 6 | 100 | 60 | 약 0.6W | 명목상 60% 전압 | 명목상의 10% 전압 | 공칭 전압의 130% |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | 약 0.8W | 명목상 57.5% 전압 |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
위에 표시된 데이터는 초기 값입니다. 3번째 코일의 과열을 방지하려면 코일에 최대 허용 전압을 10분 이상 인가하지 마세요.

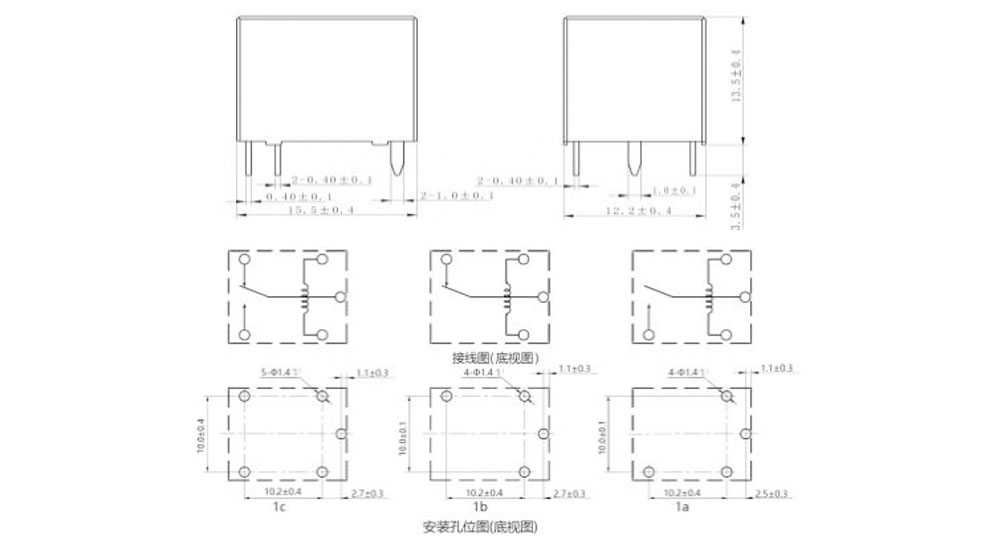

외형 치수, 배선도, PCB 레이아웃(단위:mm)

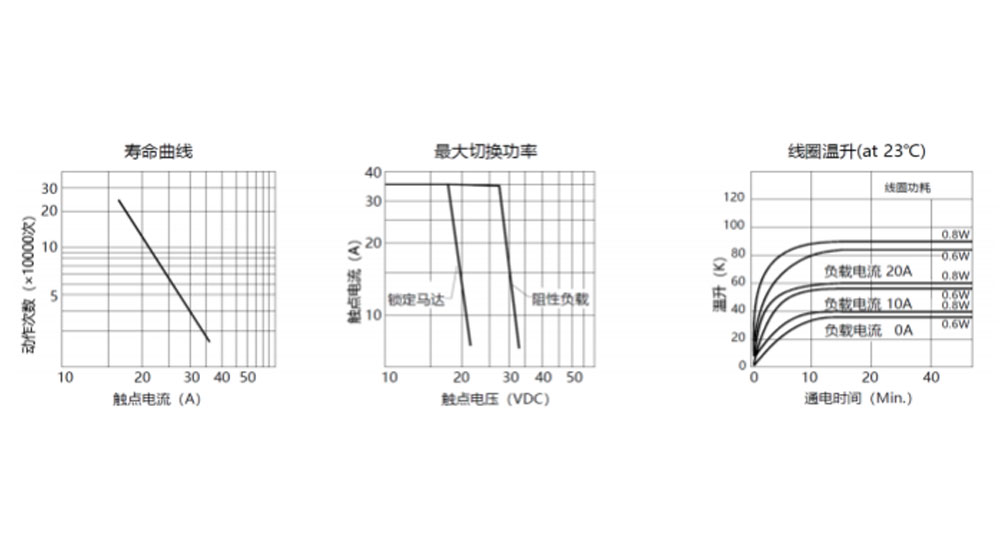

특성 곡선
주문 정보
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CYE
2: 극 수: 1-1극
3: 연락처 배열: A-Form A ; B-양식 B ; C-양식 C
4: 공칭 전압: 6,9,12,24VDC
5: 인클로저 색상: B-검정색
6: 코일 Pwor: D-0.8W L-0.6W
7: 보호 구조: S-Flux 방지,
SH- 밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특수 요구사항
방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서는 사용할 수 없습니다.
플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
면책조항: 이 사양은 참고용일 뿐입니다. 사양은 사전 통지 없이 변경될 수 있습니다.
가능한 모든 애플리케이션에 대해 모든 성능과 모든 매개변수를 평가할 수는 없었습니다. 따라서 사용자는 올바른 선택을 할 수 있는 위치에 있어야 합니다.
자체 용도에 적합한 제품입니다. 밀폐형 릴레이의 경우 설치 및 청소 후 케이스의 통풍구를 열어서 사용하시기 바랍니다. 문의사항이 있는 경우 Chengyuan에 기술 서비스를 문의하시기 바랍니다. 그러나 어떤 제품을 사용해야 할지 결정하는 것은 사용자의 책임입니다.
