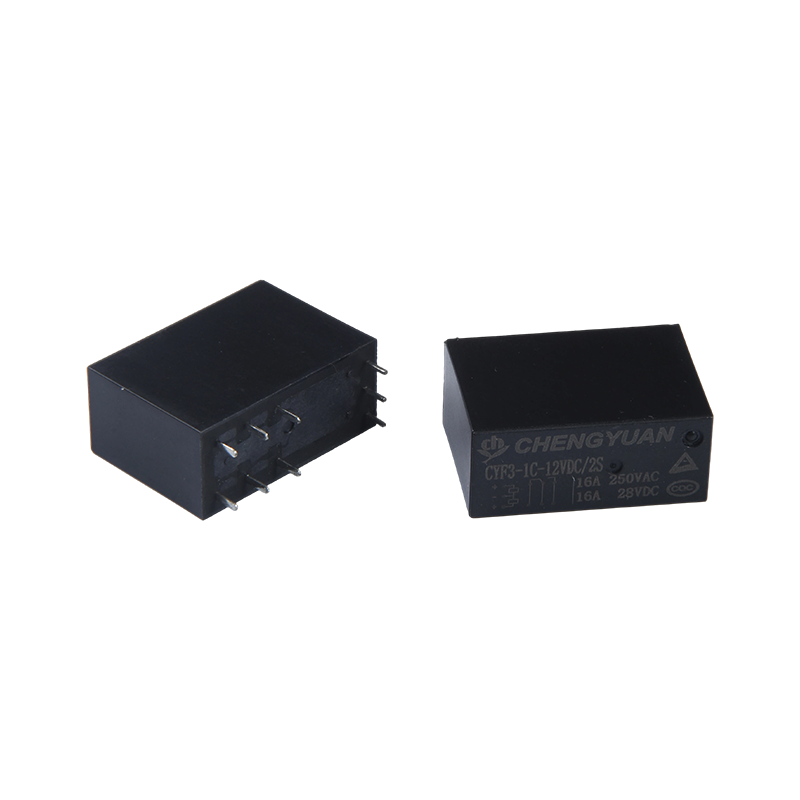

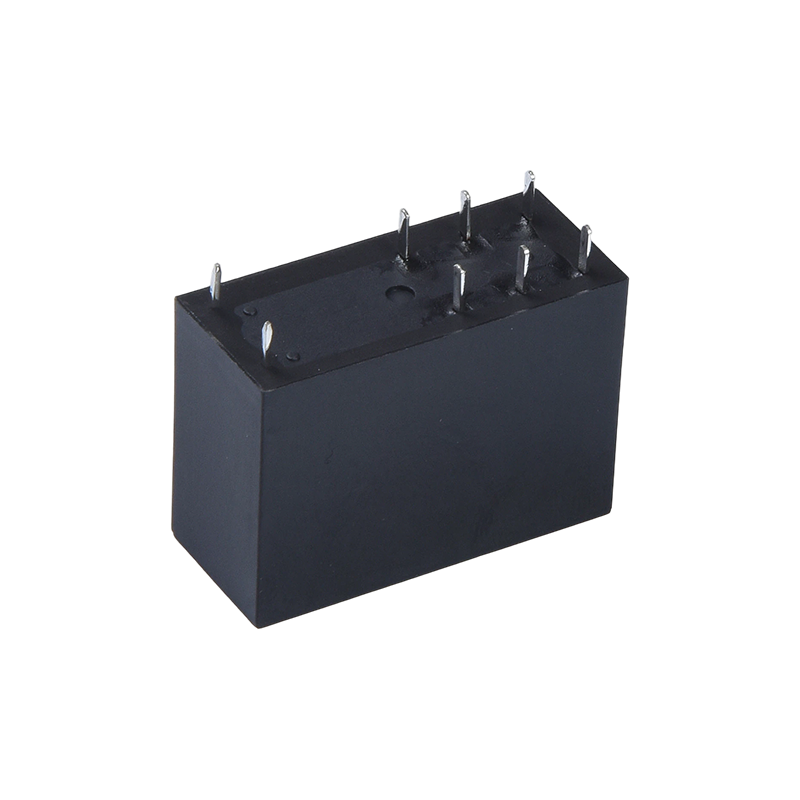

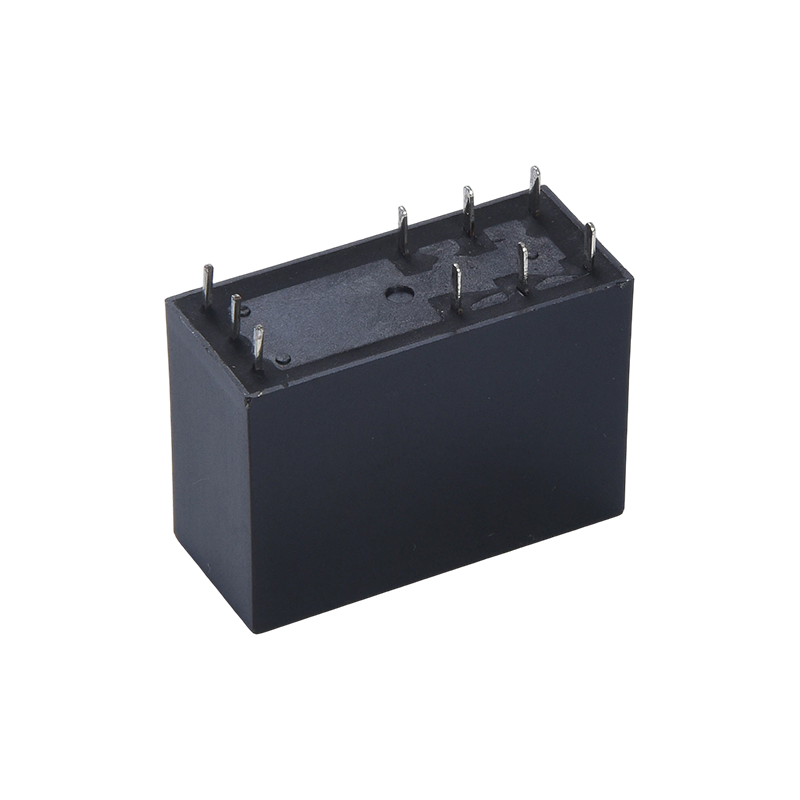

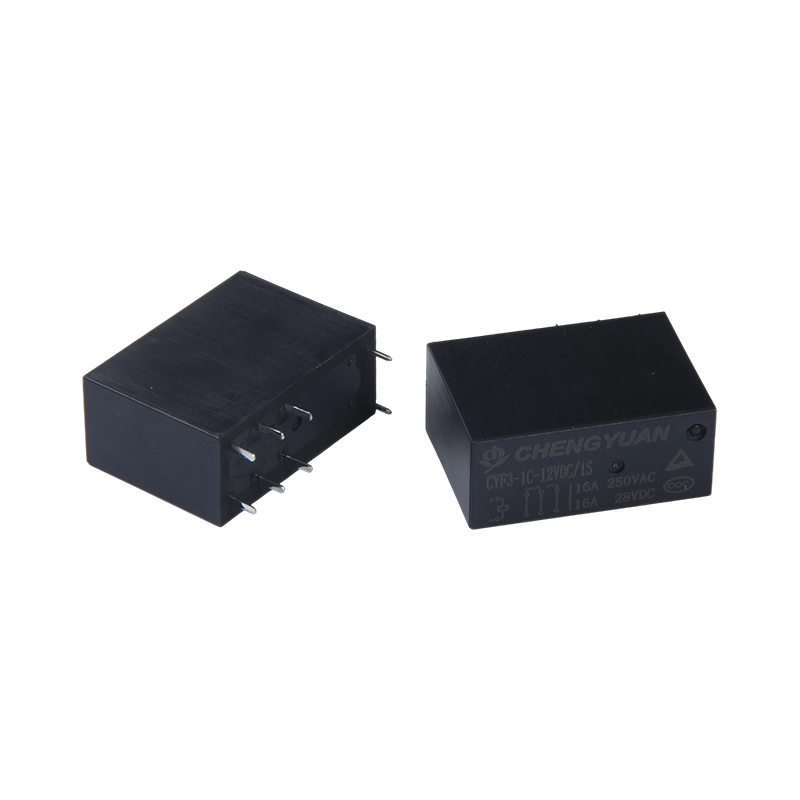

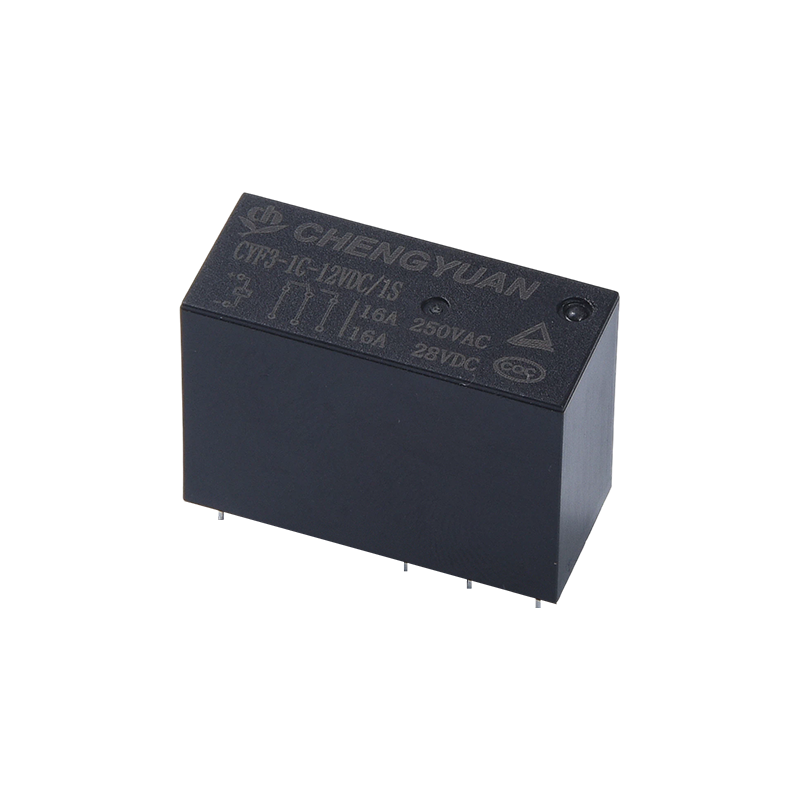

I. 제품 구조 및 설치 특징
1. 코어 구조: 자기 래칭 구조를 채택하여 제어단에서 전원이 제거된 후에도 현재 상태가 유지되도록 보장하여 제로 전력 스위칭을 달성합니다.
2. 설치 특성: 작은 크기, 고밀도 설치 시나리오에 적합하며 PCB 보드 공간을 효과적으로 절약합니다.
3. 자동 조립에 적용 가능: 구조 설계는 표준 설치 프로세스와 호환되므로 대량 조립이 용이하고 생산 효율성이 향상됩니다.
II. 적용 가능한 시나리오
1. 통신 장비: 다양한 통신 장치의 회로 전환 및 제어에 적합하며 안정적인 신호 전송을 보장합니다.
2. 보안 장비: 보안 모니터링, 경보 시스템 및 기타 보안 장비에 적합하며 높은 신뢰성과 내전압으로 안전한 작동을 보장합니다.
3. 사무기기: 프린터, 복사기 등 사무기기의 내부회로 제어에 사용됩니다.
4. 가전제품 : 에어컨, 전자레인지 등 가전제품의 부하제어 및 회로 스위칭에 적합합니다.
III. 핵심 장점
1. 높은 부하 용량: 17A 접점 스위칭 용량으로 중전력 및 고전력 장비 제어 요구에 적합하며 더 넓은 범위의 응용 분야에 적용됩니다.
2. 고전압 저항 : 5000V 전압 저항으로 복잡한 회로 환경에서 안전성이 향상됩니다.
3. 유연한 설치: 고밀도 설치를 위한 소형 크기로 내부 공간을 절약합니다.
4. 낮은 전력 소비 및 장기 보존: 자기 래칭 구조는 제로 전력 스위칭 및 장기 상태 보존을 달성하여 에너지 소비를 줄입니다.
5. 권위 있는 인증: TUV 및 CQC 인증을 받아 고장 위험을 줄이고 신뢰성을 높였습니다.
연락처 데이터
| 유형 | CYA |
| 연락처 자료 | 은 합금 |
| 접촉 저항 | 최대 100mΩ(1A 16VDC에서) |
| 정격 부하(저항 부하) | 10A250VAC |
| 최대. 스위칭 전류 | 15A |
| 최대. 스위칭 전압 | 250VAC |
| 최대. 스위칭 전원 | 2500VA |
| 최소 스위칭 부하 | 6V 1A |
특성
| 작동 시간(정격 코일 전압 기준) | 최대 8ms (다이오드 없음) |
| 출시 시간 | 최대 5ms (다이오드 없음) |
| 절연 저항 | 최소 1000MΩ(500VDC에서) |
| 유전 강도 | 개방 접점 간: 1분간 750VAC, 50/60Hz |
| 코일과 접점 사이: 1500VAC, 1분 동안 50/60Hz |
| 진동 저항 | 파괴적인 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 기능성 | 10~55Hz, 이중 진폭 1.5mm에서 |
| 충격 저항 | 기능성 | 10G 최소 |
| 파괴적인 | 10G 최소 |
| 지구력 | 기계적 내구성(10800ops./h) | 10,000,000ops.(상온에서) |
| 전기적 내구성(360ops./h) | 100,000 ops.(상온에서) |
| 주변 온도 | -40℃~ 85℃( 결로 현상이 없을 것) |
| 무게 | 약 8.5g |
코일 데이터(20℃ 기준)
| 공칭 전압 (VDC) | 공칭 운영 중 현재 ±10%(mA) | 코일 저항 ±10%(Ω) | 공칭 operating 힘 | 작동전압 (최대) | 릴리스 전압 (최소) | 최대. 허용전압 |
| 3 | 120 | 25 | 약 0.36W | 공칭의 75% 전압 | 명목상의 5% 전압 | 공칭 전압의 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
위에 표시된 데이터는 초기값입니다. thd 코일의 과열을 방지하기 위해 코일에 최대 허용 전압을 10분 이상 인가하지 마십시오.

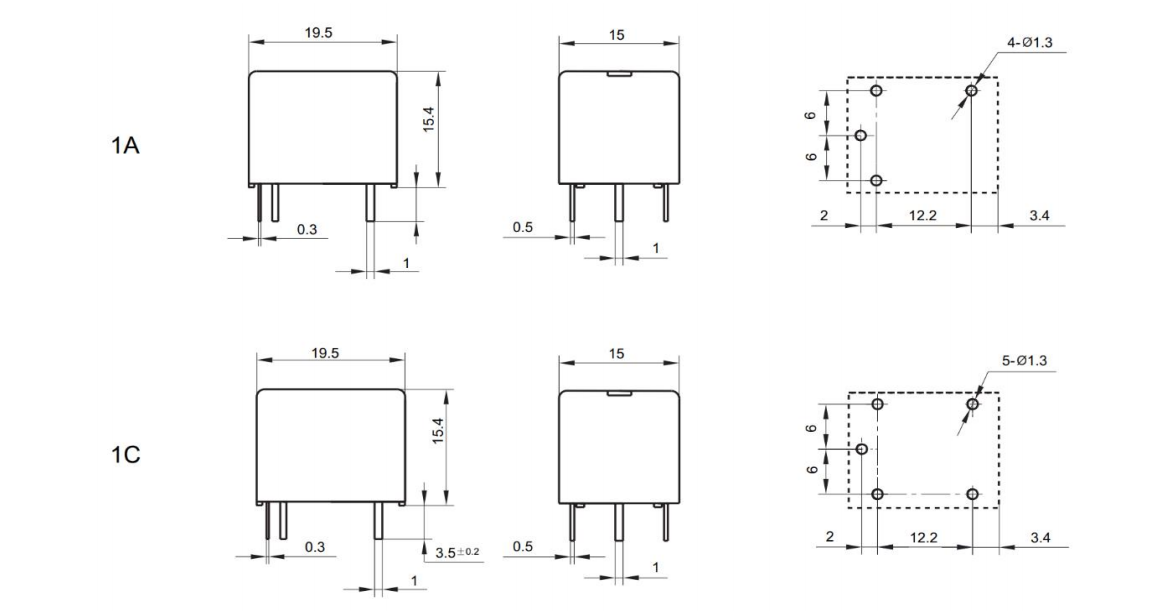

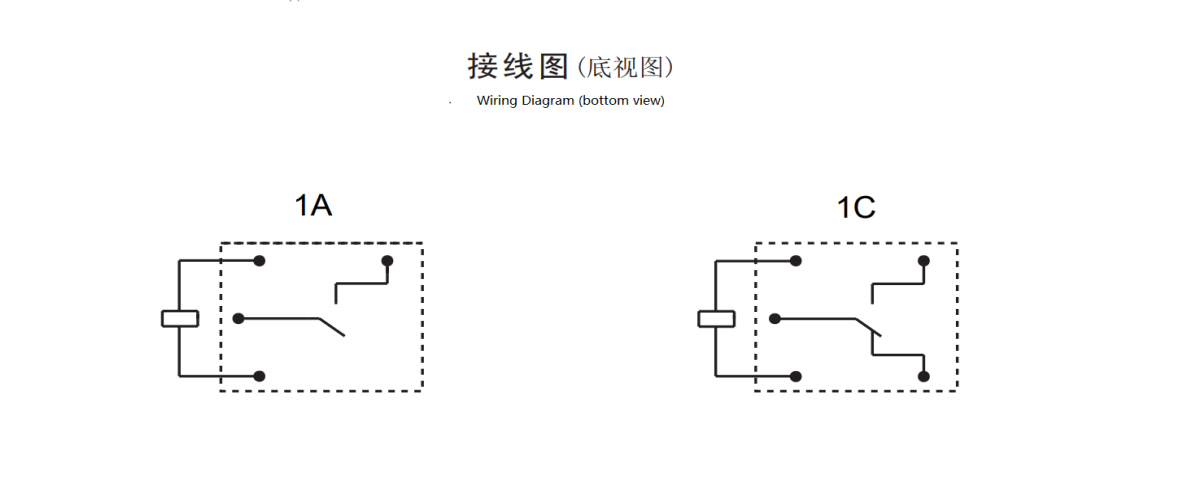

외형 치수, 배선도, PCB 레이아웃 (단위: mm)

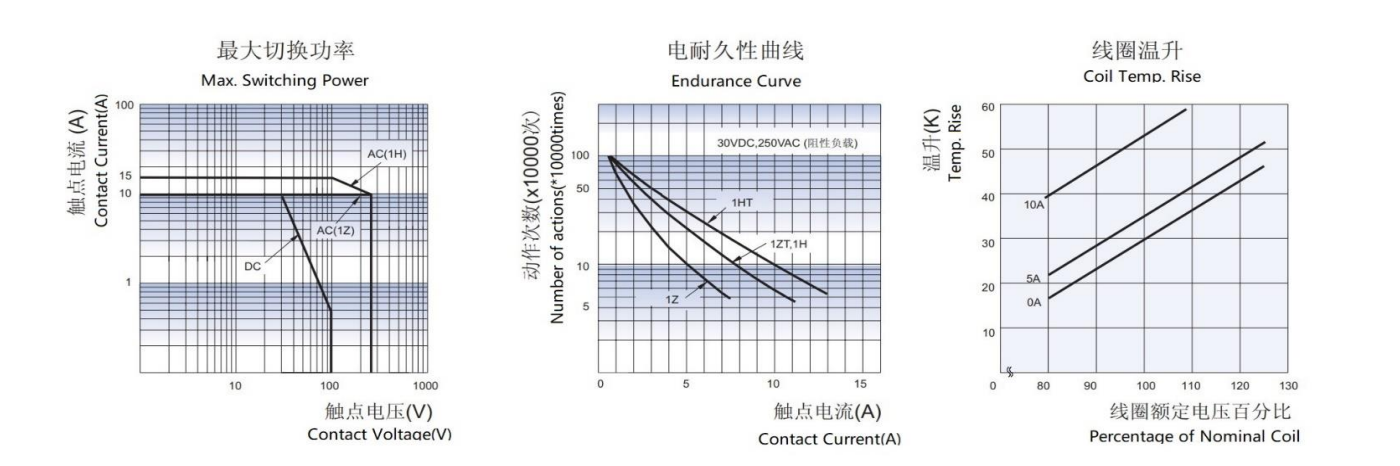

특성 곡선
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: 유형: CYA
2: 극 수: 1-1극
3: 연락처 배열: C C에서 ; H A로부터 ; B 발신 B
4: 공칭 전압: 3,5,6,9,12,18,24,48VDC
5: 인클로저 색상: T -흰색; H-블랙; L-블루 6:코일 전원: D-0.45W L-0.36W
7: 보호 구조: S-Flux 방지,
SH-밀폐형 세탁 가능
8: 특수 매개변수: Nil-표준 유형
문자 또는 숫자 - 특별 요구 사항
(1): 방폭형 계전기는 H2S, SO2, NO2, 먼지 등과 같은 오염 물질이 있는 환경에서 사용할 수 없습니다.
(2): 플럭스 방지 릴레이를 PCB에 조립한 후에는 물 세척이나 표면 처리를 권장하지 않습니다.
(3): 고객별 요구 사항(XX)은 당사에서 평가한 후 특성 기호로 표시됩니다.
