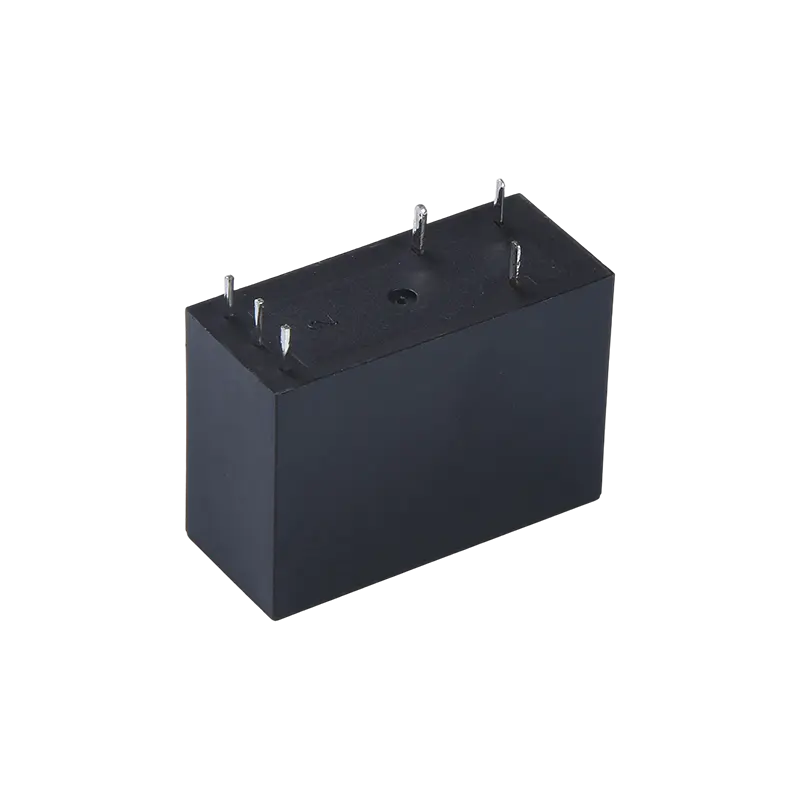

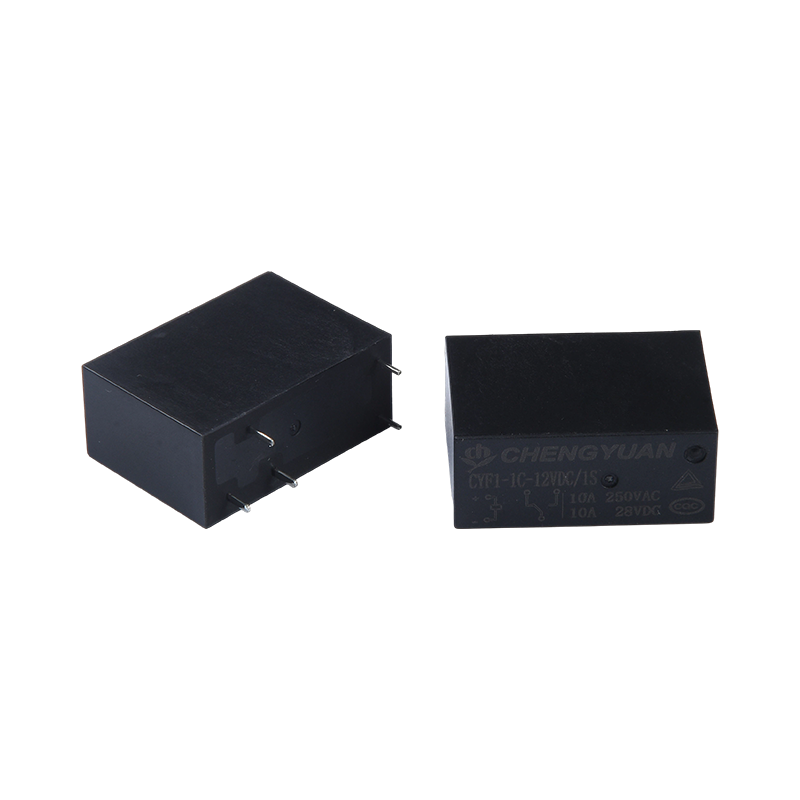

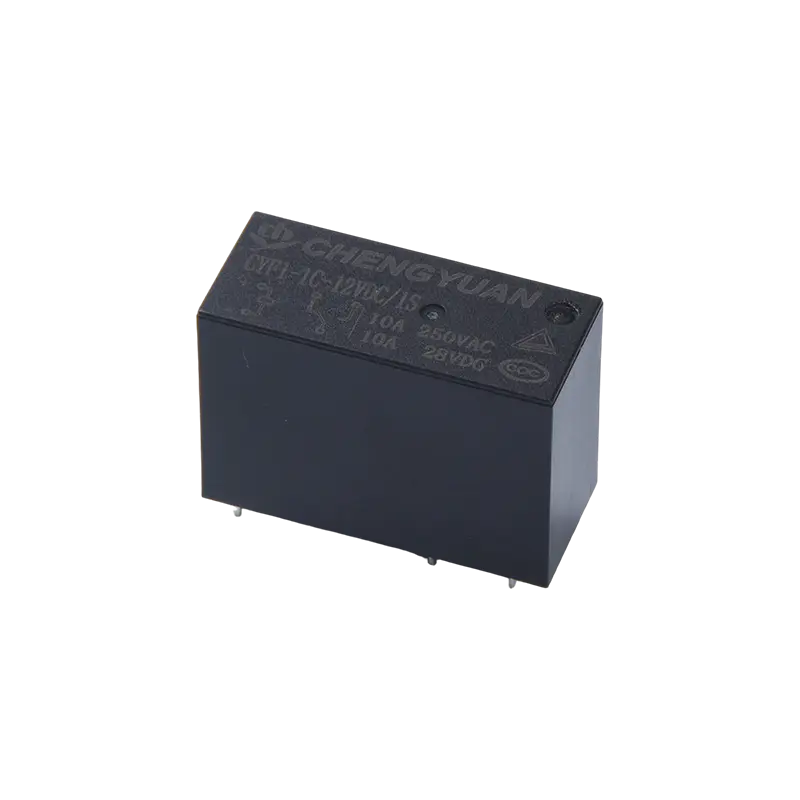

제품 장점:
• 정적 전력 소비 제로: 자기 래칭 원리를 활용하여 활성화 후 지속적인 전원 공급 없이 접촉 상태를 유지하므로 시스템 대기 전력 소비를 크게 줄입니다.
• 고부하, 콤팩트한 설계: 초소형 패키지에서 최대 16A의 접점 스위칭 용량을 달성하여 높은 전력 밀도를 제공하고 PCB 공간을 절약합니다.
• 전원 차단 상태 메모리: 정전 후에도 접점 위치가 변하지 않으며, 전원 복구 시 구동 없이 원래의 상태를 유지하므로 백업 회로나 안전 인터록에 적합합니다.
특징:
• 최대 16A 접점 스위칭 용량
• 단극 및 이중 극 전환 접점 구성으로 사용 가능
• 초소형 표준 PCB 핀
• 밀봉형 및 내유속형으로 제공됩니다.
• 친환경 제품(ROHS 준수)
• 크기: (28.9*12.6*20.6)mm
주요 응용 프로그램:
• 스마트 계량기 및 에너지 관리: 선불 계량기 및 스마트 회로 차단기의 원격 전환 제어에 사용되며 자기 래칭을 통해 낮은 전력 소비를 달성합니다.
• 에너지 절약형 가전제품: 에어컨, 온수기 등 가전제품의 주전원 제어 장치에 통합하여 대기전력 소모를 줄이고 에너지 효율 기준을 충족합니다.
• 무정전 전원 공급 장치 및 에너지 저장 장치: UPS 및 태양광 인버터의 출력 스위칭 회로에 사용되며 정전 시 상태를 유지하여 시스템 연속성을 보장합니다.
• 안전 및 화재 방지 시스템: 갑작스러운 정전 시 안정적인 스위치 상태를 보장하기 위해 경보 시스템 및 비상 조명 제어 회로에 사용됩니다.
접촉 매개변수
| 연락처 구성 | 1A/1C | 2A/2C |
| 접촉 저항 | < 50mΩ(1A 6VDC) |
| 접촉 재료 | AgSnO₂,AgCdO |
| 접점 부하(저항성) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| 최대 스위칭 전압 | 250VAC / 28VDC |
| 최대 스위칭 전류 | 20A/16A/10A | 8A/5A |
| 최대 스위칭 전력 | 5000VA/480W | 1200VA/150W |
| 기계적 내구성 | 1×107 주기 |
| 전기적 내구성 | 1×10⁵ 사이클 |
코일 매개변수
| 정격 코일 전력 - | 단일 코일 540mW |
| 듀얼 코일 1W(사양에 따라 전력이 다름) |
| 코일 온도 상승 | 정격 전압에서 26°C(47°F) |
| 최대 온도 | 130°C (266°F) |
코일 사양표
| 정격전압(VDC) | 전압 설정/리셋(VDC) | 펄스 폭(ms) | 듀얼 코일 저항(Ω±10%) | 단일 코일 저항(Ω±10%) |
| 코일 1 | 코일 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
성능 매개변수
| 절연저항 | 100MΩ(500VDC) |
| 유전체 내전압 | 접점과 코일 사이 | 1분 동안 5000VAC |
| 열린 연락처 사이 | 1분 동안 750VAC |
| 작동 시간(정격 전압 기준) | 10ms 이하 |
| 릴리스 시간(정격 전압 기준) | 5ms 이하 |
| 충격 | 안정성 | 100m/s²(10g) |
| 힘 | 1000m/s²(100g) |
| 진동 | 10Hz~55Hz, 복진폭 1.5mm |
| 습도 | 35%~85% 상대습도 |
| 온도 범위 | -40°C ~ 85°C |
| 터미널 유형 | PCB 유형 |
| 무게 | 약 10g |
| 포장 유형 | 플라스틱 밀봉형, 납땜 방지형 |
안전인증
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC 코사인 파이=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC 코사인 파이=1 8A 28/R=0ms |
주문 표시 예
릴레이 모델 CYF
코일 전압 5 6 9 12 18 24 48VDC
접촉 양식 1A: 일반적으로 열림 그룹 1개, 1C: 변환 1개 그룹, 2A: 일반적으로 열림 2개 그룹, 2C 변환 2개 그룹
코일 형태 1S: 단일 코일 2S: 이중 코일
접점 재질 T: AgSnO2, None: AgCdO
비고: (1) H2S, SO2, NO2 등과 같은 유해 가스가 포함된 환경에서는 플라스틱 밀봉 제품의 사용을 권장하며 실제 사용 시 테스트 및 확인을 수행하십시오. 전반적인 청소가 필요하지 않은 경우 권장됩니다.
플럭스 방지 제품을 우선적으로 사용하는 것이 좋습니다.
- 본 제품은 환경 친화적인 제품입니다. 주문 시 해당 기능 번호를 표시하십시오. 여기서 (551)은 RoHS 준수(접점에 카드뮴 포함)를 나타내고 (555)는 RoHS 준수(접점에 카드뮴이 포함되어 있지 않음)를 나타냅니다.
배선도, 장착 구멍 크기 단위: mm
(1) 제품의 일부 외형치수에는 치수공차가 규정되어 있지 않습니다. 외부 치수가 1mm 이하인 경우 공차는 ±0.2mm입니다. 외부 치수가 1~5mm 사이일 때 공차는 ±0.3mm입니다.
전체 크기가 >5mm인 경우 허용 오차는 ±0.4mm입니다.
(2) 치수 공차가 없는 장착 구멍 치수는 ±0.1mm입니다.
참고 사항:
- 마그네틱 래칭 릴레이의 출고시 상태는 리셋 상태이나, 릴레이 운반이나 설치 중 충격 등의 요인으로 인해 동작 상태로 변경될 수 있습니다. 따라서 (전원 공급 장치를 사용할 때
연결되면 필요에 따라 동작 상태로 재설정하거나 상태를 재설정하세요.
- 자기 래칭 릴레이가 작동하거나 재설정되도록 하려면 코일에 적용되는 여기 전압이 정격 전압에 도달해야 하며 펄스 폭은 작동 또는 재설정 시간의 5배보다 커야 합니다. 하지 마십시오
액션 코일과 리셋 코일에 전압을 인가할 때 코일에 장시간(1분 이상) 전압을 인가하지 마십시오.
- 제품 운송, 보관, 적용 중에는 작동 전압 및 재설정 전압의 변화를 방지하기 위해 제품을 강한 자기장에 가까이 두지 마십시오.
